Antennenprojekte |
|
|
"Linear-loaded short dipole" |
|
|
|
|
|
|
|
|
========================================================================= |
|
|
|
|
|
Nichtresonante Dipol-Antennen |
|
|
|
|
|
|
|
"Der 13-m-Dipol" von Karl H. Hille,
DL1VU, in Zeitschrift Funk
(1999) Heft 08 S. 44-47
Ausführung:
- hartgezogener
Kupferdraht, 1,6 mm Ø
- Dipol 2*6,5 m
- Speiseleitung:
450-Ohm-Bandkabel "Wireman"
- symmetrischer Antennenkoppler oder
Balun mit asymmetrische ATU
- "empfohlene" Aufbauhöhe 10 m
|
pdf über
FUNKAMATEUR ?
"Feldstärke und Gewinn von
Drahtantennen" von Karl H. Hille, DL1VU, in Zeitschrift Funk (1999) Heft
11 S. 46-49 |
|
- Karl-Heinz Hille, sk, 12.09.2016 ---> CQ DL 2016 11
S.80 |
|
|
|
|
|

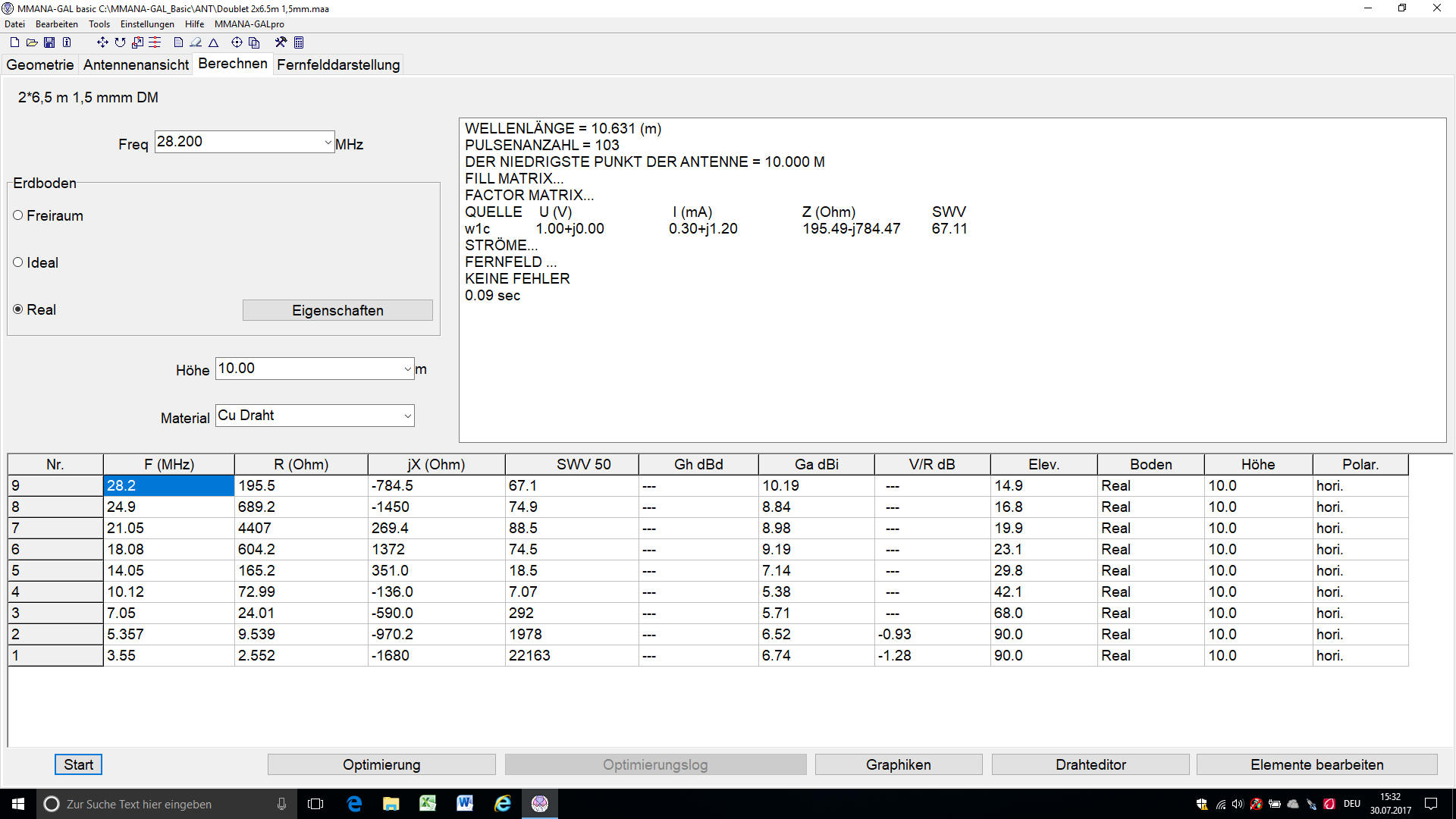

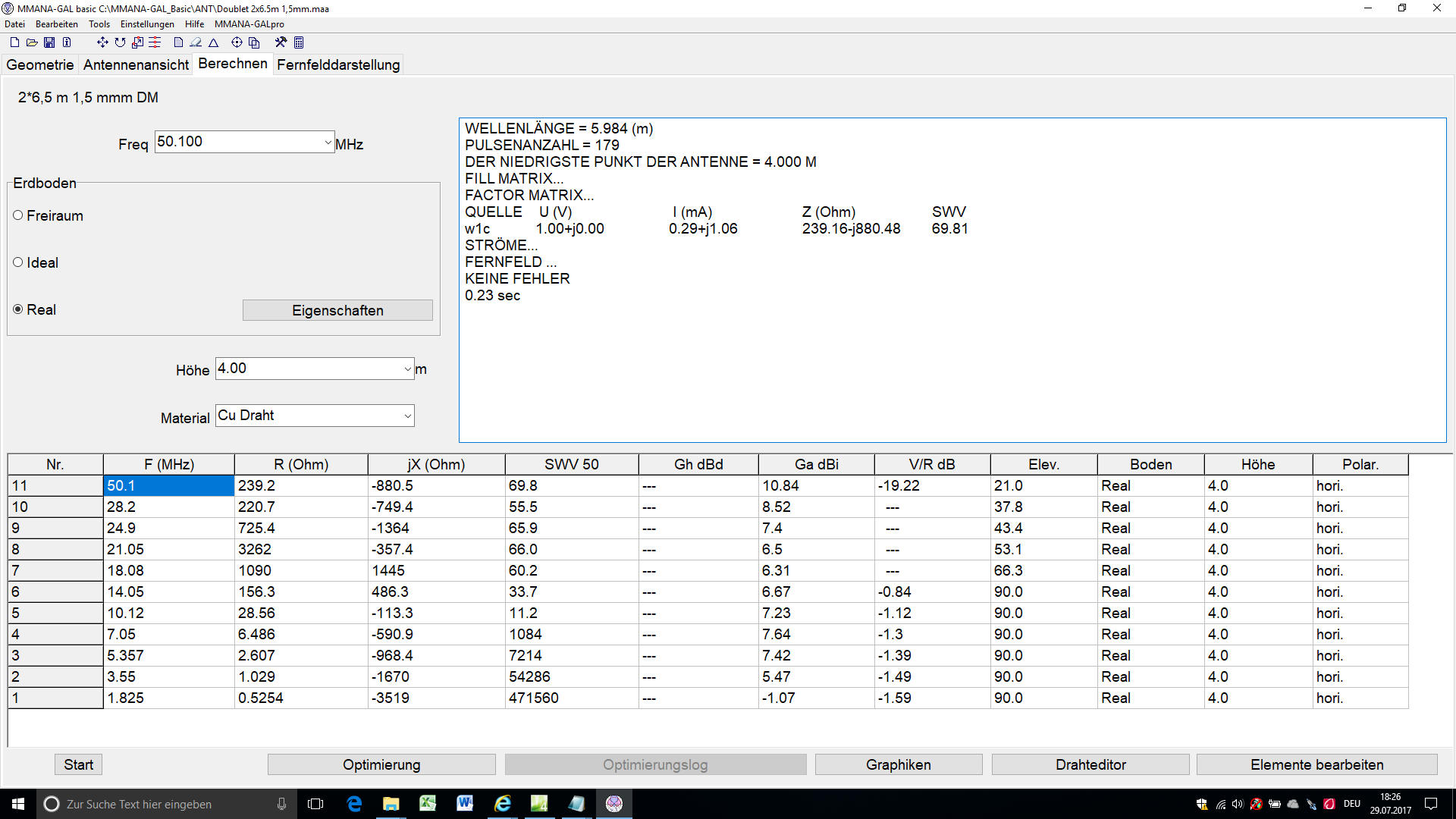

Impedanz am Speisepunkt? MMANA
10m Aufbauhöhe
4 m Aufbauhöhe
|
|
|
|
|
|
Impedanz nach der Speiseleitung? |
|
|
|
|
|
|
|
|
========================================================================= |
|
|
|
|
|
Tuning-Range der internen ATU's im TRX ist meist für SWR ≤ 3
ausgelegt!
|
http://www.wolfgang-wippermann.de/trxatu.pdf |
|
|
|
|
|
|
nach Hille: 2 x 6,5m zzgl. 10m 450-Ohm Wireman im
qrp Forum
- Simulation eines
2x6,5m-Dipols mit 450-Ohm Hühnerleiterspeisung (10m lang) mit 4nec2
V5.8.4 by
DG4SFS
https://dg4sfs.jimdo.com/
| QRG[kHz] |
Impedanz[Ohm +-i] |
SWR(bezogen auf 50 Ohm) |
|
| 3560 |
20,7 - i290 |
84,0 |
|
| 7030 |
24,6 +i248 |
52,6 |
|
| 10106 |
553 -i876 |
38,9 |
|
| 14060 |
177 +i313 |
14,8 |
|
| 18086 |
161 -i547 |
40,6 |
|
| 21060 |
36 -i130 |
11,4 |
|
| 24906 |
244 +i548 |
29,7 |
|
| 28060 |
261 -i726 |
45,9 |
|
|
|
|
Dipol nach DL1VU OM
Hille im Amateurfunk Forum |
https://www.google.com/search?q=Twisted-Hille-antenne&gws_rd=ssl |
|
2x 6,5m Halbwellen Dipol als Sloper für alle Bänder?
im hamradioboard.de |
|
|
Austausch
unserer Kurzwellen-Antenne (10.08.11) |
|
|

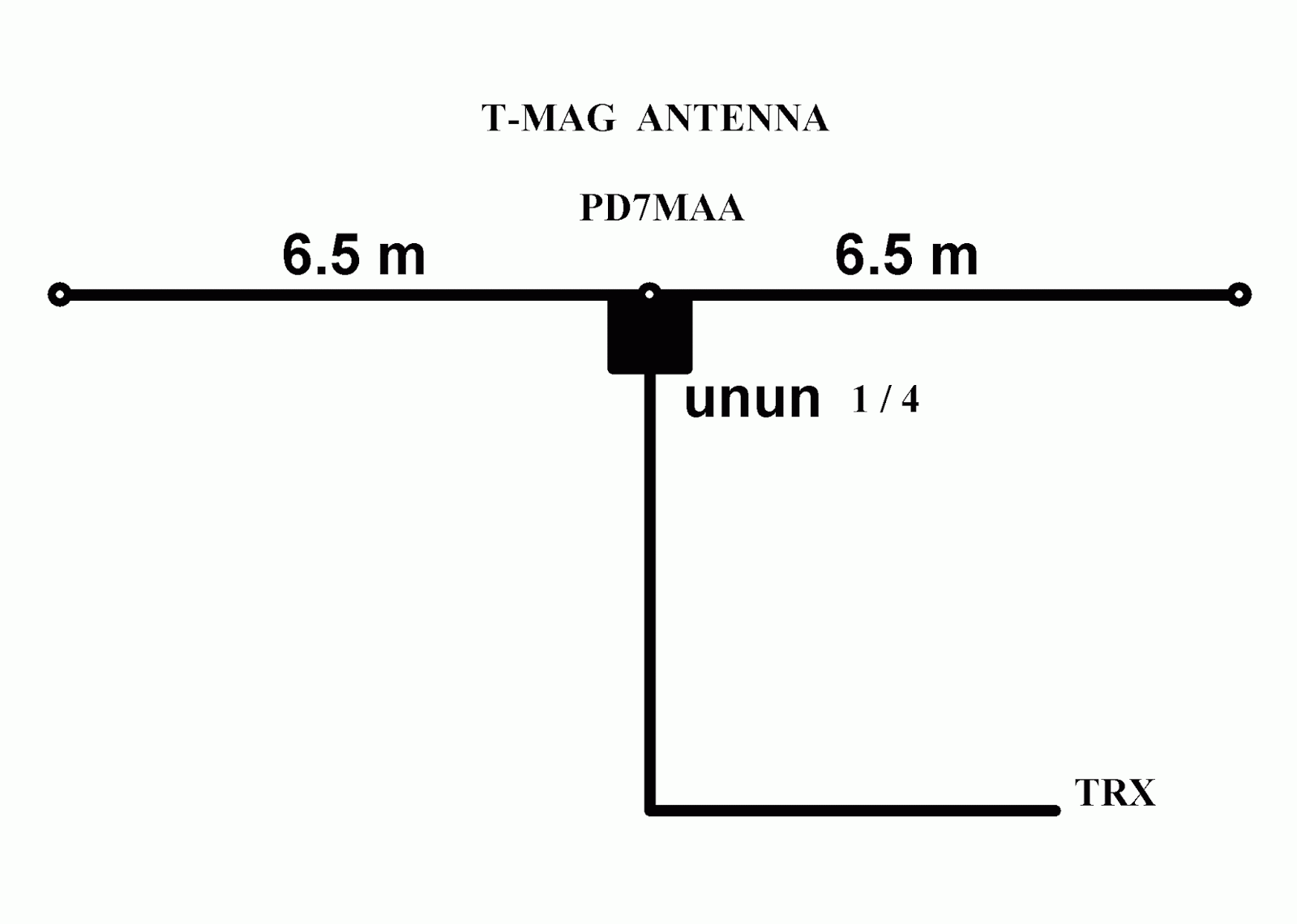

PD7MAA |

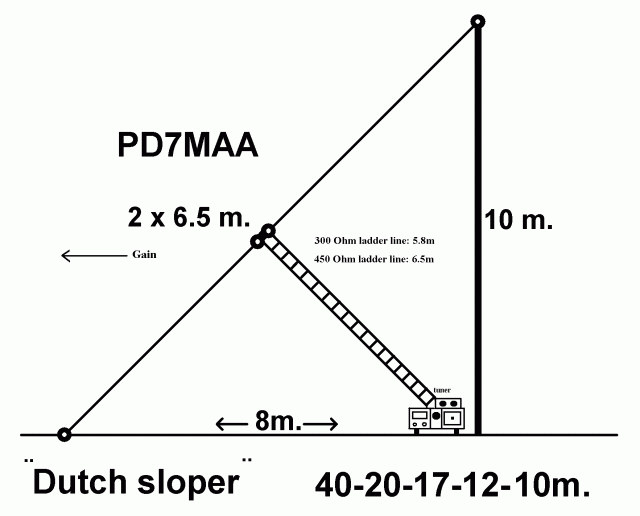

Dutch Sloper
T-Mag
|
|
|
|
|
|
|
Nichtresonanter Dipol mit
symmetrischer Feederspeisung by
DL2LTO
Ausführung:
- 2*6,5 m Dipol
- Feederleitung
-
Material: Litze, 24 adrig, CU versilbert, kunststoffummantelt,
aus Armeebeständen
|
Hühnerleiter, Balun und ATU, S. 17, 21
by dg0sa |
|
|
|
2*6,5 m Dipol nach Peter Zenker,
DL2FI, sk
Material: 20m
LAN-Kabel
Dipol: 2*6,5 m
Feeder: 13.5 m, ein twisted pair
aus einem LAN-Kabel
Balun
ATU
|
Source:
http://www.e09.de/qrp-treffen
"... Twisted-Hille-antenne ..."
https://dg4sfs.jimdo.com/startseite/antennenprojekte/dipol-nach-hille/
https://dg4sfs.jimdo.com/onlineshop/
http://www.dk3red.homepage.t-online.de/de/s0_23.htm |
NorCal Doublet
Antenna
- 2*22 ft (2*6,7056 m) Dipol
- 28 ft Feederleitung
(8,5344 m)
- Flachbandkabel, 4 adrig |
|
|
|
|
Antennen verstehen by
OE6ZH
-
Vortrag 1: Grundlagen. Horizontale Antennen.
- hier auch
Dipol 2*7m betrachtet |
|
|
|
|
"Arme-Leute-Kurzwellendipol" by Wolfgang,
DG0SA (sk) pdf
Ausführung:
- 14-m-Dipol
- Litze, 7x7x0,20, kunststoffummantelt
- 8 m Hühnerleiter |
|
|
|
|
"Aufbau der Mehrbandantenne
für unterwegs" by Ingo,
DK3RED
- u.a. 2*7,6 m Dipol
- Feeder: 240 Ohm, 6,5 m
-
ATU
|
|
|
|
|
Nichtresonante Multibanddipole by DL6GL
- 2*13.75 m
|
|
|
|
|
|
The Random
Wire Double Zepp by DK7ZB |
|
|
CENTRE FED MULTIBAND HF
DIPOLES - G5RV DERIVATIVES by
vk5ajl |
|
|
|
|
|
|
|
|
- W. Doberenz, DL1JWD: Dipol und Feed aus Lautsprecherkabel, CQ-DL
(2017), H. 3, S. 40-43 |
|
|
- An Analysis of a Low
Cost Speaker Wire with Common Mode Chokes as a High Frequency
Transmission Line by KP4MD |
|
|
|
|
|
|
|
Doppelzepp-Rechner 1.0 by DL1JWD
http://www.profdoberenz.de/
"Optimierung zweidrahtgespeister Dipolantennen"
FUNKAMATEUR (2017), H. 7, S. 624
Software_DL1JWD_3.zip (1,9 MB) FUNKAMATEUR - Downloadbereich
enthält
auch die Demo-Software HamVNAS 1.3 |
|
|
|
|
|
https://www.tapr.org/~n5eg/index_files/Broadband%20HF%20Antennas.pdf |
|
|
|
|
|
|
|
|
========================================================================= |
|
|
|
|
Vertical Dipole
|
|
|
|
|
- Aufbauhöhe
- Erdungsnetz |
|
|
|
|
|
Vertical Dipol und QRP
Betrieb |
|
|
|
|
"Vertikaler Dipol als Flachstrahler für 7 MHz bis 28 MHz"
FA
11/18, S. 1044 FUNKAMATEUR
Ergänzende
Informationen im Download-Bereich des FUNKAMATEUR's
EZNEC-Datei von
DK7ZB und mehrere Kabelrechner von DL1JWD zum Beitrag
"Vertikaler Dipol als Flachstrahler für 7 MHz bis 28 MHz"
FA
11/18, S. 1044
dk7zb_vertikaldipol.zip (1 KB)
Software_DL1JWD_3.zip (1,9 MB)
K. H. Hille:
Kurze
Vertikalantenne mit maximierter Flachstrahlung
https://patents.google.com/patent/DE3840105A1/de
Karl H. Hille,
DL1VU: Fortschritte in der Entwicklung von Vertikalantennen. In: cq-DL
10/1989
Karl H. Hille, DL1VU: Radialsysteme unter Vertikalantennen.
In: cq-DL 3/1992.
Vanuatu - CQ aus dem Paradies: YJØCS (II)
HB Radio 2016 05 S. 30
"Herz der Station ist natürlich die
Antenne. Da schwöre ich auf den simplen Vertikaldipol. Die Länge habe
ich nach Karl Heinz Hille nun noch etwas optimiert (ausgezeichneter
Artikel im Internet: Bei Google eingeben: Vertikaler Dipol und Hille).
Mit HF versorgt wird über das 300 Ω Flachbandkabel von DX Wire,
abgestimmt mit dem automatischen Tuner von SGC, dem SG 231. Und
wichtig:Symmetriert wird VOR dem Tuner! In meinem Fall mit einer
Mantelwellensperre, ebenfalls von DX Wire."
https://www.uska.ch/
https://www.uska.ch/dienstleistungen/services/hbradio-archiv/
|
OM Hille lässt grüßen...
Probleme außer
der Mitte gespeister Antennen Einordnen
|
|
120 gegen 4 ... Von Dr. Ronald Eisenwagner, OE3REB / 9A5JR
QSP_10_2009.pdf S. 53ff |
|
|
Google
hille vertikaldipol |
|
|
Radialsysteme unter Vertikalantennen by Karl H. Hille †,DL1VU,
cqDL 1992, 03, Seite 159/160 |
|
|
Der Vertikaldipol in Theorie und Praxis Karl Hille cqDL 1993, H 09,
S. 618-620 |
Auszugsweise->
Der Vertikaldipol in Theorie und Praxis |
|
|
|
|
A Vertical
Doublet for 30-10 Meters by
L. B. Cebik,
W4RNL |
|
|
|
|
|
http://audiosystemsgroup.com/VerticalHeight.pdf |
|
|
http://www.qsl.net/rvarc/files/InterestingAntennas-combined.ppt |
|
|
|
|
|
|
|
|
========================================================================= |
|
|
|
|
Vertical Dipole Antenna (VDA)
|
|
|
|
|
|
Vertical Dipole
Antennas by F4BKV Vincent
|
Google
Vertical Dipole Antenna (VDA) |
Vertical
Dipole Array VDA by
OH1TV
|
|
|
Contesting with Verticals & VDAs by Pete VE3IKV / VA3RA / VP2EAT |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
========================================================================= |
|
|
|
|
FCP
|
|
|
|
|
|
|
|
|
http://w4kaz.com/qth/?p=2066 |
|
|
https://web.archive.org/web/20160116031141/http://www.w0uce.net/K2AVantennas.html |
|
The K2AV FCP: 5/16 Wave Single Wire Folded
CounterPoise Efficient Low Band Counterpoise for Restricted
Circumstances Loss Avoidance Opportunities and Techniques for the Low
Ban
-
Realisierung bei DL0WH |
|
|
|
|
|
Der Vertikaldipol in Theorie und Praxis |
|
|
www.dl2jas.com/diverse/stromsummenantenne2.exe |
|
|
|
|
Windom- und Stromsummen-Antennen und deren Erweiterung zur
Allband-Antenne
©2006-2011 by DG0KW |
|
|
|
|
|
Antennen verstehen by
OE6ZH |
|
"KW-Antennen für den Einstieg" by Hegewald,W.,
DL2RD; FUNKAMATEUR 58
(2009) H.4 S.412-413, H.5 S.528
-
https://www.funkamateur.de/tl_files/downloads/hefte/2009/DL2RD_Zweiband-Quad.pdf
-
Literaturzusammenstellung zur Beitragsreihe "KW-Antennen für den
Einstieg" |
|
| |
|
|
Wireman stimmt Antenne ab by
DF1BT, Ludger
Schlotmann |
|
|
"Understanding Transmission Lines" BY
W0QE |
|
| |
|
|
The Circuit Designer's Companion: RF cables, twisted pair and
crosstalk by Peter Wilson, August 05, 2014,
pdf |
-
Twisted pair
-
Digital crosstalk |
|
|
Twisted Pair Feedlines - Some Practical Answers! |
|
|
Twisted pair cables |
|
| |
|
Cat.5 und Cat.5e (enhanced) EIA/ TIA-568B
100 MHz
Cat.6
Cat.7
Patch-, Verlege-Kabel
UTP
Unshielded Twisted Pair
FTP Foiled Twisted Pair
CAT.7-Verlegekabel, Typ PiMF 4 x 2 x
0,56 1000 MHz, 4 x 2 x AWG23/1 PiMF, 100 Ω
|
|
|
YFC-Boneagle
Electric Co., Ltd. |
|
| - Boneagle FTP CAT.5
100 MHZ 26AWGx4P PATCH TYPE CM (UL) CMG E164469 - ISO/IEC 11801 & EM
50173 3P VERIFIED |
|
| |
|
|
|
|
|
|
|
|
========================================================================= |
|
|
|
|
Speisung der Antenne
|
|
|
|
|
|
Die Zweidrahtleitung als Wellenleiter im KW-Bereich |
|
|
https://dl3lh.files.wordpress.com/2010/04/die-antenne-macht-die-musik-teil-iii.pdf |
|
|
|
|
INTRODUCTION TO TRANSMISSION LINES Part 1
https://web.sonoma.edu/users/f/farahman/sonoma/General_Lectures/TransmissionLines/TransLine/TransmissionLinesPart_II.pdf |
|
| Antenna Modeling
Software and Other Utility Programs by Dan Maguire,
AC6LA |
|
Transmission Line Details by Dan Maguire,
AC6LA
|
|
 |
|
| |
|
| |
|

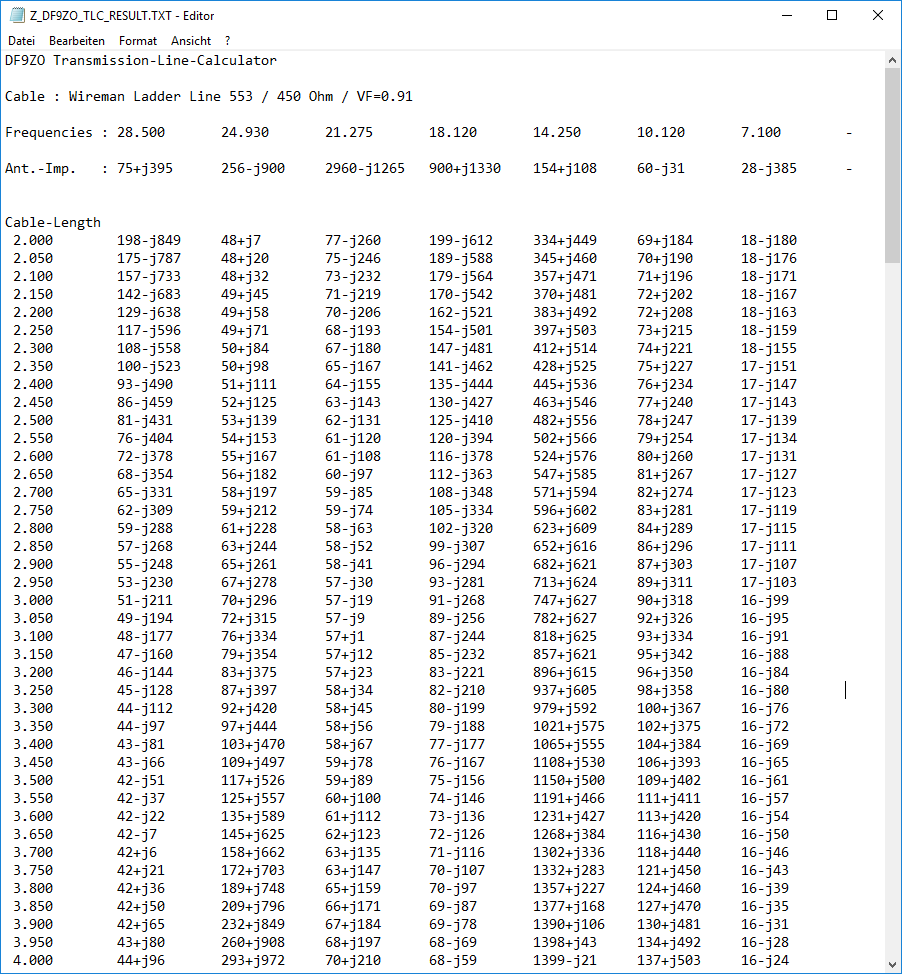

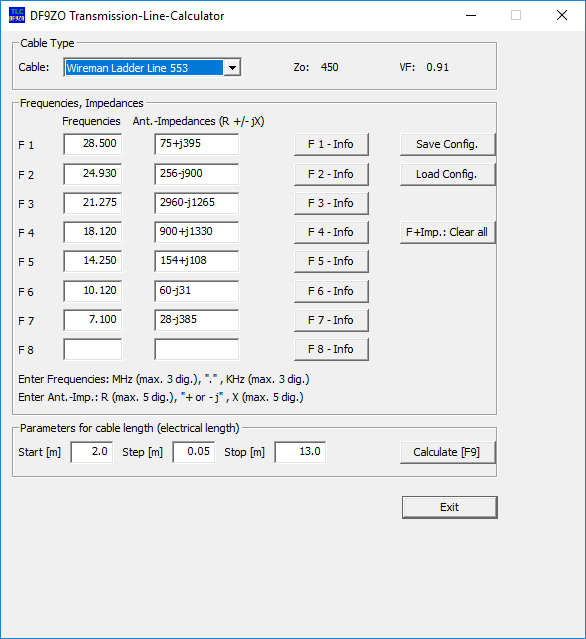

| DF9ZO's
Transmission-Line-Calculator
Multiple Frequency Transmission-Line-Calculator (zip) |
|
 |
Windows 10 Pro 64bit
[29.07.2017, mkn]
- entpacken
- DF9ZO_TLC_INFO.txt lesen
- DF9ZO_TLC_TL.txt
RG-8/U;52;0.66
RG-58/U;52;0.66
H155;50;0.79
DX-Wire;300;0.8
Wireman Ladder Line 553;450;0.91
-
DF9ZO_TLC_FREQUENCIES.txt
3.7
7.1
10.12
14.25
18.12
21.3
24.93
28.5
-
DF9ZO_TLC_DK7ZB-TripleLeg.INI
[WINDOW*******************]
Win_X=660
Win_Y=171
Win_W=600
Win_H=686
[FREQS/IMPEDANCES*********]
F1= 28.500
F2= 24.930
F3=
21.275
F4= 18.120
F5= 14.250
F6= 10.120
F7= 7.100
F8=-
F1_IMP=75+j395
F2_IMP=256-j900
F3_IMP=2960-j1265
F4_IMP=900+j1330
F5_IMP=154+j108
F6_IMP=60-j31
F7_IMP=28-j385
F8_IMP=-
[CABLE********************]
Cable_Sel=4
Cable_Start=2.0
Cable_Stop=13.0
Cable_Step=0.05
Dipole_F=143 |
| |
|
 |
|
|
|
|
|
TX-LINE: Transmission Line Calculator by National Instruments |
|
|
|
|
| |
|
Feeding the Antenna by g4ilo
- SWR
Loos
- ATU |
|
| |
|
|
http://www.g4nsj.co.uk/balance.shtml |
|
| |
|
|
|
|
|
========================================================================= |
|
|
|
|
Antenne, Speiseleitung, ATU(Antenna Tuning Unit,
Tuner) und TRX oder der Weg von der Antenne zum Sender-Ausgang
|
|
| |
|
Wer wünscht was?
- Der Tx ist für einen
Lastwiderstand am Senderausgang definiert, in der Regel(heute) 50
Ohm
- PA erwünscht
einen bestimmten Arbeitswiderstand
- Transformation der
Antennen-Impedanz
|
|
| |
|
|
Practical Estimation of Losses in Tee Network Antenna Tuning Units
by W. Perry Wheless |
http://www.highfrequencyelectronics.com |
|
Baluns and Tuners |
|
| |
|
Quelle: Trans World Communications, RAT100 Automatic Antenna Tuner,
1992
Der Matching Transformer ermöglicht einen erweiterten
Transformationsbereich. |
|
| |
|
| Tuning-Range der internen ATU's im
modernen TRX ist meist für SWR ≤ 3 ausgelegt! |
|
|
|
|
ANTENNENTUNER des
IC-7300, ICOM
Frequenzbereich alle Bänder von 1,8 bis
70 MHz
Anpassimpedanzbereich 16,7 Ω–150 Ω unsymmetrisch
(max. VSWR 1: 3)
Anpassgenauigkeit VSWR 1:1,5 oder besser
Abstimmzeit
2–3 Sekunden (max. 15 Sekunden) |
|
|
|
|
MFJ-914 AutoTuner ExtenderTM
- Product Manual
MFJ-914.pdf
- Schematic
MFJ-914 Schematic.pdf (1995) --->
RF-Transformer
- "switchable
ratio Un-Un (unbalanced to unbalanced transformer), that allows
step-up or step-down radtios of 3:1, 6:1, and 9:1. The centre
position gives a 1:1 ratio. "
"Operation:
The MFJ-914 Auto Tuner
Extender is easy to use!
First, bypass your transmitters
auto-tuner.
Then, while transmitting at a low output
power, adjust the knob (from position A through G) on the MFJ-914
until you see minimum SWR on your transmitter.
Now
you're ready to autotune." --->
mehr
- Review:
MFJ-914
- MFJ-Produkt-Anzeige, 73 Amateur Radio Today (1996) H. 04, S.11
|
DIFONA |
|
|
|
|
Multiband-Drahtantennen und ATU
by DC1YB |
|
| |
|
Auto-tuner Tuning Range Extender (or Extending the MFJ-927 to
160-Meters) by Phil Salas –
AD5X --->
www.ad5x.com
Extend
High-Power Auto-tuners to 160-meters |
|
|
Antenna tuner
|
|
| |
|
The SGC 230 'Smartuner'™
and its use in a balanced antenna configuration
(An
All-band HF antenna system for difficult EMC environments) by
David Knight
™ 'Smartuner' is
a registered trademark of SGC Inc. |
---> testing, light-bulb
dummy load |
|
SG-230
Smartuner Manual und Schaltbild |
|
| |
|
| R&S®FK2100/FK2100M
Antenna Tuning Units (ATU) |
|
| |
|
|
Automatic Antenna Tuners & Couplers by Adam M. Farson VA7OJ/AB4OJ
|
|
|
|
|
|
AC 500 Antenna Tuning Unit 1.6 to 30 MHz 500 Watt |
|
|
http://g3ynh.info/zdocs/z_matcing/part_1.html |
|
|
http://www.qsl.net/va3iul/Impedance_Matching/Impedance_Matching.pdf |
|
|
http://wa4bvy.com/pdf_articles/Matching%20Networks.pdf |
|
|
http://www.w0qe.com/Papers/Antenna_Tuners.pdf |
|
https://www.helitron.de/dj0abr/
|
|
| |
|
| SWR
- the persistent myth by
John Fielding, ZS5JF |
|
|
https://www.nonstopsystems.com/radio/frank_radio_home.htm#top-of-page |
|
|
https://www.nonstopsystems.com/radio/pdf-ant/antenna-article-small-ant-efficiency.pdf |
|
|
https://www.nonstopsystems.com/radio/frank_radio_antenna_atu.htm |
|
| |
|
|
http://www.heide-holst.de/
DL3LH |
|
|
https://lc-koppler.jimdo.com/dl3lh-s-download-sammlung/ |
|
|
http://dl0hgw.de/files/newsletter2.pdf |
|
| |
|
| |
|
|
http://www.bos-antennen.de/technische-infos |
|
|
https://rfantennas.wordpress.com/2013/08/22/swr-reflexionsdampfung-und-reflexionsfaktor/ |
|
| |
|
|
|
|
|
========================================================================= |
|
|
|
|
Antennengeschädigt?
- Wer ist
eigentlich durch wenn geschädigt? |
|
| |
|
| |
|
| Ein stromdurchflossener Leiter strahlt
... |
|
| |
|
-Eine
unsichtbare Antenne für Kurzwelle by
funkperlen.blogspot.de/
- na dann viel Spass bei der Standortanzeige, falls 10 W EIRP
überschritten werden
- elektrische Sicherheit beachten
|
|
| |
|
|
Stealth Amateur Radio by g4ilo |
|
|
Stealth Antennas - The Columbia Amateur Radio Club |
|
|
Smartuners for Stealth Antennas by
SGC |
|
|
The Villages Amateur Radio Club, 2015 Antenna Guide for The
Villages, February 19, 2015 |
|
| |
|
| Funkkommunikation Untertage |
|
| -
https://forum.untertage.com/viewtopic.php?f=2&t=280 |
|
| |
|
| |
|
|
|
|
|
========================================================================= |
|
|
|
|
|
|
|
| |
|
| RX-Empfangsantennen |
|
| |
|
| R&S®HE010E
- Applikationen
8GE02_0e_Active_Antennas_for_Radiomonitoring |
|
| |
|
| |
|
|
http://active-antenna.eu/ |
|
|
http://lz1aq.signacor.com/index.php |
|
| |
|
|
|
|
|
========================================================================= |
|
|
|
|
Windlast von Antennen
|
|
|
|
|
|
https://www.kathreinusa.com/wp-content/uploads/2017/03/Wind-Load-Whitepaper.pdf |
|
| Remote Antenna Switch |
|
|
http://www.hayseed.net/~jpk5lad/K5LAD%20Memories/Vols%2031-35/Memories--Vol33.htm |
|
| |
|
|
|
|
|
========================================================================= |
|
|
|
|
|
|
|
|
|
|
|
Introduction to Smith Chart |
|
| |
|
|
|
|
|
========================================================================= |
|
|
|
|
NVIS Near Vertical Incidence Skywave
|
|
|
|
|
|
NVIS
PROPAGATION - UNDERSTAND THE BASICS - Radio Communication via
Near Vertical Incidence Skywave |
|
| |
|
|
|
|
|
========================================================================= |
|
|
|
|
STACK MATCH
|
|
| |
|
https://remoteqth.com/one-to-three-stack-match.php
-
Parallelschaltung von Antennen |
|
| |
|
| |
|
| SWR
of vertical HT antennas for VHF and UHF by DC1YB |
|
| |
|
|
HFtri-band wire yagi |
|
| |
|
|
|
|
|
========================================================================= |
|
|
|
|
| HB9CV- Antenne |
|
|
|
|
|
|
|
|
- HB9CV-Antenne –
Wikipedia |
|
|
- Die Geschichte der
HB9CV-Antenne (dl4no.de) |
|
|
|
|
|
- Antennen
Helmut Bensch, DL4KCJ ex DC8AZ |
|
|
|
|
|
- DL1DOW
- Selbstbau-HB9CV |
|
|
|
|
|
-
HB9CV-Antenne (box73.de) |
|
|
- CRW_PDF.psd
(box73.de) |
|
|
|
|
|
- [1] Ulrich Graf, DK4SX; Werner Hegewald, DL2RD: Einfache HB9CV-Antenne
für das 70-cm-Band. Funkamateur 5/2001, S. 564 |
|
|
|
|
|
- hb9cv.pdf
FA 6/97 (qsl.net) |
|
|
|
|
|
- HB9CV Beschreibung
(dj6ca.de) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
========================================================================= |
|
|
|
|
| Yagi Antennen |
|
| |
|
| DG7YBN - Low Noise
Yagis |
|
| |
|
|
|
|
|
========================================================================= |
|
|
|
|
Koppler
|
|
|
|
|
|
Christian Koppler nach DL3LAC |
|
| |
|
| |
|
|
|
|
|
========================================================================= |
|
|
|
|
Antennenwahlschalter
|
|
| |
|
| SJ2W Electronics |
|
| |
|
|
|
|
|
========================================================================= |
|
|
|
|
| 23-cm-Band |
|
| |
|
-
DOPPELQUAD-ANTENNE FÜR 23 CM by Ing. Walter Zwickel - OE 2 TZL (oevsv.at)
- mit Reflektor
- Aufbau
- Messwerte |
|
| |
|
| -
23 cm Hybrid-Quad by OE3AJC (qsl.net) |
|
| |
|
| |
|
| -
23cm/13cm Doppel-Acht (waklam.de) |
->
Leistungsteiler(2* 50 Ohm, 6dB) |
| |
->
Abschwächer 17dB/50Watt (waklam.de) |
| -
23cm Double
Quad (w6pql.com) |
|
| |
|
- Short
DL6WU yagi for 23cm – Ernest Neijenhuis PA3HCM Homepage
-
interessante Fixierung der Elemente im Boom |
|
| |
|
|
|
|
| |
|
|
|
|
Literaturverweise
|
|
| |
|
| |
|
|
Streifzug durch den Antennenwald, Inhaltsverzeichnis |
|
|
Literaturzusammenstellung zur Beitragsreihe "KW-Antennen für den
Einstieg" |
|
| |
|
| |
|
|
|
|
|
========================================================================= |
|
|
|
|
| To Do |
|
| |
|
| EAntennas |
|
| |
|
-
https://www.wimo.com/eantenna-drahtantennen_d.html
|
|
-
https://www.rheumadok.de/privat/afu/index.html
-
https://www.funkbasis.de/viewtopic.php?t=38610
|
|
|
http://dg7ybn.de/144MHz/144_DL7KM_Beam_DE.htm |
|
| |
|
| |
|
Karl H. Hille, DL1VU: Fortschritte in der
Entwicklung von Vertikalantennen. In: cq-DL 10/89, S. 631 - 635
Karl H. Hille,
DL1VU: Radialsysteme unter Vertikalantennen. In: cq-DL 3/92 |
cq-DL-Archive des DARC |
| |
|
| 15m/10m vertical dipole built with Wireman 450
Ohm ---> DM2GM |
|
|
http://www.zl2al.com/1558/multiband-sleeve-dipole/ |
|
| |
|
Der
Dipol in Theorie und Praxis
, Karl H. Hille, DL1VU.
© Box 73 Amateurfunkservice GmbH, März
2007, 3. Auflage, ISBN 3-910159-06-0
1. Auflage, Juni 1995
-
Inhaltsverzeichnis |
http://www.g-qrp-dl.de/Service/Literatur/Der_Dipol/der_dipol.html
|
|
https://www.qsl.net/dj9qe/AFU_auf_Honkenswarft.htm |
|
| |
|
| Google
Practical Wire Antennas, pdf |
|
| |
|
| Wire
Antennas for Ham Radio by
N4LCD |
- viel gesammelt, leider
fehlen die Quellen |
|
Wire Antennas For Limited Space |
|
| |
|
|
|
|
|
========================================================================= |
|
|
|
|
|
|
|
| |
|
| -
Balun-Workshop (dl4zao.de) |
|
| -
Mantelwellensperre - Amateurfunk by DL2FBO |
|
|
-
Balun/Unun Construction (PPT) by Mike Bernock, N1IW
|
|
| |
|
|
http://eznec.com/Amateur/Articles/Baluns.pdf |
|
|
|
|
|
========================================================================= |
|
|
|
|
| T2LT Antenne |
|
| |
|
| -
T2LT - der abgestimmte Sperrkreis in der Speiseleitung
(robkalmeijer.nl) |
|
| |
|
10m Aufbauhöhe
4 m Aufbauhöhe
