LNB Low Noise Block (LNB)

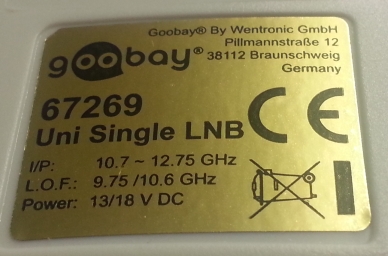

Single LNB goobay® 67269
67269 Uni Single LNB
- Bedienungsanleitung
- Made in China
Goobay® by Wentronic GmbH
- 67269
http://www.mygoobay.com/
Universal Single-LNB GOOBAY 67269, Pollin 3,15 €, 18.01.2019
GOOBAY SINGLE LNB, Single, 40mm reichelt, 3,50 €, 12.05.2019
- "Hersteller" GOOBAY, Artikelnummer des Herstellers 67269
. SAT-ZF-Verteilung by ASTRA
- Empfangsbereich High Band: 11,7 - 12,75 GHz
- L.O. frequency Low Band: 9,75 GHz
- L.O. frequency High Band: 10,6 GHz
- IF output Low Band: 950 - 1950 MHz
- IF output High Band:1100 - 2150 MHz
- Signalverstärkung: typ. 57 db(52-62 dB)
- Den Rauschfaktor von 0,1 db kommentieren wir lieber nicht.
Umschaltung vertikal (V): 13,0 V
Umschaltung horizontal (H): 18,0 V
Das PCB ist schon modifiziert.- Marking 10F, 3 Stück
- Datenblatt Integrated mixer oscillator PLL for satellite LNB
- Application Note Universal Single LNB with TFF101x FIMOD IC -> alternative Quelle
SINGLE LNB - COMPLETE BIAS, CONTROL AND POWER MANAGEMENT SOLUTION
ZXNB4202

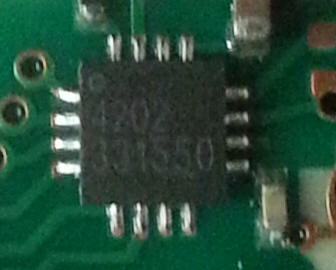

Marking: 4202
www.diodes.com
February 2010
© Diodes Incorporated
A Product Line of Diodes Incorporated

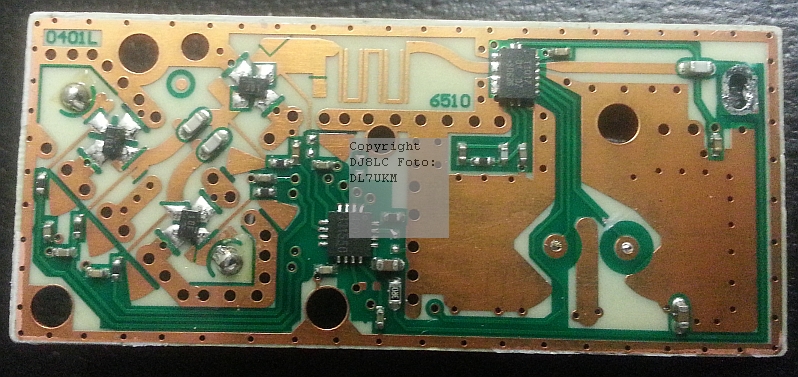

- Bilder vom Innenleben goobay 67269
- Nachsetzer: USB RTL-Stick
http://www.cel.com/pdf/datasheets/ne3503m04.pdf
- https://www.nxp.com/docs/en/data-sheet/BFU910F.pdf?pspll=1
- Marking: BFU910F F1* * = t : made in Malaysia * = w : made in China
- biakom.com/pdf/.../NXP_RF_manual_19th_edition_may2015.pdf -> Marking: F1%
- http://www.unisonic.com.tw/
- http://www.unisonic.com.tw/datasheet/L8200.pdf
- LNB VOLTAGE REGULATOR WITH I2C INTERFACE
- goobay 67269
- Es’hail-2 / AMSAT Phase 4-A / QO-100
- Modifizierung Goobay 67269
- externe Einspeisung 25 MHz
- vertikale und horizontale "Hörner" entfernt und direkte Einspeisung des 10 GHz-Signals
- akustischer Vergleich, Empfang mit Quarz und externem Signal
- Technical Corner

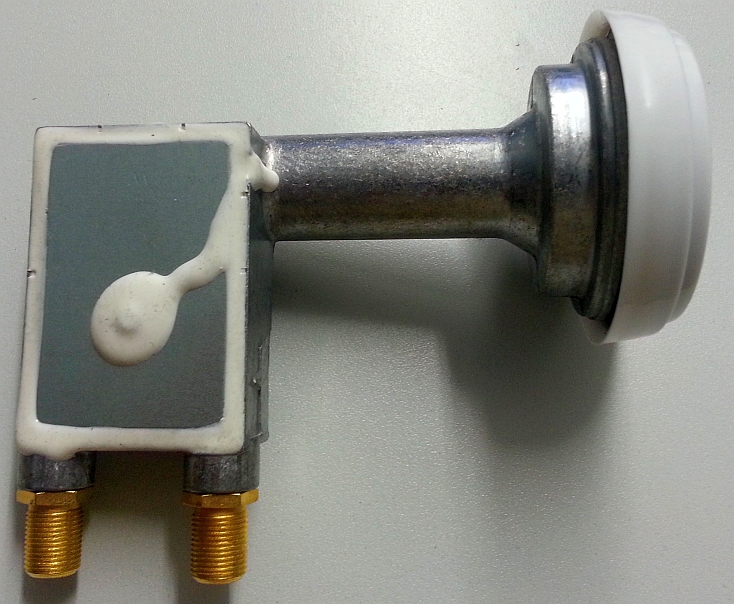

Twin-LNB GOOBAY 67270
- "Universal Twin-LNB GOOBAY Rauschmaß 0,1 dB, vergoldete F-Anschlüsse, Feed-Ø 40 mm.
Geeignet zum direkten Anschluss von bis zu 2 Receivern (digital/HDTV)." by Pollin, 8,99€ 28.02.2019, 9,99€ 13.04.2019
- Abklärung via EAN Nummer
- Bestellnr.: 571168 EAN: 4040849672705
- Anruf bei Wentronic, LNB beinhaltet eine PLL, kein DRO
-
- 0,1dB Rauschmaß
• vergoldete F-Anschlüsse •
Wetterschutzgehäuse ausziehbar
Zum direkten Anschluss von bis zu 2 SAT-Receivern!
• HDTV DVB-S2 kompatibel
• Geringer Stromverbrauch
• Sehr hohe X-Polarizations Entkopplung
• Grosse Frequenzstabilität
• Universal 40mm
LNB Aufnahme
- Empfangsbereich Low Band: 10,7 ~ 11,7 GHz
- Empfangsbereich High Band: 11,7 ~ 12,75 GHz
- L.O. frequency Low Band: 9,75 GHz
- L.O. frequency High Band: 10,6 GHz
- IF output Low Band: 950 ~ 1950 MHz
- IF output High Band:1100 ~ 2150 MHz
Hersteller : GOOBAY
Artikelnummer des Herstellers : 67270
- Datenblatt
- brochure/75017185.pdf

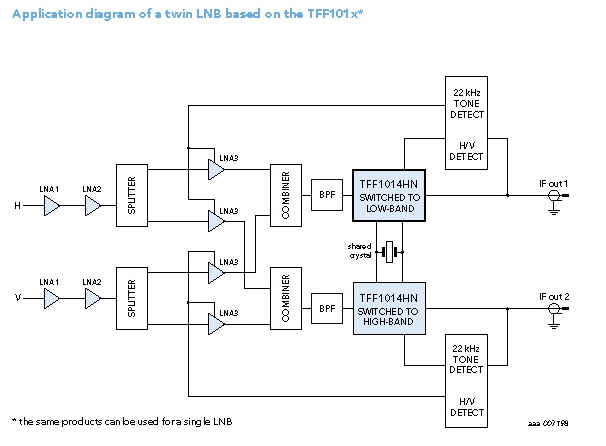

- TFF11xxx cleanup PLL
Quelle: NXP, RF MANUAL 20TH EDITION, 2017

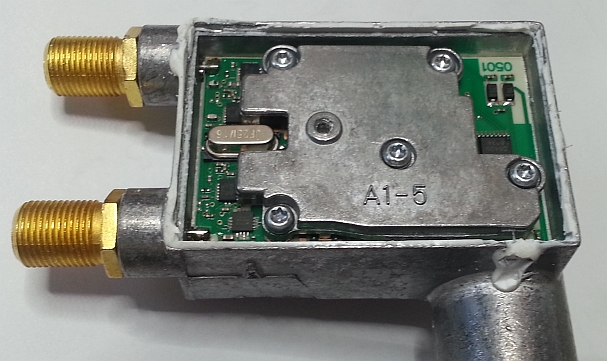

- LNB open, modified Goobay 67270
- remove the crystal, put 2,2 µH und 18 pF
- EAN: 4040849672729
- Bild Frequenzdrift
- 5 min Einlaufzeit
OPTICUM
https://www.opticum-gmbh.de/lnb-serien/opticum-04h-lnb-serie/opticum-lsp-02g-single-lnb/
-> LSP-02G Bild Aufbau
- http://www.pabr.org/radio/lnblineup/lnblineup.en.html#LSP-02G
Bild: Innenleben
Opticum LTP 04H Twin LNB
Datenblatt- Modifizierung für externe REF-Einspeisung der PLL Bild 1 Bild 2 by AMSAT-DL
REF: 24, 25 oder 26 MHz
- WB: mit 24 MHz ist ein Empfang der WB-Bake u.a. mit üblichen DVB-2-RX möglich
LO=390*24 MHz= 9360 MHz
Mitte des WB-Transponderbereichs ist 10495 MHz WB-IF: 1135 MHz
-> [Modifikation des LNB-Blocks (Ku-Satellitenband) für den Einsatz im 10 368 MHz-Amateurband,DE]
- LNB Reviews blog
- Sharp BS1R6EL100W LNBF Review
