Icom IC-9700 2m/70cm/23cm-Band ALL MODE TRANSCEIVER



Remote Control


- Fernsteuerung, Fernbedienung, Fernbedienen, ...



CAT               CAT control

- CAT (Amateurfunk)
   - CAT --> Computer Aided Transceiver -> Computergestützter Transceiver



- Digimodes Grundlagen | WiMo by Ekki Plicht, DF4OR, 2010
   Autor und Copyright für diesen Text und die Bilder: Ekki Plicht, DF4OR, 2010.
   Diese Präsentation unterliegt der Creative Commons Lizenz (cc-by-nc-sa).

[03.11.2022, mkn]

  - es wird weit mehr geboten als der Titel vermutet
  - exzellenter Beitrag zur praktischen Abhandlung und Gestaltung der Kommunikation zwischen dem Transceiver und dem PC, Laptop
  - Grundlagen, verwertbare Tipps

  - Wünsche: ein Update  für 2022

- Anschließen eines Icom-Transceivers an den PC



- ConnectingIcom - DX Lab Suite Wiki
 - Anschließen eines Icom-Transceivers an Ihren PC

==================================================================================

- Ham Radio Control Libraries


  Hamlib/Hamlib Wiki · GitHub

Hamlib design
Quelle: Hamlib/Hamlib Wiki · GitHub






==================================================================================



IC706_BKT Icom IC-706 IC-718 CAT Control - BktSoftware (maniaradio.it)

by IZ2BKT



- CI-V  Control Interface Version V(5) by ICOM Japan


- CI-V LEVEL CONVERTER CT-17

  -Instruction Manual


- https://www.icom-france.com/uploads/files/produit/not-IC-9700_ENG_CI-V_1-en.pdf


- DF4OR: ICOM CI-V Information - Principles of operation (plicht.de)

 - CIV-History - DX Lab Suite Wiki
   A History of the Icom CI-V Bus (Work in Progress)







==================================================================================

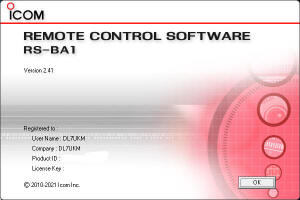

- RS-BA1 Version 2  IP REMOTE CONTROL SOFTWARE

  RS-BA1 | Products | Icom Inc. (icomjapan.com)
  - RS-BA1 Version 2
 - kostenpflichtig
 - Instruction Manual Version 2.40 Download
 - https://www.icomeurope.com/wp-content/uploads/2021/03/RS-BA1_Version2_BRO_GER_20210309.pdf

Kauf per Online-Shop von Difona  -> Icom RS-BA1 Version 2 (#12)

Datum:
Preis: 77,00 EURO  plus Versandgebühren [09.11.22]

Was wird eigentlich geliefert?
Was steht für "#12"?
Die Aussagen von DIFONA fallen hierzu etwas spartanisch aus.
"Icom RS-BA1 Version 2 (#12)
 IP Remote Control Software -neue Version 2 (#12)"


Also freuen wir uns auf das Überraschungspaket, hi.


==================================================================================

- Foren

 - https://groups.io/g/rs-ba1
 - ICOM RS-BA1 Technical Support | Facebook   Ist möglicherweise ein Bild von Text „RS-BA1 Radio Image Screen and Controls IMPORTANT: READ ABOUT SECTION ON JOINING AND CHECK FEATURED POSTS FOR SOLUTIONS BEFORE SEEKING HELP RS-BA1 adio formatted data formatted continuous data flow Application Presentation Session COMRemote Cient Transport Network Data Link Physical continuous Actual Physical Radio Screen and Controls Application Presentation Session ICOMRemote Server Transport Network Data Link Physical addressing routing traffic control eror free packets wiring ethemet cables“

==================================================================================


- Steuerung via USB-Kabel, die Erkundung beginnt
- Installation









Connect ->




- Fixe Bildgröße?
Nein, es gibt:
1. Normal
2. Large



- Das kann ja wohl nicht sein, dass die Oberfläche nicht alle IC-9700-Meter-Anzeigen darstellt! Stromaufnahme, Betriebsspannung, Temperatur etc. Ich hatte gehofft, dass die Version 2 eine vom jeweiligen TRX abhängige SW-Oberfläche bereitstellt. So der schnell weichende Anfangsfrust eines Remote-Neulings, hi.
Die GUI ist über die Jahre gewachsen und spiegelt eine Teilmenge der Bedien- und Monitoring-Funktionen einer Vielzahl von Icom-Transceivern wieder.
Auch hier ist ICOM ehrlich, wie lautet es im Produkt-Datenblatt "Kontrolle über die meisten Funktionen".
Und letztlich darf man nicht den immensen Aufwand(Zeit und Kosten) für solche Erweiterungen unterschätzen und an das relative kleine Marktsegment für die Remote-Applikationen denken.
Anregung für die Zukunft, es gibt noch weiteres Equipment für die anderen Frequenzbänder.
Warum sind das 60-m-Band und 70-MHz-Band nicht aufgeführt?

- RS-BA1 IP Remote Control Software - Features - Icom America
- RS-BA1_Version2_BRO_GER_20210309.pdf


- Vorher lesen und man startet mit weniger Erwartungen. Und nicht den Headlines vertrauen, in dem Kleingedruckten liegt die Einschränkung, hi. Sicherlich gibt es hardwareseitige Einschränkungen die es nicht ermöglichen alle Features der deutlich teureren Produkte umzusetzen.

Quelle:
RS-BA1_Version2_BRO_GER_20210309.pdf

Und es gibt ja noch kommende Zeiten mit Software-Erweiterungen durch ICOM oder?

-Die dargestellte Zeitachse des Wasserfalls lässt sich durch Ziehen des Windows dehnen.
[25.11.2022]
- Es geht doch!

- Audio Scope nicht vorhanden!

   Remote mit rechter Maustaste anklicken.

Die am TRX eingestellten Werte werden dargestellt.




Remote Utility gestartet, keine USB-Kabel zum TRX

USB-Kabel-Verbindung hergestellt


-> Connect


aktiviert aber noch nicht Connect
Start und Connect-Set aufrufen
Remote Utility

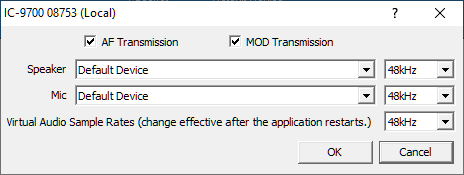

- Auswahl treffen

Connect, OK





Bedienung der Oberfläche GUI

- Uff, die Installation ist nunmehr gelungen. Nun geht es ans Bedienen der Oberfläche. [29.12.2022, mkn]
- Rig-Setup:  TRX IC-9700, USB-Kabel zum PC, Windows 10, Sennheiser Headset PC320



- Wo ist die PTT-Taste? -> TRANSMIT

- F2 als PTT-Schalter programmiert
 Zuordnung von Funktionen an Tasten der Tastatur

- Wo ist die Rufton-Taste zum Öffnen eines Repeaters?



Rufton-Generierung
- 1750 Hz
- Tastdauer? Vorschrift, Empfehlung?



- Beendigung des Remote Betriebes

 - Remote Control OFF Connect OFF Remote Utility Disconnect
 - Der TRX lässt sich nicht mehr bedienen!
 - Load letztes Setting, RESTART, Alles ist OK.
 - Wo liegt der Fehler bei der Abwahl Remote-USB-Verbindung?
[01.11.22022, mkn]
Was tun?


- ICOM Funkgeräte ohne Modulation nach Remote - Bedienung - DL7JU (freefall.de)



- rs-ba1 v2 ic-9700 review by Google-Suche


- Steuern Sie Ihren Icom IC-9700 aus der Ferne! by  Ham Radio DX
  - Video


- IC-9700 User Evaluation & Test Report By Adam Farson VA7OJ/AB4OJ, Iss. 5, Mar.19, 2021

 -> 7. USB & Ethernet interfaces


- Remote-Station: Varianten Publiziert am 5. Mai 2020 von dl6jz
- Remote-Station auf Basis RS-BA1 (Ver. 2) Publiziert am 16. April 2018 von dl6jz
- Remote-Station auf Basis RS-BA1 (Ver. 1) Publiziert am 14. April 2018 von dl6jz


- Vergleich: RS-BA1, Win4Icom, wfview, KiwiSDR, RigPi, RemoteTX und ExpertSDR2 by Werner Schnorrenberg, DC4KU
  - kurze Vorstellung, Stand: 2020
-> https://dc4ku.com/

- RS-BA1, Software für Icom IC-7300 by Werner Schnorrenberg, DC4KU

- ->  FUNKAMATEUR 02/2020
-> https://dc4ku.com/
- Icom_RS-BA1_update2.30.pdf (darc.de) by Werner Schnorrenberg, DC4KU


Neues von Icoms Fernsteuersoftware RS-BA1 Werner Schnorrenberg, DC4KU FA 5/2021, S. 383
Installation der Icom-Fernsteuersoftware RS-BA1 Werner Schnorrenberg, DC4KU FA 2/2020, S. 160
RS-BA1 - Icom-Transceiver via LAN oder Internet steuern Bernd Petermann, DJ1TO FA 9/2011, S. 920 - 921






==================================================================================

- Remote Control USB Encoder RC-28



 - Remote Control USB Encoder RC-28  Difona, 255,00 Euro, 09.11.2022


 - Anleitung REMOTE-ENCODER RC-28






To Do



==================================================================================

- RSBA1: Recovering the License Key and Serial Number by Icom USA

  -> RS-BA1 Recovery.pdf


==================================================================================

- Scope Enable settings with IC7851 and IC7300 by Icom USA

 -> Scope Enable settings with IC7851 and IC 7300.pdf

 Konfiguration des IC7851, IC7300 und der RSBA1 zur Verwendung der Waterfall Scope-Funktion.


==================================================================================

- RSBA1 DStar Guide by Icom US
 -> RS-BA1+DSTAR+Guide.pdf



==================================================================================

- RSBA1 Instructions / Setup Guides / FAQs by Icom USA

==================================================================================


==================================================================================

- IC-9700 Handbuch Seite
CI-V Address (Standard: A2h)
Legt die CI-V-Adresse fest.
L„A2h“ ist die Standardadresse des IC-9700.

USB (B) Function
(Standard: OFF)

"Der Transceiver hat 2 virtuelle COM-Ports, A und B.
Wenn Sie eine Verbindung mit einem USB-Anschluss an Ihrem PC herstellen, werden die Ports virtuell
als USB (A) und USB (B) bezeichnet.
In diesem Menüpunkt wird festgelegt, welche Funktion
USB (B) zugewiesen wird.
USB (A) wird zur Programmierung oder den CI-V- Betrieb genutzt.
• OFF: Weist die Funktion USB (B) nicht zu.
• RTTY-Decode: Gibt die decodierten Daten des
RTTY-Signals aus.
• DV-Data: Gibt Daten mit niedriger Geschwindigkeit für den DV-Modus ein oder aus."



==================================================================================




- https://dl2rum.de/RUMlogNG/docs/en/pages/CAT-IC9700.html#:~:text=IC%2D9700%20Control,-The%20functions%20are



- Everything You Need to Know About USB and Serial Interfaces by N6TV (kkn.net)

==================================================================================

Load Settings
TRX ausschalten und Einschalten
Screenshot nicht möglich






==================================================================================

Virtual Serial Ports emulator

- VSPE Virtual Serial Ports emulator


- Virtual Com Port – DM4IM Hamradio

==================================================================================



- Nutzung der OVF-Anzeige zur Bestimmung des NPR beim IC-7300
  by Werner Schnorrenberg, DC4KU FA 2/2021, S. 106
