 This page is still under construction, I am using it as my
online notebook.
It's time to finalize
and sort the content
on this page, but ...! ;-)
To Do |
|
|
|
|
|
|
|
|
|
|
Icom IC-9700 2m/70cm/23cm-Band ALL MODE
TRANSCEIVER
|
|
|
|
|
|
==================================================================
|
|
|
|
|
|
Support by ICOM |
|
|
|
|
- ICOM
Japan
|
|
-
144, 430, 1200 MHz ALL MODE TRANSCEIVER IC-9700 EUR Version
|
|
|
-
Specification |
|
-
Optional Accessories
- Übersicht Hard-
und Software |
|
|
-
Support/ Download |
|
|
-
Instruction
Manual / Guides |
|
|
|
|
|
-
Service Manual |
|
|
|
|
|
|
|
|
- Icom (Europe) GmbH
|
|
|
-
Katalog 2022/2023 |
|
|
-
IC-9700 |
UVP €2.193,97 UVP inkl. MwSt 01.11.2022 |
|
-
Downloads für Amateurfunkgeräte |
|
|
|
|
|
|
|
|
- Icom UK - two way
radio transceivers, receivers and navigation products |
|
|
|
|
|
-
IC-9700 |
|
|
|
|
|
|
|
|
- Icom America Inc. |
|
|
|
|
-IC-9700
VHF/UHF Transceiver
|
|
- IC-9700 Review
and Smackdown vs the IC-910H - YouTube
-
Produktpräsentation by ICOM
|
|
|
|
|
|
- Technical Support Center
|
|
|
|
|
|
|
|
|
- ICOM Canada |
|
|
- ICOM
Canada -> TECHNICAL BULLETINS |
|
|
-
ICOM
Canada -> Microphone reference list |
|
|
|
|
|
-
ICOM Canada : IC-9700 |
|
|
-
IC-9700 High Resolution Image
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
- ic-9700@groups.io |
|
|
- IC-9700 bei Twitter |
|
|
-
Icom IC-9700 Users Öffentliche Gruppe | Facebook |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
================================================================== |
|
|
|
|
|
USB- Kabel B Verbindung IC-9700 und PC |
|
|
|
|
|
- USB 2.0 Kabel, A Stecker auf B Stecker |
|
-
VALUE 11998841 USB 2.0 Kabel, A Stecker auf B Stecker, 4,5m via
Reichelt
|
- die gewählte Kabellänge ist den örtlichen Verhältnissen anzupassen |
|
- Vorhandene Kabel b - A , 2,8 m und Verlängerungskabel A-Bu auf A-St 2
m |
|
|
|
|
|
|
|
|
|
|
|
==================================================================
|
|
|
|
|
|
|
|
|
|
|
|
Firmware / Software IC-9700 |

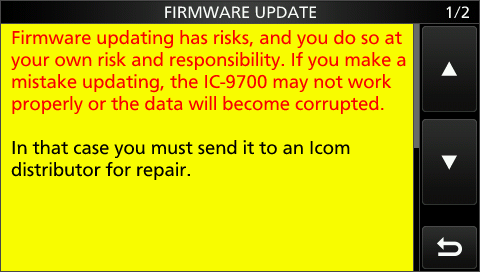

Firmware-Update |
|
|
|
|
|
|
|
|
|
-
Firmware Download
- Anleitung folgen!
|
|
|

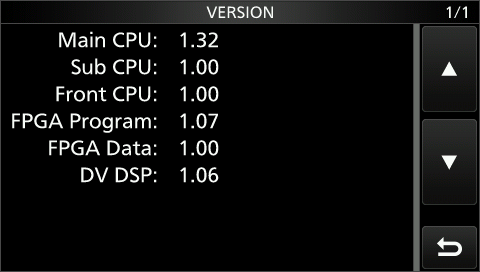

Firmware
IC-9700 Version 1.32 2022/08/05 |
|
 |
|
|
|
|
"Changes from Version 1.31
- Improved an issue
where the amount of frequency change between the MAIN band
and the SUB band sometimes differed while tracking in the Satellite mode.
- Improved to enable forcing an All Reset by connecting an external
power source while holding down [PBT] and [V/M],
even if you
cannot turn the transceiver ON or OFF by using the [POWER] key.
- Fixed an issue where the transceiver might lock up while
powering OFF. " |
|
|
|
|
Der IC-9700 ließ sich mitunter nicht ausschalten. August. 2022
-
Dieser Effekt trat nach dem Update der Firmware bisher nicht mehr auf.
[21.10.2022, mkn] |
- Angelegenheit ist gelöst! |
|
|
|
 |
|
|
|
|
|
Firmware update, 12.04.2023, mkn |
|
|
|
|
-
Version 1.4 nicht installiert, gerade von der REHA zurück, wollte
ich mich erst wieder an AFU gewöhnen, hi.
Siehe da, und bald
kam das Update zum Update, hi. |
|
|
-
Version 1.41,
2023/04/06, installiert. |
|
|
|
|
|
Firmware update, 24.05.2023, mkn |
|
|
|
|
|
-
Version 1.42 2023/05/18 installiert |
|
|
|
|
 |

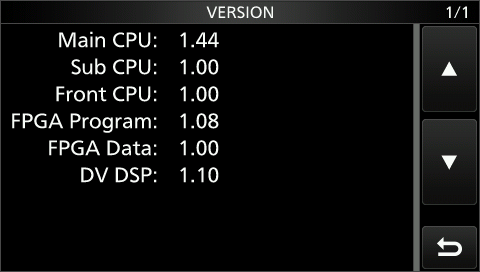

Status: 14.01.2024 |
|
|
|
|
==================================================================
|
|
|
|
|
|
- Repeater List, GPS Data |
|
|
- D-STAR
Updating the repeater list Download |
|
|
-
Installation Guide (icomjapan.com) |
|
|
|
|
|
Version 20230322 |
[12.04.23, mkn] |
|
Änderungen |
|
2 CSV-Dateien: Eine Repeaterliste und eine GPS-Speicherdatendatei für
das CS-9700 und das IC-9700.
1 CSV-Datei: Eine
Verbindungs-IP-Adressliste (RepMoni_sample.csv) für das IC-9700.
Hinweis: Das IC-9700 kann csv-Dateien von einer SD-Karte lesen und auf
diese schreiben. |
|
|
|
|
|
==================================================================
|
|
|
|
|
|
|
|
|
|
|
|

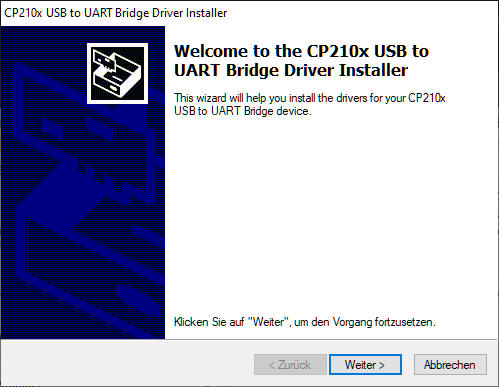

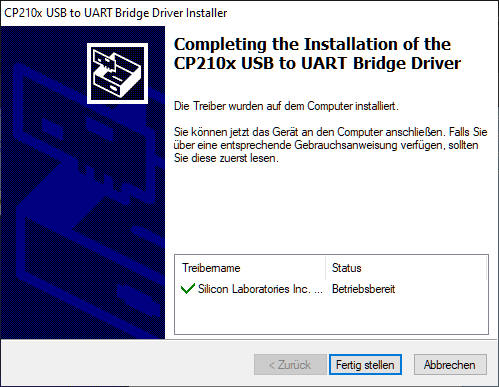

USB
Driver Download |
|
|
|
|
|
-
Instruction |
|
 |
 |
 |
|
|
|
|
 |

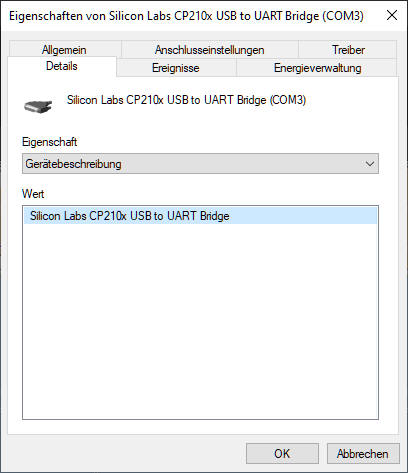

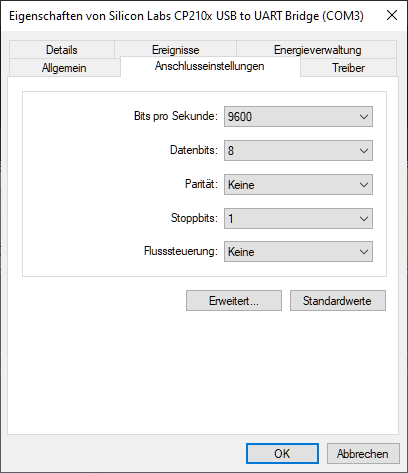

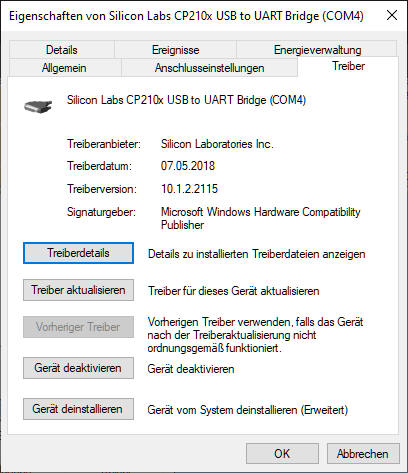

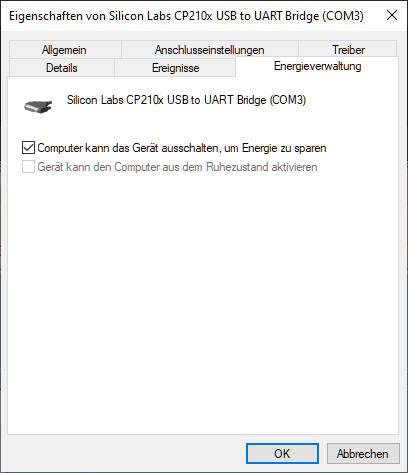

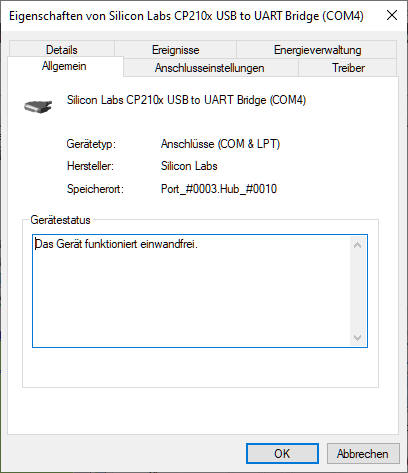

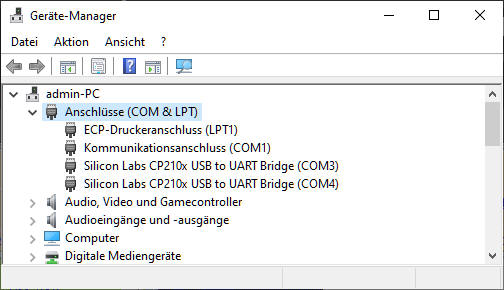

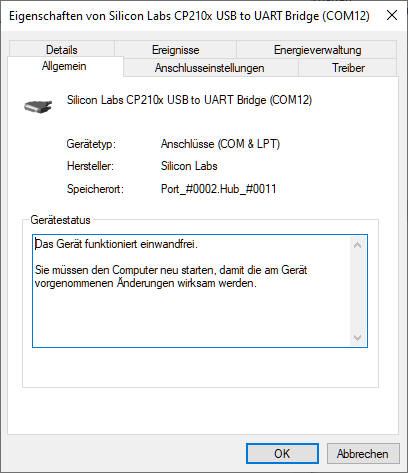

Anmerkung: Nunmehr COM 3 und COM4
[31.10.2022, mkn]
Die vergebenen Port-Nummer
sind von der Anzahl der vergebenen Anzahl der
Schnittstellen abhängig! |
|
|
|
 |
|
  |
|
|
|
|
  |
|
|
|
|
  |
|
 |
|
 |

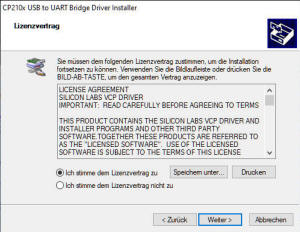

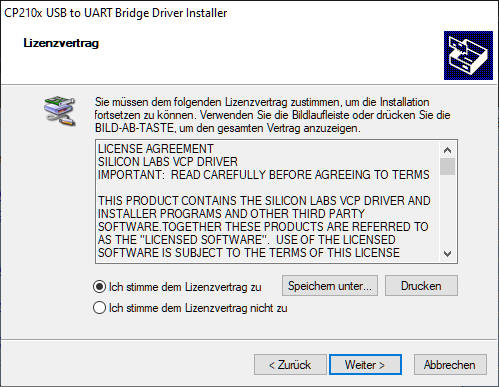

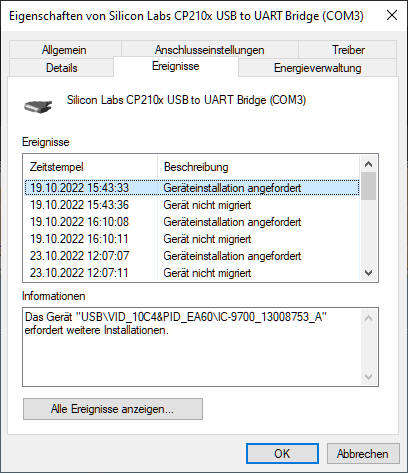

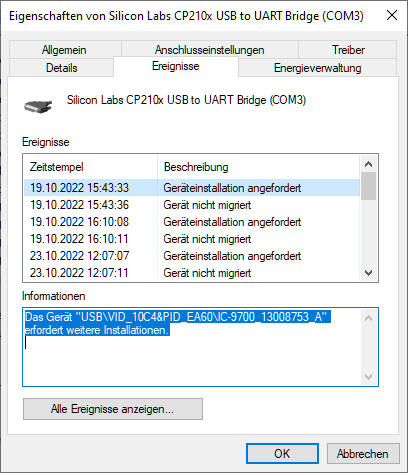

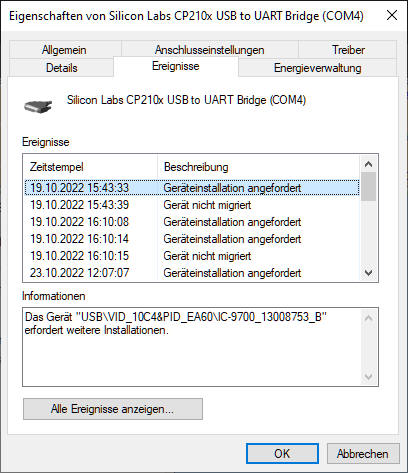

- Meldung bei der Erstinstallation |
|
|
|
|
USB-A, USB-B und USB Type B ? [31.10.22, mkn] |
|
|
|
|
|
|
|
 weitere Installationen.
-
Das Gerät "USB\VID_10C4&PID_EA60\IC-9700_13008753_A" erfordert weitere
Installationen. |
|
|
|
|

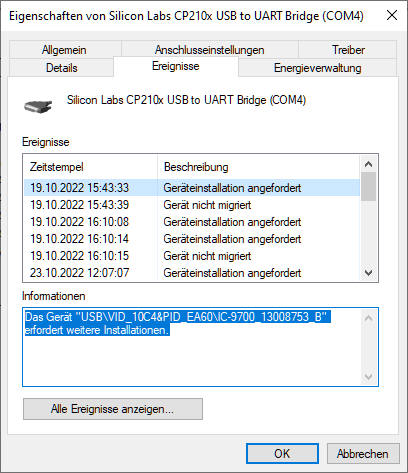

- Das Gerät
"USB\VID_10C4&PID_EA60\IC-9700_13008753_B" erfordert weitere
Installationen. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
================================================================== |
|
|
|
|
|
|
|
|
|
|

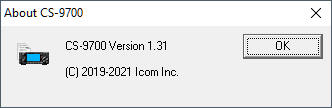

Programming software
CS-9700 Version 1.31
|
|
|
|
|
Changes from Version 1.30: Compatible with IC-9700 firmware version 1.31
|
|
|
- CS-9700
Programming Software INSTRUCTIONS |
|
|
|
|
|
|
|
|
|
|
|
-
Manual |
|
|
|
|
|

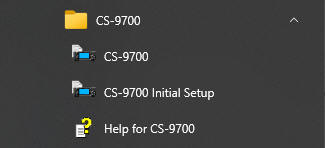

-> Windows-Taste |
|
|
|
|
 |
|
|
|
|
|

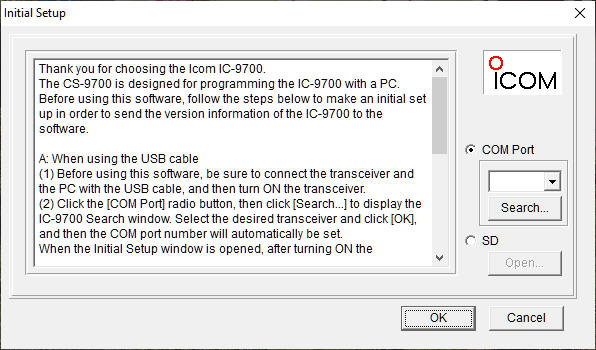

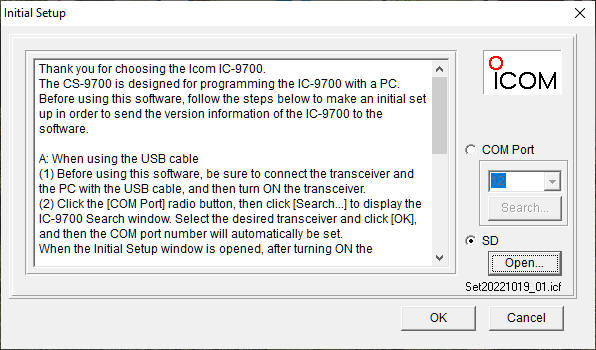

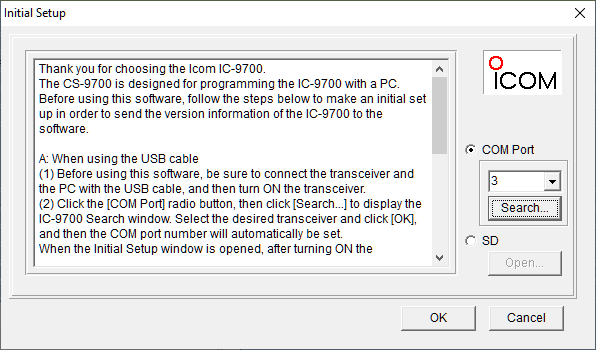

- Initial Setup |
|
|
-> Auswahl der Daten-Quelle |
|
|
|
|
 |
|
"Thank you for choosing the Icom IC-9700.
The CS-9700 is designed for
programming the IC-9700 with a PC.
Before using this software, follow
the steps below to make an initial set up in order to send the version
information of the IC-9700 to the software.
A: When using the USB
cable
(1) Before using this software, be sure to connect the
transceiver and the PC with the USB cable, and then turn ON the
transceiver.

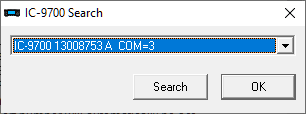

(2) Click the [COM Port] radio button, then click
[Search...] to display the IC-9700 Search window. Select the desired
transceiver and click [OK], and then the COM port number will
automatically be set.
When the Initial Setup window is opened, after
turning ON the transceiver, the COM port number will automatically be
set. You can also manually set the number by entering the number or
selecting from the drop-down list.
(3) Click [OK] to open the
programming screen.
When using the USB cable, an installing USB
driver is necessary.
The latest USB driver can be downloaded from the
Icom website.

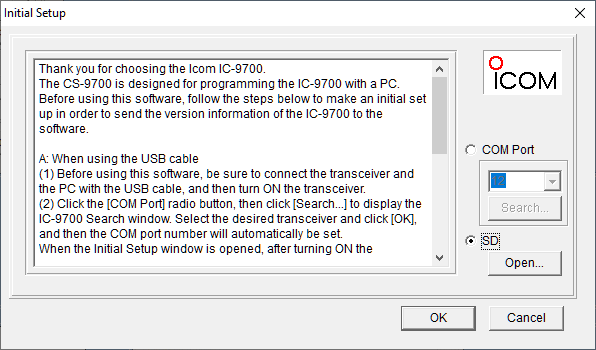

B: When using an SD card
(1) Save the IC-9700's
setting data onto the SD card in the IC-9700.
(2) Insert the SD card
in the PC, and copy the data of the card to the PC.
(3) Click the
[SD] radio button, then click [Open...] to show the data file selection
screen. Select the desired file, and click [Open].
(4) Click [OK] to
read the selected file and open the programming screen." |
|
|
|
|
DeepL
Übersetzer hilft bei der Übersetzung, tnx
"Vielen Dank, dass
Sie sich für das Icom IC-9700 entschieden haben.
Die CS-9700 ist für
die Programmierung des IC-9700 mit einem PC vorgesehen.
Bevor Sie
diese Software verwenden, führen Sie bitte die folgenden Schritte aus,
um die Versionsinformationen des IC-9700 an die Software zu senden.
A: Bei Verwendung des USB-Kabels
(1) Bevor Sie diese Software
verwenden, stellen Sie sicher, dass der Transceiver und der PC mit dem
USB-Kabel verbunden sind, und schalten Sie dann den Transceiver ein.
(2) Klicken Sie auf das Optionsfeld [COM Port] und dann auf [Search...],
um das Fenster IC-9700 Search anzuzeigen. Wählen Sie den gewünschten
Transceiver aus und klicken Sie auf [OK], woraufhin die COM-Port-Nummer
automatisch eingestellt wird.
Wenn das Fenster Ersteinrichtung nach
dem Einschalten des Transceivers geöffnet wird, wird die COM-Port-Nummer
automatisch eingestellt. Sie können die Nummer auch manuell einstellen,
indem Sie die Nummer eingeben oder aus der Dropdown-Liste auswählen.
(3) Klicken Sie auf [OK], um den Programmierbildschirm zu öffnen.
Wenn Sie das USB-Kabel verwenden, müssen Sie einen USB-Treiber
installieren.
Der neueste USB-Treiber kann von der Icom-Website
heruntergeladen werden.
B: Bei Verwendung einer SD-Karte
(1)
Speichern Sie die Einstelldaten des IC-9700 auf der SD-Karte im IC-9700.
(2) Stecken Sie die SD-Karte in den PC, und kopieren Sie die Daten von
der Karte auf den PC.
(3) Klicken Sie auf die Optionsschaltfläche
[SD] und dann auf [Öffnen...], um den Bildschirm zur Auswahl der
Datendatei anzuzeigen. Wählen Sie die gewünschte Datei aus, und klicken
Sie auf [Öffnen].
(4) Klicken Sie auf [OK], um die ausgewählte Datei
zu lesen und den Programmierbildschirm zu öffnen.
Übersetzt mit
www.DeepL.com/Translator
(kostenlose Version) " |
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |

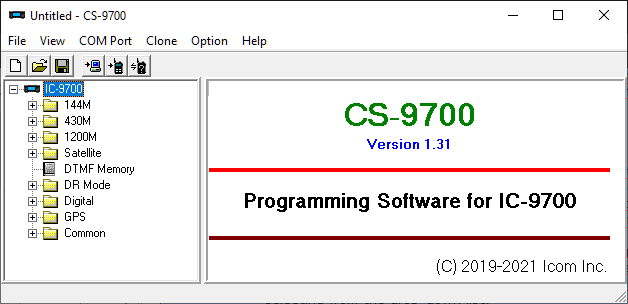

nach OK wird Programm aufgerufen |
|
|
|
 |
 |
|
|
|
|
- Kurz einmal stöbern |
|
 |
|
-Auslesen der Daten des IC-9700 |
|
|
|
|
|
-> PRESET FT8 |
|
 |
.icf-File wird erwartet
|
 |
|
|
|
|
|

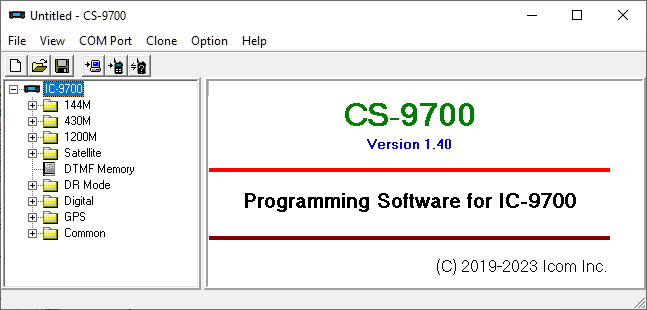

Update
CS-9700 | Firmware / Software | Support | Icom Inc. (icomjapan.com),
2023/03/22 |
|
|
|
[12.04.2023, mkn] |
 |
|
|
|
|
Änderungen, u.a.:
Änderungen gegenüber Version
1.31
- Kompatibel mit IC-9700 Firmware Version ab 1.40
-
Einstellungen für die Funktion DV Repeater Monitor wurden hinzugefügt.
- Informationen zur Empfangsroute wurden zur RX-Historie hinzugefügt.
- Die Einstellung Terminal/AP Call Sign des DV-Gateways wurde
verbessert.
Es können Rufzeichen registriert werden,
bei denen das siebte Zeichen nicht leer ist. |
Falls IC-9700 Firmware Version ab 1.40 installiert ist, wird ein Update
der CS-9700 erforderlich. |
|
|
|
|
|
|
|
|
|
|
MEMORY CH |
|
|
Gewählte Reihenfolge der Speicherkanäle |
|
|
- private QRG, SKED |
|
|
- OV-QRG |
|
|
- FM-Repeater |
|
|
- DV-Repeater |
|
|
- Baken |
|
|
|
|
|

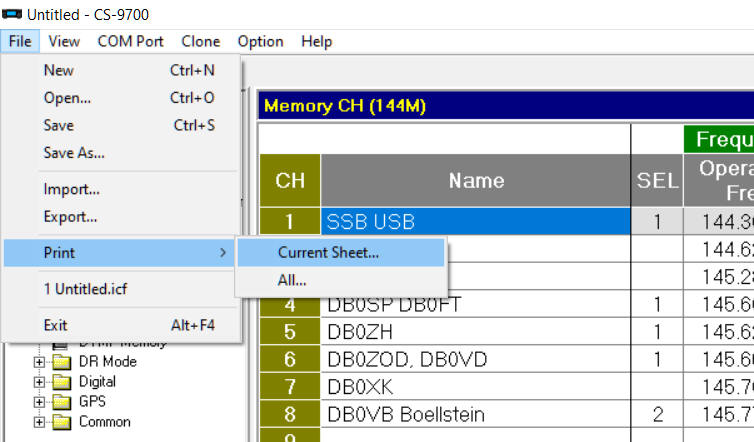

Print, Achtung es wird das gesamte Sheet ausgedruckt! |
10.11.2023 |
|
Alle gegrauten Informationen werden im SW-Drucker in Schwarz gedruckt!,
Einstellungen des Druckers überprüfen. Ebenso die Auswahl der
Druckseiten einschränken. |
Drucker SAMSUNG |
 |
|
|
|
|
|
SEL Gruppierung der Speicherkanäle, Baken separat!!! |
|
|
|
|
|
|
|
|
Alternative Software zur Programmierung |
|
|
|
|
|
-
WCS-9700 Radio Programmer Help (rtsystems.us) |
|
|
|
|
|
================================================================== |
|
|
|
|
ST-4002A GPS-Software
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
================================================================== |
|
|
|
|
|
|
|
|
ST-4003W | Firmware / Software | Support | Icom Inc. |
|
|
|
|
|
Time adjustment software for Windows |
|
|

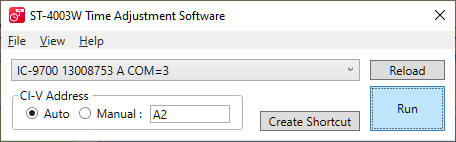

- ST-4003W
| Products | Icom Inc. (icomjapan.com) |
|
|

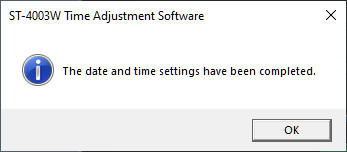

- Das Datum und die Uhrzeit des Transceiverswird vom Windows™-PC
gestellt. |
|
|
|
|

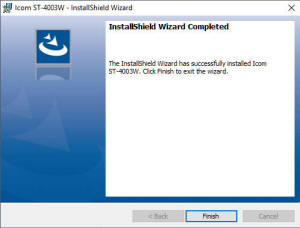

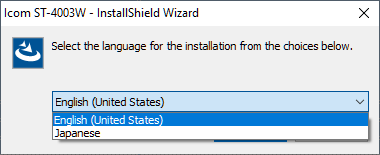

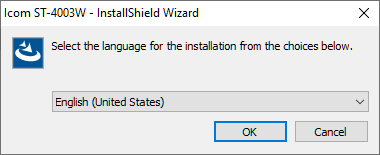

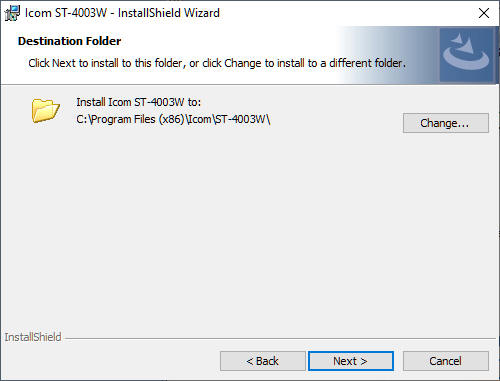

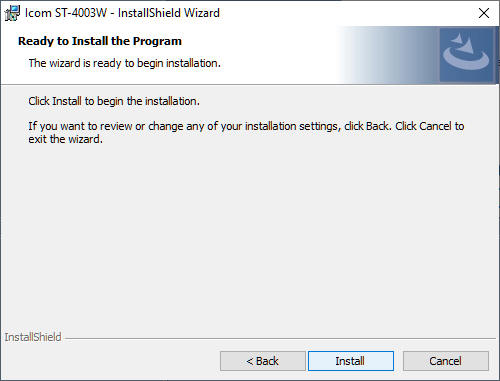

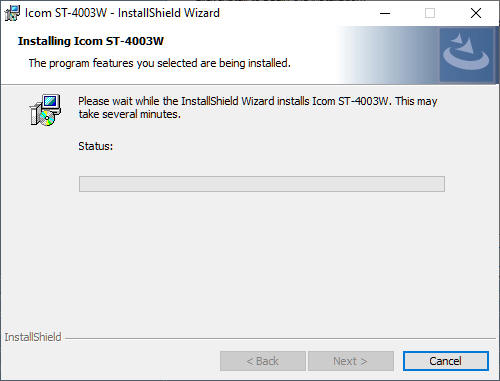

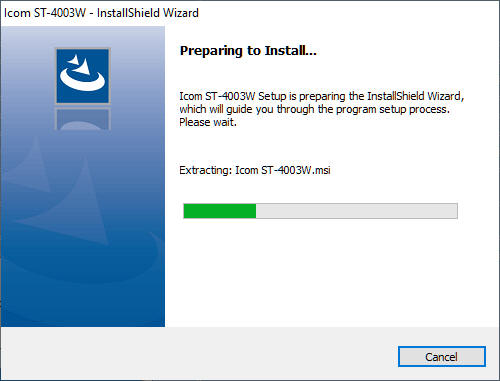

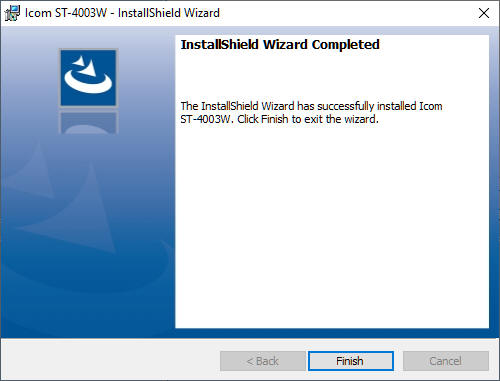

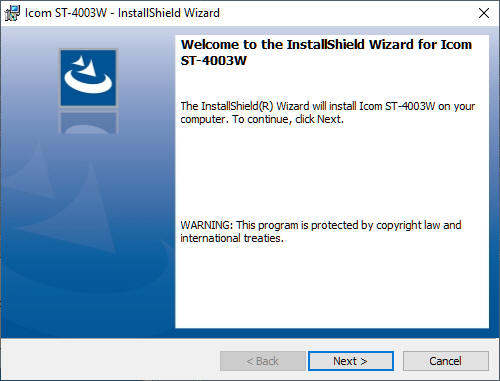

- ST-4003W
INSTRUCTIONS
|
|
|
|
|
- Time
adjustment software Download
|
|
|
|
|
  |
|
|
|
|
 |
 |
|
|
|
 |
 |
|
|
|

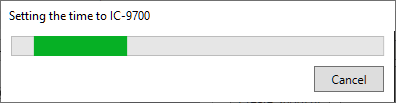

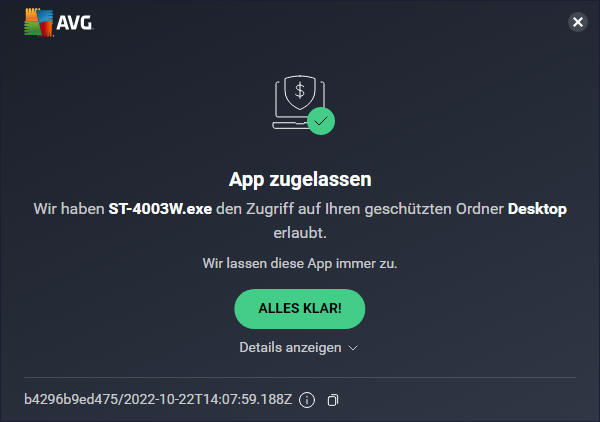

 Geduld ist gefragt! |
 |
|
|
|
|
|
|
|
|
|
 |
 |
 |
 |

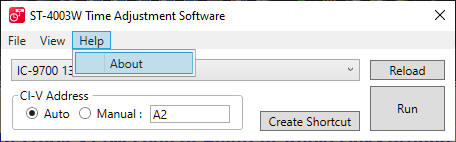

RUN
 |
 |
|
- Abhilfe durch Reload |
|
 |
|
 |
|
|
- Help hilft nicht! |
|
 |
|
|
|
|
|
- Zeitkorrektur-Programm ST-4003W von
ICOM – DM2RM – German
Amateur Radio Station |
|
|
|
|
|
================================================================== |
|
|
|
|

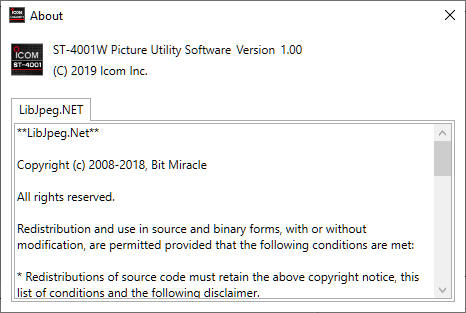

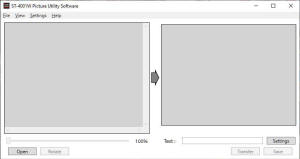

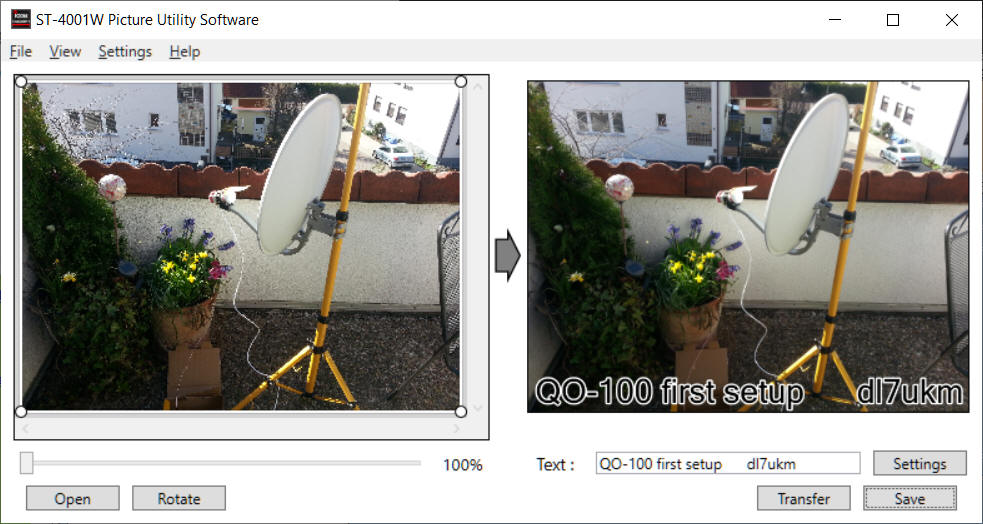

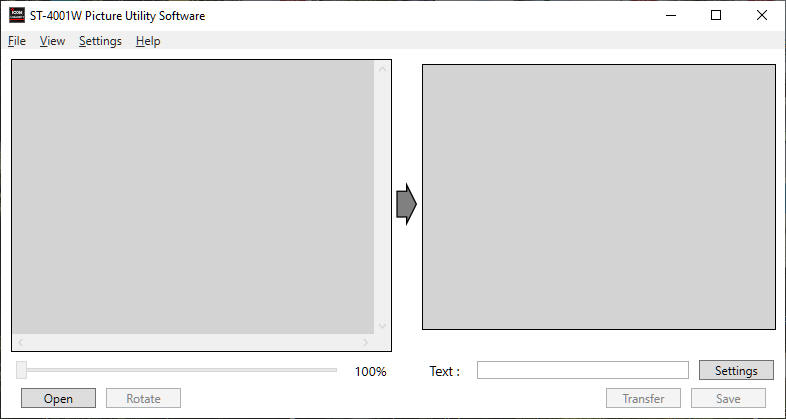

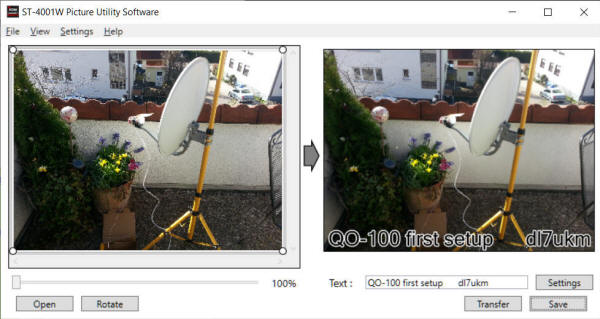

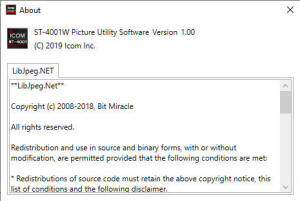

Picture Utility Software
|
|
|
|
|
|
-
ST-4001W | Firmware / Software | Support | Icom Inc. (icomjapan.com) |
|
- ST-4001W
|
|
|
|
|
 |
 |
 |
 |
 |
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
================================================================== |
|
|
|
|
|
|
|

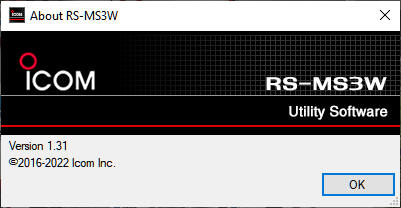

- RS-MS3W TERMINAL MODE/ACCESS POINT
MODE SOFTWARE
|
|
|
|
|
|
Setup by DL7UKM |
|
|
|
|
|
OS: Windows 10 |
|
|
TRX: IC-9700 used |
|
|
Data cable:
OPC-2350LU |
|
|
|
|
|
-
INSTRUCTIONS |
|
|
-
Control software Download |
|
|
|
|
 |
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
================================================================== |
|
|
|
|
|
|
|
|
|
|
|

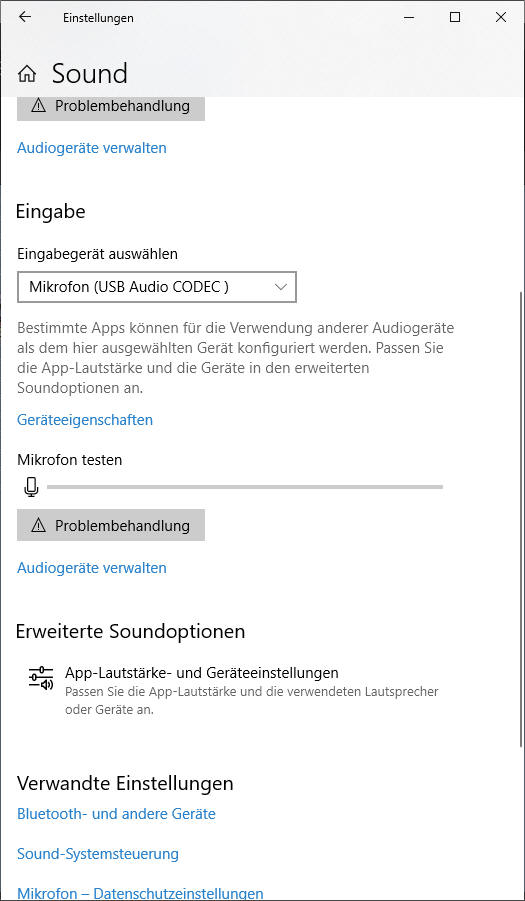

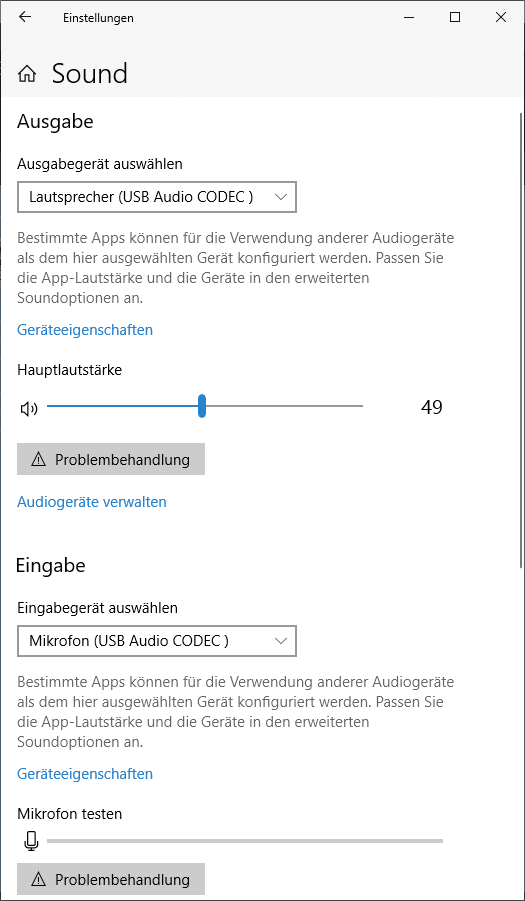

- PCM2903C
Stereo Audio Codec With USB Interface, Single-Ended Analog Input/Output,
and S/PDIF datasheet (Rev. A) (ti.com) |
|
|
-

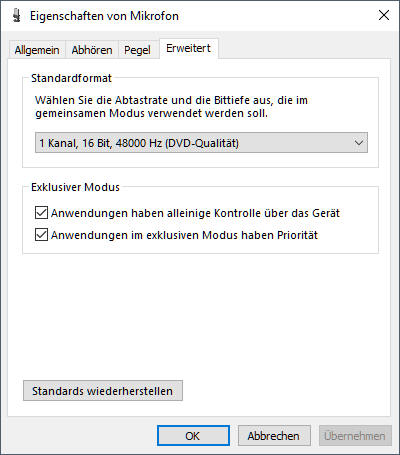

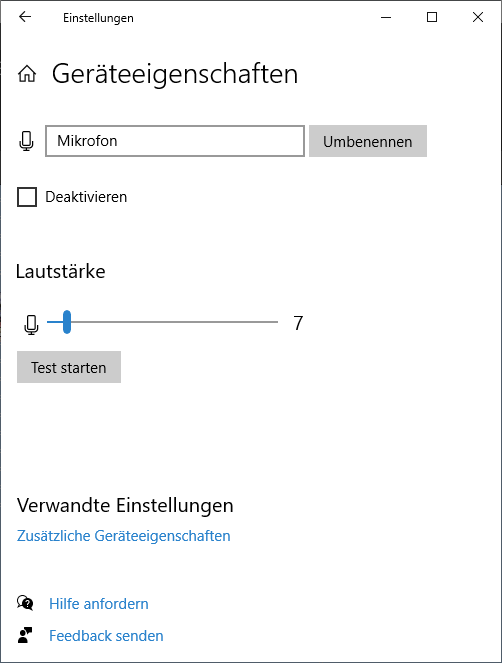

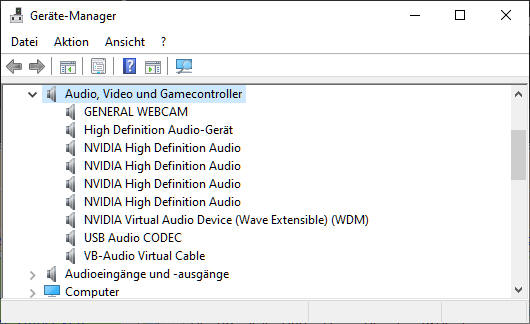

Configuring Icom radios for USB Operation (sm7iun.se) ICOM USA
2018 |
|
|
|
|
 |
|
  |
|
  |
|

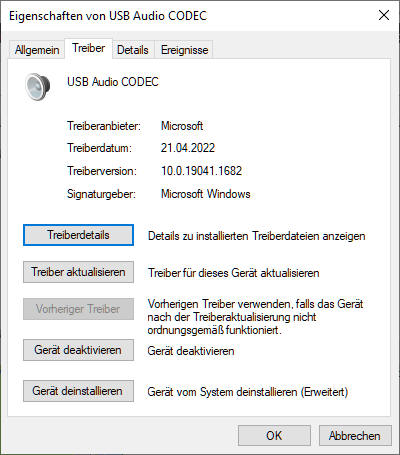

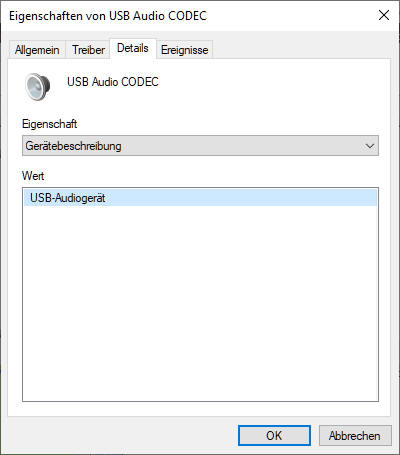

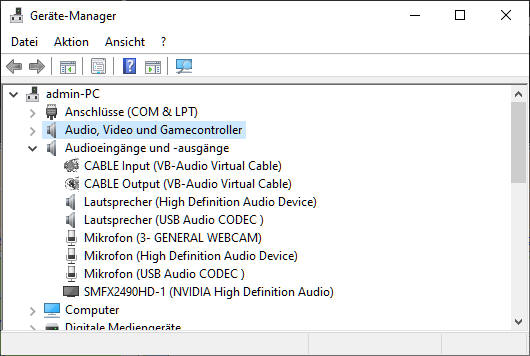

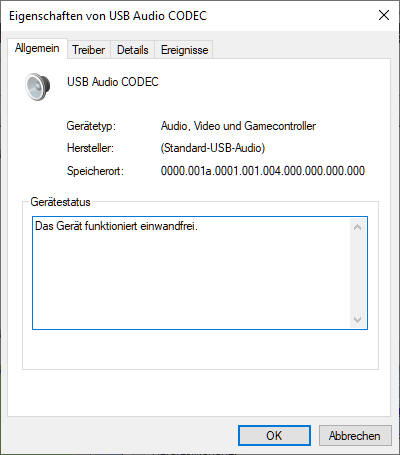

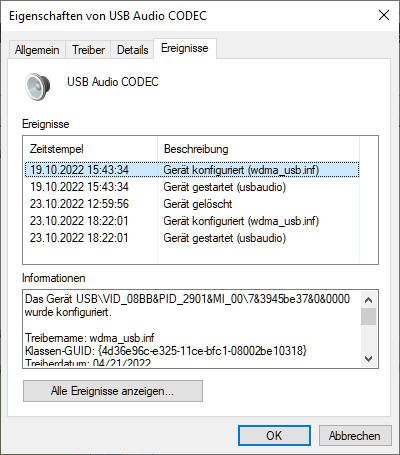

Das Gerät USB\VID_08BB&PID_2901&MI_00\7&3945be37&0&0000 wurde
konfiguriert.
Treibername: wdma_usb.inf
Klassen-GUID:
{4d36e96c-e325-11ce-bfc1-08002be10318}
Treiberdatum: 04/21/2022
Treiberversion: 10.0.19041.1682
Treiberanbieter: Microsoft
Treiberabschnitt: USBAudio
Treiberrang: 0xFF2002
Passende
Geräte-ID: USB\Class_01
Treiber mit niedrigerem Rang:
Gerät wurde
aktualisiert: false
Übergeordnetes Gerät:
USB\VID_08BB&PID_2901\6&23081ed5&0&4
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
================================================================== |
|
|
|
|
|
|
|
|
|
|
|

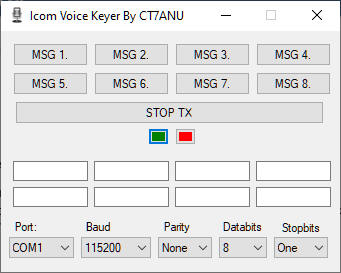

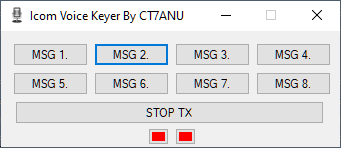

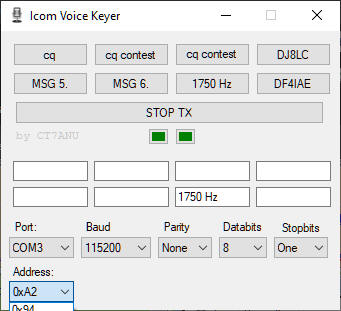

-> Voice keyer for Icom radios
by CT7ANU |
|
|
|
|
|
- Windows 10 Prof [DL7UKM] -> PC:
DELL 745, USB-Cable PC <-> USB[Typ B] IC-9700 |
|
|
- IC-9700 External Keypad OFF |
|
|
|
|
Adresse:94h
Icom IC-9700 is
using A2. Eine Version mit veränderter Adresse wurde
angefragt.[23.11.2022] |
- Das komplette Fenster wird durch Ziehen der Begrenzung sichtbar. |
|
Jose liefert am 24.11 2022 eine erweiterte Version mit der
Auswahlmöglichkeit der Adresse. TNX an Jose, CT7ANU |
|
|

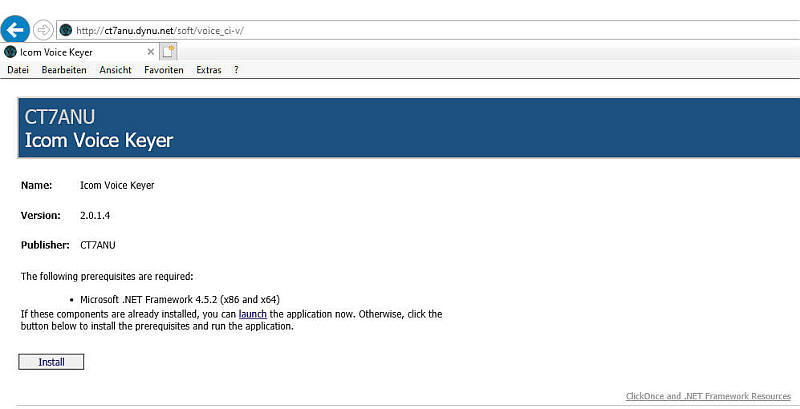

Download und Installation |
|
->
http://ct7anu.dynu.net/soft/voice_ci-v/
|
|
|
|
|
 |
Name: Icom Voice Keyer
Version: 2.0.1.4
Publisher: CT7ANU

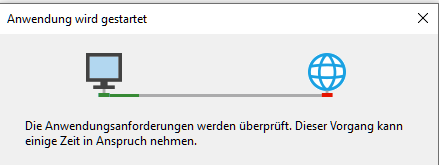

Die folgenden Voraussetzungen sind erforderlich:
- Microsoft
.NET Framework 4.5.2 (x86 und x64)
Sind diese Komponenten bereits
installiert, so können sie die Anwendung jetzt
starten [lunch].
Andernfalls klicken sie auf die Schaltfläche[Install]
unten, um die Voraussetzungen zu installieren und die Anwendung
auszuführen.
ClickOnce and
.NET Framework Resources
|
|
Microsoft und der Viren-Scanner ist zu überwinden! |
|
|
|
|
Nunmehr kann zwischen 94h und A2h gewählt werden. [Stand 24.11.2022]
IC-9700 -> A2h oder auch 0xA2 |
|
|
|
|
 |
|
|
|
|
|
- Die Ansteuerung der Voice-Speicher funktioniert auch bei installierter
SOTABEAMS ContestConsole. |
|
|
- Wiederholung der Message: NEIN [Taste länger als ein Sekunde drücken!) |
|
|
|
|
|
|
|
|
|
|
|
================================================================== |
|
|
|
|
M5HamRadio
|
|
|
|
|
- GitHub - armel/M5HamRadio:
M5HamRadio Firmwares
- ICMultiMeter
-
M5Stack |
 |
|
================================================================== |
|
|
|
|
CI-V Address (Standard: A2h)
Legt die CI-V-Adresse fest.
L„A2h“
ist die Standardadresse des IC-9700.
|
|
USB (B) Function
(Standard: OFF)
|
|
"Der Transceiver hat 2 virtuelle COM-Ports, A und B.
Wenn Sie eine
Verbindung mit einem USB-Anschluss an Ihrem PC herstellen, werden die
Ports virtuell
als USB (A) und USB (B) bezeichnet.
In diesem
Menüpunkt wird festgelegt, welche Funktion
USB (B) zugewiesen wird.
USB (A) wird zur Programmierung oder den CI-V- Betrieb genutzt.
•
OFF: Weist die Funktion USB (B) nicht zu.
• RTTY-Decode: Gibt die
decodierten Daten des
RTTY-Signals aus.
• DV-Data: Gibt Daten mit
niedriger Geschwindigkeit für den DV-Modus ein oder aus."
|
|
|
|
|
|
|
|
|
================================================================== |
|
|
|
|
|
|
|
|
|
|
|
|
|
-
https://dl2rum.de/RUMlogNG/docs/en/pages/CAT-IC9700.html#:~:text=IC%2D9700%20Control,-The%20functions%20are
|
|
|
|
|
|
-
Everything You Need to Know About USB and Serial Interfaces by N6TV (kkn.net) |
|
|
|
|
|
================================================================== |
|
|
|
|
|
|
|
|
================================================================== |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
- ICOM IC-7300 – Digimodes mit
interner Soundcard – DM2RM – German Amateur Radio Station (dxham.de) |
|
|
|
|
|
- STEREO
AUDIO FROM IC-9700 |
|
|
|
|
|
|
|
|
================================================================== |
|
|
|
|
|
|
|
|
|
|
|
-
"Audio Aufnahme und direkte Wiedergabe über TX mit dem IC-7300 oder
IC-7610" by Jörg Saure de
DD8JM,
19. März 2ß19 |
|
|
|
|
|
Download | Audacity ® (audacityteam.org) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
================================================================== |
|
|
|
|
|
- You
searched for ic-9700 - klop.solutions |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
================================================================== |
|
|
|
|
|
Load Settings |
|
|
TRX ausschalten und Einschalten |
|
|
Screenshot nicht möglich |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
================================================================== |
|
|
|
|
|
-
USB Port Setting Tips for HF Radios by ICOM USA |
-> Support Home Page (custhelp.com) |
- Published 11/30/2016 02:19 PM | Updated 10/11/2021 01:53 PM
|
|
Das PDF beschreibt verschiedene USB-Parameter
wie das Einstellen von Links, virtuellen Ports usw.
für die Funkgeräte IC7300, IC7851, IC7100 und IC9100. |
Es ist informativ, lesenswert und auf den IC-9700 anwendbar! |
|
|
|
|
- How
do I find out what USB COM port has been assigned to my cloning cable?
For Windows 10, 8, 7, and XP |
|
|
|
|
|
|
|
|
-
Windows 10 Soundcard Issues or Microphone CODEC Error |
|
|
"
If you are using Windows 10 and are having
soundcard issues, or getting error messages about the microphone CODEC,
try the following procedure.
- In Windows, press and hold the Windows Key
then press I.
- In the Settings screen select Privacy.
- In the left panel of the window select
Microphone.
- Change the “Allow Apps To Access Your
Microphone” setting to ON."
|
|
|
|
|
 |
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
================================================================== |
|
|
|
|
|
|
|
|
-
IC-9700 Radio Programming Software (rtsystemsinc.com) |
|
|
|
|
|
-
WCS-9700 Radio Programmer Help (rtsystems.us) |
|
|
|
|
|
================================================================== |
|
|
|
|
|
|
|
|
-
Anleitungen - Anleitungen D-Star - Homepage DARC A23 (a23-wertheim.de) |
|
|
|
|
|
-
Repeater-Listen - Deutschland D-Star Repeater (für ICOM-Geräte mit
DR-Modus / Repeater-Listen Unterstützung) - Homepage DARC A23
(a23-wertheim.de) |
|
|
|
|
|
|
|
|
- Newsletter -
Homepage DARC A23 (a23-wertheim.de) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
================================================================== |
|
|
|
|
|
- Icom CI-V | SDR, Icom CI-V and
other things (plicht.de) by Ekki, DF4OR |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
================================================================== |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
================================================================== |
|
|
Repeaterbook.com
- Home |
|
|
-
RepeaterBook Wiki - Start [RepeaterBook Wiki] |
|
|
RepeaterBook Wiki - Start [RepeaterBook Wiki] |
|
|
|
|
