TERRATEC NOXON DABstick

Hier wird noch gesammelt und nachgedacht AG00013_.gif (7874 Byte)

.
----------------------------------------------------------------------

To Do:
- transfer to final directory
- antenna length for Band II and III
- Die Antenne ist der beste Hochfrequenzverstärker.
- Wirkt das Antennenkabel oder auch der Strahler?
- supporting L-Band, rev 1.0 too?

- VLC device reference
- NOXON DAB Stick DLR
- pictures
- inside
Anforderungen an PC USB
Trekstor TERRES 2.0
Clear seperation between described USB DAB Sticks and the RTL based SDR
----------------------------------------------------------------------------------------

TERRATEC NOXON DAB Stick [13.05.2012, 28.01.2019, mkn]

NOXON DAB Stick

Verwendete Computer:
- Laptop: HP EliteBook 8540w, Windows 7 Prof., 64 Bit
- ALDI PC: MD8008, Windows XP SP3 DUT Device under Test

Kennzeichnung auf dem Stick

NOXONDABStick
Deutschlandradio
Rückseite
NOXON DAB Stick
3101329983
KG CE
Made in China

Lieferumfang DLR Version
Deutschlandfunk, Deutschlandradio Kultur, DRadio Wissen
EAN: 4 017273 107776

NOXON DAB Stick - Technische Daten [NOXON hält sich, wie so oft in der Branche, mit technischen Daten sehr zurück, Ergänzungen mkn, 13.05.2012]

Features

Empfang DAB und DAB+
Empfangsbereiche: VHF Band III, L Band [L Band alle Versionen?]
USB 2.0
Plug ‚n‘ Play
Nachrichtenservice (NewsService Journaline)
Zusatzinformationen (Intellitext)
Kurztexte (Dynamic Label)
Elektronischer Programmführer (EPG)

Lieferumfang

Stick
Antenne
Antennen-Adaptor(nicht enthalten in der Deutschlandradio Edition)
USB-Verlängerung(nicht enthalten in der Deutschlandradio Edition)
CD-ROM
Quick-Start-Manual
Service Card

Größe

53 x 9 x 25 mm (Breite x Höhe x Tiefe)

Gewicht

10 Gramm

Systemvoraussetzungen

1.0 GHz Intel oder AMD CPU
1 GB RAM
Einen freien USB 2.0 Anschluss
DVD Laufwerk für die Treiber und Software Installation
oder Internet-Zugang ---> ftp://ftp.terratec.de/NOXON/NOXON_DAB_Stick/ † -> http://terratec.ultron.info/NOXON/NOXON_DAB_Stick/
300 MB freier Festplattenspeicher für Softwareinstallation
Windows XP SP3 (32/64 Bit) / Windows Vista SP2 (32/64 Bit) / Windows 7 (32/64 Bit)

Mehr Info über DAB Radio: http://www.youtube.com/user/TerraTecSmartFacts

>>CD HISTORY.TXT<<

"This file contains an overview of the changes from release to release of the "Software CD".
============================================================
Current CD Version (NOXON K1)
============================================================
------------------------------------------------------------
DRIVER VERSIONS
------------------------------------------------------------
NOXON DAB Stick.........................[--86.001.0504.2011]
------------------------------------------------------------
APPLICATION VERSIONS
------------------------------------------------------------
Deutschlandradio DAB MediaPlayer........[-----------4.0.091]
============================================================
------------------------------------------------------------
CHANGES OVERVIEW
------------------------------------------------------------
K1b
- Deutschlandradio DAB MediaPlayer v4.0.091
K1:
- Initial release
- Deutschlandradio DAB MediaPlayer v4.0.086
------------------------------------------------------------"

Installation

Ein Update des DAB MediaPlayer ist empfehlenswert, da neue Funktionen(Aufnahme) und Erweiterung des Frequenzbereiches(Scan L-Band abgefragt, Wirksamkeit für Rev. 1.0?).

Nutzung

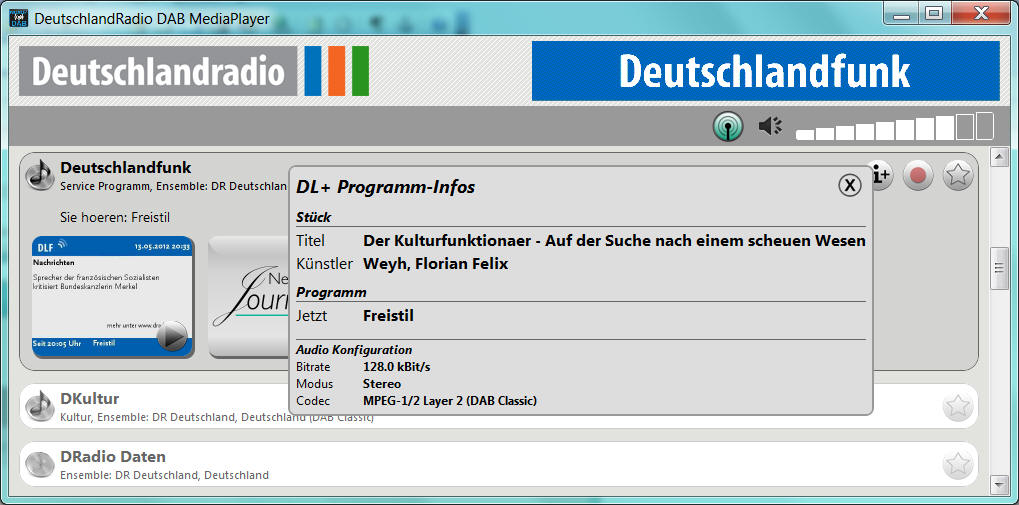

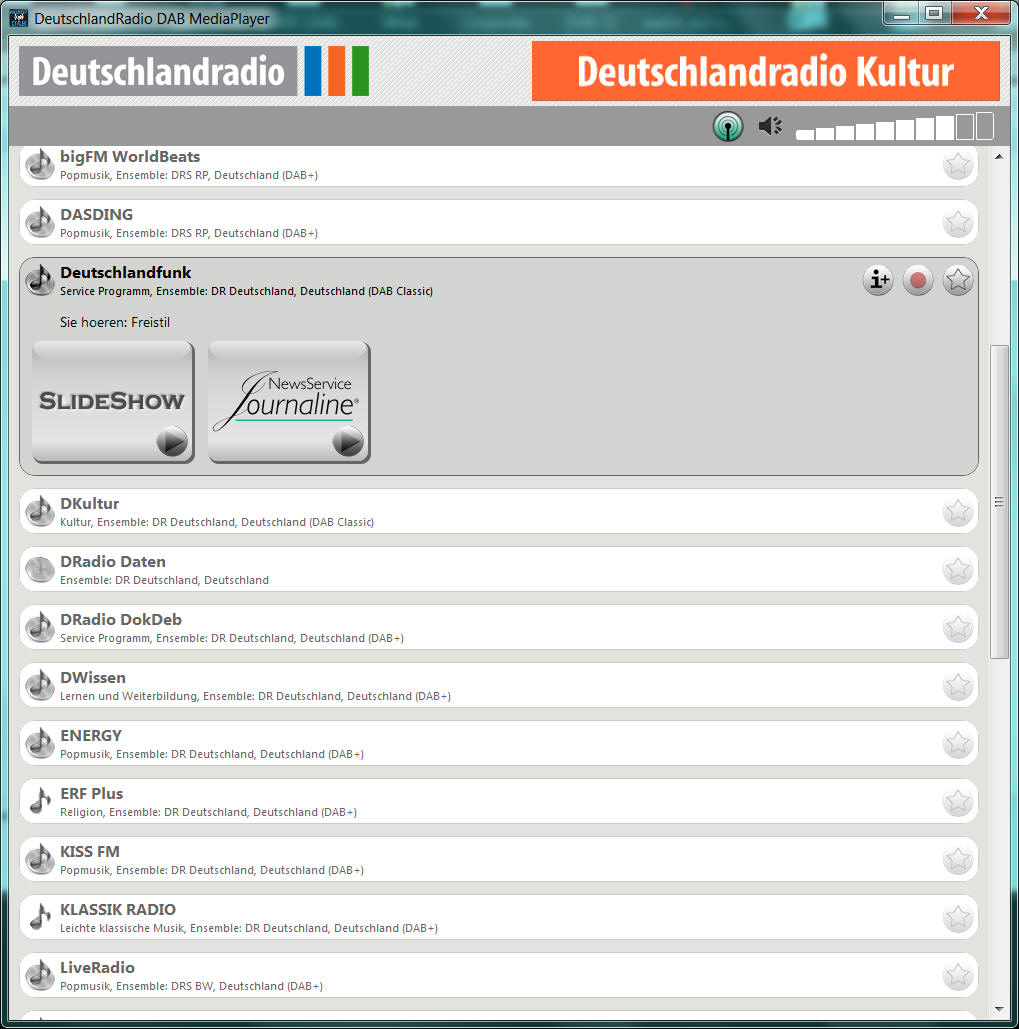

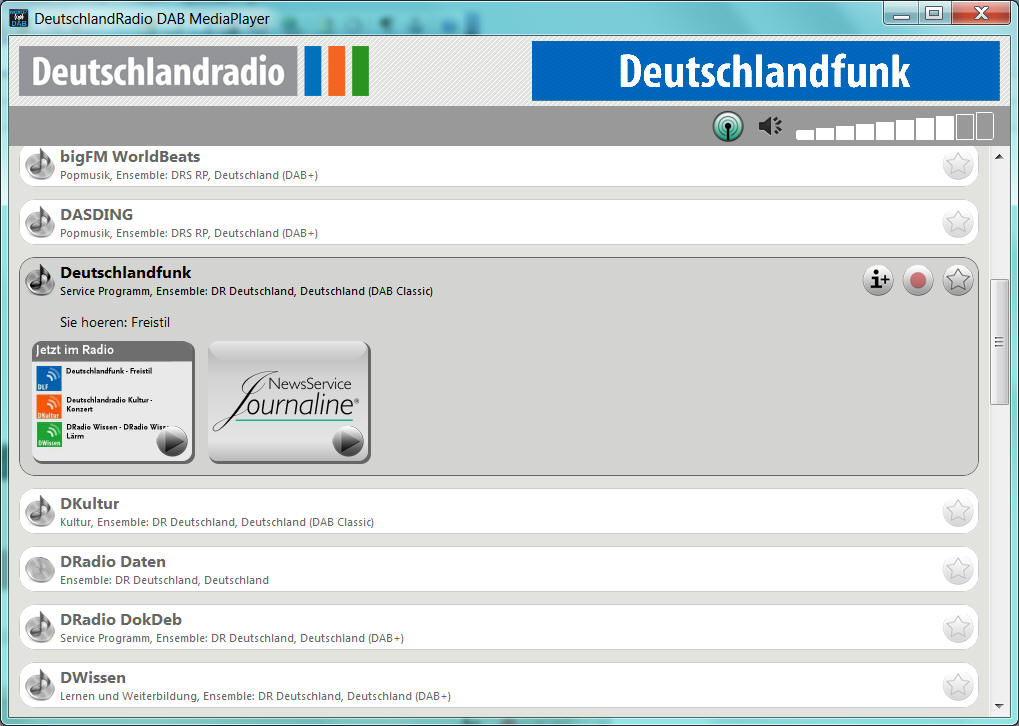

DeutschlandRadio DAB MediaPlayer

Slideshow

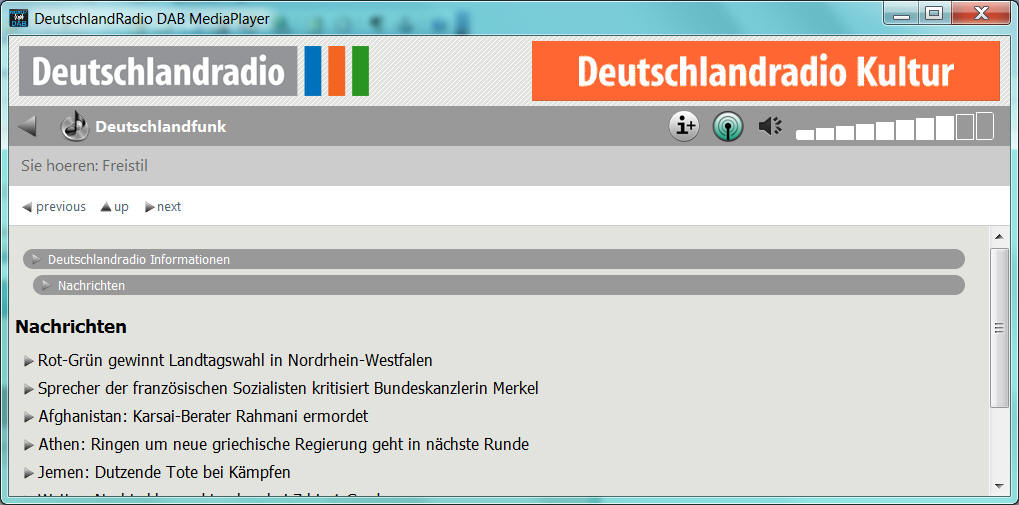

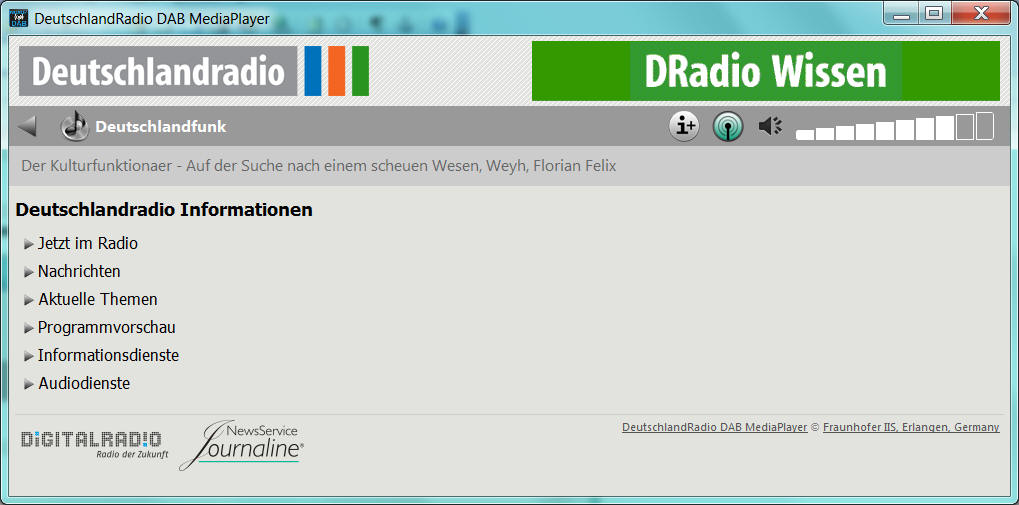

NewsService Journaline

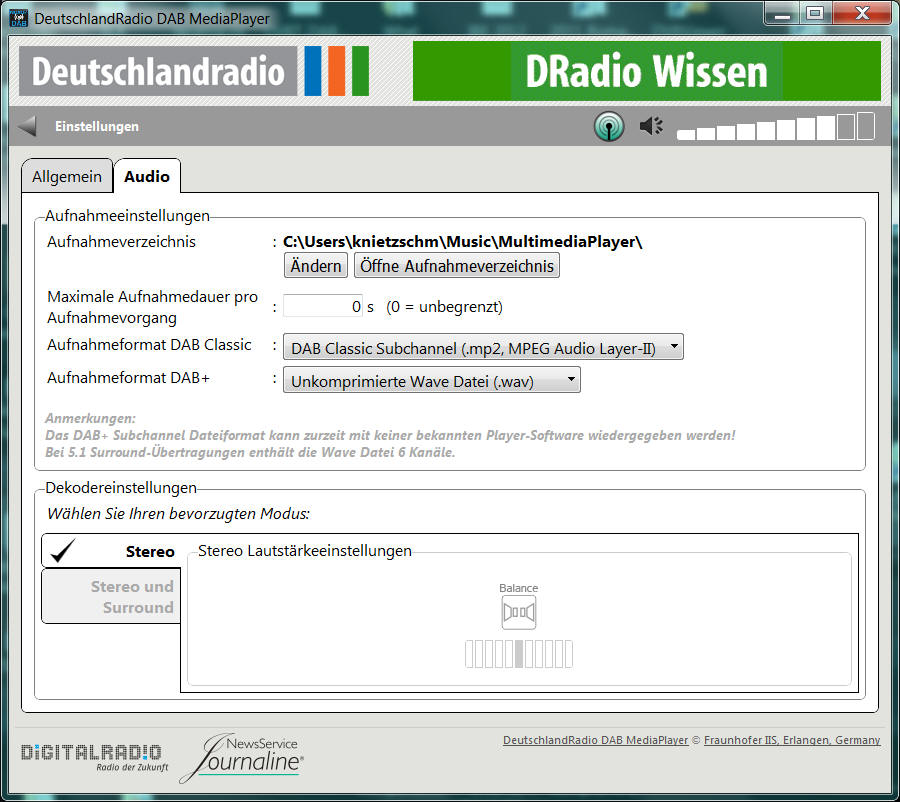

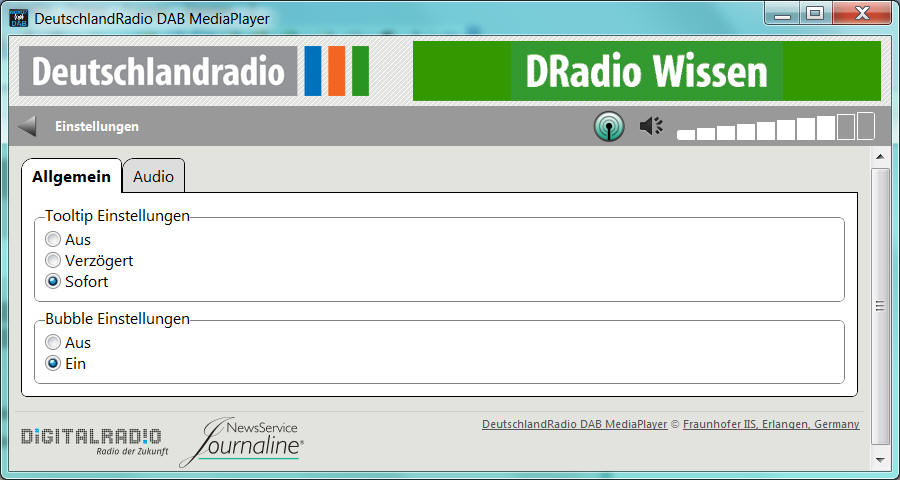

Einstellungen

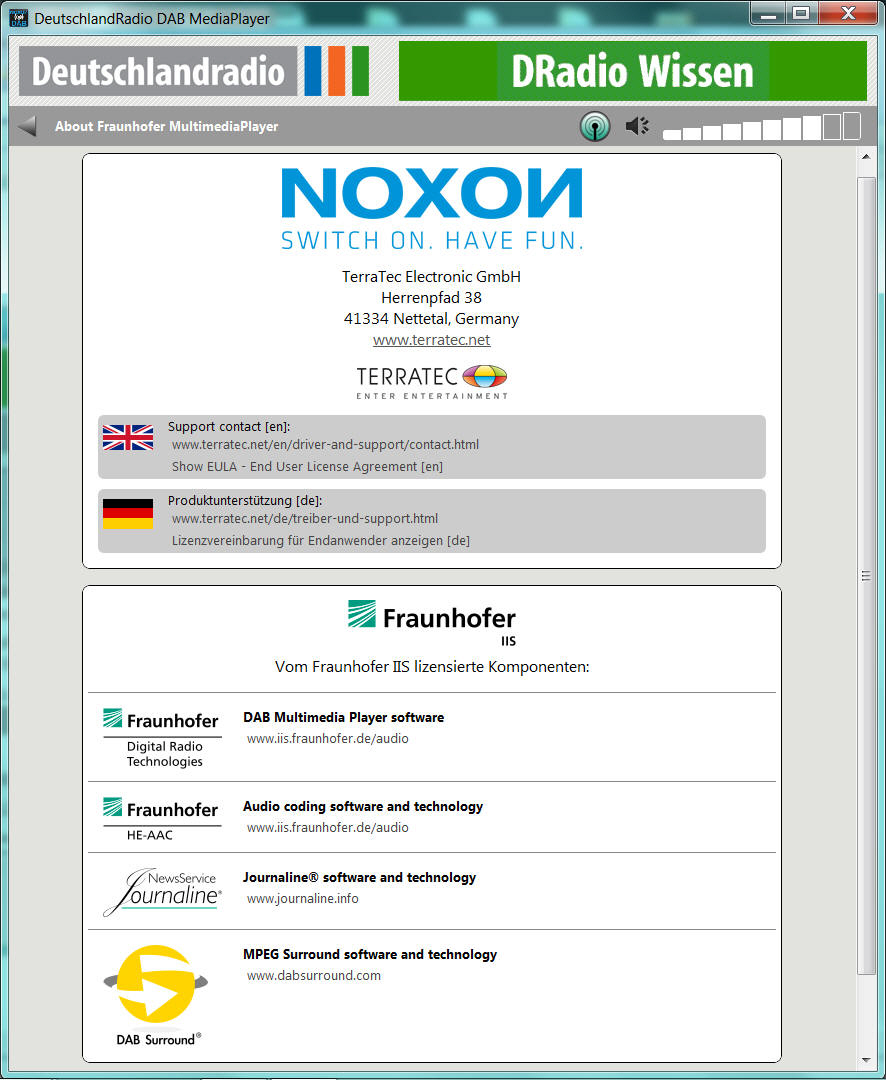

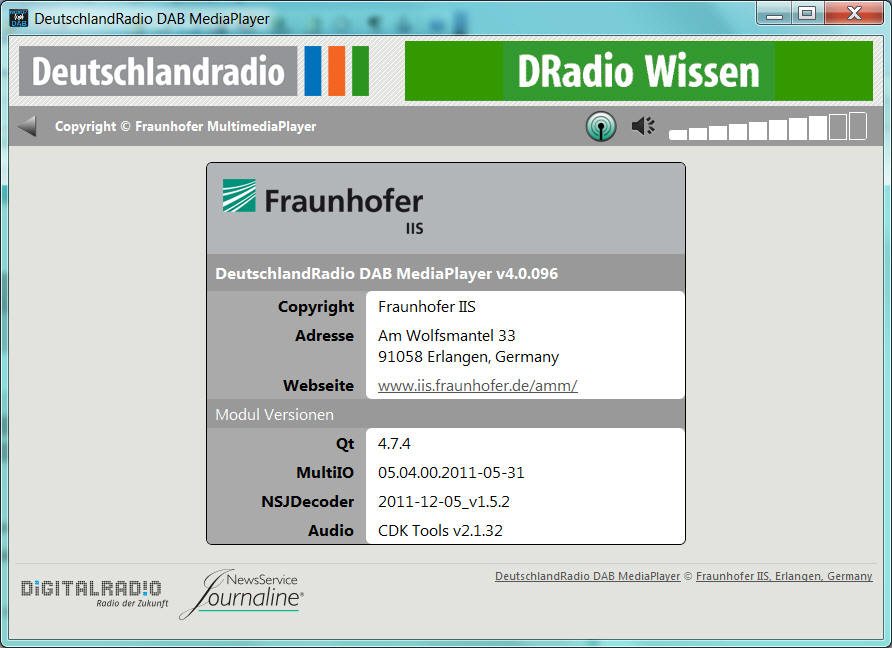

Über

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

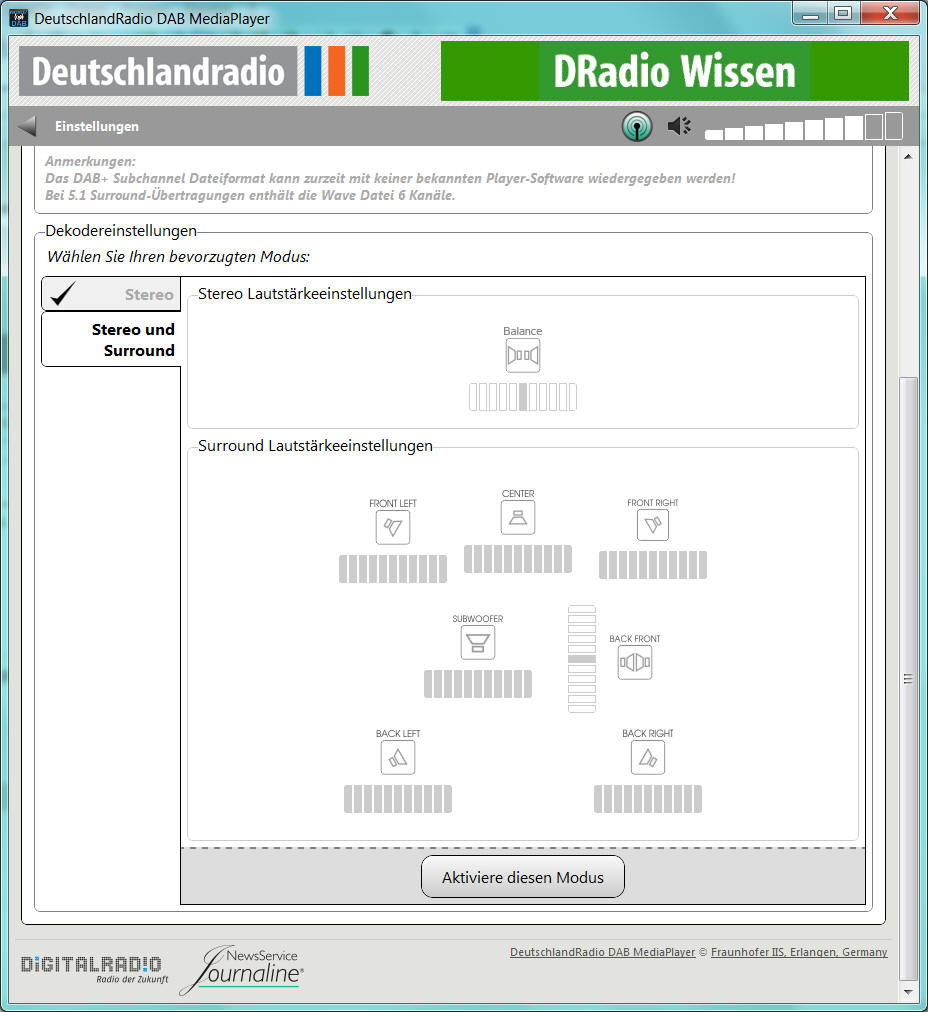

Surround-5.1 mit Noxon DAB-Stick

Foren

http://www.dvbcube.org

RTL-SDR
https://groups.google.com/forum/#!forum/ultra-cheap-sdr

What is inside?

NOXON DAB Stick Edition Deutschlandradio Rev.1

Main components of receiving system

- antenna
- Tuner
- Demodulator
- Crystal, reference oscillator
- USB interface
- computer(PC, laptop, netbook, tablet)
- operating system
- driver
- SW DAB MediaPlayer

RF Front End

Demodulator

Was fehlt oder könnte verbessert werden? [Reference NOXON DAB Stick Deutschlandradio, Rev. Stand: September 2011]

- Erweiterte technische Daten, wie Frequenzbereich, Empfindlichkeit, etc.
- Bedienungsanleitung auf CD-ROM oder als Print Out; zwischenzeitlich ist eine upgrade-würdige Bedienungsanleitung auf dem TerraTec-Server verfügbar
- Gemeinsame SW für DAB/DAB+, DVB-T, FM ....... und DRM+ Empfang
- MediaPlayer:
- mehr Informationen über das empfangene Signal, wie Frequenz
- verbesserte Anzeige der RF Signal-Stärke, Nutzbarkeit für Optimierung der Antennenpositionierung

Empfangsverbesserung

- Empfangsantenne, sollte für den Empfangsbereich ausgelegt sein, wurde eventuell durch die nunmehr gelieferte Teleskop-Antenne gelöst(Länge?)
- Strahlungsleistung des Sender --> Sendernetzbetreiber, Netzwerkplannung
- Entfernung zum nächsten Senderstandort

Alternative Produkte

Alternative Nutzung der Hardware

- NOXON DAB Stick Rev.1 Edition Deutschlandradio
- Device-ID: Vendor-ID 0x0CCD, Product ID 0x00B4

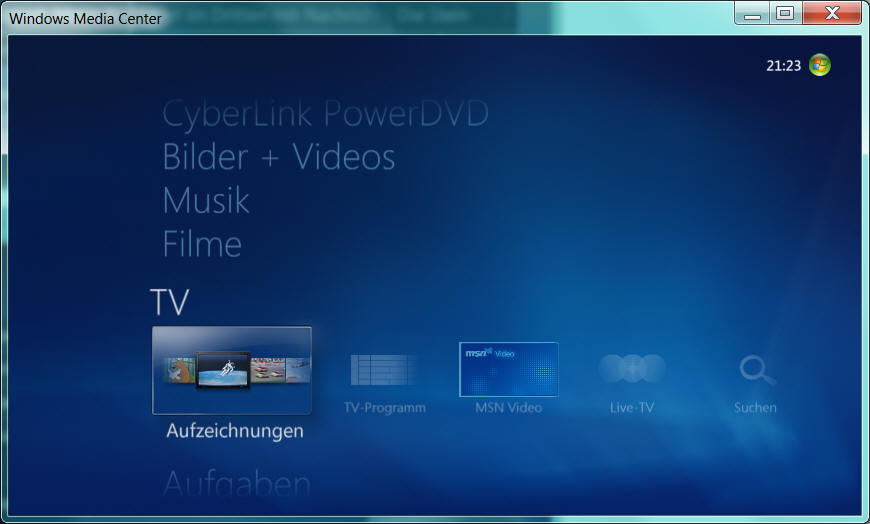

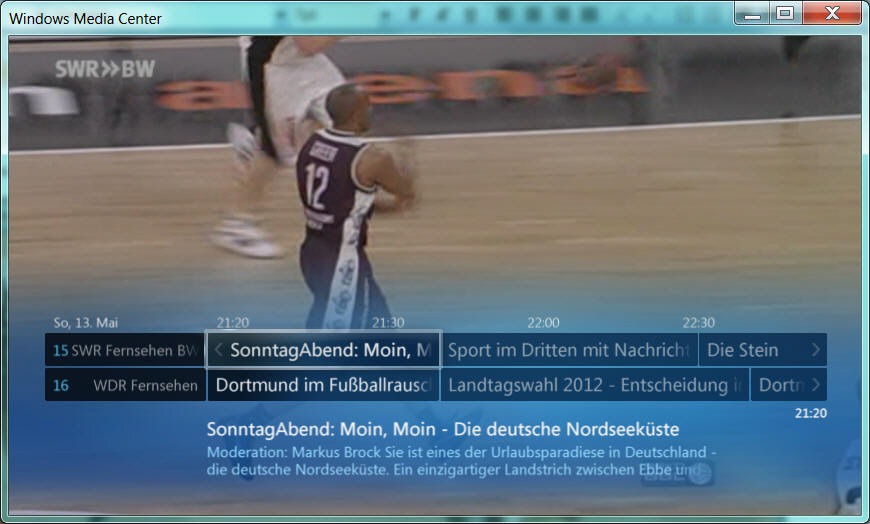

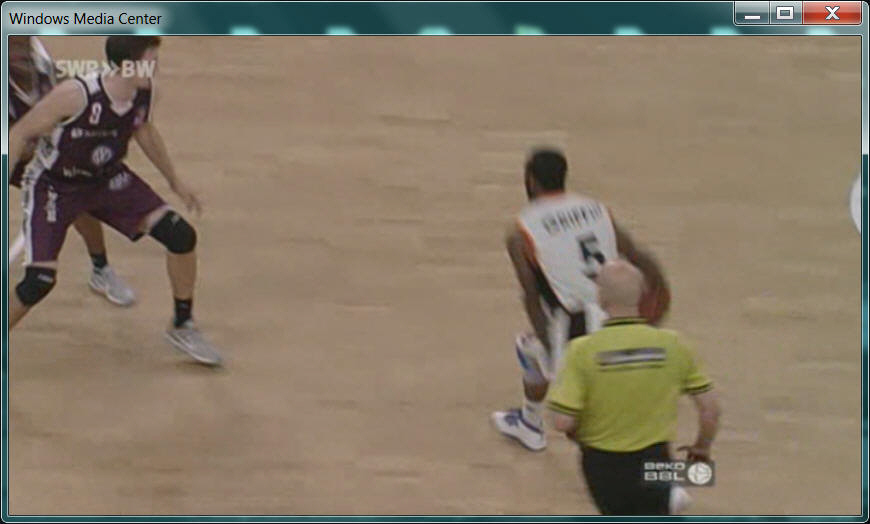

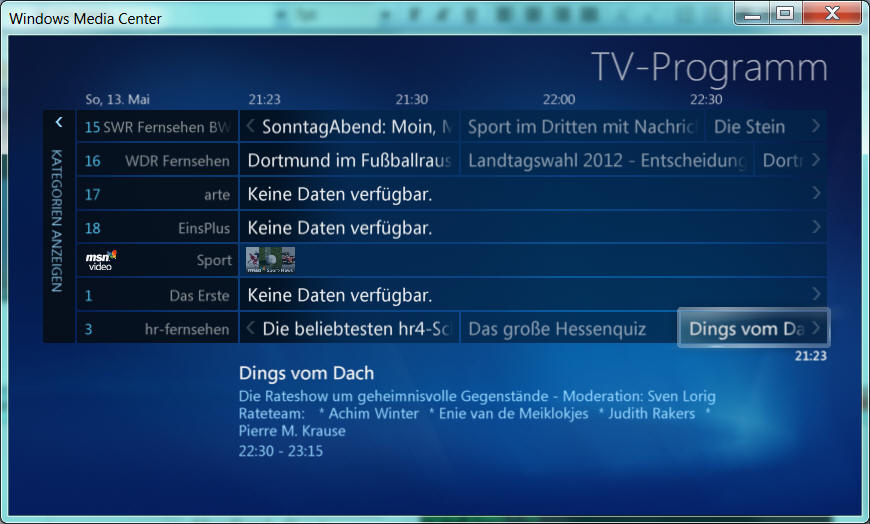

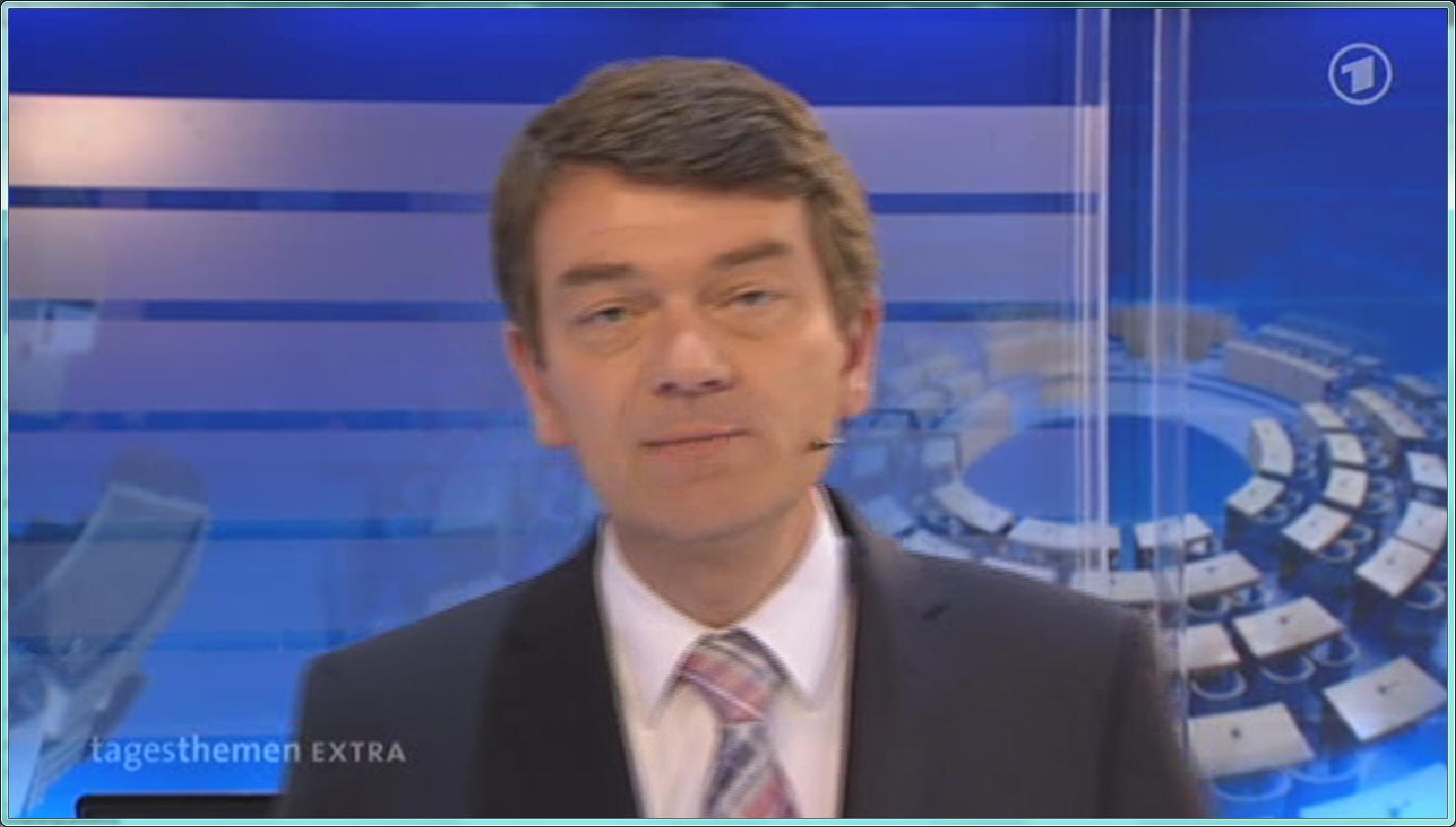

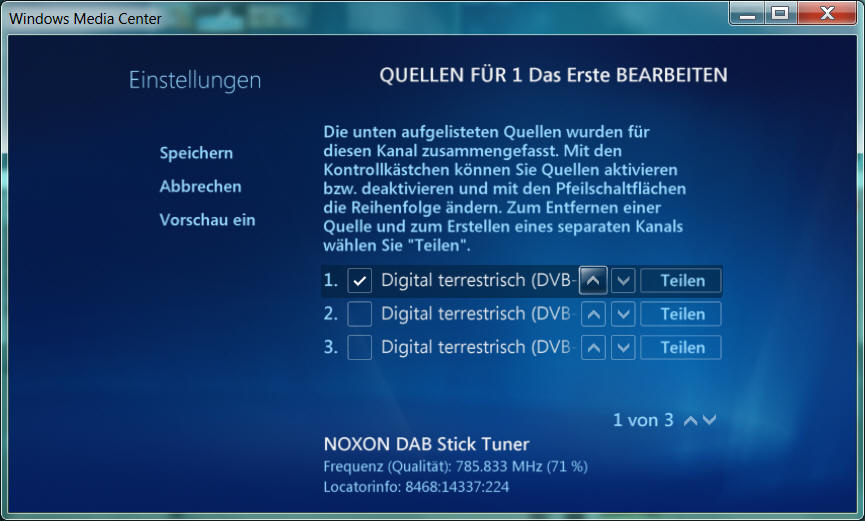

DVB-T Empfang

Der vorhandene Cinergy Piranha von TERRATEC kann nicht mehr unter Windows 7 Prof. 64 bit ,wegen fehlenden Treibers, genutzt werden.

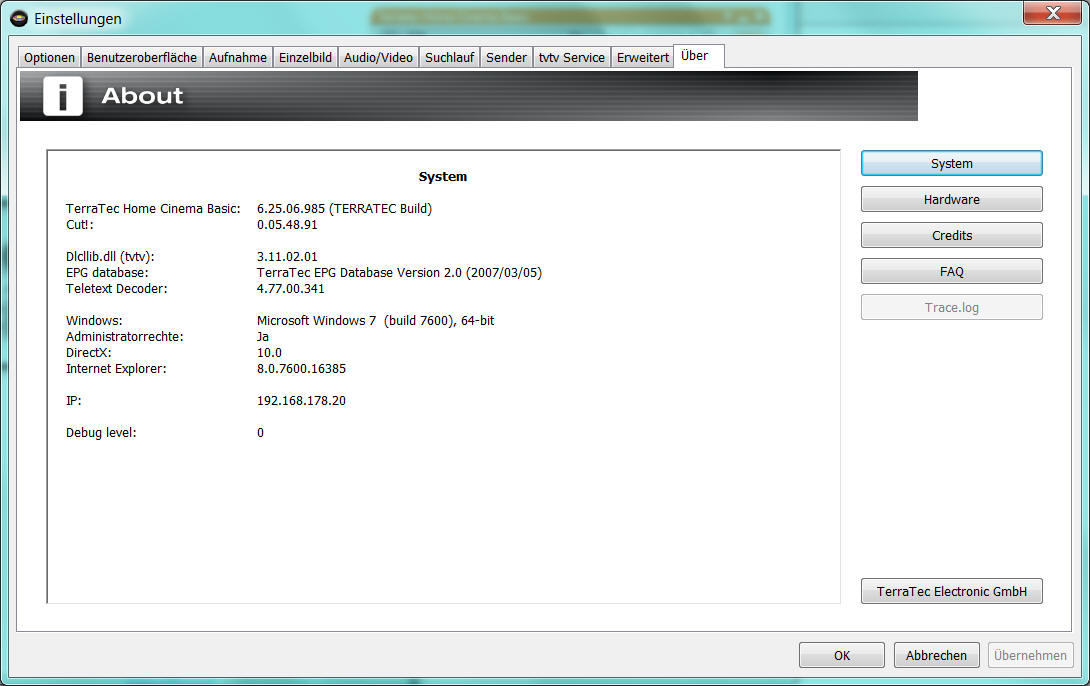

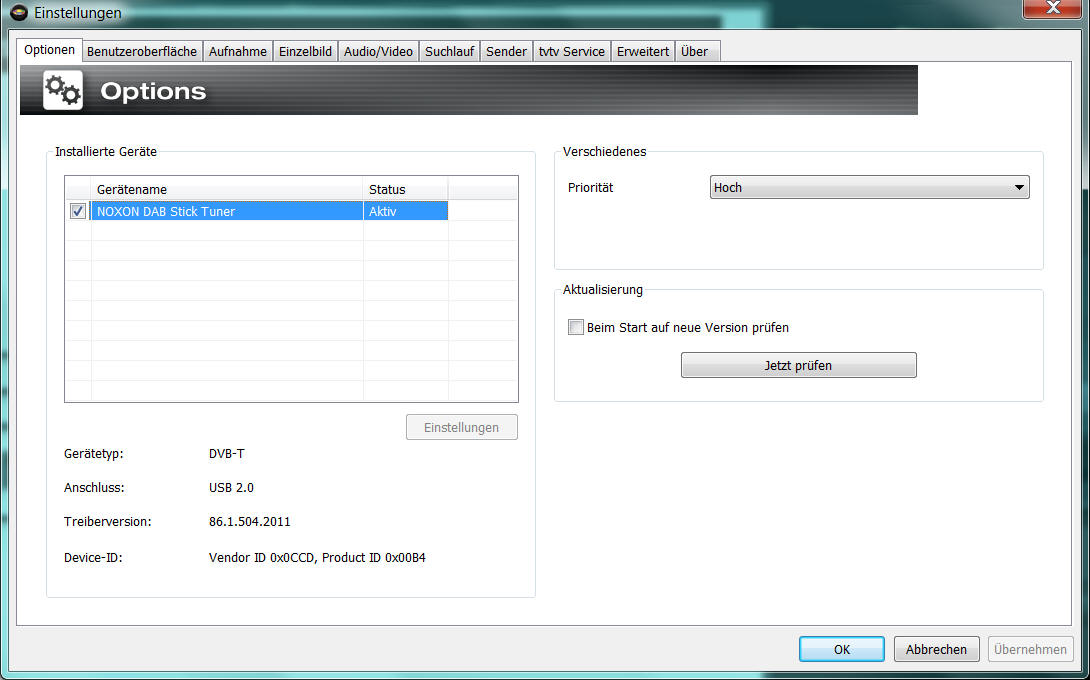

Die installierte TerraTec Home Cinema Software erkennt den Stick und ermöglicht DVB-T-Empfang.

Bitte die Treiberversion beachten! ---> 86.1.504.2011, nach einem Update des Treibers ist kein TV-Empfang mehr möglich.
NOXON_DAB_Stick_Drv_Setup_86.001.0930.2011_XP_Vista_7.exe --> xxx.inf

"TERRATEC NOXON DAB Stick
; Driver Install Script for Windows XP/Vista/7 (64 bit)
; Copyright (c) 2011, TERRATEC Electronic GmbH
;------------------------------------------------------------------------------
; History:
;------------------------------------------------------------------------------
; 19-Mar-10 KJ 1st version
; 24-Mar-10 KJ template code added
; 08-Jun-10 KJ new version 474MHz fix
; 04-Apr-11 KJ general driver update
; 19-Mai-11 KJ general driver update
; 27-Jun-11 KJ added OEM PID's
; 22-Sep-11 KJ added more OEM PID's
; 04-Okt-11 KJ disabled directshow
..........."

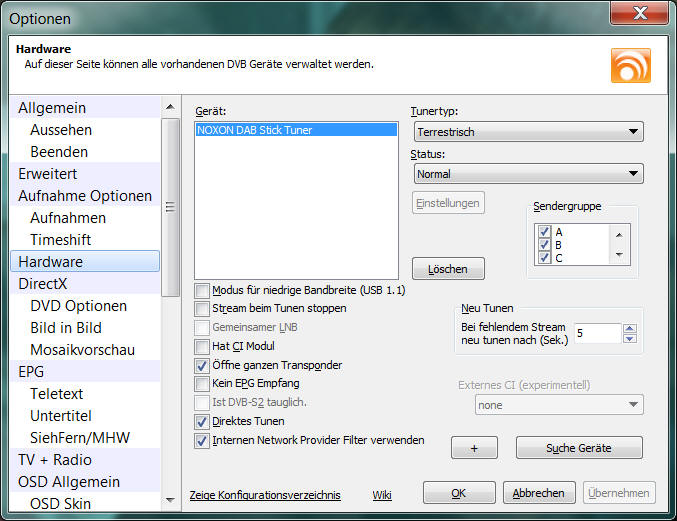

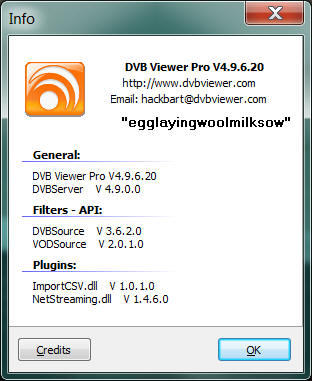

DVB Viewer Pro

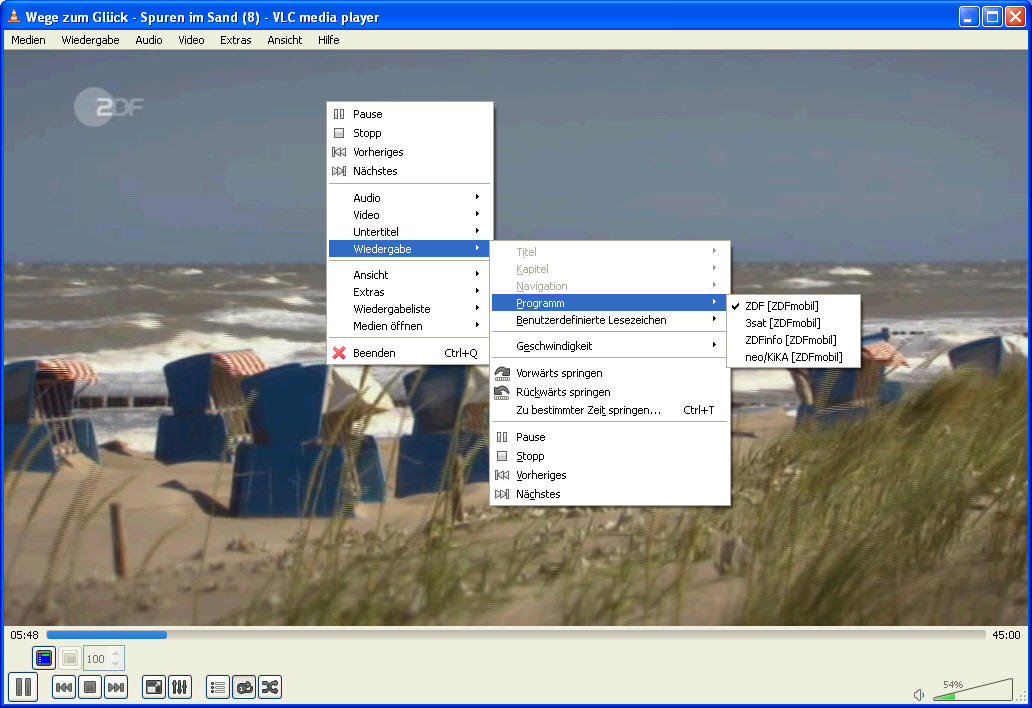

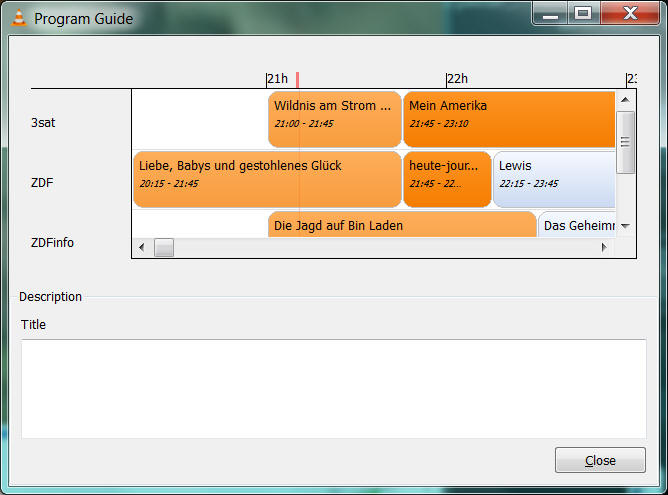

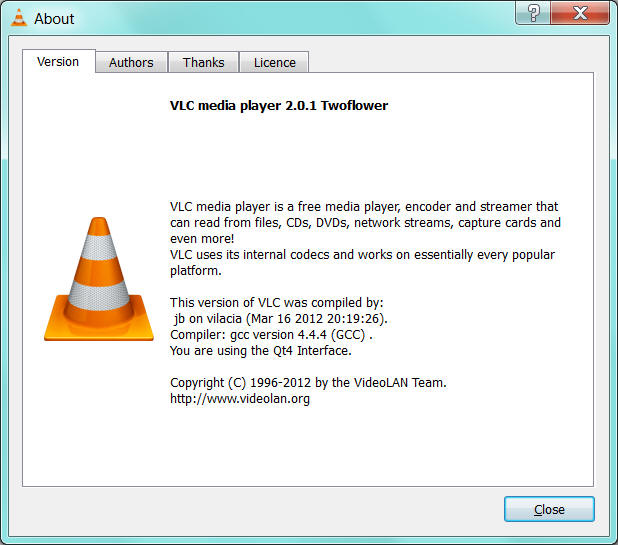

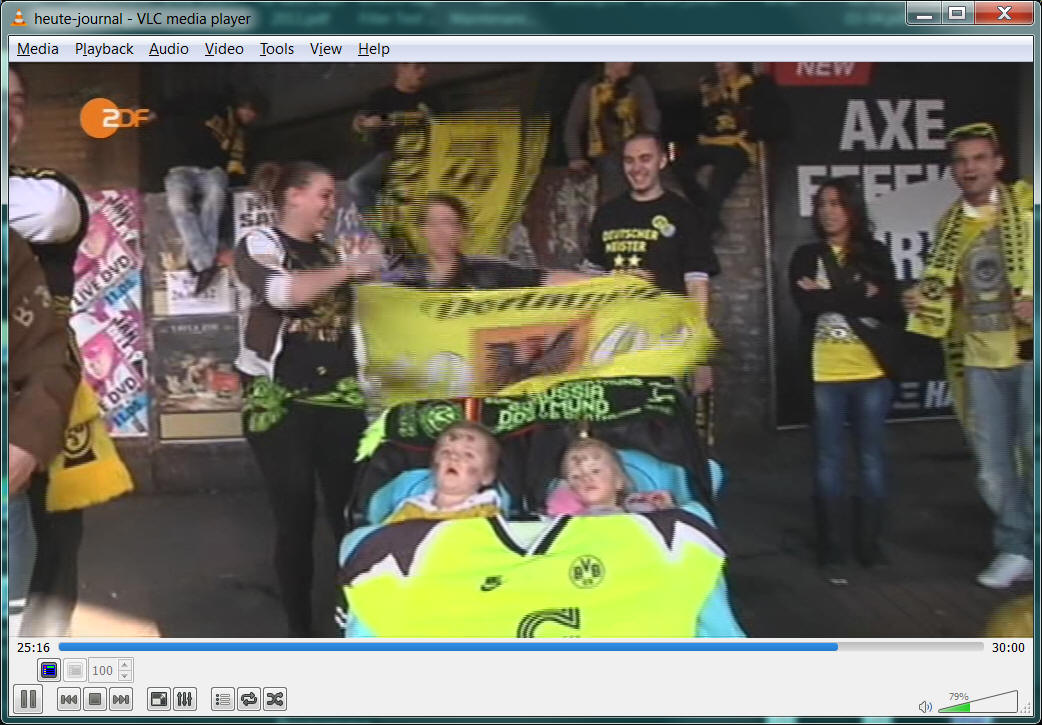

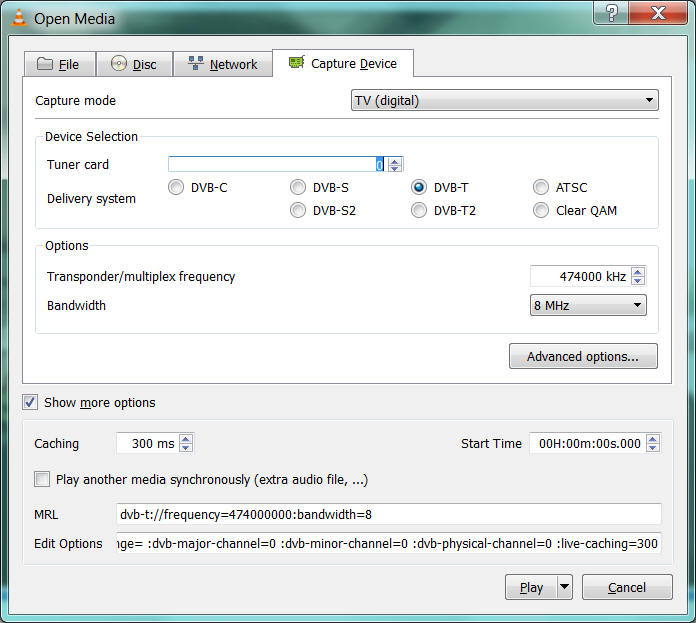

VLC Media Player

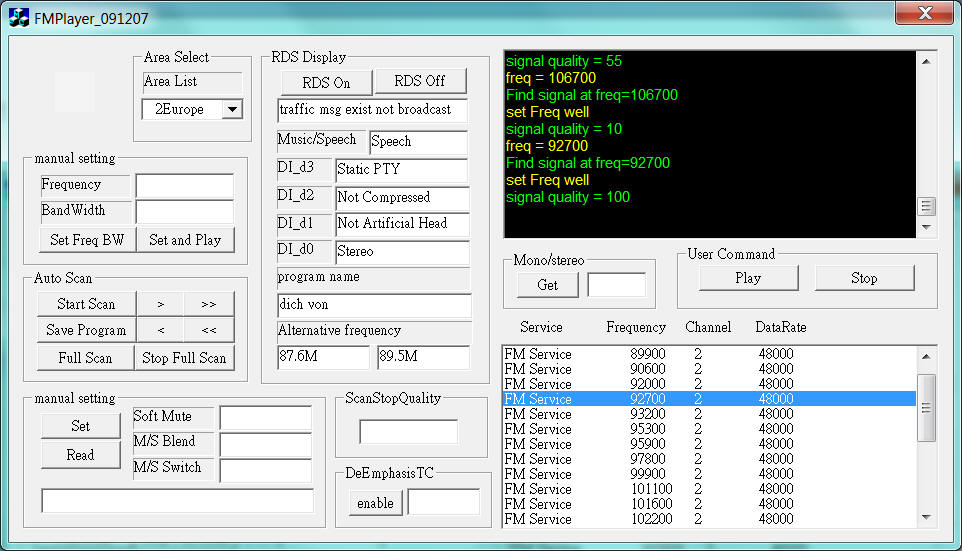

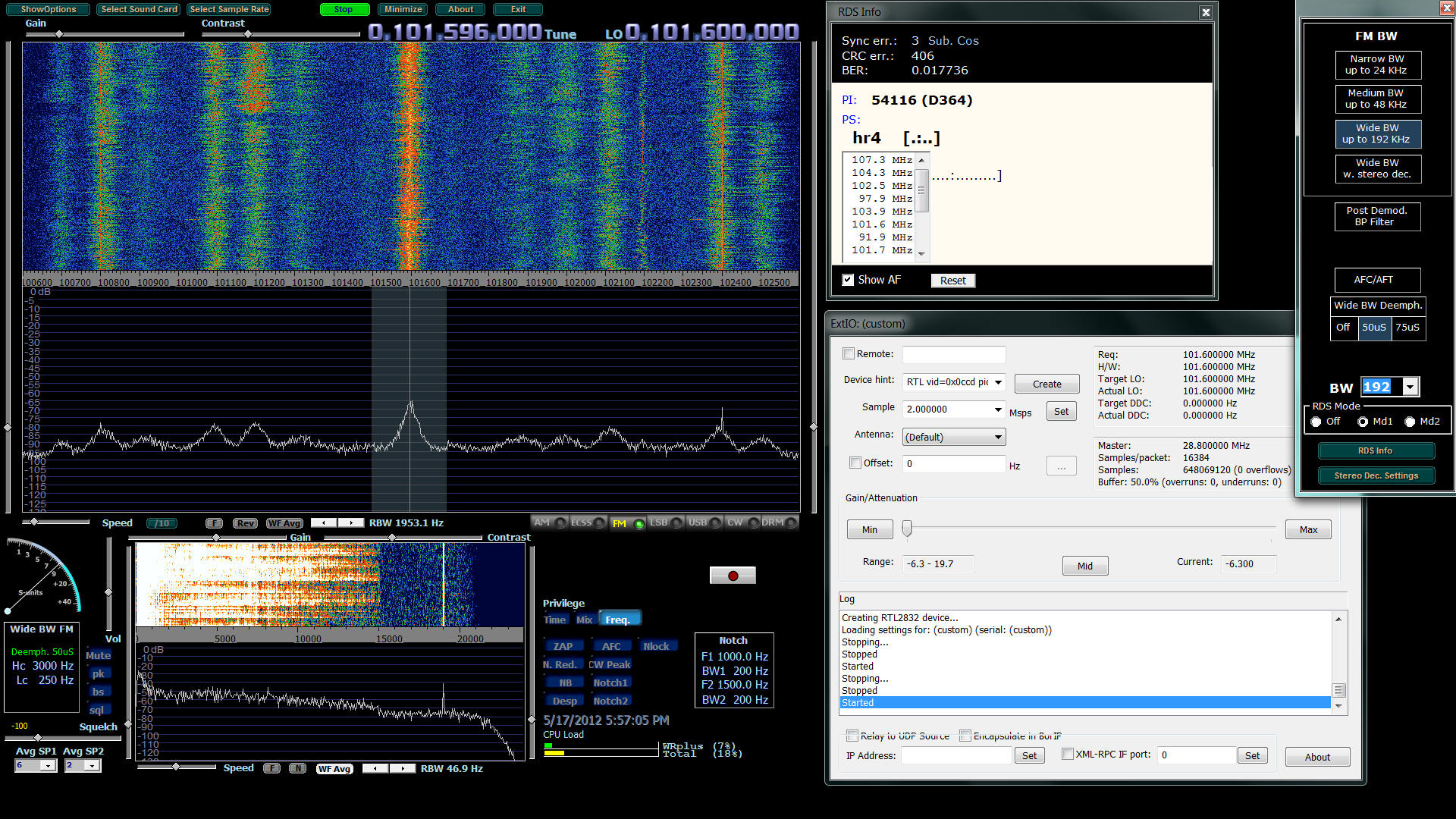

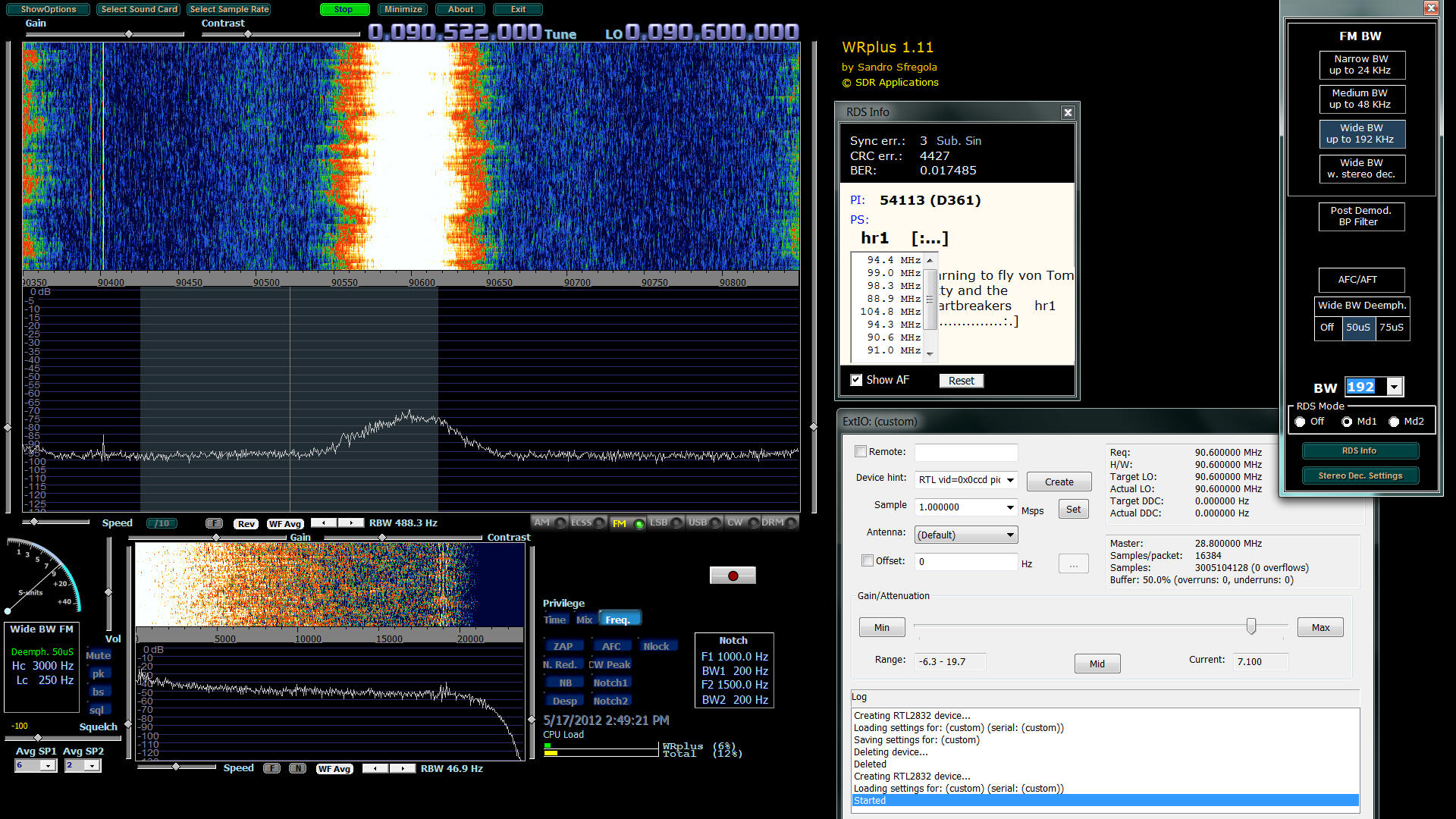

FM Empfang

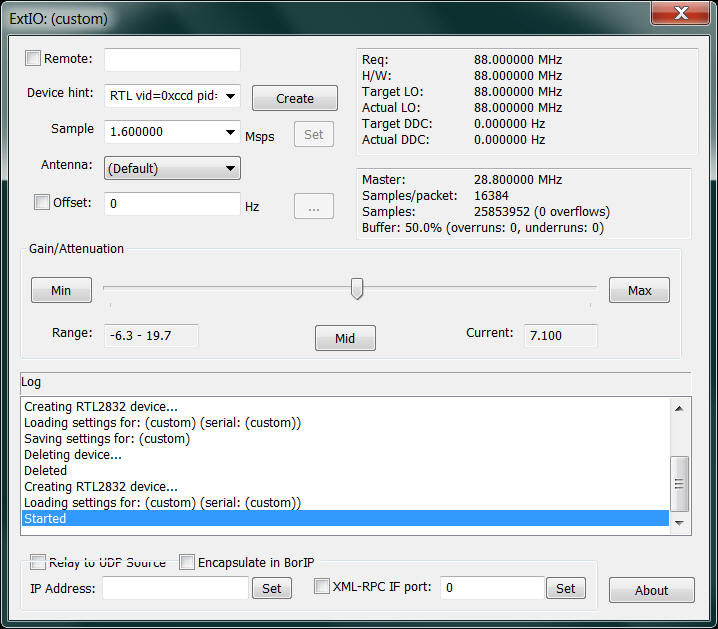

Damit der Stick erkannt wird ist unter Device hint: RTL vid=0x0CCD pid=0x00B4 einzugeben(Deutschlandradio NOXON DAB Stick).
Für einen anderen NOXON DAB Stick ist die entsprechende Product ID zu verwenden.

"; TERRATEC NOXON DAB Stick
; Driver Install Script for Windows XP/Vista/7 (64 bit)
; Copyright (c) 2006-11, TERRATEC Electronic GmbH

DriverVer = 05/17/2011,86.001.0504.2011
[DeviceList.NTamd64]
%DABStick.DeviceDesc%=Cinergy, USB\VID_0CCD&PID_00B3
%Deutschlandradio.DeviceDesc%=Cinergy, USB\VID_0CCD&PID_00B4
%RadioEnergy.DeviceDesc%=Cinergy, USB\VID_0CCD&PID_00B5
....."

[DeviceList.NTamd64]
%DABStick.DeviceDesc%=Cinergy, USB\VID_0CCD&PID_00B3
%Deutschlandradio.DeviceDesc%=Cinergy, USB\VID_0CCD&PID_00B4
%Fraunhofer.DeviceDesc%=Cinergy, USB\VID_0CCD&PID_00C6
%MediaBroadcast.DeviceDesc%=Cinergy, USB\VID_0CCD&PID_00B7

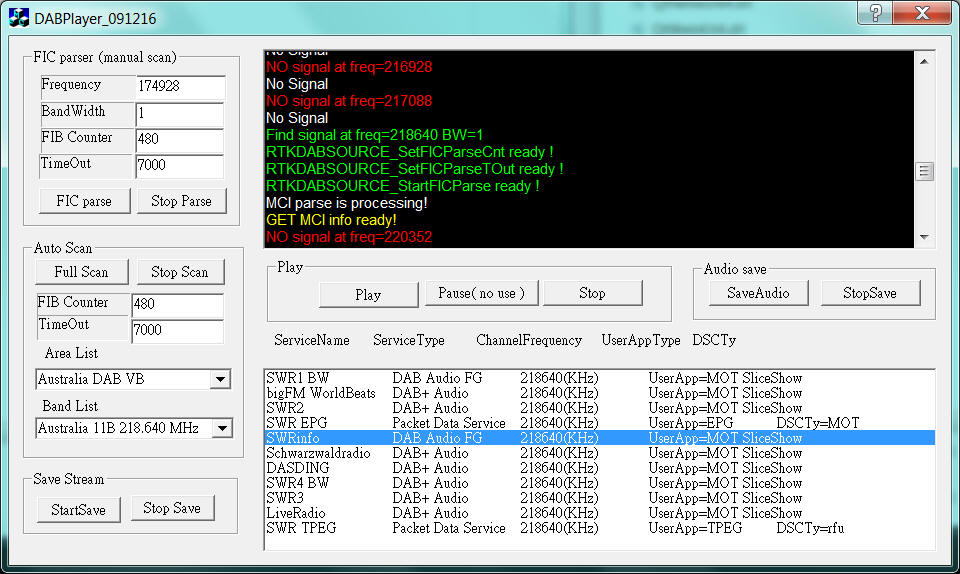

Alternative DAB/DAB+ MediaPlayer

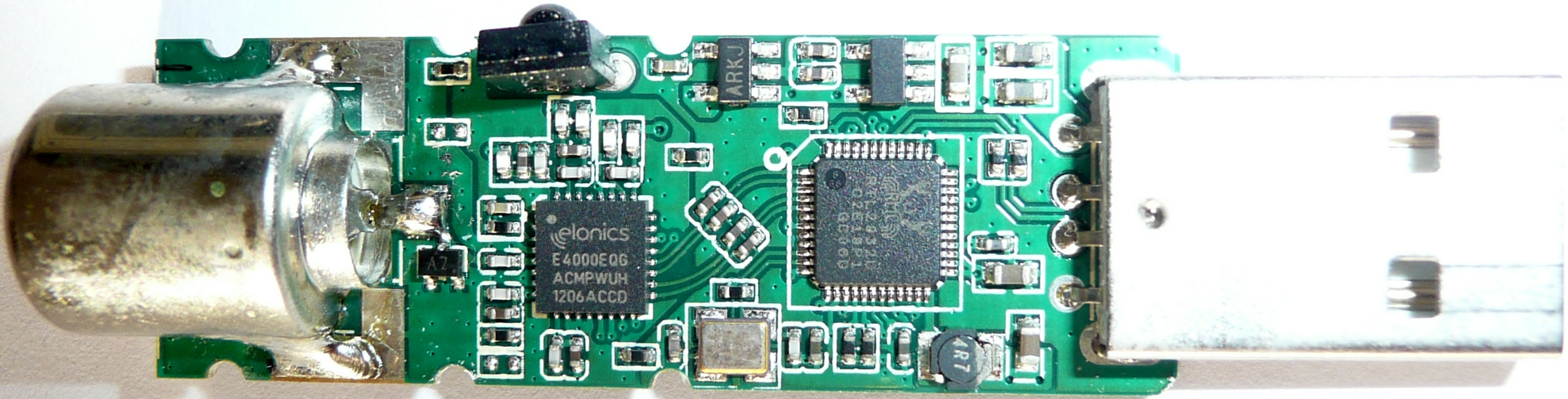

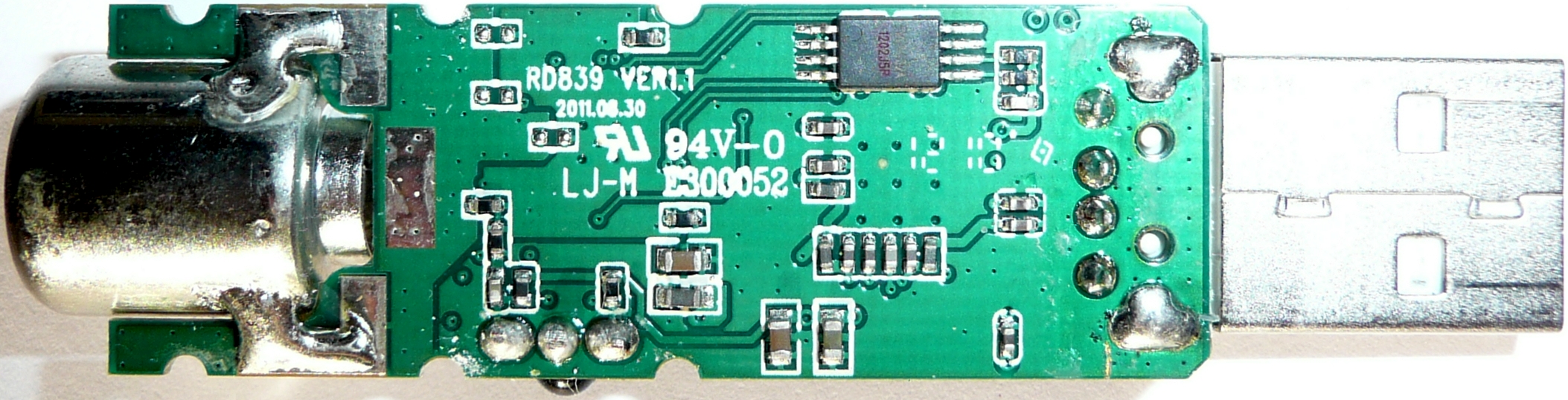

TREKSTOR DVB-T Stick Terres 2.0

Kennzeichnung auf Verpackung
GB-DVBTST-20-V1-10-120302
Desined & Engineered by TrekStor Germany
Made in China

- TrekStor DVB-T Stick Terres 2.0
- Magnetfußantenne
- Fernbedienung
- 1* Batterie CR2025
- Bedienungsanleitung
- Software-CD
- ArcSoft ToatalMedia
- D.Radio
- Driver

System Requirements
- OS: Microsoft Windows XP, Vista, 7
- CPU: 2 GHz P4; 1.6 GHz Atom/Centrion
- RAM: 1 GB (recommended)
- Graphic card: Support for DirectX 9.0c
- Sound card
- Free USB 2.0 port
- Windows Media Player 9

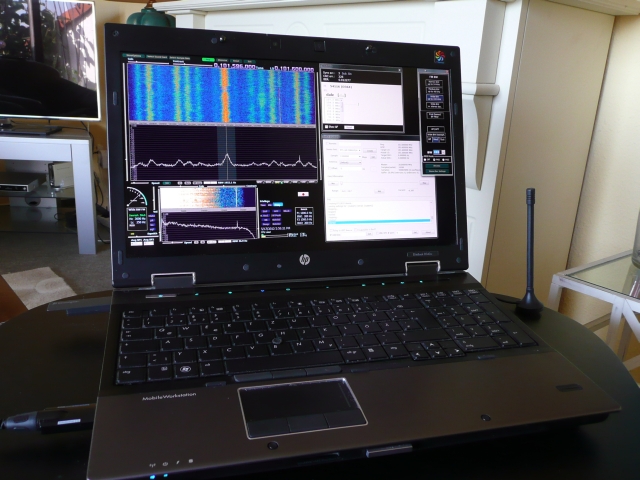

SDR Software Defined Radio

Realtek RTL2832U Based Software Defined Radio and more

Es ist nicht immer das Schirmungsmaß des Kabels zwischen CATV-Dose und Fernseher. es gibt auch die direkte Einstrahlung in den Empfänger.
Und eigentlich sollte man den Frequenzbereich räumen bevor eine neue, digitale Modulation eingeführt wird, welche mit genutzten analogen Empfangsgeräten oder anderen inkompatibel ist.

Verbreitungswege für Rundfunk(Hörfunk und Fernsehen)

Erfüllen andere Technologien die Anforderungen einer gemeinsamen Hörfunk- und Fernseh-Übertragung?
Fixed(indoor, outdoor), portable and mobile reception by using one transmission channel
DVB-T2/DVB-T2-Lite --> MPLP

Was wird mit unseren alten analogen Radio?

Nun, vom altem Auto, nicht historischem, trennt man(n) sich leichter. ;-)

Sind die AM-Bereiche bald nutzlos?
Wer ist am Frequenzspektrum interessiert?

OK, aber Kulturgut spiegelt auch Zeitgeist, Stand der Technik, State of Art und Nachhaltigkeit wieder....

	Rev.	Version	Ant	Hardware	VID	PID	DAB/DAB+ Player	Treiber	EAN-Code

NOXON DAB Stick	2		Teleskop-Antenne	Realtek RTL2832U Elonics E4000	0xCCD	0x00E0	DAB MediaPlayer
NOXON DAB Stick			Teleskop-Antenne		0xCCD	0x00B3	DAB MediaPlayer		4017273107745
NOXON DAB Stick DLR Version	1	K1b	Magnetfuß-Antenne	Realtek RTL2832U Fitipower FC0013	0xCCD	0x00B4	Deutschlandradio DAB MediaPlayer, 4.0.091	86.001.0504.2011	4017273107776
NOXON DAB Stick DLR Version	1	K1	Magnetfuß-Antenne	Realtek RTL2832U Fitipower FC0013	0xCCD	0x00B4	Deutschlandradio DAB MediaPlayer, 4.0.086	86.001.0504.2011	4017273107776(?)
NOXON DAB Stick	1		Magnetfuß-Antenne	Realtek RTL2832U Fitipower FC0013	0xCCD	0x00B3	DAB MediaPlayer

Product (status: 13.05.2012)	Hardware	VID	PID	Link	Information
All NOXON standalone products				Twonky MediaTomb	(alternative UpnP Software for Linux)
NOXON DAB Stick	Realtek RTL2832U Fitipower FC0013	0CCD	00B3		Kernel 3.0 and higher: klick here
NOXON DAB Stick (Rev.2)	Realtek RTL2832U Elonics E4000	0CCD	00E0		Not supported yet.
Important Note: The above drivers for Linux are developed by third parties. TERRATEC Electronic GmbH can therefore not guarantee smooth operation and still does not provide technical support for these drivers. As the Linux community is very much alive, the Internet should provide you with a quick solution for every problem there is. Disclaimer: We do not assume any legal liability for the content of websites linked with this site and we are not responsible for the content of the websites of such a Third Party. Source: TerraTec NOXON Products

Supported standard and interface
TV Standard	FC0011/FC0012 EOL	FC0013 MP	FC0014 ES 2011 Q4 MP
DVB-T	X	X	X
DVB-C			X
DVB-S
ISDB_T 1SEG	X	X	X
ISDB_T FULL SEG	X	X	X
CTTB (DTMB)	X	X	X
CMMB	X	X	X
ATSC			X
NTSC			X
PAL			X
SECAM			X
DAB	X	X	X
DAB+	X	X	X
FM	X	X	X
GPS		X	X

Interface	FC0011/FC0012	FC0013	FC0014
I/Q output interface	X	X	X
Low IF interface			X

Source: fiticomm 14th June 2012	EOL End of Life	MP Mass Production

RTL2832U	DVB-T COFDM Demodulator + USB 2.0

	The RTL2832U is a high-performance DVB-T COFDM demodulator that supports a USB 2.0 interface. The RTL2832U complies with NorDig Unified 1.0.3, D-Book 5.0, and EN300 744 (ETSI Specification). It supports 2K or 8K mode with 6, 7, and 8 MHz bandwidth. Modulation parameters, e.g., code rate, and guard interval, are automatically detected. The RTL2832U supports tuners at IF (Intermediate Frequency, 36.125MHz), low-IF (4.57MHz), or Zero-IF output using a 28.8MHz crystal, and includes FM/DAB/DAB+ Radio Support. Embedded with an advanced ADC (Analog-to-Digital Converter), the RTL2832U features high stability in portable reception. The state-of-the-art RTL2832U features Realtek proprietary algorithms (patent-pending), including superior channel estimation, co-channel interface rejection, long echo channel reception, and impulse noise cancellation, and provides an ideal solution for a wide range of applications for PC-TV, such as USB dongle and MiniCard/USB, and embedded system via USB interface.
General Description

Features
	COFDM complying with Nordig Unified 1.0.3, D-book 5.0, and ETSI 300-744
	Supports multiple IF frequencies (4.57MHz or 36.167MHz) and spectrum inversion
	Includes Radio Support (FM/DAB/DAB+)
	Includes ISDB-T(SBTVD-T) 1-Seg
	Supports Zero-IF input
	Single low-cost crystal for clock generation (±100ppm)
	Automatic transmission mode and guard interval detection
	Impulse noise cancellation circuits
	Automatic carrier recovery over a wide range offset (±800KHz)
	Superior performance with pre/post/long echo profiles
	Embedded adjacent and co-channel interference rejection circuit
	Delayed AGC with programmable Take-Over Point (TOP)
	7-bit ADC for RF signals level measurement
	Hardware MPEG-2 PID filters
	Infra-red port for remote control and wake-up, protocols supported are:
	Microsoft RC6 protocol
	NEC, Sony, SIRC, RC-5 protocol
	Eight general purpose I/O ports
	USB 2.0 Interface
	Supports USB Full/High speed
	Configurable vendor information via external EEPROM
	Passes USB-IF certification
	Signal 3.3V external power is required
	48-pin QFN (6x6 mm2) Green Package

Applications
	Portable DTV device
	USB dongle
	MiniCard

	Band	Analog Mod.	Digital Mod.
Radio	LW, MW, SW	AM	DRM(DRM30)
Radio	64-108 MHz	FM	DRM+, HD-Radio
Radio	174-240 MHz	---	DAB, DAB+
Radio	174-240 MHz	---	DRM+
Radio/TV	174-240 MHz	---	T-DMB
TV	174-240MHz	---	DVB-T/T2, DVB-T2 Lite
TV	470-862 MHz	---	DVB-T/T2, DVB-T2 Lite
TV	470-862 MHz	---	CMMB
TV	470-862 MHz	---	D-TMB
TV	470-862 MHz	---	ISDB-T, ISDB-Tb
TV	470-862 MHz	---	DVB-H
Radio	1452-1492 MHz	---	DAB
Radio/TV	1452-1492 MHz	---	T-DMB
TV	1672-1678 MHz	---	DVB-H(DVB-SH)
TV	470-862 MHz	---	MediaFLO
TV	1452-1492 MHz	---	MediaFLO
