ALDI MEDION PC MD8008 MD 8008 Netzteil FSP250-60MDN-120



Netzteil FSP250-60MDN-120 (1) REV:A

                                   Gibt es einen ähnlichen Model-Typ?



Hersteller:   FSP Group Inc.  http://www.fortron-source.de Sparkle Power Incorporated (SPI)
  Model Name List     form factors.org



  Power Supply Installation Guide     ATX Specification v2.2
FAQ FAQ  ATX12V Power Supply Design Guide v1.1
August 2000
      Technical Information ATX12V Power Supply Design Guide v1.3
April 2003
        ATX12V Power Supply Design Guide v2.01
Juni 2004
    ATX12V Power Supply Design Guide v2.2
März 2005
Interpretation der Modelnummer
Ziffer 1-3 4-6 7 8 9 10-12 13-17
Regel FSP Leistung - Anzahl der Ausgangsspannungen Variante   Funktionalität
Typ FSP 250 - 6 0 MDN -120 (1) REV:A
Interpretation FSP 250 W - 6 0

Lüfter 120 mm Durchmesser http://www.yateloon.com/

Funktion
W/PFC
Gleichrichter
Schaltregler
Überspannungsschutz

Bilder zum Innenaufbau des Netzteils

Power: 250 W
PFC power factor correction
Dimensions:
Ausgangsströme: normale Last oder Spitzenströme??? --> max. Ströme, unter der Beachtung +3,3 V*I3 & +5 V*I5= 165 W max
[Ok, das ist eine Supergleichung[+3,3 V & +5 V= 165 W max], nicht nach Adam Ries, soll heißen, dass die max. Last welche durch Belastung der 3,3 V und 5 V-Schiene entsteht nicht höher als 165 W betragen darf. Habe schnell noch die Ströme I3 und I5 eingefügt. ;-) mkn]

                  Reserve
Eingangwechselspannung 230-240V
Eingangsstrom 3A
Netzfrequenz 50-60 Hz
Netzsicherung T6,3AL /250 V +3,3 V & +5 V= 165 W max
DC Output, Ausgangs-Gleichstrom- Leistung des Netzteils, gesamt 250 W
Cable's Colour org/orange red/rot yellow/gelb purple/lila white/weiß blue/blau grey/grau black/schwarz
DC Output Voltage +3,3 V +5 V +12 V +5 V sb -5 V -12 V PG Signal ground
DC Output Current 14,0 A 25,0 A 12,0 A 2 A 0,3 A 0,8 A
+3,3 V & +5 V= 165 W max

Motherboard
CPU
RAM 512 MByte                 max. 2 GB
RAM 512 MByte                 zusätzlich
Lüfter
ATI-Grafik-Karte
Connectel XL
HDD0 160 GByte    0,72 A 0,35 A
HDD1 40 GByte   0,55 A 0,6 A         zusätzlich eingebaut 2nd HDD
DVD-RW   1,1 A 0,6 A
DVD-ROM
Floppy               zusätzlich eingebaut Floppy
USB-Ports                 0,5 A per USB-Port
Modem/TV-Tuner 0,35 A 0,35 A            ISDN
Tastatur KB-9908  --- 0,2 A --- --- --- ---
Maus  --- 0,02 A --- --- --- ---


Energiebilanz
Reicht die Netzteil-Leistung für Erweiterungen aus?

Das Netzteil ist der grundsätzlichen Hardware-Konfiguration angepasst. Sicherlich bedarf letztlich die Auswahl des Netzteiles eine experimentelle Bestätigung.
MEDION lieferte den Rechner auch mit zwei Festplatten aus. Somit dürfte die Frage der Nachrüstungmöglichkeit einer zweiten Festplatte geklärt sein.
Die interne Floppy-Nachrüstbarkeit wird des weiteren bestätigt. Bei der Konzeption und Entwicklung des PC's mussten der  typische Strombedarf für die zahlreichen USB-Schnittstellen, eine mögliche RAM-Erweiterung auf 2 Giga Byte und die zwei weiteren PCI-Slots berücksichtigt werden. Problematisch ist das Verhältnis der Spitzenströme zu den mittleren Strömen, sowie die maximal zulässige Verlustleistung.

Die Pentium-4-Motherboards belasten überwiegend die 12 Volt-Schiene. Über einen boardseitigen Schaltregler wird die Core-Spannung für die CPU-Versorgung gewonnen.

Problematisch sind die Spitzenströme und die dynamische Abhängigkeit. Alle Spitzenströme addiert ergeben eine sehr hohe Netzteilleistung.

Reserven

Spitzenströme während des Anlaufens der Laufwerke beachten.

  Spannung Spannung Spannung Leistungs-
aufnahme

Stromaufnahme bei +5 V +12 V +12 V
 (I peak)

Floppy 0,7A     3,5W
HDD Maxtor 40 GB 0,55 A 0,6 A 2,95 A   zusätzlich eingebaute Festplatte
HDD 160 GB 0,72 A 0,35 A 2,8 A (?)

FAQ

FAQ

Scource: FSP

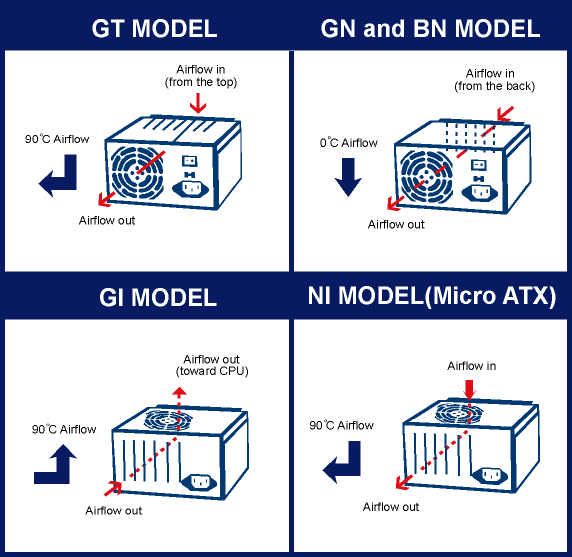

Airflow der verschiedenen Gehäuse-Ausführungsvaríanten

Das verbaute Netzteil ist ein GT Model.

Scource: FSP

Remote ON/OFF control: The power supply shall accept a logic open collector level which will disable / enable all output voltage (excluding +5V standby). Source: FSP
Was ist der Unterschied zwischen einem ATX und Micro-ATX-Netzteil? Die Unterschiede sind der Form Factor und die Ausgangsspannungen:
Micro-ATX liefert 4 Ausgangsspannungen (+5V, +12V, -12V, und +3.3V).
ATX liefert 5 Ausgangsspannungen (+5V, +12V, -5V, -12V, und +3.3V). Eigentlich 6 Spannungen, da + 5V sb auch bereitgestellt wird. mkn.

MD8008
- Netz-Schalter
- ATX-Netzteil mit 6 Ausgangsspannungen
- Lüfter 120 mm
- mit  Power Faktor Korrektur (PFC)
- mit Noise Killer

Die +5 V sb  Standby-Spannung, diese wird auch im heruntergefahrenen PC zur Verfügung gestellt. USB-Anschlüsse werden mit 5 Volt versorgt.  ---> ATX Specification v2.2

Welcher Spezifikation folgt das Netzteil ? ATX 12V ver.1.3, FSP ---> PN-Serie (120mm Fan), nicht alle Empfehlungen des Standards werden realisiert

Gibt es einen ähnlichen Model-Typ?

- FSP250-60GTV(LN), jedoch anderes Gehäuse und nur 80 mm Lüfter ---> Zeichnung
- FSP250-60MDN-120 (1) REV:A
- FSP300-60PN(PF), Gehäuse und Lüfter ok, aber 300 W  --->Zeichnung

Einschaltstrom der Netzteile ist sehr hoch.

---------------------------------------

NT out of order, trying to repair 19.02.2013 [mkn]

no circuit diagram
