Institute of Electrical and Electronics Engineers
(IEEE) standard for wireless LANs (WLANs), 802.11
IEEE802.11a(5 GHz, 54 Mbit/sec)
Germany: 5150-5350 MHz; 5470-5725 MHz
IEEE802.11b (2,4 GHz, 11 Mbit/sec)
802.11g
802.11a, b, d, e, g, h, i, j
Wireless LAN Association (WLANA) The Wireless Networking Industry's Indormation Source
www.wi-fi.com Wireless Ethernet Compatibility Alliance (WECA) Wi-Fi™ (IEEE 802.11b) wireless LAN technology
WECA’s mission is to certify interoperability of Wi-Fi (IEEE 802.11) products and to promote Wi-Fi as the global wireless LAN standard across all market segments.
The Wi-Fi™ logo is a registered trademark of WECA and may not be used unless WECA Board Authorization is received. The use of this logo designates that a member company has a certified product and that the product has passed the Wi-Fi™ testing and the member company has been granted the use of the logo to signify interoperability by the Board of Directors of WECA.
Beachten Sie bei grundstücksüberschreitendem Betrieb die Bestimmungen der Regulierungsbehörde für Telekom und Post (Vfg.122 vom 21.05.1997).
IEEE802.11b (2,4 GHz, 11 Mbit/sec)
Anlässlich der CeBIT 2001 stellte die Firma Netgear erstmals eine eigene Produktlinie für drahtlose Vernetzung nach dem WLAN-Standard IEEE 802.11b vor, der für bis zu 11 MBit/s ausgelegt ist. Notebooks oder Desktop-Rechner kann man mittels der PC-Card MA401 vernetzen. Den Übergang ins verkabelte LAN verschafft der Access Point ME102 or Wireless Router MR314.
PC LAN Network
Ethernet
LAN Network
Switch for connecting of various PC's
wireless access point
PCMCIA card for Laptop, plus adaptor for desktop PC
DSL router for internet access via modem, modem with Ethernet adapter like
ADSL cable modem
Institute of Electrical and Electronics Engineers (IEEE) standard for wireless LANs (WLANs), 802.11
- ad-hoc mode (or Peer-to-Peer workgroup
mode)
- infrastructure mode needs an
access point
Channel | Center Frequency | Spread Frequency Band |
1 |
2412 MHz |
2399.5 MHz – 2424.5 MHz |
2 |
2417 MHz |
2404.5 MHz – 2429.5 MHz |
3 |
2422 MHz |
2409.5 MHz –2434.5 MHz |
4 |
2427 MHz |
2414.5 MHz –2439.5 MHz |
5 |
2432 MHz |
2419.5 MHz – 2444.5 MHz |
6 |
2437 MHz |
2424.5 MHz –2449.5 MHz |
7 |
2442 MHz |
2429.5 MHz –2454.5 MHz |
8 |
2447 MHz |
2434.5 MHz – 2459.5 MHz |
9 |
2452 MHz |
2439.5 MHz –2464.5 MHz |
10 |
2457 MHz |
2444.5 MHz –2469.5 MHz |
11 |
2462 MHz |
2449.5 MHz – 2474.5 MHz |
12 |
2467 MHz |
2454.5 MHz – 2479.5 MHz |
13 |
2472 MHz |
2459.5 MHz – 2484.5 MHz |
Übersichtdarstellung zum WLAN durch Bachert Datentechnik GmbH
802.11b Product Family- Frequently Asked Questions
Troubleshooting Wireless Products
Manufacturing:
Cameo Communications, Inc. | Card SOHO-WL16P | |
Delta Networks, Inc. | Broadband Access Router DR-E304W | DR-E304W |
Wireless PCMCIA LM-WP 100RA | LM_WP100RA |
Further Partners:
Atheros Communications, Inc.
Broadcom Corporation
National Semiconductor networks.national.com
FutureSmart Networks, Inc.
Zero-Knowledge® Systems
Chip Sets
Intersil Prism Wireless LAN Verschiedene Chip Sets werden vorgestellt, Installationsanleitung für WLAN, interessant bei Interesse für den technischen Hintergrund
Mehr über den typischen Aufbau eines Referenzdesigns findet man hier
NETGEAR MR314 MR314 802.11b Wireless Cable/DSL Router and Access Point
Der Router FM114P bieten u.a. eine Firewall, den integrierten Printserver und eine abnehmbare Antenne.
DSL Router with Ethernet-Port
Und wie sieht es im Inneren des Routers MR314 aus?
Informationen zur verwendeten modifizierten MA401(mit externer Antenne): http://www.fcc.gov/oet/fccid/ FCC-ID: PD5LMWP100
Neesus Datacom Inc. developes 802.11 Access Point software
NETGEAR MR314MR314 802.11b Wireless Cable/DSL Router and Access Point |
![]() |
LAN Wireless LAN | |
Reichweite | 100 m in geschlossenen Räumen, 350m außerhalb |
LAN-Merkmale | Unterstützung für DHCP-Server, integrierter 4-Port Switch |
Wireless-Merkmale | |
- Standardkompatibilität | IEEE802.11b |
- Datenübertragungsrate | bis zu 11Mbit/s, umschaltbar zwischen 11, 5,5 und 1Mbit/s |
Roaming | innerhalb IEEE802.11b komp. drahtlos.Netzwerkinfrastruktur |
- Setup | Konfiguration per Webbrowser im drahtgebundenen oder drahtlosen LAN |
- Sicherheit | Paßwortschutz gegen unbefugtes Ändern der Konfiguration, Unterstützung der 64-bit und 128-bit WEP Verschlüsselung |
Routing-Protokolle | TCP/IP, RIP-1, RIP-2, DHCP, NAT+, PPPoE, IPSec |
Schnittstelle für WAN |
WAN: 10BASE-T, RJ4-5 |
Schnittstelle f. Wireless-LAN | (drahtlos) |
- Router | |
- Standards | IEEE802.11b -kompatibel |
- Antenne | Integrierte Antenne |
- Frequenzbereich | 2,4 - 2,4835GHz |
- Modulation | Direct Sequence Spread Spectrum (DSSS) |
- Datenübertragungsraten | 11Mbit/s, 5,5Mbit/s, 2Mbit/s, 1Mbit/s mit Auto Fall Back |
- Kanäle | Europa: 13 Kanäle USA, Kanada : 11 Kanäle |
Verschlüsselung | 40/64 und 128-Bit WEP Encryption |
Schnittstelle für Wired-LAN | (drahtgebunden) |
- Standards | IEEE 802.3u-100Base-TX-kompatibel |
- Datenübertragungsrate | 10/100Mbit/s mit Auto-Sensing |
- Übertragungsmodus | Halbduplex / Vollduplex mit Auto-Negotiation für 10Mbit/s und 100Mbit/s |
- Unterstützte Medien | Kategorien 3,4,5 für 10Base-T Kategorien 5 für 100Base-TX |
- Kabellängen | max. 100 m. Entfernung zwischen Hub und Node |
- LAN-Anschluß | 4 * 8-poliger RJ-45-Anschluß gemäß ISO / IEX8877: 1992 |
- Lieferumfang | Installations-CD-ROM , externes Netzteil, Handbuch |
- Treiber | Windows 95/98/ME/2000/NT/XP |
Stromversorgung | externes Netzteil, 12 V DC 1.2A |
Elektromagnetische Emission | FCC Part 15 Class B EN 55 022 (CISPR 22), Class B VCCI Class B |
FCC-ID | PD5LMWP100 (Radio Module Inside) |
CE Marking | |
Abmessungen | |
Breite | 253 mm |
Höhe | 35 mm |
Tief | 181 mm |
Betriebsumgebung | Temperatur: 0°C
bis 40°C Luftfeuchtigkeit: max. 90%, nicht kondensierend |
Garantie | Router: 5 Jahre, Netzteil: 2 Jahre |
Model MR314 FAQ Cable/DSL 802.11b Wireless Router
Wireless PC-Card MA401 | ![]() |
Funkdatenrate | 1, 2, 5,5, 11 MBit/s (Autoraten-fähig) |
Frequenz | 2.4 GHz to 2.5 GHz Direct Sequence Spread Spectrum (DSSS) |
Verschlüsselung | 40 Bit (64 Bit) WEP-Verschlüsselung 128 Bit WEP-Verschlüsselung |
Höchstlanzahl von Computer im Netzwerk |
Begrenzt durch die Menge der Pakete, die von jedem Knoten erstellt wird (in der Regel 30 bis 70) |
Busanschluss | PCMCIA Type II PC-Karte |
Treiber | Microsoft Windows 95B, 98, NT, 2000, Millennium,
XP
Achtung Windows 95 wird nicht unterstützt! |
Abmessungen | |
Breite | 54 mm |
Höhe | 5 mm |
Tief | 85 mm |
Gewicht | 43,4 g |
Status LEDs | Funkaktivität |
Betriebsumgebung | Betriebstemperatur: 0 bis 55°C Betriebsluftfeuchtigkeit: 10 bis 90% nicht kondensierend |
Elektromagnetische Emission (EMC) | FCC Teil 15 Klasse B, CE |
FCC-ID | PD5LMWP100 |
CE Marking | |
Garantie | 5 Jahre |
Informationen zum internen Aufbau der MA401: http://www.fcc.gov/oet/fccid/ FCC-ID: PD5LMWP100
Die MA401 wird in einer modifizierten Variante, für den Einsatz im Router MR314, mit externer Antenne gefertigt: http://www.fcc.gov/oet/fccid/ FCC-ID: PD5LMWP100
CE Zertifizierung MA401 802.11b Wireless PC Card
Netgear.de Support MA401 zusätzlich empfohlen: Netgear.com Support MA401
Datenblatt
MA401
Installationsanleitung MA401GR_qcard.pdf
Treiber
802.11b Product Family- Frequently Asked Questions
Model MA401 FAQ 802.11b Wireless PC Card
MA401
Wireless PC Card Reference Guide, 84 pages
Netgear: Zehn einfache Schritte für Ihre Wireless LAN Sicherheit
Intersil Prism Wireless LAN Verschiedene Chip Sets werden vorgestellt, Installationsanleitung für WLAN
August 28, 2003: The PRISM Wireless LAN business is now part of GlobespanVirata.
March 1, 2004: Conexant and GlobespanVirata Merger Creates a Worldwide Leader in Communications Semiconductors
agere systems Hermes
D-LINK D-Link.de ftp://ftp.dlink.de D-Link User Forum D-Link-Forum.ch
D-Link Air DI-514 |
[27.02.2005] |
2,4 GHz Wireless Router
11Mbit Wireless Internet Gateway plus Switch
FCC-ID: KA2DI-514
D-Link Air DWL-510 |
[27.02.2005] |
Air Wireless LAN 11 Mbit PCI Bus Card
FCC-ID: KA2DWL-510A1
PLOTECH CO,. LTD. Hersteller der Leiterplatte
WANSHIH ELECTRONIC CO., LTD. Hersteller der Antenne
D-Link Air DWL-610 |
[24.02.2005] |
DWL-610 Air Wireless LAN 11 Mbit CardBus Card
Standard IEEE 802.11b, mit 11 Mbit Datentransferrate
Product Features:
Datenblätter, Bilder und Handbücher.
Treiber zum DWL-610 finden Sie in D-Link's Download-Bereich.
FCC-ID: KA22002060009-1
Aufbau
FCC-ID
RF Chip SA2400 Philips
Hersteller, Provider, Sales WLAN Components
SAMSUNG MagicLAN SWL-2000N 11Mbps Wirless LAN PCMCIA Card
Software: Siemens LinkTest v1.0, läuft auch mit der MA401(getestet unter Windows 2000)
Teletronics WL 11000 FCC ID: LLM002WL11000-1
Seattle Wireless.net u.a. umfangreiche Link-Sammlung
Public Hot Spots, öffentliche lokale Funknetze, drahtloser Internetzugang im öffentlichen Bereich
http://www.wlan-germany.com
http://www.wifinder.com
Übersicht von Public Hot Spots in DE: mobileaccess.de - public spots in deiner nähe -
Flughafen, Hotels, Konferenzcenter
Millennium Hotel and Ressort Stuttgart
Kempinski Hotel Airport München
Flughafen München Internetzugang, wireless LAN
Wireless LAN Flughafen Frankfurt
WLAN Wireless Local Area Network an Hochschulen, Universität Rostock
Projekt Verfunknetzung Thüringen
http://www.dafu.de/redir/hotspot.html
Private Hotspots
www.personaltelco.net/index.cgi/WirelessCommunities#line45
Weltweites Romaning in WLAN's Pass One
Sicherheit in wireless LAN
128 Bit Verschlüsselung
Virtual Private Networks(VPN)
Vernetzung mehrerer PC oder peripherer Geräte über Funk
Basic Components of WLAN
Access Point
PC-Card with Antenna
Workgroup Bridge
Switch, Router
Wireless Access Point
Wireless PC-Card
Wireless PCI-Adapter
Wireless USB-Adapter
IEEE 802.11b WLAN
11 MBit/s
http://www.hoelzner.de/security/wlan.php
NetStumbler Discovery of local WLANs, works only with Hermes-Chip-based cards.
http://www.geschonneck.com/security/
Erhöhung der Reichweite durch externe Antennen
WLAN Komponenten müssen hierfür vorbereitet sein: Antenne abnehmbar oder
zusätzliche Antennenbuchse
Bei Außenantennen den Blitzschutz beachten, Blitzeinschlag, atmosphärische
Überspannungen ableiten
Blitzschutz, Überspannungsableiter in die Antennenzuleitung einfügen zum
Schutz der Hardware
Huber+Suhner fertigt geeignete Überspannungsableiter und Antennen an.
Hausgemeinschaft, örtlicher Verein
Finanzierung,
Zielsetzung: Kommunikation, Internetzugang, DSL-Anbindung
Rechtliche Belange
Grundstückübergreifend, wohnungsübergreifend
Coverage Area, Versorgungsbereich
Reichweiteerhöhung
Grundsätzliche Möglichkeiten:
Sende-Leistung
Empfänger-Empfindlichkeit
Position der Antennen
Relay-Stationen
http://www.wuermtal-wireless.net/
Warum?
- Vernetzung der Rechner und Drucker in einem Netzwerk ohne Kabel
- gemeinsame Nutzung eines Internet-Zuganges
- Mobilität der Laptops bei Nutzung der Ressourcen der Desktops, des
Internetzugangs und Druckers, erhalten.
- Vermeidung eines Netzwerkkabels bei Nutzung des Laptops
- Mobilität innerhalb der Wohnräume eines Hauses oder einer Wohnung,
einschließlich der Kellerräume, Terrasse, des Gartens, usw.
Hardware-Voraussetzungen
Basisstation
WLAN-Karten (PCI (Adapter), PCMCIA, USB)
zu vernetzende PC und Laptops, Drucker
Internet-Modem (DSL, ISDN, analog)
Router
Der Zugang zum Internet muß unabhängig von einem anderen Rechner des Netzwerkes erfolgen. Ansonsten muß dieser ständig zugänglich und im Betrieb sein.
DSL-Anschluß
Router
Switch
WLAN-Access-Point
Sicherheit im Wireless LAN |
[27.02.2005 mkn] |
Drahtlose Übertragung bedeutet Übertragung im Äther. Sie betreiben mindestens zwei Sende- und Empfangsstationen, welche miteinander kommunizieren und eine Verbindung zum Austausch von Daten aufbauen. Die erzielbare maximale Reichweite wird u.a. durch den Standort der Antennen, die abgestrahlten Sendeleistungen, Empfängerempfindlichkeiten, die gewählte Übertragungsgeschwindigkeit sowie den Dämpfungswerten der Übertragungsstrecke, beeinflusst durch die konkreten Verhältnisse der Umgebung, bestimmt. Die maximale Entfernung wird bei direkten Sichtverbindung beider Antennen erzielt.
Zielsetzung des Netzaufbaus
Sicherheit
Wahl des Standortes der Basisstation
benötigte Reichweite, Entfernung der Netzteilnehmer
Sicherheit
Verhindert oder erschwert soll der unberechtigte Zugriff auf das Netzwerk
- Internetverbindung
- Verbindung zu den Netzwerkteilnehmer
Massnahmen zur Netzsicherheit
Veränderung der Standardvorgaben der eingesetzten Geräte
Router (Basisstation)
- Benutzername, falls möglich. Mitunter ist "admin" für den
Administrator fest vorgegeben
- Kennwort
- IP-Adresse in der Regel 192.168.0.1
- SSID ---->default
- SSID-Kennung abschalten
- DHCP: automatische Adressen-Vergabe für Teilnehmer abschalten
- MAC-Adressen der Teilnehmer eintragen
- Kanal ändern, default: Kanal 6 Nicht den gleichen Kanal von erreichbaren
Netzen der Umgebung verwenden.
Client
Verschlüsselung aktivieren, dies betrifft den Router und die wireless
Teilnehmer
- WEP
- WAP
Wechseln Sie von Zeit zu Zeit Ihre Sicherheitseinstellungen.
Teilnehmer im WLAN oder auch im LAN, falls der Router einen Switch enthält und dort auch Teilnehmer angeschlossen sind
- Firewall IP Adressen freigeben
- Verzeichnis-Freigabe Paßwortabfrage aktivieren
Reduzierung der Sendeleistung der Basisstation
- Steuerbarkeit
- Dämpfungsglieder in der Antennenzuleitung der Basisstation, falls die Antenne
Standort der Basisstation
- im Zentrum des Netzwerkes bei gleichmäßiger Streckendämpfung zu den
Teilnehmern (Anzahl der zu durchringenden Wände oder Decken), maximale
Entfernung vom Fenster
Schauen Sie sich regelmäßig Ihre RF-Umgebung (HF-Umgebung) an. Wieviel Netzwerke kann ich an meinen Standort sehen? Welche RF-Kanäle werden benutzt? Testen Sie das eigene Netzwerk.

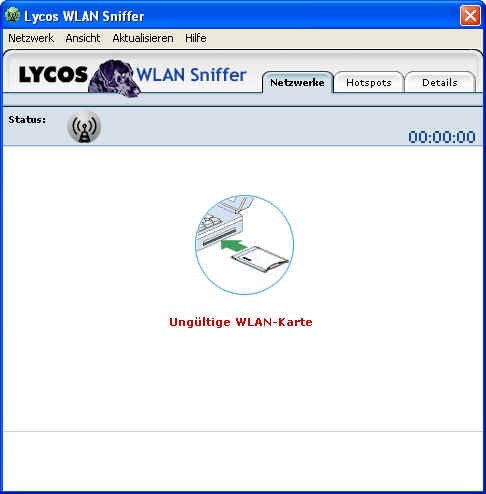

Der Lycos WLAN-Sniffer
von Lycos erleichtert das Auffinden von
Hotspots und bietet eine umfangreiche Sammlung von mehr als 7.000
Hotspot-Standorten in Deutschland (Februar 2005).
Voraussetzungen: Laptop mit WLAN-Karte,
WIndows 2000 oder XP, Microsoft IE (ab Version 4)
- funktioniert somit nicht mit PCI-Karte DWL-510 im MD8008 ---> Sniffer's
Antwort , die Datenbank ist abrufbar
Erfolgreich getestet mit DWL-610 und MA401 im Laptop HP Omnibook XE3
Netstumbler ist universeller
nutzbar, bietet aber keine Datenbank.
Erfolgreich getestet: DWL-510, DWL-610, MA401
Was ist G-plus?
-------------------------------------------------------------------------------------------------------------
Funknetzwerke
HomeRF Home Radio Frequency
wireless PC networks and DECT phone
Version 1.2 1,6 MBit/s
Version 2 10MBit/s
HomeRF European Work Group
Proxim
Siemens
Datarate ...720 kBit/s, small distance 10 m
BlueFritz!
Panasonic schnurloses Telefon KX-TCD 707, Basisstation hat ein ISDN-Modem integriert, Mobilteil des Telefons kann über serielles Kabel mit dem PC verbunden werden
Updated on 24. Januar 2013.
