mRS miniVNA Tiny [07. 07.2014, mkn]


miniVNA Tiny


  HamRadio 2014
Hersteller: mRS mini Radio Solutions support@miniradiosolutions.com
  Verkäufer: WiMo , Herxheim
  Datum: 08.07.2014


Lieferumfang

- miniVNA Tiny
- USB Kabel
- Hardware Guide in DE und EN , je zwei Seiten
- Verpackung



Serial Number:  00052
FW: Version 1.0 22.Juni 2014


Zubehör(optional):
- 21010.SMA Calibration Kit (Short/Open/Load SMA)

  Technische Daten
Frequenzbereich 1 – 3000 MHz
Reflection S11
Transmission S21
Impedanzbereich (Z) 1 – 1000 Ω
Generator -6 dBm @ 500 MHz
Dynamikbereich bis zu 70 dB @ 500MHz Dynamikbereich ? return loss? Transmission?
"bis zu "... kann sehr wenig sein...
HF-Anschluß 2 × SMA-f (Buchse)
Stromaufnahme 370 mA @5V (USB)
Gewicht 70 g
Größe 66 x 66 x 28 mm
Anschlüsse DUT, DET, USB DUT: Device Under Test
TCXO ja
Technische Dokumentation Die mitgelieferten Dokumente(Hardware-Guide, technische Daten) sind unzureichend. [09.07.2014, mkn]
FW-Updates
version 1.0 update 22/06/2014 to correct a bug in Generator mode
Software
vna/J by DL2SBA
miniVNA Android application --> Blue VNA
Zplots  - Impedance Plots using Excel Charts

User Manual DE by DC1DV

User Groups

YAHOO! miniVNA † -> https://groups.io/g/miniVNA
Google+ VNA
miniVNA Android
Kennt jemand den mini-VNA Tiny 1-3000 MHz?   --->

- Bilder vom Innenleben
http://www.mikrocontroller.net/

  Review

A short review of antenna and network analyzers   by rigexpert
   miniVNA Tiny - a few experiments
miniVNA Tiny - Netzwerkanalysator und mehr für 1 MHz bis 3 GHz, R. Müller - DM2CMB  FUNKAMATEUR 66(2017) H. 2, S.141-145
 - Ergänzungen zum Beitrag dm2cmb_minivnatiny.pdf
  miniVNA tiny - generator output level - reloaded
 - miniVNA tiny - generator output level



Usage
  Rechner
DELL OptiPlex 745, Windows 7 Prof, SP1, 64-bit aktuell: Windows 10 Pro, Version 1607,  64 bit
Laptop HP EliteBook 8540w aktuell: Windows 10 Pro, Version 1607,  64 bit
Installation USB-UART Treiber
vna/J by DL2SBA
ab Version 3.0.0 einschließlich miniVNA Tiny
Setup

Was wird benötigt?
- PC, SW: USB-Treiber, vna/J, SW-Manuals(pdf, hardcopy)
- Frequenzzähler 1-3 GHz
- SMA Calibration Kit (50 Ohm Load, OPEN, SHORT), einschließlich technischer Daten
- kurzes Koaxialkabel
- Adapter SMA-m/BNC-f, ...
09.07.2014
FW 1.0
vna/J FW Tiny V1.0
10.07.2014
Software Update auf vnaJ 3.0.3
History  --->   History 3.0.8
09.07.2014, vnaJ 3.0.1
Frequenzkalibrierung nicht möglich
10.07.2014
Mit Version vnaJ 3.0.3 funktioniert die Frequenzkalibrierung
Gemessen: 1.499.972,1 kHz
















- Frequenz des Generators durch Ticks einstellbar
- Gemessen: 1.500.000,03 kHz

- Drift des Oszillators
- Genauigkeit des Frequenzzählers
vnaJ 3.0.3

Signalgenerator

-Ausgang: DUT



- miniVNA tiny - generator output level - reloaded
 - miniVNA tiny - generator output level
Signalgenerator
Signalgenerator
Test der erzeugten Frequenzen

Eingestellt, gemessen
Schrittweiten
Signalgenerator ON
Messung Reflexion
09.07.2014

DUT: CAL SMA 50 Ohm

Fragen
- Peak bei 1,5 GHz nicht korrekt, Fehler des Gerätes oder der Auswertung der Messdaten durch die Software
Referenz CAL 50 Ohm
Reflection CAL
SMA 50 Ohm
Kalibrierung für Transmission-Mode(Durchgang)
11.07.2014
Sorry, kein SMA-Kabel vorhanden. Verwendet wurden zwei SMA-m/BNC-f Adapter und ein Koaxialkabel RG 223(2 * BNC-m-Stecker, Länge: 17cm)
- Kabellänge zu kurz, starke Krümmung notwendig
- mechanische Spannung auf SMA-Anschlüße
- wären zwei Kabelstücken und ein Durchgangsadapter sinnvoller?
erst speichern und danach übernehmen
Messung Transmission(Durchgang)
CAL-Durchgangskabel gemessen -;

Fragen

- Sollte nicht TL(dB)= 0 dB erscheinen? Nur geringfügige Abweichung.

- Peaks bei 1 und 1,5 GHz ?
- Fehler des Gerätes oder der Meßwertauswertung und Darstellung?
Transmission
- Dynamik
Meßaufbau
- 2*Adapter SMA-m/BNC-f
- 2* 50 Ohm Kabel, BNC-m, 15,5 cm
- BNC-through, f-f
DUT*: abgeschlossen mit 60dB Dämpfungsglied, 50 Ohm
Temperaturanzeige
- Frequenzdrift LO?
- Wo wird die Temperatur gemessen?
Kalibrierung
Calibration Kit
Nutzung der Genauigkeit des miniVNA Tiny
Güte des Calibration Kits
Wer kalibriert wen?
Was wird kalibriert?
Kalibrierung und Grundgenauigkeit des Meßgerätes
Was ist dem Meßgerät in Sachen Kalibrierungskit mitzuteilen oder mißt es allein?
Wärmeentwicklung beachten, 5-10 min warten, Temperaturanzeige  pegelt sich zwischen 50-55 Grad Celsius ein
MiniVNA Calibration by KP4MD

Alles hat seinen Preis, auch die Qualität eines Kalibrierungs-Kits.
DUT: 50 Ohm Load, CAL

Der DC-Widerstand: Impedanz bei Frequenz= 0 Hz!
OK, einfache Feststellung, aber dieser bestimmt immerhin einen Grenzwert für den Return Loss. Besser kann es nicht werden.
- Bezeichnung
- technische Daten:  DC-Widerstand, Impedanz, Return Loss, SWR, Frequenzbereich, Belastbarkeit
- Konnektor-Typ
- mechanische Abmessungen
- CAL-Kurve des DUT bekannt?
- Parameter ausreichend?
DUT: SHORT, Kurzschluß, CAL
DUT: OPEN, Offen, CAL
Kalibrierung und Referenzebenen
WiMo Calibration Kit SOL SMA Calibration Kit SMA, Best. Nr. 21010
SMA SOL: SHORT, OPEN, LOAD

50-Ohm-Load
---> 50 Ohm Abschlußwiderstand Nr 21001.SMA
Impedanz: 50 Ohm
Belastbarkeit: 0,125 W
Frequenzbereich: 0 - 6 GHz
VSWR zwischen 1 bis 6 GHz: < 1,2
Datenblatt

Hersteller: nicht veröffentlicht










Ist eine LOAD mit VSWR von 1,2 geeignet?
Immerhin stimmt das Datenblatt schon optimistischer. [04.03.2017]
    Einfluß der Genauigkeit der Kalibrierungselemente auf die Meßgenauigkeit im Reflexions-Mode [09.10.2017, ..., mkn]
- Herstellungsbedingte Genauigkeit der RF-Brücken-Elemente, Aufbau, Messanordnung, ...
- Genauigkeit des Kalibrierungselements

    Fragen und Antworten zum Netzwerkanalysator ZVR by R&S
http://www.prof-heuermann.de/files/download/diverse/coax.pdf
VNAs richtig kalibrieren by Christian Sattler
VNAs richtig kalibrieren, Seite 2


http://www.fed.de/downloads/1408_RGB_HF-Gerte_Schimmer.pdf





Abschlußwiderstand RFT, TYP M 9351:01
50 Ohm, 0,25 W, Fabr. 29319
Konnektor: N-f

Referenzelemente, Abschlußwiderstände
50 Ohm

  RADIALL 40-40-11


  HUBER+SUHNER, Typ 65_SMA-50-0-1/111_N Datenblatt   Zeichnung

VSWR max.,  DC - 4 GHz: 1,05, 4 - 10 GHz: 1.1. 10 -14 GHz 1,15, 14 - 18 GHz: 1,25

Messung, gebrauchter Abschlußwiderstand, Flohmarkt UKW-Tagung 2016 erworben




  SMA-Abschlusswiderstand 0-18 GHz, 50 Ohm by FUNKAMATEUR Onlineshop
- Datenblatt ANNE-50+ MiniCircuits

- typ. und garantierte Bauelementeparameter








  75 Ohm
  HUBER+SUHNER Typ 65_BNC-75-0-1/133_NE HUBER+SUHNER Typ 65_BNC-75-0-1/133_NE  Datenblatt  Zeichnung

Nominal Impedance BNC plug (male) 75 Ω
Average power To 30 °C ambient temperature. Linearly derated to 0 W at 130 °C ambient temperature. 1 W
Peak power
800 W
Frequency frame
0 ... 1 GHz
   VSWR Frame   ≤ 1,10
   Return Loss Frame   > 26,40 dB


  RADIALL R404012, 75 ohm, 1 W, BNC-m
Frequenzbereich: DC - 1 GHz
Impedanz: 75 Ohm
DC Widerstand: 75 Ohm +/- 2%
Average Power Handling: 1 W at 25 0C
"VSWR": "DC" -0,5 GHz: <= 0,08, 0,5 GHz - 1 GHZ: <= 0,15







  Hardware
  miniVNA Tiny ???  Leider gibt es keine offiziellen Quellen zu näheren technischen Informationen, wie innerer Aufbau, Schaltbild, detaillierte technische Parameter
-


  Kennt jemand den mini-VNA Tiny 1-3000 MHz?   --->

- Bilder vom Innenleben

  Blockschaltbild ???
miniVNA Tiny ---> Schaltungsanalyse, Entwurf eine Blockschaltbildes

  Was ist drin?
    1* RF out(DUT), 1* RF in(DET),  SMA-f
resistive bridge
generator

 RFFC5071 neue Firmierung? RFFC5071
mixer  RFFC5071
RF switches  ADG918 Branding  W4B   ADG919  Branding  S1X
amplitude-phase detectors ?
ADC  AD7192
controller  ATxmega32A4U
USB 2.0



  AD7192  ANALOG DEVICES    AD7192 pdf Ultralow Noise, 24-Bit Sigma-Delta ADC with PGA and Temp.Sensor
    "The on-chip 4.92 MHz clock can be used as the clock source to the ADC or, alternatively, an external clock or crystal can be used."
    AN-1186 (Rev. 0) Application Note - Analog Devices


    High-resolution ADCs — an overview

  RFFC5071    RF Micro Devices, Inc. (RFMD®)   RFFC5071 pdf wideband Synthesizer/VCO with 2 integrated 6 GHz Mixers
    http://www.rfmd.com/CS/Documents/IntSynthMix%20Baluns%20and%20Matching%20App%20Note.pdf
    MRC Components GmbH & Co. KG


  ADG918 ANALOG DEVICES   ADG918/ADG919  pdf wideband, - 3 dB at 4 GHz RF Switch
  ADG919 wideband, - 3 dB at 4 GHz RF Switch

  TA2y ??? -> http://www.taisaw.com/upload/product/TA0666A%20_Rev.1.0_.pdf  ??? Marking 2Y SAW Filter 920 MHz
  0MGE -> AD8353 1 MHz to 2.7 GHz RF Gain Block,
Datenblatt AD8353, Branding: 0E

  R2V  ???
  drei Filterblöcke im TX-Zweig, umschaltbar
  Quarzoszillator für RFFC5071 ? Marking auf den Bildern nicht deutlich identifizierbar, N362AY oder N367AY ???

    http://www.mouser.com/ds/2/21/C3337J5003AHF%20Data%20Sheet%20Rev%20A-12596.pdf

  ATMEL  ATxmega32A4U

  Am DUT-Ausgang liegen 1 MHz bis 3 GHz an Der RFFC5071 generiert ein LO-Signal zwischen 85 MHz und 4200 MHz, das über einen Teiler 2n, n=0-5, den beiden Mischern zugeführt wird
Zur Abdeckung des gewünschten Frequenzbereiches ist eine Mischung zweier RF-Oszillatoren nötig. ???



  W4B   -> Analog Devices ADG918BCPZ RF switch

  ================================

  mRS miniVNR Tiny (darc.de) by Wernicke, Andreas. Berlin: DARC D01, 2016-10-17







Hardware Background of various VNA's



  A short review of antenna and network analyzers   by rigexpert
   miniVNA Tiny - a few experiments









  AD8302:  2.7 GHz RF / IF GAIN PHASE DETECTOR
---> minVNA

Functional Block Diagram for AD8302
  Source: Analog Devices

AD8302:  2.7 GHz RF / IF GAIN PHASE DETECTOR Datenblatt

    Log Amps and Directional Couplers Enable VSWR Detection
    Accurate Gain/Phase Measurement at Radio Frequencies up to 2.5 GHz

  AD8307:  DC to 500 MHz, 92 dB Logarithmic Amplifier
  Log Amps and Directional Couplers Enable VSWR Detection  by Anil Rachakonda and Larry Hawkins, Analog Devices, Inc. (RF Design, 1/1/2007)
  Measuring VSWR and Gain in Wireless Systems  by Eamon Nash, Analog Devices Inc., (Microwave Journal, Nov 2005)

  A short review of antenna and network analyzers   by rigexpert

  LA Techniques Ltd VNA's, manuals, Application Notes


  AD7682    AD7682 pdf  ADC analog-to-digital converter ---> miniVNA PRO      Die neue Version miniVNA Pro - DL0HGW






















Blue VNA



  miniVNA Android controller BlueVNA  on Google play
  by Dan Toma, YO3GGX

YO3GGX - Callsign Lookup by QRZ Ham Radio

Dan(YO3GGX) Projects Site
Forum
miniVNA Android application



  Anschluß Android Device und miniVNA - erfolgt mittels eines OTG-Kabels, micro-USB auf USB-A(Buchse)
  SAMSUNG Galaxy SIII Android 4.3
  Stromaufnahme miniVNA Tiny(SNr: 0052) - 370 mA bei 5 Volt
  Inbetriebnahme - BlueVNA installieren
- nicht starten
- miniVNA Tiny via OTG-Adapter an den microUSB-Port anschließen

  miniVNA Tiny wird durch SAMSUNG Galaxy SIII erkannt
TX=DUT
RX=DET

  Eingabe OK, danach erfolgt ohne weitere Zwischenfrage die Verbindung zum miniVNA - Installation bricht ab und zeigt Bild mit Text: BlueVNA
- keine Fehlermeldung, keine Reaktion, mit rechter Rück-Taste kommt man zum "Offline mode",
- kann nach längerem Drücken von START ein neuer CONN-versuch ausgeführt werden


  10.07.2014
SAMSUNG Galaxy SIII Android 4.3
Installation bricht nach Versuch CONN ab!
Ursache: evtl.  4.3 Version des Android OS? ---> Test mit S3 und Android 4.1.2 waren erfolgreich

  23.07.2014
Samsung Galaxy SIII Android 4.1.2
USB Connection  zum miniVNA Tiny wird hergestellt

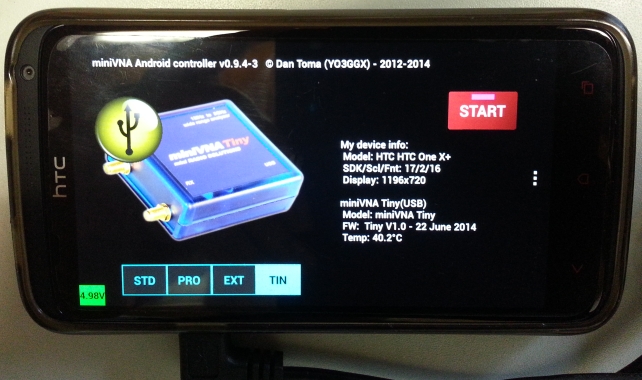

  HTC One X+
- USB-Verbindung HTC zum miniVNA Tiny: erfolgreich

  24.10.2014
Test der aktuellen Version 0.9.4-6
Samsung S3, erfolgreich!


Bugs solved in:
0.9.4-6:
- a big splash picture prevents starting the app with Tiny over USB



  29.08.2023, mkn

  miniVNA Android Controller v3.1.2



Blue VNA Android Application User’s Manual, Online User Guide (Multilingual)
Version 3.1     Oct 20, 2022


Offline User Guide (English) bluevna_v3.1.pdf


 Application history



    "

Version 3.1 (Oct 20, 2022) - cumulative changes from 2.0.2

  • updated to support newer Android versions (12 and 13)
  • redesigned GUI, with icons for easier navigation through the application features
  • dedicated icon buttons for â??backâ? and application exit
  • support added for miniVNA Pro 2 (16 bit only for the moment)
  • "dangerous" permission for external files accesses no more required
  • files (data, exports and calibration) now accessible in /Android/data/ro.yo3ggx.btvna/files when connected from a PC over USB
  • all application files and data fully removed from the device when you uninstall the application
  • ......."
  •



      Wo sind die Messungen gespeichert? -> "files (data, exports and calibration) now accessible in /Android/data/ro.yo3ggx.btvna/files when connected from a PC over USB"

        Datenaustausch  zwischen Windows und Android

      - USB-Kabel Laptop, PC zum Smartphone





    Usage


      VSWR return loss vs. VSWR pdf by Mini-Circuits®
      Abschlußwiderstände
      Meßkabel
      Dämpfungsglieder
    Power Splitter
      Koaxialkabel
      Saugkreis
    Messung Kondensator
      Messung Induktivitöt
      Messung Widerstand
      Messung Fritzel Balun
      Messung Mehrband-Dipol-Antenne

      Korrektur der Meßergebnisse
      Überprüfung der Genauigkeit des VNA
      VNA Calibration
      Kurzschluß
      BNC Adapter Übergänge
      Dip-Meter
      Pegelanzeige


    Signalgenerator

    -Ausgang: DUT


      Impedanz der Antenne am Speisepunkt messen USB Verlängerungskabel über CAT5/5e/6   Delock USB Ethernet Extender 60 m Cat.5e

      Measuring with a MiniVNA by Frank N4SPP
      NXP ---> Measurement and tuning of a NFC and Reader IC antenna with a MiniVNA
           ---> rf-sim99  RFSim99 Download  www.electroschematics.com


      AN11740
    PN5180 Antenna design guide
    Rev. 1.0 — 19 November 2015




      Q- Messung

      Baluns


      Hardware miniVNA (Nachbau)  DG0NF

      Measuring line impedance with MiniVNA  by IZ2UUF z.B.: Lautsprecherkabel, Koaxialkabel


      minivna g4fph Beschreibung, Funktion, Anwendung

      Having Fun with Software Defined RF Test Tools Usage miniPro, etc  by KE7SA Communications Academy  bietet zahlreiche interessante Präsentations



      MEASUREMENT SET-UP FOR TRAPS by IW2FND

      Arduino Display for miniVNA



      The 'Tenna Dipper - A Poor Man's Antenna Analyzer  k5rwk.org




      Agilent 10 Hints for Making Better Network Analyzer Measurements Application Note 1291-1B

    HINT  1. Measuring high-power amplifiers
    HINT  2. Compensating for time delay in cable measurements
    HINT  3. Improving reflection measurements
    HINT  4. Using frequency-offset for mixer, converter and tuner measurements
    HINT  5. Increasing the accuracy of noninsertible device measurements
    HINT  6. Aliasing in phase or delay format
    HINT  7. Quick VNA calibration verification
    HINT  8. Making your measurements real-time, accurate and automated
    HINT  9. Making high dynamic range measurements
    HINT 10. Simplifying multiport measurements



      http://dg7ybn.de/technical/Measurement_Equipment.htm





      RF mentor






      http://home.arcor.de/minivna/ Hamradio miniVNA Kurs






    Calculating Unknown Capacitance and Inductance with miniVNA by KP4MP







      "Playing and having fun with the miniVNA" PRO by HB9AMO



      - MiniVNA 'Vector Network Analyser
      40 Meter delta loop


    http://ve2zaz.net/Presentations/Downloads/VE2ZAZ_VNA_SA_Presentation.pdf

      20101Tuneable Coupled (Multi-) Mode Small Antennas—CFA, CFL, EH etc? By Professor Mike Underhill - G3LHZ



    Netzwerktester NWT01U mit USB-Schnittstelle - FUNKAMATEUR
        Technische Daten

    Messbereich 40 kHz bis 160 MHz
    Ausgangspegel +4 dBm ±0,5 dB (70 kHz…150 MHz)
    +4 dBm ±3 dB (40 kHz…160 MHz)
    Nebenwellen -48 dBc bis 30 MHz; -40 dBc bis 160 MHz
    Frequenzauflösung 1 Hz
    Frequenzgenauigkeit ±25 ppm
    Betriebsspannung 11,2 V bis 16 V, Minus an Masse
    Empfohlene Betriebssysteme Windows XP oder Windows 7, Linux (SUSE 10.0 oder Ubuntu)


        Eigene Erfahrungen mit Aufbau und Betrieb eines Netzwerktesters der FA in Berlin
        Zusammenbau des Netzwerktesters der Zeitschrift FUNKAMATEUR


      SWR Analyzer SWR ANALYZER by i2tzk v3.00



      SARK-110 Antenna Analyzer
      - Frequency range: 100 kHz to 230 MHz
      - http://www.sark110.com/application-notes

























    VNWA



    http://dg8saq.darc.de/ http://dg8saq.darc.de/VNWA21/index.html
      Support-Seite für den VNWA von DG8SAQ, Tom Baier  by OZ7OU
      http://www.dl1glh.de/vnwa/vnwa.html

    Other

      Another Antenna Analyzer by PA1ARE
      Антенный анализатор VNA на Arduino Uno




    Updated on 31. August 2023.
