Schaltsekunde
Schaltsekunden und deren Auswertung durch Funkuhren und NTP
- Messung der Periodendauer
- Ein Blick zurück schärft den Verstand der Gegenwart, mkn.
Aber auch damals gab es einen Stand der Technik für den HAM.
- Frequenz und Zeit im Funkwerk Erfurt
- ein Bericht aus dem Industriebereich
- Grid-Dipper
Frequenzmesser
- RESONANZ-FREQUENZMESSER mit Transistor-Verstärker ähnlich einem
Absorptionsfrequenzmesser
- 30 ... 45,6 MHz
- 43,6 .. 66 MHz
- 65 ... 99 MHz
- 95 . 144 MHz
- 140 .. 210 MHz
- 200 ... 300 MHz
- 260 ... 414 MHz
- 382 ... 550 MHz
- selektiver Signalindikator
Frequenzzähler Frequency counter
Frequenzzähler
Fachbereich Elektrotechnik
Frequenzzähler Ч3-34 Tsch3-34
Ч3-34
- 10 Hz - 120 MHz
- OCXO(VC-OCXO): 5 MHz
- max. Messzeit: 10 s
- Anzeige: 9 Ziffern-Röhren
- Baujahr 1977
- Hersteller: ? , UdSSR
- Ist auch ein Schwergewicht mit 22 kg.
Диапазон измеряемых частот - 10 Гц-120 МГц
Eingang A: 10 Hz - 20 MHz, Impuls- und Sinussignale
Eingang B: 0,1 MHz - 120 MHz, Sinussignale
Datenblatt
- Alterung nach 38 Jahren korrigierbar? GPS/DCF77 -10 MHz gemessen: 10.000.003,5 Hz (Dez.2015)
- Ziehbereich: +/- 1,7 Hz(typ.), (>+/- 1 Hz) über Einstellregler auf der Geräterückseite
- Fremdsynchronisation des Zählers: mit 1 MHz oder 5 MHz möglich
- Eichmarkengeber(Zeitmarkengenerator)
FREQUENZMESSER MIT ELEKTRONISCHEM ZÄHLWERK, Technische Beschreibung und Messanleitung Album N01(in zwei Teilen) Teil 1, 1981, 163 Seiten
Abnahmeprotokoll, Lieferumfang:
FREQUENZMESSER MIT ELEKTRONISCHEM ZÄHLWERK Ч3-34, Formular N0 P07002, Album N0 2, 1981
- 120 MHz - 4500 MHz (Teilbereiche 120 -1500 MHz und 1500 - 4500 MHz)
- Baujahr 1977
- Tunneldioden-Teiler
Achtung Eingangsleistung < 0,1 W, gemäß Beschriftung am Geräteeinschub,
dies widerspricht den Angaben im Handbuch.
Frequenzzählermode: Teiler
частот - от 120 МГц до 4500 МГц
Минимальный уровень входного сигнала, не более:
- 50 мВ - в диапазоне от 120 МГц до 1000 МГц
- 100 мкВт - в диапазоне от 1000 МГц до 3000 МГц
- 500 мкВт - в диапазоне от 3000 МГц до 4500 МГц
Максимальный уровень входного сигнала прибора блок делителя частоты Я3Ч-51:
- 1 В - в диапазоне от 120 Мгц до 1000 МГц
- 50 мВт - в диапазоне от 1000 МГц до 3000 МГц
- 15 мВт - в диапазоне от 3000 МГц до 4500 МГц
Входное сопротивление - 50 Ом ±5 Ом
- 1 MHz, Pegel= 1 - 5 Veff
oder
- 5 MHz, Pegel= 0,5 - 5 Veff
FA-2 PRECISION FREQ COUNTER BG7TBL
Introduction of CH1:
- CH1 Frequency: 1 Hz-200 MHz
- CH1 Input Impedance: 50 OHM/1M OHM
CH1 Input Sensitivity Reference:
- @50 OHM: 25mVrms-2Vrms
- @1MOhm: 25mVrms-2Vrms
CH1 Frequency Accuracy:
- 0.1s Gate Time: 0.001Hz@10M
- 1s Gate Time: 0.0001Hz@10M
- 10s Gate Time: 0.00001Hz@10M
- CH1 Test Speed: 11 bits/second@10MHz
- CH1 Power Test Range: -50DBM to +20DBM, 1M to 550M@50 OHM
- CH1 Power Test Accuracy: 0.5DB@10MHz
- CH1 Connector Type: BNC-f
Introduction of CH2:
- CH2 Frequency: 30MHz-6GHz- CH2 Frequency: 30MHz-6GHz
- CH2 Input Impedance: 50 OHM
CH2 Frequency Accuracy:
- 0.1s Gate Time: 1Hz@1GHz
- 1s Gate Time: 0.01 Hz @1GHz
- 10s Gate Time: 0.001 Hz @1GHz
- CH2 Input Power:
-20dBM to +13dBm@0.5 to 5GHz
- CH2 Connector Type: SMA-fOperating Modes:
- CH1 Frequency Test Mode
- CH1 Statistical Pattern
- CH2 Frequency Test Mode
- CH2 Statistical Pattern
Functions of Front Panel:
- MODE: Change operating modes
- GATE: Change gate time
- RST: Start to test again
- CH1: Channel 1 input
- CH2: Channel 2 input
Functions of Rear Panel:
- 10M REF INPUT: External 10M input reference
- 10M REF OUTPUT: 10M output reference
- USB: USB port
- STD ADJ: Internal OCXO frequency fine adjustment
- ON/OFF: Power switch
- 12V IN: DC port
Specifications:
- Model: FA-2
- Data Types of Statistical Pattern: Average, Max., Min., P-P
- Power Supply: DC11.7-12.5V; Start: <0.4A; Stabilize: <0.2A
- Size:106 x 55 x 105mm (L*H*D)
- Weight: 350g
Package Included:
- 1 x Frequency Counter
- 1 x DC 12V Power Adapter
- Power Supply: DC11.7-12.5V
- Size: 106 x 55 x 105mm
- Weight: 350g "
Hersteller
WUTONG Electronic Co. Ltd
http://
TEL/VX: 0086-134 2795
-> Indus Electronics ?
-
12V DC, 1 A
- USB-Kabel
- PC-Terminalprogramm
Wo gibt es eine offizielle Quelle? Mitgeliefert wird keine Anleitung.
-
- 62519FA-2频率计使用说明书-V20190827版本.doc
FA-2 PRECISION
FREQ COUNTER
BG7TBL
V20190922
Test, Stromaufnahme
T=0: 330 mA
T= +01 Min:338 mA
213 mA
196
188
185
182
180
+08 min: 179
178
177
15 min: 175 mA
36 min: 158 mA
- Warm up Periode des internen OCXO
- TL431 / TL432 Precision Programmable Reference
- Gewinnung der +5VREF für den OCXO
- Ch1 , nicht genau 10 MHz, wrong oder normal? Abweichungen in den letzten Stellen
Test mit internen OCXO
- 0,22 uF
- 500 V
- aktuelle Kapazität 137,8 nF
- Anschlüsse: BNC-f/BNC-M
INT-REF
- kontinuierliche Ausgabe der gemessenen Frequenz
- Anzeige der Ausgabe über entsprechendes Terminal
- bekannt sind Aufbauten mit verschiedenen internen OCXO
- Da hilft dem Neugierigen nur ein Ausflug ins Innere des Equipment.
- Öffnen des Gehäuses
- Strangpressgehäuse
- Hinten oder Vorne öffnen?
- .......
- CTS 1960045
- VECTRON C64
- more details Bild
- "It turns out I had FA-2 (V20190922) for quite awhile but never used it until today.
So I have connected two 10MHz Rubidium oscillators - one to FA-2 reference input and the other - to CH1.
Levels of both are about 7Vpp.
It seems that 0.1s gate results are very noisy and also offset by about 1.5E-10Hz.
1s gate frequency measurements are offset by around 2E-11Hz.
I have used 53230A and 53100A to verify the results:
10s gate FA-2, 53230A and 53100A agree pretty well.
Are these 0.1s and 1s gate FA-2 frequency measurement offsets deterministic and documented or do you, guys, just ignore them?
Cheers Leo "
-> 53230A 350 MHz Universal Frequency Counter/Timer, 12 digits/s, 20 ps | Keysight
- Low Cost Jitter Measurement and Analysis with 53230A Counter | Keysight
Also habe ich zwei 10MHz Rubidium-Oszillatoren angeschlossen - einen an den FA-2-Referenzeingang und den anderen an CH1. Die Pegel beider Oszillatoren liegen bei etwa 7Vpp.
Es scheint, dass die 0,1s-Gate-Ergebnisse sehr verrauscht sind und außerdem um etwa 1,5E-10Hz verschoben sind. Die Messungen der 1s-Gate-Frequenz sind um etwa 2E-11Hz verschoben.
Ich habe 53230A und 53100A verwendet, um die Ergebnisse zu überprüfen: 10s Gate FA-2, 53230A und 53100A stimmen ziemlich gut überein.
Sind diese 0,1-s- und 1-s-Gate-FA-2-Frequenzmessabweichungen deterministisch und dokumentiert, oder ignorieren Sie sie einfach?
Vielen Dank
Leo"
Übersetzt mit www.DeepL.com/Translator (kostenlose Version)
"I have swapped the input and the Ext. reference signals (both are 10MHz Rubidiums) and here's the result.
I would have assumed that in the perfect frequency counter they should be symmetrical around zero.
I have tried inserting variable attenuator in both CH1 and EXT.REF inputs but it has not visibly changed the outcome.
Feeding the same signal into CH1 and EXT.REF produces 2E-11 offset at 1sec gate (2E-10 at 0.1sec and 2E-12 at 10sec.)
Leo "
Ich hätte angenommen, dass sie bei einem perfekten Frequenzzähler symmetrisch um Null herum sein sollten.
Ich habe versucht, einen variablen Abschwächer in die Eingänge von CH1 und EXT.REF einzufügen, aber das hat das Ergebnis nicht sichtbar verändert.
Die Einspeisung desselben Signals in CH1 und EXT.REF erzeugt 2E-11 Offset bei 1sec Gate (2E-10 bei 0.1sec und 2E-12 bei 10sec.)
Leo
Übersetzt mit www.DeepL.com/Translator (kostenlose Version)
VECTRON bietet eine umpfangreiche Bibliothek von Applikationsschriften an
- Interner OCXO CTS 1960045
CTS OCXO
- Auswertung Datenstrom
BG7TBL Frequency Counter Data Plotter
- FA-2

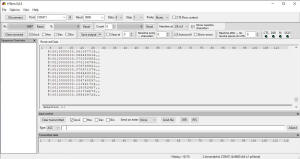

Kommunikation mit dem FA-2 oder was hat er uns zu sagen?
-Einrichten
- Auswahl des COM-Ports
- Geschwindigkeit 9600 Baud
-
- Hinweis auf Verwendung TimeLab

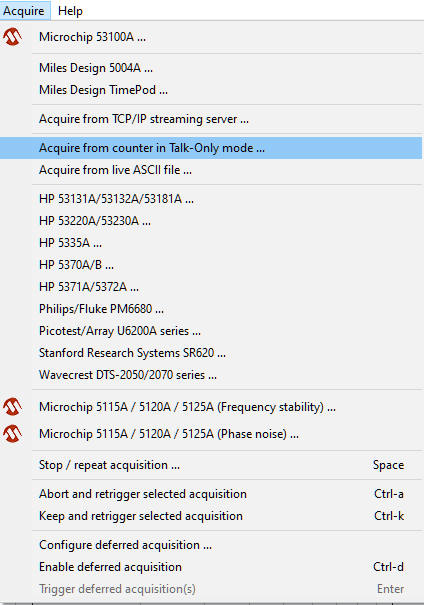

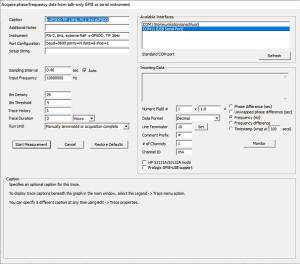

- Vergleichsmessungen
- Noise Test ??
-Noise internal ref Noise external Rb ref Measurement Rb with internal ref
- Genauigkeit der Anzeige, Messung, Signalverarbeitung
" Ich habe das Eingangssignal und das ext. Referenzsignal vertauscht (beide sind 10MHz Rubidiums) und hier ist das Ergebnis. -> FA-2 swapped input and reference.png
Ich hätte angenommen, dass sie bei einem perfekten Frequenzzähler symmetrisch um Null herum sein sollten.
Ich habe versucht, einen variablen Abschwächer in die Eingänge von CH1 und EXT.REF einzufügen, aber das hat das Ergebnis nicht sichtbar verändert.
Die Einspeisung desselben Signals in CH1 und EXT.REF erzeugt 2E-11 Offset bei 1sec Gate (2E-10 bei 0.1sec und 2E-12 bei 10sec.)
Leo"
Übersetzt mit www.DeepL.com/Translator (kostenlose Version)
- Preis/Leistungsverhältnis ist zu beachten. Gut zu wissen wo die Grenzen liegen. [mkn]
FA-2-6G PLUS
Specifications:
- Optional versions: FA-2-6G PLUS/FA-2-12.4G PLUS/FA-2-26.5G PLUS
- CH1 frequency range: 1Hz-300MHz
- CH1 input impedance: 50 OHM/1M OHM
- CH1 input reference sensitivity: 50 OHM, 25mVRMS-2VRMS; 1M OHM, 25mVRMS-10VRMS
- CH1 frequency accuracy: 0.1s gate: 0.001Hz at 10M; 1s gate: 0.0001Hz at 10M; 10s gate: 0.00001Hz at 10M
- CH1 test speed: 11bit/second at 10Mhz
- CH1 power test range: -50DBM to +20DBMï¼?1M-550M at 50 OHM
- CH1 power measurement accuracy: 0.5DB at 10MHz
- CH1 interface type: BNC
- CH2 frequency range: 30MHz-6GHz/200M-12.4G/200M-26.5G
- CH2 input impedance: 50 OHM
- CH2 frequency accuracy: 0.1s gate: 1Hz at 1GHz; 1s gate: 0.01Hz at 1GHz; 10s gate: 0.001Hz at 1GHz
- CH2 input power: -20dBM to +13dBm at 0.5-5G/-20DBM to +13DBM at 0.2-10G
- CH2 interface type: SMA
- Gate time: 0.1 second/1 second/10 second
- Internal reference frequency: 10MHz
- Internal reference type: OCXO
- Internal frequency standard year aging: 0.5Hz
- Internal reference output port power: 4dBm
- External reference input power range: 0dBm to +20DBM
Operation modes:
- CH1 frequency measurement mode
- CH1 statistical mode
- CH2 frequency measurement mode
- CH2 statistical mode
Front Panel's Functions:
- MODE: Change operation modes
- GATE: Gate time selection
- RST: restart measurement
- PRE: preset
- IMP: CH1 input impedance selection (50 OHM/1M OHM)
- LPF: CH1 100K LPF ON/OFF
- CH1: Channel 1 input
- CH2: Channel 2 input
Rear Panel's Functions:
- 10M REF INPUT: external 10M reference input
- 10M REF OUTPU: 10M reference output
- USB: USB port
- STD ADJ: internal OCXO frequency fine tuning
- ON/OFF: switch
- 11.7-12.9V MAX 12W: DC socket
Other Parameters:
- Types of statistical mode data: average, maximum, minimum, peak-to-peak
- Power supply: 11.7-12.5V, Start: <0.6A, Stable: <0.4A
- Dimensions: 106*55*105mm
- Net Weight: 350g
Package Included:
- 1 x Frequency Meter
- 1 x DC12V Power Adapter"
FA-3-6G
- 169 Euro, 22.01.2023
Specifications:
- Type: FA-3-6G
- CH1 frequency range: 1Hz-300MHz
- CH1 input impedance: 50Ω/1MΩ
- CH1 input reference sensitivity: 50Ω: 25mVrms-2Vrms; 1MΩ: 25mVrms-2Vrms
- CH1 frequency accuracy: 0.1-second gate: 0.001Hz at 10M; 1-second gate: 0.0001Hz at 10M; 10-second gate: 0.00001Hz at 10M
- CH1 measurement speed: 11 bits/sec at 10M
- CH1 power test range: -50DBM to +20DBM, 1M-550M at 50 OHM
- CH1 power measurement accuracy: 0.5DB at 10MHz
- CH1 interface type: BNC
- CH2 frequency range: 6G: 30MHz-6GHz
- CH2 input impedance: 50 OHM
- CH2 frequency accuracy: 0.1-second gate: 1Hz at 1GHz; 1-second gate: 0.01Hz at 1GHz; 10-second gate: 0.001Hz at 1GHz
- CH2 input power: 6G: -20dBM to +13dBm at 0.5-5G
- CH2 interface type: SMA
- Gate time: 0.1 second/1 second/10 second
- Internal reference frequency: 10MHz
- Internal reference type: OCXO
- Internal base year aging: 0.5Hz
- Internal reference output port power: 4dBm
- External reference input power range: 0dBm to +20DBM
- Panel screen: 3.2 inches, 128*64pixel
- Operation modes: CH1 frequency measurement mode, CH1 statistical mode, CH2 frequency measurement mode, CH2 statistical mode
- Statistics mode data types: average, maximum, minimum, peak-to-peak value
- Power supply: 11.7-12.5V, Start: <0.6A, Stable: <0.4A
- Size: 127*75*143mm (L*H*D)
- Net weight: 750g
- Accessory: 1pcs DC12V adapter
Front Panel Functions:
- MODE: operating mode conversion
- GATE: Gate time selection
- RST: restart measurement
- IMP: CH1 input impedance selection
- LPF: Whether CH1 opens 100K LPF
- CH1: Channel 1 input
- CH2: Channel 2 input
Rear Panel Functions:
- 10M REF INPUT: external 10M reference input
- 10M REF OUTPUT: 10M reference output
- USB: USB port
- STD ADJ: internal OCXO frequency fine-tuning
- ON/OFF: Switch
- With a DC socket
Package Included:
- 1 x Set of Frequency Meter" - kein DC-Supply???
TimeLab
- TimeLab
TimeLab makes precision time and frequency measurements, including Allan deviation, MDEV, TDEV, MTIE, phase noise, and phase/frequency drift.
- BNC-Adapter, Stecker-Buchsen-Übergang, die Welt trifft aufeinander, hi
- mechanische Erschütterung, Vibrationen
- Bewegung, Ausrichtung, Veränderung der Position hat Einfluss auf die Frequenz des internen OCXO
- SAT-Störung
- Fixierung des Gehäuses, damit bei Bedienung der Tasten keine Erschütterungen auf den Zähler übertragen werden.
- stabile Raumtemperatur
- keine Lüfter oder Zugluft, Fenster und Türen zu
- alle Störquellen minimieren, ausschalten soweit möglich
- Messen, interpretieren und auswerten
- Dokumentation der Messung
- "GPS/OCXO cross-over point appears to be around 100 s."
-> Timeok Time and Frequency House Standard, Ver. 2.1 September 2015
- Allan Deviation
...
Noise floor of instrument, p.
" To measure the Noise floor of the instrument, so the maximum possible resolution of this measurement system, I have connected a stable, low phase noise source to the A input and external Time Base input via a power splitter Minicircuits PSC - 2-1. In this way the reference and the frequency to be measured are the same, the two signals have a theoretical result of variance equal to zero, the remaining “numbers” will be the noise floor of the measurement system."
FA-2 1Hz-12.4GHz, der Nachfolger ist schon da!
- ICM7216B, ICM7216D 8-Digit, Multi-Function, Frequency Counters/Timers
- ICM7216A.pdf by FUNKAMATEUR
- MOS Clock 5314 (1974)
ICM7216D
Pin 24 ext. Taktfrequenz 10 MHz
Erweiterung rastbarer Taster oder Schalter: Ext. Taktfrequenz
Alternative, schnelle, etwas unsaubere Methode
- Ankopplung: 10 nF, Input des Oscillators
With Microchip's PIC16F648A, 2.4 GHz frequency meter.
Using temperature-compensated voltage controlled crystal oscillator (2.5 ppm VC-TCXO).
Unique gate control and precise time algorithm (non-timed interrupt).
Gate (display refresh) time 0.01 seconds / 0.1 seconds / 1.0 seconds, real-time display frequency value.
Single-ended input design, three-channel frequency measurement (low channel / high channel / Auto Channel).
Dual frequency design, value and IF / down mode can be preset separately.
Using eight 0.56 inches high brightness digital display, eight adjustable brightness.
Circuit is simple and reasonable structure, two-button control, simple operation.
The settings are automatically saved, boot directly call.
Descriptions:
1 Gate time
0.01 秒
0.10 秒
1.0 秒
2 Measurement channels (channels are low impedance)
low channel
Measuring range: 0.1 MHz ~ 60 MHz
Accuracy: ± 100Hz (0.01 1s gate time)
± 10Hz (0.1 seconds gate)
± 1Hz (1.0 seconds when the gate)
Low channel sensitivity:
0.1 MHz ~ 10 MHz: better than 60mVPP
10 MHz ~ 60 MHz: better than 60mVPP
60 MHz ~ 75 MHz: Not tested
high channel (divided by 64)
Measuring range: 20 MHz ~ 2.4 GHz
Accuracy: ± 6400Hz (0.01 seconds gate)
± 640Hz (0.1 1s gate time)
± 64Hz (1.0 1s gate time)
High channel sensitivity:
20 MHz ~ 30 MHz: better than 100mVPP
30 MHz ~ 60 MHz: better than 50mVPP
60 MHz ~ 2.4GHz: not tested
Auto Channel
Automatically selected according to the input signal frequency high or low channel channel, identifying the frequency of 60 MHz. Such as when the input signal amplitude is greater than 60 MHz shortage can not automatically select high channel, the channel should manually select high frequency measurement.
3,IF settings
Independent double-IF design, adjust the minimum frequency step of 100 Hz,frequency range 0 ~ 99.9999 MHz, can be set to increase or decrease the IF frequency mode.
4. Frequency reference
Using 5032 package 13.000MHz Warming voltage controlled crystal oscillator (VC-TCXO), frequency stability of ± 2.5 ppm.
5. Operating voltage
DC Input: DC 9V ~ 15V (with reverse polarity protection)
6 Current
Maximum 160 mA (test conditions: ① DC12V power supply; ② red LED; ③ eight brightness)
7 Eight LED display, the highest display eight digits.
8 Eight LED brightness is adjustable, factory set to maximum brightness.
9 Physical Dimensions,Length × width × height: 125.5 mm × 25.5 mm × 21.5 mm
10. Component quality 46 g (NW)
11. Onboard Interface
DC IN (Power Interface): HX2.54-2P socket
RF IN (signal input): HX2.54-2P socket
ICSP (programming interface): 2.54-6P Pin
Color;Red,Blue and Green
Package included :
1 x 0.1-60MHz 20MHz ~ 2.4GHz RF Singal Frequency Counter Cymometer Tester Meter
- 13.000 A545SA KDS 411 VC-TCXO
-Harrow CQ Ham Community - QRP und DIY - Frequency Display Module Zusammenfassung - Powered by phpwind (hellocq.net)
- Note the PLJ_5110C
- Schaltbild
- http://indo-ware.com/index.html
- MANUAL by http://www.cwtd.org/frequency/
- 8stellige LCD-Anzeige
- S53MV Counter History (hamradio.si)
Arduino based Frequency Counter
- FreqCount measures the frequency of a signal by counting the number of pulses during a fixed time.
PTB-Mitteilungen 129 (2019), Heft 4, S. 11-24
To Do
-
-
