  Frequenzaufbereitung



PLL    Phasenregelschleife, Phase-Locked Loop





  - Phasenregelschleife – Wikipedia

  Seminarvortrag Phase Locked Loop Phasenregelschleife by Janis Kruse
Arbeitsgruppe Schaltungstechnik und Simulation, Institut für Technische Informatik (ziti), Universität Heidelberg



  Funktion, Anwendungen

- Generierung einer Frequenz, die Steuerung dieser Ausgangsfrequenz(VCO) durch eine Eingangsfrequenz(REF)
  - Stabilisierung, Umsetzung, Vervielfachung, etc.
  - Regelkreis mit einem Soll-Ist-Vergleich
- Demodulation von Signalen, Rückgewinnung von Signalinhalten

  - Blockschaltbild
- Haupkomponenten
  - VCO
   - Teiler(optional, in Abhängigkeit der Applikation)
  - REF-Frequenz
  - Phasendiskriminator
  - Regelkreis-Filter(loop filter)

  - Fanghilfe




  Phase Locked Loop Circuits by Prof S. Long, 4/27/05, UCSB/ECE Department
   - detaillierte Einführung
   - zur Auffrischung ausgezeichnet geeignet


  - Phase-Locked Loop (PLL) Fundamentals by Ian Collins

  - Converting Oscillator Phase Noise to Time Jitter by Walt Kester

  - PLL Performance, Simulation, and Design - Texas Instruments

  -http://www.actel.kr/html/technote/pll/pll_performance_simulation_and_design.pdf 1998


  - Advanced Design System 1.5 PLL DesignGuide by  , December 2000



  CMOS Micropower Phase-Locked Loop 4046 Phasen-Diskriminator, VCO, Loop-Filter

  TI  CD4046B description

CD4046B  [July 2003]   TI Application Report

ON Semiconductor  MC74HC4046A
RCA CD4046A
NXP 74HC_HCT4046A
Understanding Buffered and Unbuffered
CD4xxxB Series Device Characteristics

  - CD4046B Phase-Locked Loop: A Versatile Building Block for Micropower Digital and Analog Applications by TI, February 2003
  - Produktbeschreibung
  - Applikationen: u.a. FM-Demodulation, Frequency Synthesizer(REF: 1 kHz), PLL Lock Detection



  - CD54HC4046A, CD74HC4046A, CD54HCT4046A, CD74HCT4046A    by TI(HARRIS) February 1998 - Revised December 2003
  - ausführliches Datenblatt


  - Implementation of FSK Modulation and Demodulation using CD74HC4046A by TI, November 2013

- Fractional/Integer-N PLL Basics by TI
  -
  - Loop Filter
  -
  - Understanding and Interpreting Standard-Logic Data Sheets by TI

  Phase Lock Loops MASSACHUSETTS INSTITUTE OF TECHNOLOGY
Department of Electrical Engineering
  Phase Locked Loop MC14046B
  CMOS RF SYNTHESIZER by Harry Lythall - SM0VPO
  - Ask the Applications Engineer—30, PLL SYNTHESIZERS, by Adrian Fox [adrian.fox at analog.com]
-> Analog Dialogue, S.13

  Phasendiskriminator XOR, PhD1, PC1

  (VCC/π)*(φSIGIN - φCOMPIN)


  - 74HC 7046
  -  LOCK DETECTOR CIRCUIT
- Switching Data Book

  - 74HC 9046
  - Datenblatt

  - 74HC4046_7046_9046_CMOS_PLL_design_guide_Philips_1995_crop.pdf by PHILIPS, today NXP, ...

  - sehr informativ, wichtig, lesen

-> Manuals, Timing, Ham Radio, Test Equipment - KO4B
  - CMOS Phase-Locked-Loop Applications Using the CD54/74HC/HCT4046A and CD54/74HC/HCT7046A by TI

 - die einzelnen Funktiosgruppen wie phase comparators, lock indicators, voltage-controlled oscillators (VCOs), und das loop filter
    Design werden vorgestellt

- ausführlich wird das Prinzip des Lock Detectors erläutert


Application Report
SCHA003B - September 2002
  - Using 4046-Type PLLs Successfully by eevblog


  - PLL-Frequenzsynthese: Spezielles Problem mit dem CD4046B (MC14046B) und 74HC4046 (-> Self-Bias-Circuit) Gibt es eigentlich nicht, wenn man rechtzeitig auf die ergänzenden Hersteller-Informationen stößt oder ?

  Anwendungsbeispiele
- CD4046
 - in [1], Seiten 198-199: REF=10 kHz, PHD, Filter, Widerstand wegen Dead Zone, DC-Siebung, zusätzliche LC-Filter
 - in [1], Seiten 204: REF=1 kHz, PHD, Filter, Widerstand wegen Dead Zone, DC-Siebung 100 uF am CD4046, zusätzliche LC-Filter

   - in [2] , Seiten 858-862: --> Hinweis auf Dead Zone, Abhilfe
  [1 ]"Arbeitsbuch für den HF-Techniker", Daten, Fakten, HF-Grundschaltungen, 50-Ω-Technik, Eric Tart Red, 1986 Franzis-Verlag GmbH, München, Preis: 68 DM

- Einblick in die professionelle Schaltungstechnik von Rohde&Schwarz
- Weiterbildung, Anregungen und auch im Jahre 2017 in vielen Dingen lesenswert
- praktische Beispiele zur Umsetzung
- 1990 erschien eine russische Übersetzung im Verlag MIR,
   Ред Э.Т. Справочное пособие по высокочастотной схемотехнике: Схемы, блоки, 50-омная техника.

---> Google weiß Bescheid

 Im Beam-Verlag erschienen  HF-Module in 50-Ohm-Technik Eric T. Red, Reinhard Birchel, DJ9DV, 2003, 19,80 Euro, 18.11.2017
  [2] Ulrich L. Rohde, David P. Newkirk: "RF/Microwave Circuit Design for Wireless Applications", John Wiley & Sons, 2000

Die zweite Auflage erschien 2013.


  - MC14044
  - Phasendiskriminator
  - applikative Hinweise



  Gestaltung des Loop-Filters

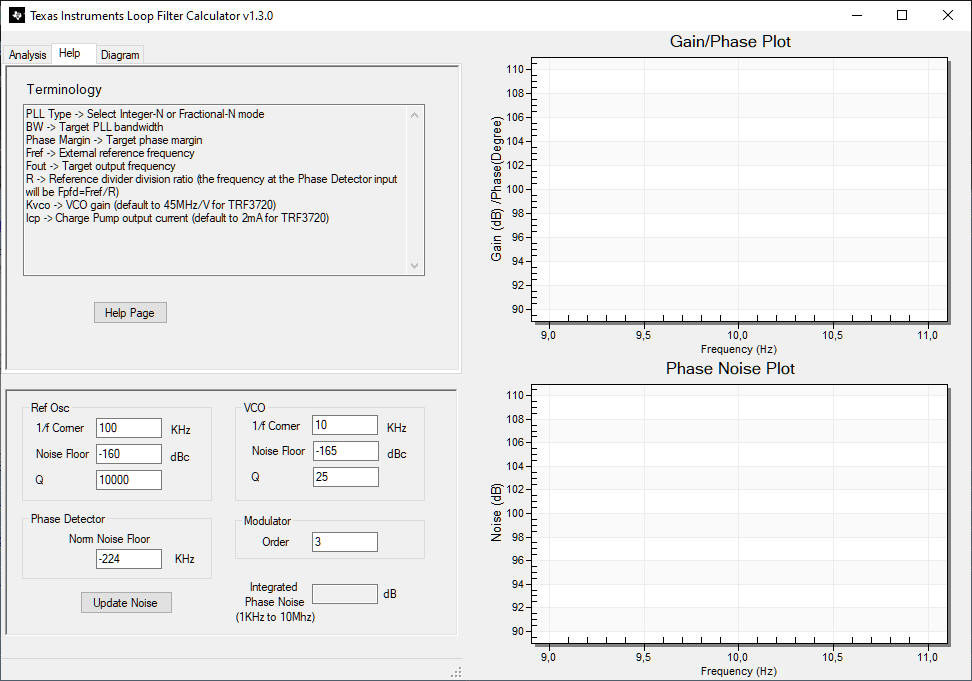

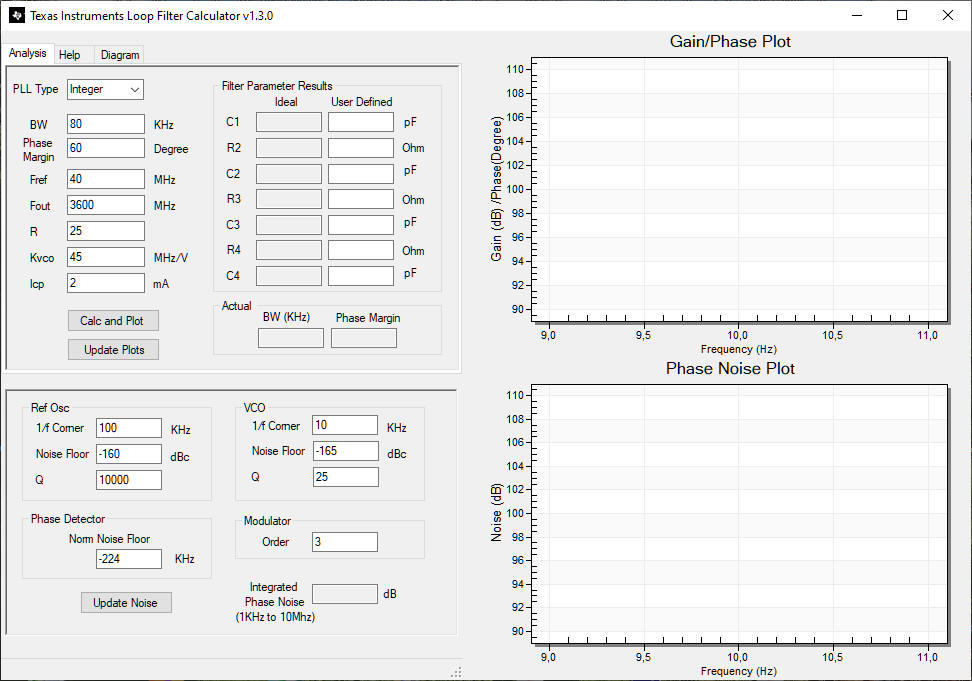

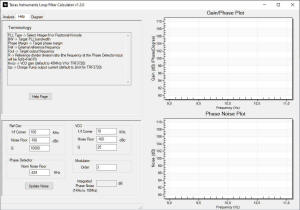

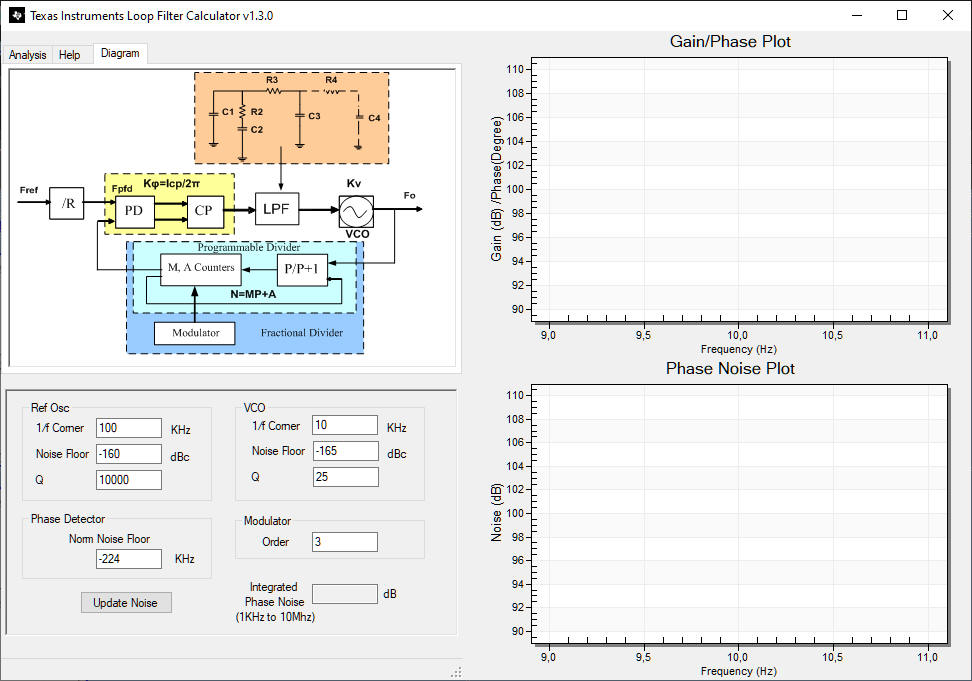

  - Loop Filter Calculation Tool by TI

 - Installation unter Windows 10 gescheitert, 20.02.2020, mkn
- 74hc4046 loop filter calculator - Google-Suche











  - A survival guide to scaling your PLL loop filter design

  - https://wenzel.com/documents/spread1.htm

- PLL Calculators by Wenzel Associates, Inc.

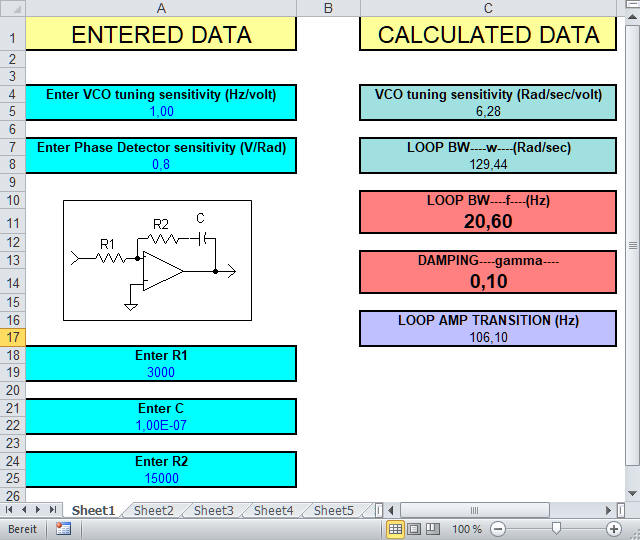

Excel-Tabellenkalkulation zur Berechnung der Loop-Bandbreite und des Dämpfungsfaktors einer analogen PLL des Types 2, mit aktivem PLL-Filter.
Eingabewerte:
- VCO tuning sensitivity
- loop components, R!, R2 und C
- phase detector sensitivity.




  - Don’t let bad reference signals destroy the phase noise in your PLL/synthesizer

  - Meinung zu GPS / OCXO / PLL 10 MHz Frequenznormal

  - EXOR
  - 74HC4046


   - CD4046B: frequency synthesizer using CD4046B   - Phase_detector_note.pdf
  - https://e2e.ti.com/support/logic-group/logic/f/logic-forum/789519/cd4046b-cd4046b

  - https://e2e.ti.com/search?q=cd74hc4046&category=forum

  - CD74HC4046A: CD74HC4046A output can not be locked
  - CD74HC4046A: Clarification on CD74HC4046A to replace the reference CD4046BH


  - ADF 4001
 - Datenblatt


  - Quarzstabiler Mini-Bakensender für 313 kHz bis 200 MHz FA 2018 H. 12 S.1139ff  DC6HL
 - Si5351A
 - verwendete Referenz 40 MHz ???
 - Layout im FA-Downloadbereich


  Radio Station DF9NP HAM PLLs ... PPS, Verteilverstärker, u.a.

 - Improving phase noise performance of the DF9NP 27MHz PLL
 - Le PLL Hyper de DF9NP
 - DF9NP PLL / simple 10GHz test signal generator
 - Reprogrammation du GPSDO DF9NP
- Preisliste, Schaltbilder

  ============================================================================================

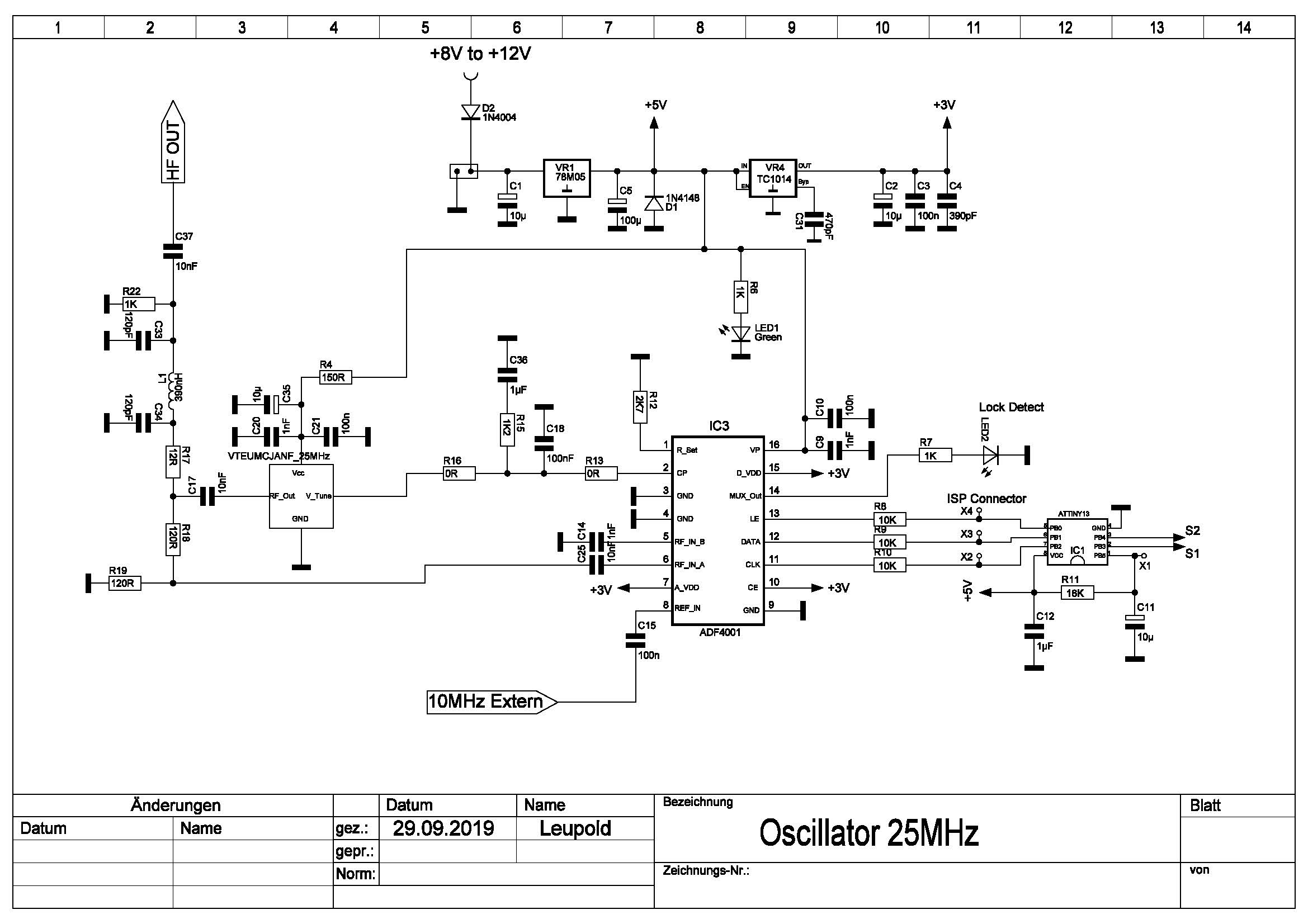

  25-MHz-PLL by DF9NP

  - Freundlicher und kompetenter Service, TNX an DF9NP.


Ub: 8-12 V
Ib:  mA
RFout: 8,63 dBm
REF-Eingang 10 MHz:
Pegel bei 10MHz zwischen 1Vpp und 2,5Vpp
Signalisierung:
LED1: Betriebspannung 5V
LED2: Lock detect

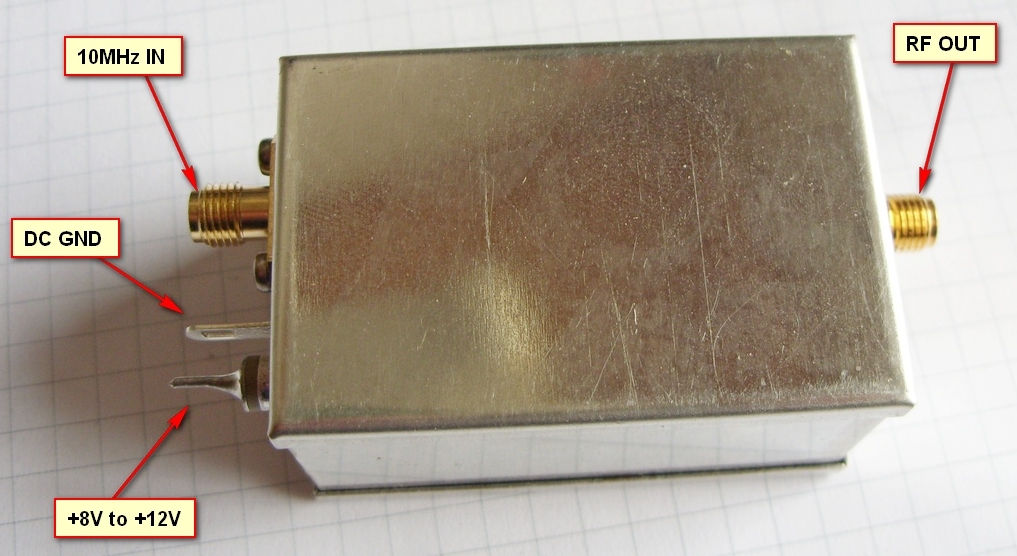

Bild: DF9NP
Ein Blick unter den Deckel
  Bild: DF9NP

ADF4001 200 MHz Clock Generator PLL

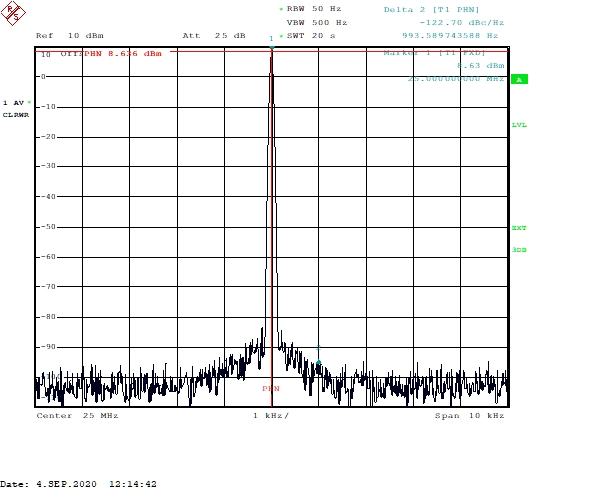

  Messung: DF9NP




  ============================================================================================


ADF 4xxx  Analog Devices


   - Fractional-N Frequency Synthesizer ADF4153  Analog Devices

 - data sheet ADF4153.pdf


   - ADF4153 12GHz PLL Umbau und Programmierung  by DL2OCB
   - ADF4153 wird per SPI programmiert
   - Source Code https://oe8woz.at/
     - https://oe8woz.at/Pro_Surplus.html
       -> QSP_01_2018.pdf  NORT PLL




   - ADF435x PIC








  - https://www.analog.com/media/en/training-seminars/tutorials/adisimpll.pdf

  - https://www.analog.com/media/en/analog-dialogue/volume-33/number-1/articles/volume33-number1.pdf

  - ADIsimPLL

- ADIsimPLL PLL Circuit Design and


  - Download your free copy of ADIsimPLL




  - RF PLLs & synthesizers – Technical documents by TI


  - http://www.actel.kr/html/technote/pll/pll_performance_simulation_and_design.pdf

  - PLL Performance, Simulation, and Design, 5th Edition by Dean Banerjee

  - http://eww.ko4bb.com/manuals/88.67.114.52/PLL_Performance_Simulation_Design_5th_BANERJEE_2017.pdf


  - Harmonic_content_of_various_periodic_signals.pdf



  ---> LO PLL USB ADF4351 50 - 4400 MHz

  ---> PLL als Frequenz-Vervielfacher


  ============================================================================================


PLL zur jitterfreien Anbindung eines VCO(OCXO) an eine verjitterte Referenzfrequenz
  -
  - AN513 JITTER ATTENUATION — CHOOSING THE RIGHT PHASE - LOCKED LOOP BANDWIDTH

   --> Hier wird die Aufgabenstellung der jitterfreien Anbindung eines VCO an eine verjitterte Referenzfrequenz betrachtet.


- Phase Noise to Jitter Calculator by Silicon Laboratories


  - AN1282 Board Strategies for Ensuring Optimum Frequency Synthesizer Performance By Robert S. Jones III

  - Phase Noise from Reference Signal
  - Kondensatoren zur Abblockung der Abstimmspannung
  - Star Point Power Supply Connection
  - Star Point Power Supply Connection Strategy with First Order Filters, ..., RC-Filter
  - "Noise is commonly coupled to analog nodes via routing. When digital traces run parallel or even overlap analog signals on a
      multi-layer board,the digital signals may be inductively or capacitively coupled to the analog signals."
  - ...
  - Ensure flux is properly washed off board


  - https://www.ti.com/lit/ml/snap003/snap003.pdf


  - What are the 8 Most Important Oscillator Specs? by JIM HOLBROOK

  - Glossary of Oscillator Terminology

  - Clock Jitter Definitions and Measurement Methods

  - Phase Noise Measurement Guide for Oscillators


   - Impact of PLL Jitter to GSPS ADC's SNR and Performance Optimization

- https://www.ti.com/rf-microwave/rf-plls-synthesizers/technical-documents.html#




To Do


  - How to estimate the phase noise of a PLL with basic datasheet specifications

  - Phase Noise of Integer-N and Fractional-N PLL Synthesizers by Kevin Scott and Michel Azarian



  ============================================================================================


Phasendetektor ExOR
https://www.google.com/search?q=phase+xor

  -GPSDO with XOR phase comparator - control loop filter design  by
  - https://github.com/igor-m
- XOR GPSDO CONTROL LOOP DESIGN


  - Detect Phase Differences in Input Signals - YouTube by TI
  "Ein Phasendetektor gibt ein PWM-Signal aus, das die Phasendifferenz zwischen den Eingangssignalen darstellt.
   Dieses Video erklärt, wie ein XOR-Gatter als Phasendetektor funktioniert."

 -> Logic Circuit | Overview | Design Challenges | TI.com

  - AD8302 (Rev. B) (analog.com)
  - How does an XOR phase difference detector behave when input frequencies are different?

- AD8302 (Rev. B) (analog.com)
  - Falstad Sim of XOR PLL - Paul Falstad

  - PD/Divider Tab (keysight.com)


- GENESYS 2008 Help (keysight.com)

- W1323BP Genesys Core, System Bundle | Keysight


  - PLL   by w2aew
- Basics_of_PLLs.pdf (qsl.net)


- 74HC 86 XOR-Gate, 2-Input, 2 ... 6 V, DIL-14   Quadruple 2-Input Exclusive-OR Gates, Vierfache 2-Eingangs-Exklusiv-ODER-Gatter

  Datenblatt
74HC86 = M74HC86 = SN74HC86

  Projekt 25 MHz PLL
      25-MHz-VC-OCXO
   Fref = 10 MHz , Quelle: 10-MHz-GPSDO
  Ziel, Anwendung: 25 MHz Signal für LNB, QO-100-Anwendung
  - KISS, simple
  - Fref : 2 -> 5MHz
- Focxo : 5 -> 5 MHz
- Phasenvergleich auf 5 MHz
- Phasendiskriminator: XOR
Kommerzielle Umsetzung dieses Prinzips
-DxPatrol
- DX-Patrol QO-100 Down Converter





  ============================================================================================

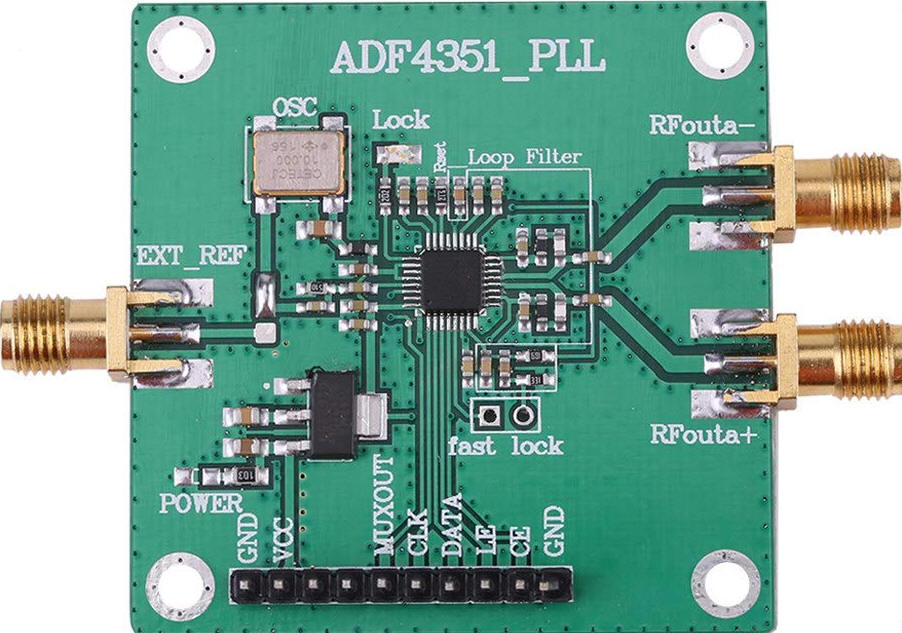

  ADF4351

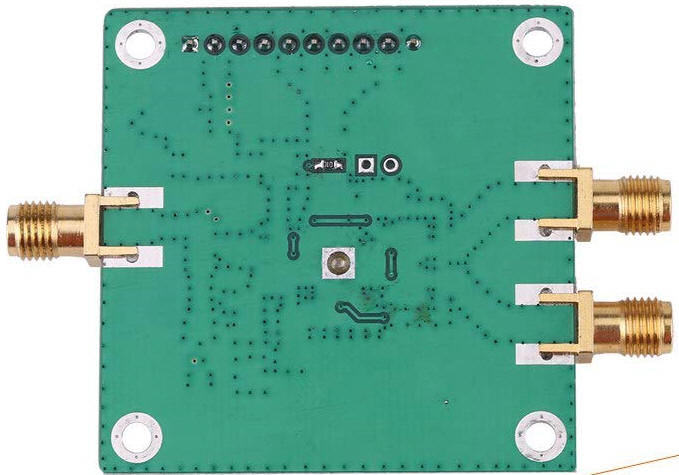

  - WALFRONT 35 Mt-4,4 GHz RF Signalquelle Phase Locking Loop Frequenz Synthesizer ADF4351 Entwicklungsboard: Amazon.de
    https://www.amazon.de/Entwicklungsboard-Frequenzsynthesizer-35M-4-4GHz-Signalquelle-Locking/dp/B07DG15YL8/
  Technische Aussagen zum Produkt durch den Verkäufer

  RF-Ausgangsfrequenzbereich: 35M bis 4,4GHz,
Standard + -50ppm 25M aktiver Quarzoszillator. Bestückt mit 10 MHz XO ! [mkn]

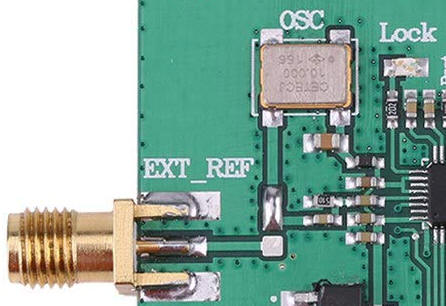

Diese ADF4351-Signalquellen-Entwicklungsplatine verfügt über ein durchdachtes Leiterplattenlayout.
Der Frequenzsynthesizer kann von der offiziellen Software des oberen Computers gesteuert werden.
Alle Steuerstifte sind zur bequemen Bedienung herausgeführt.
Dreiadriges serielles Peripherieschnittstellen-Buskabel zum Steuern des Stiftes und Zustandsverriegelungsstift, wodurch alle Funktionen einschließlich Punktfrequenzabtastung und Frequenzsprung ermöglicht werden.


  Eigenschaften:
Diese ADF4351-Signalquellen-Entwicklungsplatine verfügt über ein durchdachtes Leiterplattenlayout.
Es kann von der oberen Computer offiziellen Software gesteuert werden.
Alle Steuerstifte sind zur bequemen Bedienung herausgeführt.
Standard + -50ppm 25M aktiver Quarzoszillator.

Spezifikationen:
Ausgangsfrequenzbereich: 35 MHz - 4,4 GHz
Versorgungsspannung: 4-9V (5VDC)
Ausgangssignal:
2,2 GHz - 4,4 GHz Sinuswelle (Grundwelle)
35 MHz - 2,2 GHz Rechteck (Grundteilung)
Ausgangssignal: Ausgangsgeschwindigkeit, Signalstärke: + 5dBm (programmierbar)
HF-Anschluss: SMA-Buchsenkopf
Steuerschnittstelle: Dreiadriger serieller Peripherieschnittstellenbus
Referenzuhr: 10.000 MHz (Standard), über die Schnittstelle zu einem externen SMA
Größe: Ca. 4,8 x 4,9 cm / 1,89 x 1,93 Zoll
Gewicht: 15g

Verbindung:
Das Modul kann Mikrocontroller LCD1602 / LCD12864 Modulanschluss (kann direkt rückwärts gesteckt werden), bequeme Software-Debuggen, beide Lock-Indikator (Lock). Pin entspricht folgendem:

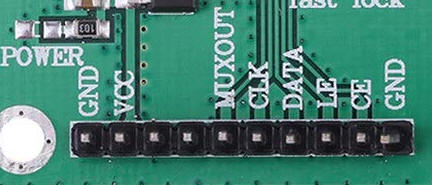

1.GND -- GND
2.VDD (5V) -- VCC
3.VO -- NC (leer)
4.RS -- NC (leer)
5.R / W -- MUXOUT
6.DE -- CLK
7.DB0 -- DATEN
8.DB1 -- LE
9.DB2 -- CE (hat 10K Pullup)
10.DB3 -- GND (nicht nehmen)

RF-Ausgang:
Zur Vereinfachung der Verwendung ist die Standardeinstellung eine Breitbandausgabe, die Ausgabe von zwei Differenzsignalen, ein Weg kann zur Ausgabe verwendet werden, der andere Weg kann verwendet werden, um den Ausgang zu überwachen.

Lieferinhalt:
1 x ADF4351 Frequenz-Synthesizer


  - Frequenzsynchronisation (QO100 LNB und Pluto SDR) mit GPSDO, ADF4351 und Arduino
  - GPSDO Stabilisierung für 25MHz LNBs und Adalm Pluto SDR by  OE5RNL , 20190809
  -Arduino-SourceCode

  - Den ADF4351 Frequenzgenerator 35MHz bis 4,4GHz vom Arduino Uno ansteuern  by Matthias Busse



  - Datenblatt ADF4351
  - Evaluation Board User Guide UG-435

  - Ein Tiefpaßfilter 5. Ordnung mit 69 MHz aufgebaut für den ADF4351


  In der Beschreibung wird von einem 25 MHz XO gesprochen



  1 GND
  2 VCC: +5 V Spannungsregler LDO 5 V auf 3,3 Volt
  3 NC not conected
  4 NC not conected
  5 MUXOUT
Multiplexer Output. The multiplexer output allows the lock detect value, the N divider value, or the R counter value to be accessed externally.


  6 CLK Serial Clock Input. Data is clocked into the 32-bit shift register on the CLK rising edge. This input is a high impedance CMOS input.

 Achtung Pegel max 3,3 Volt!
  7 DATA Serial Data Input. The serial data is loaded MSB first with the three LSBs as the control bits. This input is a high impedance CMOS input.


  8 LE Load Enable. When LE goes high, the data stored in the 32-bit shift register is loaded into the register that is selected by the three control bits. This input is a high impedance CMOS input.

  9 CE Chip Enable. A logic low on this pin powers down the device and puts the charge pump into three-state mode.
A logic high on this pin powers up the device, depending on the status of the power-down bits.
10 kOhm Pullup Widerstand zu +3,3 V
- 5V möglich?

  10 GND

  REFIN Reference Input des ADF4351
This CMOS input has a nominal threshold of AVDD/2 and a dc equivalent input resistance of 100 kΩ. This input can be driven from a TTL or CMOS crystal oscillator, or it can be ac-coupled.


  SW Fast Lock Switch. A connection should be made from the loop filter to this pin when using the fast lock mode.


  Umschaltung auf externe  Referenzfrequenz

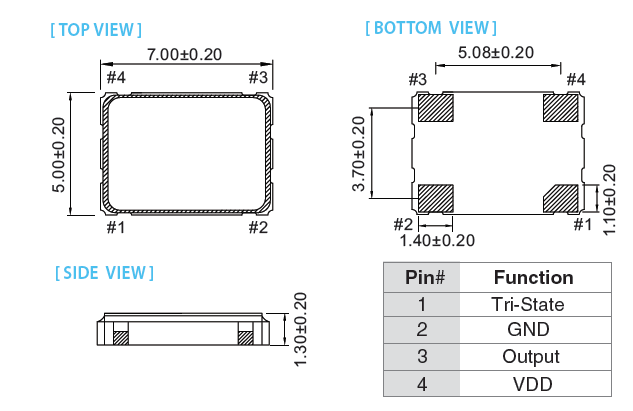

    CETECJ   10.000   156 Taitien
  Model-Numbering-Guide_XO-Rev307-2015.pdf

C 3,3 V



https://www.taitien.com/wp-content/uploads/2019/05/XO-0166_PC-U.pdf












view inside
  Application Notes


  Arduino - Arduino Board ProMini
  - Pro Mini 3V 8 MHz ATmega328P Arduino kompatibel. low power



 - ADF4351 driven RF Generator 34.5 to 4400MHz by an Arduino   By Alain Fort F1CJN, March 7, 2016
 - https://github.com/F1CJN
   - ADF4351 synthetizer board driven by an ARDUINO and LCD KEYPAD SHIELD Module




Zurück  Oben

Updated on 12.06.23
