AG00013_.gif (7874 Byte)This page is still under construction, I am using it as my online notebook.
To Do   It's time to finalize and sort the content on this page, but ...! ;-)





Bauelemente, Baugruppen



"Die Einen kochen und kreieren leckere Gerichte; hier findet man einige Zutaten zur Realisierung elektronischer Schaltungen."
  mkn, 2013, ;-)


Frequenzaufbereitung               Frequency Generation and Processing



- Im Sinne der Signal-Generierung und Verarbeitung einer Frequenz und deren Informationsgehaltes oder nur der Erzeugung
   einer gewünschten Frequenz.


- Schaltungssammlung Frequenzgeneratoren, Vervielfachung

- fest
- variable


- XO
- VFO



PLL    Phasenregelschleife, Phase-Locked Loop




---> PLL als Frequenz-Vervielfacher
--> PLL Frequency Multiplier

- SN65LVDS150
- http://www.ti.com/product/SN65LVDS150
- MuxIt™ PLL FREQUENCY MULTIPLIER

- ICS501 Simple Frequency Multiplier

  - clock-timing-clock-generators-plls-frequency-synthesizers
  - interessante Experimentierleiterplatte

- 2-50MHz Clock Multiplier Module Frequency Multiplier Module 3.3V-5V
- NB3N511 3.3V / 5.0V 4 MHz to 200 MHz PLL Clock Multiplier

- "Tested a couple of programmable "TCXO Ultra Precision Golden Oscillator Clock" modules of ebay"
    by https://twitter.com/oh2aue

  - Einsatz als REF für 10 GHz LNB's, PLL-Teiler: 390
  - Seitenbandrauschen bei 9750 MHz Mittenfrequenz
  - Bild 1




====================================================================================

--> RF Vervielfacher


--> HF-Vervielfacher, RF Multiplier

Signal:
- sinusförmig
- rechteckig
 - Form, Zusammensetzung der Harmonischen


- Frequenzvervielfachung
 - Nichtlinearität, Oberwellengenerierung
 - PLL


====================================================================================

- Kammgenerator

- Impulsformung
 - ideal Nadelform, wie war das mit dem Dirac-Stoß und seinem Frequenzspektrum
Dirac-Stoß
--> Delta-Distribution

- Kammartiges Frequenzspektrum, Lattenzaun


- Einfacher S9-Normpegel-Generator Redaktion FA FA 6/2018, S. 558

- Lattenzaungenerator 2017 – Amateurfunk in Albstadt

  - Projektbeschreibung pdf

  - XO: 6,4 MHz, Teiler 4060N -> 100 kHz
    - Impulsformung mit 74HC04N
  - Messung: Amplitudenverlauf des Frequenzspektrum bis 500 MHz
  - Information zur Leiterplatte


====================================================================================

Switching Diode Frequency Doublers by Charles Wenzel

 - http://www.wenzel.com/documents/circuits1.htm


- New Topology Multiplier Generates Odd Harmonics by Charles Wenzel
  - ungerade Vervielfachung, Dioden 5082-2811
  - Idee: Sinussignal wird durch Dioden-Brücke in Rechtecksignal gewandelt
  - gewünschte ungerade Harmonische durch Filter selektiert
  - beschrieben ist ein Vervielfacher 10MHz -> 30 MHz


Bill Tracey   "Frequency Doubler for DDS Daughter Card and Softrock 40"

Frequency Multipliers    by Julian Rosu, YO3DAC / VA3IUL

Frequency Doublers by Mini-Circuits®
Frequency Doubler (from 4.7 to 9.4 GHz) Using a Diode  by Jeffrey Himmel

http://mirror.thelifeofkenneth.com/lib/electronics_archive/
Frequency_Doubling_using_Semi-Conductor_Diodes.pdf
 VHF COMMUNICATIONS 2/95
 Dioden Verdoppler

VARACTOR MULTIPLIERS

- Frequenzverdreifacher mit Antiseriellem Schottky-Varaktor für den Terahertzbereich by Markus Krach

-Simple Frequency Doublers with High Performance by Paul Wade W1GHZ ©2014


- Transistor frequency multipliers, John Fielding, ZS5JK, VHF Communications Magazine 4/2006, P. 224-237







====================================================================================



- Hans Holsink, pe1ckk auf Twitter: „#qo100 #Eshail2 To lock the Starcom LNB to an external reference,
  it need 25MHz on the PLL. I have a 10MHz GPSDO in the shack.
  This design I use to get 25MHz out of 10MHz.
  The Starcom SR3602 mini works fine on it. https://t.co/Jd39mWB7at“ / Twitter   April 2019


 - Schaltbild
 - Aufbau


- DL2SBA hat die Bandfilterkurve simuliert


 - Verwendung: dient als Referenzfrequenz einer LNB-PLL, als Ersatz des 25-MHz-Quarzes

 - Welche Forderung wird an die spektrale Reinheit des 25-MHz-Signals gestellt?
 - Benötigter Pegel?







====================================================================================




LO PLL USB ADF4351 [17.07.2019, mkn]

LO: Local Oscillator

- Datenblatt ADF4351

Bestellung
Transfer
Lieferung


 "LO PLL USB ADF4351 user programmable board"


--> Specifications

RF range                 50 MHz - 4400 MHz
Output power           > 10 dBm
TCXO stability typ.   +/- 0.5 ppm @ 10 MHz
Supply operation      +5 V DC & 150 mA
PCB dimensions, mm  54 x 29 x 6
Weight                   10 g


Package contains

1 x LO-PLL-USB-ADF4351 user programmable board
1 x PLL software and documentation
--> - ebay
PCB LO PLL USB ADF4351 CW beacon user programmable board

- VHFdesign.com

- LO PLL USB MAX2871 ADF4350 ADF4351/a> by UR3IQO

Description

The frequency synthesizer module can be used in several operation modes:

  • Signal source controlled from the PC;
  • Autonomous signal source which can generate four preprogrammed by the user frequencies;
  • Beacon which can send a CW text, the scan mode with up to four frequencies is also available.

All beacon parameters are user programmable.

If you need a compatible USB A to USB Micro B 5 pin cable for PC connection (not comes with PLL module itself)
- let me know before buying this board.



Warning!
While using the PLL module for a long time - apply additional heat removal measures.
 Do not allow the overheating of the board.
- General Layout Guidelines for RF and Mixed-Signal PCBs
   by Michael Bailey  [pdf]
 -> Hinweise für Kühlung

For additional details that describe all board features and PLL software instructions please check the PLL documentation."



- keine RF-Buchsen
- Kühlkörper notwendig -> Empfehlung?
- Abstand ext. REF und USB-Stecker kritisch
RPI DC-MICRO USB

DC Anschlusskabel mit Hohlsteckerbuchse zu microUSB B-Stecker.
Technische Daten DC-Buchse 2,1 (innen) x 5,5 (außen) mm Buchse
microUSB B-Stecker Pluspol innen, Minuspol außen
Innenleiter: AWG24 Kupfer
Länge: ca. 17 cm

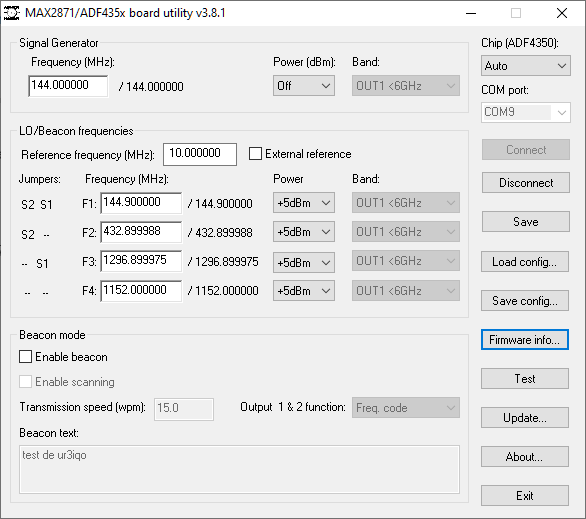

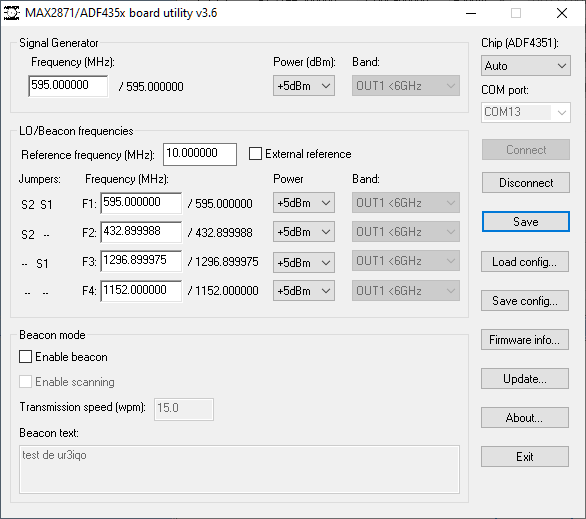

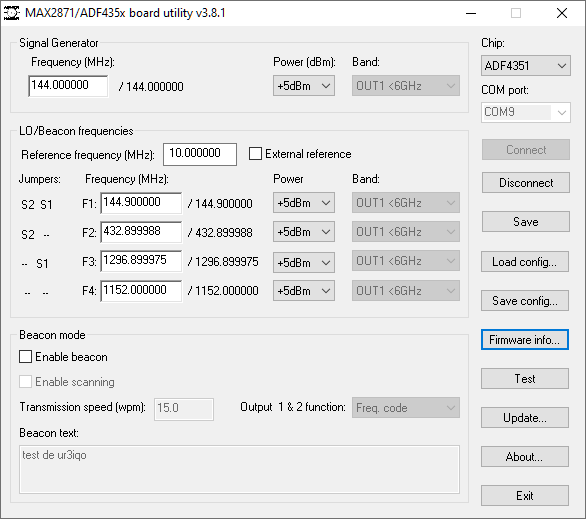

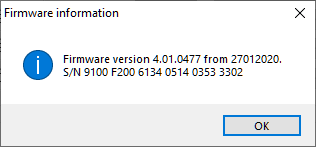

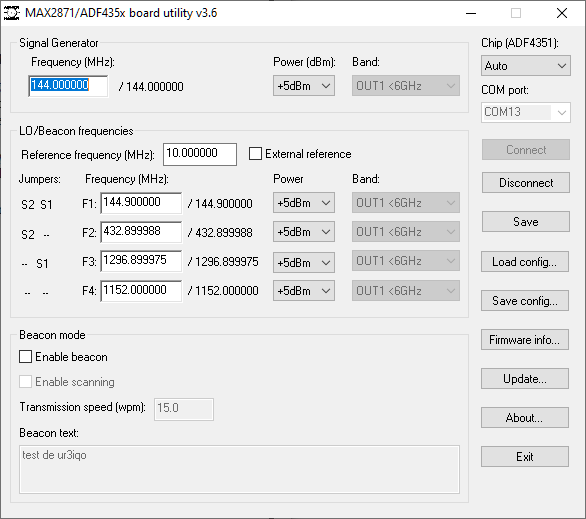

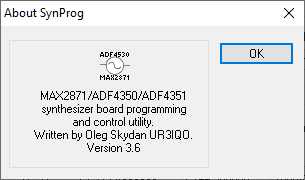

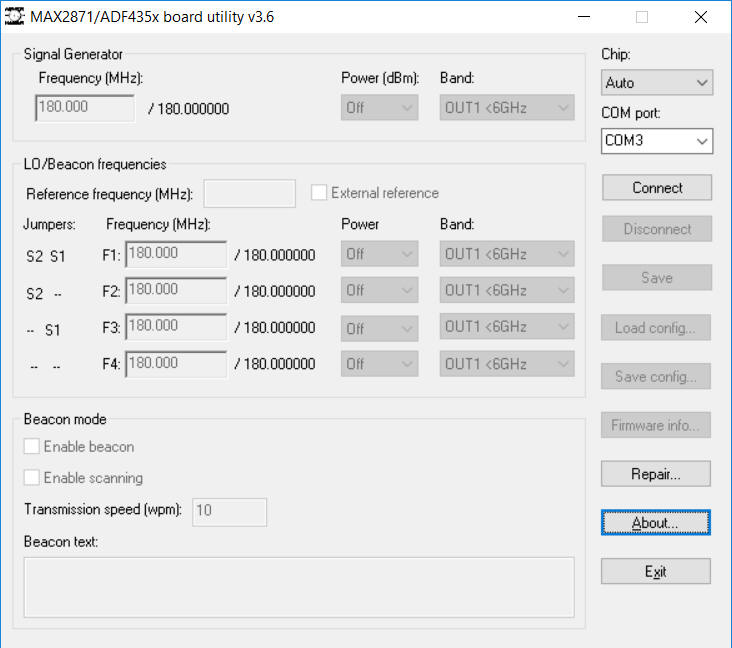

Software

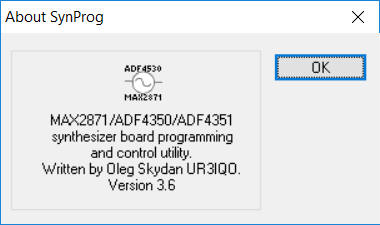

Ver. 3.6 (Release date — 2019-05-16):
https://vhfdesign.com/data/zip/SynProg-v3-6.zip





Inbetriebnahme


User

-
Review


LO PLL USB MAX2871 - Ein Synthesizer der extra Klasse by Rolf Bucher, HB9BRC

- MAX2871


- https://www.maximintegrated.com/en/products/comms/wireless-rf/MAX2871EVKIT.html

- General Layout Guidelines for RF and Mixed-Signal PCBs by Michael Bailey  [pdf]
-> Hinweise für Kühlung


01.05.2020, mkn





Save

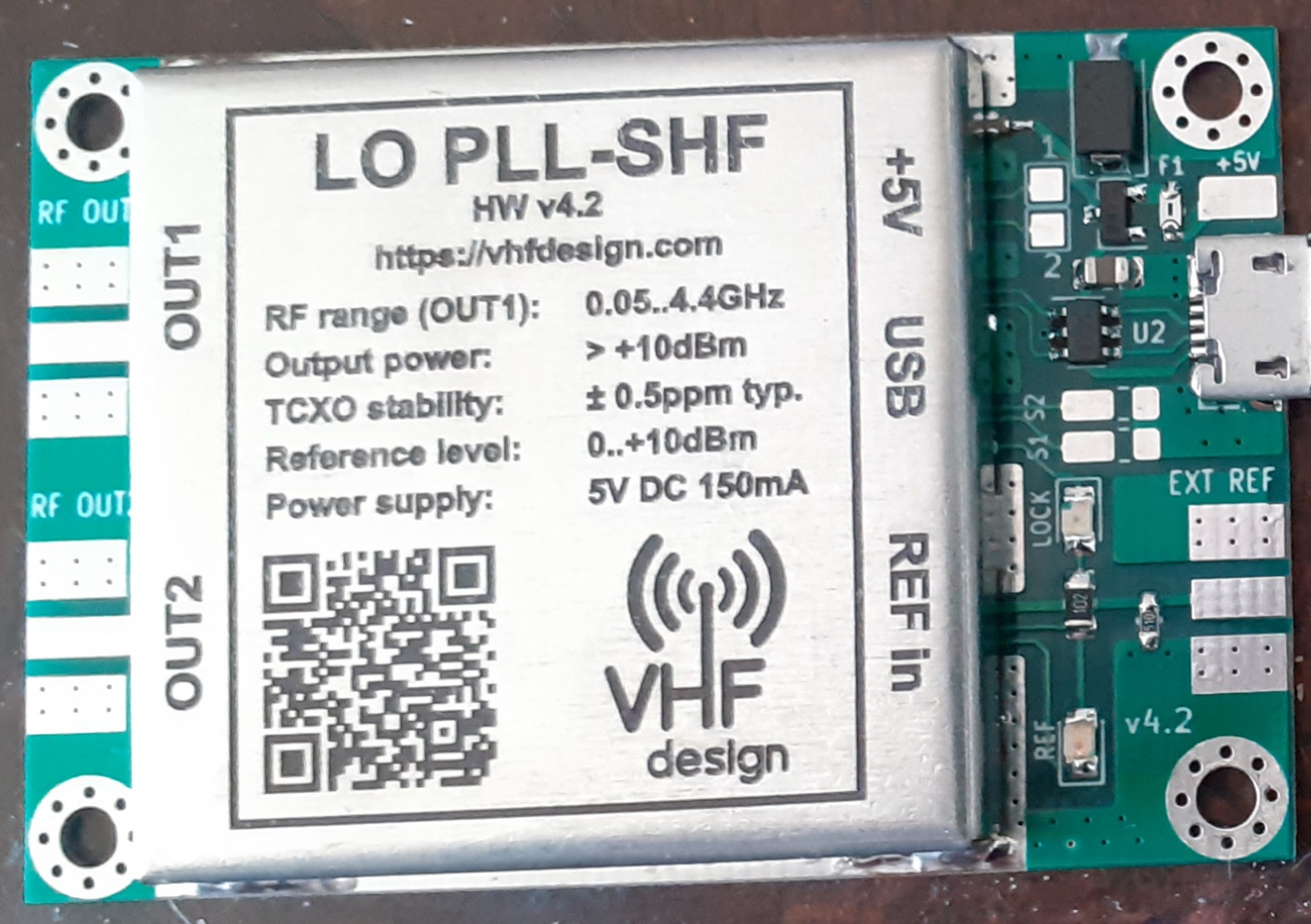

- Hardware Version 4.2

-  14.09.20



-














- Modul zur Frequenzerzeugung im Bereich 35-4400 MHz by DJ7OO





- Den ADF4351 Frequenzgenerator 35MHz bis 4,4GHz vom Arduino Uno ansteuern


 - ADF4351 VFO by PA0RWE


 https://www.sv1afn.com/adf4351m.html

- BG6KHC
  https://www.qsl.net/bg6khc/tg_new_version.htm
