This page is still under construction, I am using it as my electronic
notebook. To Do It's time to finalize and sort the content on this page, but ...! ;-) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bauelemente, Baugruppen |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
"Die Einen kochen und kreieren leckere Gerichte; hier findet man einige Zutaten zur Realisierung elektronischer Schaltungen." mkn, 2013, ;-) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Quarzoszillator |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
DAS GROSSE QUARZKOCHBUCH
Autoren: Bernd Neubig & Wolfgang Briese Franzis-Verlag Feldkirchen 1997 ISBN 3-7726-5853-5 |
AXTAL
bietet hierzu einen Download an. Ansonsten finden sich dort weitere zahlreiche interessante Literaturstellen und Schaltungen. Informationen zu Quarze, Oszillatoren, Quarzfilter, etc. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Enrico Rubiola - Phase Noise and Jitter in Digital Electronics |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
Which Oscillator Output Signal is Best for Your Application?
(bliley.com) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- So erzeugt man einen präzisen Takt - HF-Praxis+4-2020+IV.pdf |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
Ausgangstypen von Oszillatoren - hier betrachtet aus der Sicht der Ausgang-Signalform |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Phasenrauschen und Jitter von Quarzoszillatoren - HF-Praxis 4-2021 II.pdf |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Minimize Frequency Drift In Crystals | Electronic Design | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Fundamentals Of Crystal Oscillator Design | Electronic Design | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
================================================ | ============================================ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
XO | Quarzoszillator, quartz oscillator, crystal oscillator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
auris-GmbH - Technische Information |
OSZI 10,000000 :: Quarzoszillator, 10,0 MHz Reichelt Datenblatt |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
http://www.auris-gmbh.de/3xios/daten/AQO14.pdf | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Fundamentals of Quartz Oscillators by HP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AN Oscillator Circuits |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AXTAL | - > DAS GROSSE QUARZKOCHBUCH | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bernd Neubig, DK1AG; "Entwurf von Quarzoszillatoren" UKW-Berichte H.1+2 (1979) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Oscillation Circuits by NDK Application Notes | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Quarzoszillator MMD MB3050H | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
25 MHz Quarzoszillator gekauft und nun?
0,45 Euro 02/2016 POLLIN
230045 - Datenblatt - Interpretation der Beschriftung auf dem Gehäuse(Marking) MMD Hersteller: MMD MMD Monitor/Quartztek Frequency Control Products, ILSI MB050H MB: 8-pin DIP Supply Voltage: +5VDC 050: Frequeny Stability ± 50 ppm (part per million) H: Poutput HCMOS 25.0000MHz Frequency 25.0000MHz Punkt 0045 S Punkt: Markierung für pin 1 ? Pin-Belegung - 1 N/C Not Connected - 4 Case Ground - 5 Output - 8 Supply Voltage Stromverbrauch: max 30 mA - MBH Series Oscillator |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
OSZI
25,000000 :: Quarzoszillator, 25,00 MHz Reichelt - Quarzoszillator - C-Mos/TTL-kompatibel • Frequenz: 25,000000 MHz • Frequenztoleranz: ± 100 ppm • Temperaturbereich: 0 bis 70 °C • Speisespannung: 5 V • Ausgang für 2TTL oder 10 LS-Gatter Anschlüsse: · 1 nicht beschaltet · 7 Masse · 8 Ausgang ·14 Speisespannung Hersteller Auris, Artikelnummer des Herstellers : AQO 14 25 MHz - Oszillator-Knowhow |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
OSZI 24,000000 :: Quarzoszillator, 24,00 MHz reichelt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
IQD LFSPXO009437 Quarzoszillator, 100 MHz, 50 ppm 3,3 V - LFSPXO009437Bulk.pdf - HCMOS - HCMOS Design Considerations TI 2002 - General Interfacing Solution |
Datenblatt IQD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
GEY 1294462 :: Quarzoszillator, 125 MHz, 100 ppm 3,3 V | Datenblatt GEYER ELECTRONIC e.K. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- 10 MHz
Referenzfrequenz aus billigem TCXO der GSM-Technik by
DK6RX - |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Low Distortion Crystal Oscillator by WENZEL | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
================================================ | ============================================ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
VCXO, VCTCXO | spannungsgesteuerter
Quarzoszillator voltage-controlled crystal oscillator |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
Informationen - https://www.digikey.de/de/pdf/c/connor-winfield/t-tv-tcxo-vctcxo |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
http://www.conwin.com/datasheets/tx/tx176.pdf |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
================================================ | ============================================ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
TCXO VC-TCXO | temperaturkompensierter
Quarzoszillator - temperature-compensated crystal oscillator |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- http://www.raltron.com/technical/ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
https://abracon.com/uploads/resources/vcxo-tcxo.pdf - https://abracon.com/Oscillators/ASTX-H11.pdf |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
G0UPL's Ultimates, GPS. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Achtung, Art und Weise der Temperaturkompensation beachten, analoge oder digitale Kompensation. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
TCXO Performance issues - Connor-Winfield, 27 MHz |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CW774CT-ND T604-025.0M Connor-Winfield XTAL OSC VCTCXO 25.0000MHZ LVCMOS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ADEV, Jitter, Phase Noise | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Source: Datenblatt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
CTI-TC3A2B00-or-DAPU-T11A-25MHz-3-3V-HCMOS-TCXO-Crystal-Oscillator - http://www.cti.ac.cn/en/Product%20and%20Service/Component/Freqency_Control_Com/2013/0723/28.html |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
OCXO VC-OCXO OC-VCXO DOCXO |
beheizter Quarzoszillator,
thermostatgeregelter Quarzoszillator temperaturstabilisierter Quarzoszillator oven-controlled crystal oscillator |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Seit einigen Jahren werden weltweit eine Unzahl von gebrauchten(used)
OCXO's angeboten. Es lohnt sich u.a. bei ebay vorbeizuschauen und man wird verschiedene interessante, nicht nur preislich, Angebote finden. Einkauf aus zweiter Hand, bevor der nächste lokale Wiederverkäufer seine Schnäppchen zu erhöhtem Preis weiterverkaufen möchte. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
THE THEORY OF ZERO-GRADIENT
CRYSTAL OVEN by R.
K. Karlquist**, L. S. Cutler**, E. M. Ingman*, J. L. Johnson**, and
T. Parisek*, *Hewlett-Packard Company, **Hewlett-Packard Laboratories |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
QH 40 A Präzisionsquarzheizer 40° by
KUHNE electronic 40,8 °C • +/- 1,5 °C |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
OCXO: Oven Controlled Crystal Oscillator by VECTRON -kurze Einführung |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
10MHz OCXO Teardown (CTS 1960017) - Der innere Aufbau eines VC-OCXO |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
OCXO Layout Guidelines by Connor Winfield - zahlreiche Design-Hinweise zur Platzierung des OCXO auf der Leiterplatte - Umwelteinflüsse, Zugluft, Wärme, etc. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Quarzoszillatoren (OXCO) – Quintenz Hybridtechnik GmbH | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
Oven
Controlled Crystal Oscillators gefunden bei
http://www.n4iqt.com/ - gute Einführung, Übersicht - ADEV - Phase Zero Crossing - mehrere Application Notes, z.B. auch TCXO |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
OCXO TCXO stuff |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
NDK ENE3311A,B,D,E,F 10MHz 5V Square Wave SC-Cut OCXO Crystal Oscillator | - CQ DL 2019 02 S.15-16, 12.02.2019 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ebay
NDK-ENE3311A-B-D-E-F-10MHz-5V-Square-Wave-SC-Cut-OCXO-Crystal-Oscillator-/332389823831
12.02.2019 - https://picclick.com/OCXO-NDK-ENE3311AB-100MHz-Square-wave-5V-281729676152.html |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Auf der Suche nach der technischen Spezifikation - NDK Nihon Dempa Kogyo Co., Ltd. (NDK) - EOL Products End of Life - 9325D_NSA3403A_e.pdf Anhaltspunkt: Abmessungen -> - NH26M26LB 10 MHz, 5 V - NH26M26LC 26*26*12,5 mm3 , 10MHz,5 V Hauptanwendungen: Mobile phone base station(5G CU, 4G BBU) IEEE1588, synchronous Ethernet clock (SyncE) Optical transmission system Stratum 3E Synthesizer Timing and synchronization measuring equipment GNSS-DO Audio Hinweis auf Verwendung ENE3311 - Measuring Time Takes Time - DC-Speisung LDO, Control Voltage, schematic - Anfrage bei NDK - technische Daten erhalten - 10 MHz OCXO Teardown (NDK ENE3311A) |
- Application Note |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
OCXO Upgrade for Racal-Dana 199x Counters - ENE3311 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Bestellt via ebay am - Lieferung: 27.02.2019 - Lieferumfang: 2 OCXO's ENE3311B, 1 Kugelschreiber |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Gemeißelt zur Frequenzkorrektur? Hi. Spannung am unbenutzten Pin? Nichtdeklarierte UREF? |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Erster Test ENE331B, MAY 14, 28.02.2019 mkn - Ausgangsspannung und Frequenz - Betriebsspannung: 5 V - Regelspannung: offen, für die nominelle Frequenz sind 2 V nötig - Strom bei Einschalten 464 mA - Strom im geheizten Zustand 154 mA, reduziert sich noch mit der Betriebszeit auf 126 mA - Frequenz: 9999,9894 kHz - Last Tastkopf: |
Zähler | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Erster Test ENE331B, APR 13 - Ausgangsspannung und Frequenz - Betriebsspannung: 5 V - Regelspannung: offen, für die nominelle Frequenz sind 2 V nötig - Strom bei Einschalten 462 mA - Strom im geheizten Zustand 143 mA, 134 mA, -> 138 mA - Frequenz: 9999,9901 kHz - Last Tastkopf: |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Test mit Steuerspannung 0 ... +4 Volt - 02.02.2020 - ENE331B, MAY 14: OK, 1,53 V - ENE331B, APR 13: OK, 1,53 V Achtung, Zähler freilaufend! |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

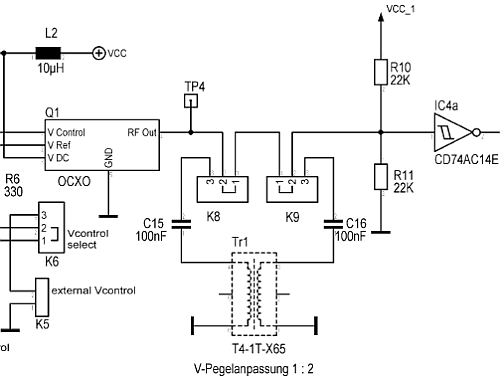

- Projekt eines OCXO-Boards war oder ist noch angedacht | Status Dez 2020, es entsteht eine universelle Leiterplatte. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Spannungsregler für die Abstimmspannung, Uinput: 5 Volt - LT 1790 BCS LDO-Regler, fest, 4,1 V, SOT-23-3, Datenblatt Reichelt - ausverkauft 07.03.2019 - Ausgangsspannung 4,096 V "4.096 V ELECTRICAL CHARACTERISTICS The l denotes the specifications which apply over the specified temperature range, otherwise specifications are at TA = 25°C. CL = 1µF and VIN = 4.6V, unless otherwise noted." |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Output Noise (Note 8) - 0.1Hz ≤ f ≤ 10Hz 60 µVP-P - 10Hz ≤ f ≤ 1kHz 89 µVRMS |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
BOU 3299W-1-502, Spindeltrimmer, 25 Gänge, 5 kOhm, linear - Datenblatt - Temperature Coefficient ... ±100 ppm/°C |
Achtung bei der Auswahl des
Widerstandswertes die Belastbarkeit der Referenzspannngsquelle beachten! |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
Tuning Range
by WENZEL - Tipps |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
OCXO Upgrade for Racal-Dana 199x Counters (rssing.com) NDK ENE3311 LM4140 High Precision Low Noise Low Dropout Voltage Reference |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
BLILEY |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Crystal Oscillators: The Complete Guide (OCXO, TCXO, VCXO, & Clocks) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Bliley
- NV47A1282 - 10.000000 MHZ - SN 0407 - 104 - SC Cut Crystal OCXO with Electrical Frequency Adjust - Interne Referenzspannung wird für Frequenzabgleich mittels eines externen Einstellreglers bereitgestellt - Betriebsspannung 5 V - Datenblatt - SN 0407 - 104 - EFC; Uc=2,137 V @ 10 MHz |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Maximale Belastbarkeit der internen Referenzspannung: Vref: +4.0 Vdc ± 0.2 Vdc at 1 mA Max |
Isolier-Abstandsstücken: Länge 3,26 mm, 3,2 mm DM Anschlüsse ungewöhnlich lang, dienen der Entkopplung zur PCB-Oberfläche |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
ebay.de Bliley NV47A1282 or NVG47A1282 10MHz 5V Sine Wave OCXO
Crystal Oscillator - Size: 36*27*17mm Used OCXO |
Bestellt: 10.03.2020 Erhalten: 21.03.2020 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- SN 0442-182 - EFC; Uc=1,942 V @ 10 MHz |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- BLILEY teardown - qbdnessett (quietbird.com) NV47M1008 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ISOTEMP RESEARCH |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-TAITIEN purchases ISOTEMP, (January 2005) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ISOTEMP
OCXO131-100 - Application Notes hier sind einige interessante Informationen noch als Download verfügbar.[26.06.2020] - Understanding Ovenized Oscillators - Oscillator Short Term Stability: (Root) Allan Variance - .... |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ISOTEMP RESEARCH, INC. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ISOTEMP OCXO 143-141 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- ebay
ISOTEMP-143-141-10MHz-5V-SC-Cut-Square-Wave-OCXO-Crystal-Oscillator Bestellt: 26.06.2020 Erhalten: xx. Juli. 2020 Uc=1,99 V @ 10 MHz - The OCXO 143 Series from Isotemp Research, Inc. Jan 30, 2009 - OCXO143-1.pdf Sine wave - OCXO143-3.pdf HCMOS - Datenblatt OCXO 143 "The OCXO 143 series oscillators are only one inch square and designed for thru-hole mounting. These packages offer much tighter frequency stability than TCXOs and in some cases cost less. Frequency adjustment is by electrical means using a potentiometer or D/A converter. A Convenient voltage reference source is available for this purpose. Your choice of AT or SC cut resonators are available to meet your frequency stability requirements." - mehr Datenblätter findet man hier |
- Das "Abgleichloch"? - Pinout - Messen der Referenzspannung falls vorhanden! |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- http://ka7oei.com/ - An "ovenized" 10 MHz crystal oscillator using the Isotemp 134-10 OCXO |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
A 10 MHz OCXO
(Oven-controlled Crystal Oscillator) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
http://unreleasible59.rssing.com/chan-39424056/latest.php |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
MORION |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Sankt Petersburg, ex Leningrad | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
Quartz oscillators: Oven Controlled Oscillators (OCXOs & DOCXOs) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
MV85 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
MV85-OCXO.pdf
http://www.morion.com.ru/ |
->
ebay "Used Morion MV85 5V 10 MHz OCXO SC/Sine *TESTED* Sinewave Crystal oscillator Conddition: Used/tested Pin definition: 1 pin output 10MHZ sine wave 2 pin GND 3 pin frequency control 4 pin reference voltage output 5 pin +5V power supply " - Bild Ausgangspegel an 50 Ohm Quelle: MORION Inc.,Datenblatt |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
General parameters of this part number XO00088-4M are: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
- Messungen, 13.10.2020, mkn - Us: 4,988 V - Is= ca. 500 mA beim Einschalten des kalten VC-OCXO, +20oC - Is= 160 mA - Uref: 4,466 V - Uc: 1,549 V @ 10.000.000,042 Hz - Ausgangspegel: +3,3 dBM, 50 Ohm, +/- 0,5dBm - Wave form: sinusförmig - Messungen am 14.10.2020 - Frequenz bei Kaltstart des OCXO: 9.999.838 Hz - Us: 4,988 V - Uref: 4,467 V - Ur: 1,551 V - Frequenz des OCXO nach 2 Minuten Anheizzeit: 10.000.000,02 Hz Kennlinie EFC - Uc: 2,494 V -> 10.000.003,6 Hz - Uc: 1,549 V -> 10.000.000,0 Hz - Uc: 1,011 V -> 9.999.997,7 Hz Kocxo[Hz/V]: 5,9 Hz/1,483 V = 3,978 Hz/V |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

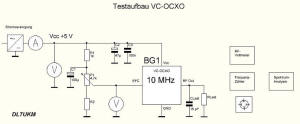

Meßaufbau Zielsetzung: Überprüfung der Funktionsfähigkeit des OCXO - Breadboard - 20 kOhm-Einstellregler, ein Wendel-Poti wäre besser - Zähler FA-2 mit externer Referenz(OCXO MV89A oder s-GPSDO mit OCXO) - Datenblatt und seine History - Messung Kaltstart des OCXO - Messung Referenzspannung - Messung der Spannung an EFC-Pin - Frequenz, Strom in Abhängigkeit der Zeit - Messung der Kennlinie EFC im aufgeheizten Zustand des OCXO |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- DOUBLE OVEN ULTRA PRECISION OCXO MV89A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Morion oscillator at IFCS 2002, 2002 IEEE International
Frequency Control Symposium and PDA Exhibition - Morion_MV89A_IEEE_IFCS_2002.pdf A NEW HIGH STABILITY DOCXO. STATISTICS OF THE RESULTS OF FREQUENCY STABILITY MEASUREMENTS. |
- (RoHS 5) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Wenn man ihn vor sich hat, dann ist man
von seiner Größe und dem Gewicht von 158g beeindruckt. Nicht ein Relikt der Vergangenheit, noch heute durch MORION angeboten. |
Die Bodenplatte des DOCXO hat keine eingesetzten Glaskörper. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Datenblatt MV89 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Das Datenblatt offeriert einen
umfangreichen Variantenreichtum des DOCXO. Bitte die Datenblätter der Vergangenheit beachten. Es gibt keinen öffentlichen Schlüssel für "XO00281-CT-MV89", sicherlich eine spezielle Variante eines Abnehmers. |
- (RoHS 5) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
OCXO MV89A, XO00281M-CT-MV89, S/N: ZA5691, DATE: 03/27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Kaltstart Spannung am EFC-Pin 2,916V f=10.000.000,336Hz Stromaufnahme ca. 945 mA Aufwärmphase - kontinuierliche Verringerung der Stromaufnahme |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Vcc: 12 V Icc= 313 mA Zeit nach Einschalten: 3 h Uc[EFC]= 2,71 V @10 MHz Ansteuerung 74AC14, 1,8 -2 Vpp, knapp, nochmals überprüfen |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dez. 2020: ebay-Einkauf und China-Lotterie: Glück gehabt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Abmessungen Ausschnitt aus Datenblatt MORION MV89 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
OCXO MV89A, XO00281 M-CT-MV89, S/N: ZC3317, DATE: 05/16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Baureihen - Abstimmspannung - Ausgangspegel |
Notizen: Start I: 990 mA, 9 999 748 Hz, 9,2dBm an 50 Ohm, URef. 5,098 V, EFC 2,566 V ??? |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Gemessen mit FA-2 und ausgewertet mit TimeLab Naja, Tendenz erkennbar. Das Messergebnis wird durch die Eigenschaften des internen OCXO des FA-2 dominiert. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Uni OCXO mit MV89A by Mike, DL7UKM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
Bau eines 10 MHz Referenzoszillators mit geringem finanziellem Aufwand
by Ing. Helmut Pein, OE6PLG - Morion MV89 5 MHZ XO mit nachgeschalteten, internen Verdoppler auf 10 MHz |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
OCXO AND CLOCK DISTRIBUTION SYSTEM by
VE2AZX - MV89 - Scaling and Frequency Adjust Circuit, ist eine gute Idee - umfangreiches, lesenwertes Dokument, einschliesslich der Messungen durch MORION |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
Open source Agilent 53132A 53131A OCXO ultra high stability oven upgrade
- Baugruppe für/mit MV89A, CTS... |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
Untersuchungen zum OCXO Morion MV89A by DK7BJ - Reparieren - Schaltbild |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
Morion MV89A
Oscillator Repair by Roberto EB4EQA - Fehler: Ausgangsspannung zu gering - Bilder vom inneren Aufbau - Ausgangsspektrum dreier MV89A (Unwanted Signals) Ich würde behaupten, dass nur das zweite Spektrum in Ordnung ist. Die Subharmonische 5 MHz ist der eigentliche XO. Der MV89A, als 10 MHz Version, verwendet einen Frequenz-Verdoppler zur Erzeugung der Ausgangsfrequenz von 10 MHz. Bild 3, eventuell(sicherlich?) ist der 5 MHz Quarz ein Oberton-Quarz, erregt auf dem 3. Oberton, hier schwingt er aber auch auf 1/3* 5 MHz oder ??? [mkn, 02.11.2020] - [time-nuts] Morion MV89A Repair |
Bild 1, Bild 2, Bild 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- [time-nuts] Morion MV89 and LTC6957 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
Open Source DIY Agilent 53132A 53131A 53181A OCXO Ultra High Stability Timebase Oven Upgrade |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- OCXO MV89A XO00281M-CT-MV89 10.0 MHZ Morion Double Oven Ultra Precision | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- OCXO VFC GPS 1PPS - MV102 - NEO-6M -> http://f1chf.free.fr/fichiers/tcxo/ |
Google hilft [DE] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
DOUBLE OVEN LOW PROFILE ULTRA PRECISION OCXO MV180 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Datenblatt MV180 MV180 | ebay bestellt, eingetroffen: 18.11.2020,
ordentlich verpackt OCXO auf Leiterplattenausschnitt! |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- MV180 VC-DOCXO - Serien-Nr. - Frequenz: 10M000000 - Abmessungen: 50,2 * 50,2 * 19 mm - Gewicht: g - +12 V - REF-Spg.: 5,090 V, Leerlauf, 5033 mV nach 15 Min. - EFCintern: 2,728 V . 10.000.000,522 Hz, Messzeit:1 s, FA-2 unsynchronisiert 2,687 nach 15 Min, 0.000.000,521 Hz, Messzeit:1 s, FA-2 unsynchronisiert - EFC @ 10 MHz - EFC @ 10 MHz - EFC 6 V: - EFC 0 V: - Slope: positiv - Ausgang: Sinus - Ausgangspegel: +5,1 dBm, 50 Ohm - Einschaltstrom: 674 mA - Betriebsstrom: 223 mA, Aufheizzeit: 15 min - Gehäuse ist mit GND verbunden - Pinbelegung wie MV89A |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- OEM Products |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
[time-nuts] Thunderbolt MV-89a OCXO Transplant? |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CTI |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CETC CTI | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
China Electronics
Technology Group Corporation https://de.linkedin.com/company/china-electronics-technology-group https://de.wikipedia.org/wiki/China_Electronics_Technology_Group_Corporation |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- CTI OSC5A2B02 10MHz 5V Square Wave OCXO Crystal Oscillator |
ebay
USED-CETC-CTI-OSC5A2B02-10MHz-5V-Square-Wave-OCXO www.cti.ac.cn/Products/system/Professional/crystal/2013/075/289.html |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

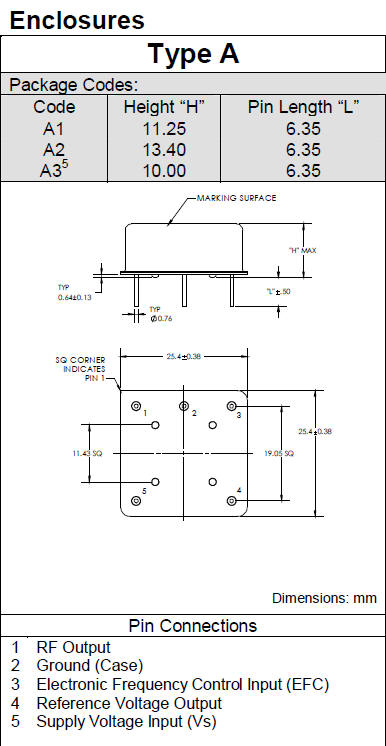

Die Zuordnung des Datenblatts ist nicht klar. Wie auch immer, es hilft für eine erste Orientierung. Link ist tot. http://www.cti.ac.cn/ CETC CTI |
https://forum.amsat-dl.org/index.php?thread/3293-external-reference-from-ics512-pll-clock-multiplier/ Karen, RA3APW http://www.ra3apw.ru/ AllanDev_10MHz-XtalOSc_OCXO-CTI.jpg by RA3APW - Phillips PM6680 - ADEV 3*10-11 für tau= 1 s entspricht dem Datenblatt <= 0,05 ppb -> 5*10-11 - Vergleich mit eigenen Messungen |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
OC25 Series_The 54. Forschungsinstitut der China Electronics Technology Group Corporation (archive.org) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
OC25-Serie | "Eigenschaften: Hohe Präzision, hohe Stabilität, geringes Phasenrauschen, geringe Alterungsrate, gute Konsistenz, Massenproduktion, ROHS-konform, Kundenanpassung akzeptabel, Anwendung: Mobilfunk-Basisstation, GSM, CDMA und andere Systeme Frequenzsynthesizer-Messgeräte Testgeräte Digitales Schalten" | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Wichtigste technische Indikatoren Typische Frequenzangaben werden angezeigt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
USED CETC CTI OSC5A2B02 10MHz 5V 26*26*12 Square Wave OCXO Crystal Oscillator |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- cti osc5a2b02 10 mhz - Google-Suche | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- HCMOS-Ausgang | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- CTI 1411.15 10.000 MHz 0SC5A2B02 CETC - 362 mA, 186 mA - 2,04 V - wird wärmer als ENE |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- CTI 0810.06 10.000 MHz 0SC5A2B02 CETC - 330 mA, 410 mA, 246 mA, 210 mA - 2,06 V |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- CTI 1210.06 10.000 MHz 0SC5A2B02 CETC - 352 mA, 394 mA, 220 mA - 2,06 V Fazit. die 3 OCXO funktionieren prinzipiell - Messung mit synchronisiertem Zähler wiederholen - Stromaufnahme über Zeit messen [26.06.2020, mkn] Die nominelle Frequenz wird bei 1,953 V erreicht. Abstimmspannung innerhalb eines GPSDO. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CTI 0SC5A2B02 CETC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
110403 2,497 V @ 10,0 MHz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1,953 V @ 10,0 MHz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
130811 1,802 V @ 10,0 MHz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
130313 V @ 10,0 MHz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
131011 1,918 V @ 10,0 MHz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Teardown and RE of a cheap OCXO - Page 1 (eevblog.com) - CTI 0SC5A2B02 CETC - Entwurf eines Schaltbildes - offene Fragen |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
VHFDesign.com | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
Kits list |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

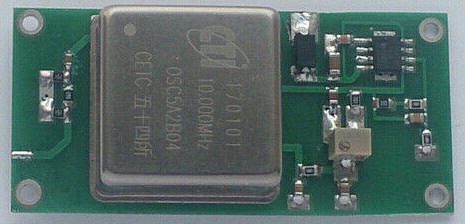

OCXO 10 MHz PCB ebay
DescriptionExternal OCXO PCB, 10 MHz, compatible with our PLL USB PCB, based
on ADF4350, ADF4351, described here: It will be suitable if on-board PLL accuracy (for your application) is not enough.
-> Package contents 1 x OCXO-10MHz-PCB
|
Bild Layout Source: VHFDesign |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-> Einschaltstrom < 583 mA | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-> Betriebsstrom < 250 mA | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bauelemente | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Spannungsregler
LP3878 LP3878-ADJ Micropower 800-mA Low-Noise "Ceramic Stable" Adjustable Voltage Regulator for 1-V to 5-V Applications - Designed for Use With Low-ESR Ceramic Capacitors! - LP3878-ADJ Typical Application |
Source: TI |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Schottky-Diode SS12 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Type des OCXO: Sinus- oder HCMOS-Ausgang? | As reminder to do the measurement! | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Ausgangsdämpfungsglied über Trenn-Kondensator an OCXO
angeschlossen - 150 Ohm, 36 Ohm, 150 Ohm |
- gelieferte Version: Unterschied zu den Angaben im obigen Platinen-Layout | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- HCMOS Ausgang und Abschluß mit 50 Ohm über Trennkondensators? | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
HP5385A OCXO Timebase - "a used OSC5A2B02 OCXO from Ebay, a MAX6126AASA21 and a potentiometer " |
-
Datenblatt - HP 5385A - http://www.cti.ac.cn/products/system/professional/crystal/2013/0725/289.html - EAN 6929101496496 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Herstellung eines hochpräzisen 10-MHz-Referenzsignaloszillators by JA4BUA | -
Schaltbild - http://ict-kuwa.net/img/ENE3311.pdf - http://ict-kuwa.net/img/OSC10M1.pdf |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Trimble |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
Trimble 34310-T OCVCXO , an OEM product? - 0240-0850-T Serien-Nr. - Frequenz: 10M000000 - Abmessungen: 50,2 * 50,2 * 38 mm - Gewicht: 98 g - +12 V - REF: V - EFCintern: , V - EFC @ 10 MHz - EFC 6 V: - EFC 0 V: - Slope: positiv - Ausgang: Sinus - Ausgangspegel: - Einschaltstrom - Betriebsstrom - Gehäuse ist mit GND verbunden - Pinbelegung wie MV89A |
ebay - Trimble 34310-T/T2/0 10MHz 12V 50*50*38mm Sine Wave OCXO Crystal Oscillator - Used, gebraucht - Package included:1 pcs 34310-T or 34310-T2 or 34310-0 only!!! - Test: Kein Ausgangspegel - Kontakt mit dem Verkäufer, Entschuldigung, Kaufpreis erstattet.[08.01.21] |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Datenblatt wird gesucht! | -
trimble ocxo 34310 - Google Suche |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
Trimble 34310-T OCVCXO by
AMATEURTELE.COM - einige technische Daten |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
Trimble OCXO 'extreme' teardown - detailierte Bilderstrecke - interner XO DOC3103 -> DATUM ??? |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Open Source DIY Agilent 53132A 53131A 53181A OCXO Ultra High Stability Timebase Oven Upgrade | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
Notes on Trimble Thunderbolt performance and modifications by
John Miles, KE5FX |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
My GPSDO project: OCXO Thermal Oscillation? - Trimble 34310-T OCXO |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
TRIMBLE 37265 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Trimble 65256 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
GPS-Disziplinierte 10MHz-Referenz [Lötlabor Jena] (loetlabor-jena.de) - Trimble 65256, im Inneren wird ein OCXO Vectron MC2001X4-046W verwendet |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
C-MAC -> Rakon "007 Rakon acquires the Frequency Control Products division of C-MAC MicroTechnology " |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
http://www.ko4bb.com/manuals/92.75.209.205/C-MAC_double_oven_OCXO_datasheet.tif - http://www.ko4bb.com/manuals/92.75.209.205/C-MAC_double_oven_OCXO_hookup.tif |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CTS |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
10MHz OCXO Teardown (CTS 1960017) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Schematic of the CTS 1960017 10MHz OCXO (rssing.com) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
VECTRON |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- C4550 - C4550A1-0213 - A1 Gehäuse-Typ A - Reference Voltage Output |
-
VECTRON C4550A1-0213
10MHz 5V SC-Cut Square Wave OCXO Crystal Oscillator |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
OCXO, ohne EFC und deren Umbau |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
JTM |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
JTM
Justiming Technology |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Copyright© 2012 Justiming Electronics Technology Co., LTD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Justiming Electronic Technology (Shanghai) Co., Ltd | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- OCXOs(Oven Controlled Xtal Oscillator) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
OCXO JTM1175, 25 MHz, 3,3V
- Abmessungen 1,1*1,3*2,1 cm Leider gibt es keine ausreichenden Informationen. OCXO oder VC-OCXO: es sind OCXO eine einen EFC-Eingang! Quarz-Schnitt: AT cut Datenblatt ?? Welche Daten der Serie JTM1000 sind zutreffend? EFC? Nein DIL 14 polig IC-Sockel MPE 001-1-014-3 Präzisionsfassung, 14 polig, RM 2,54 Wie sieht es mit einer EFC aus, keine Aussage im Angebot. Also Teilnahme an der CN-Lotterie, hi. |
-
1 x
JTM TECH JTM1175 25MHz 3.3V OCXO Crystal Oscillator | eBay
Bild [Ausführung Jan. 2021] - Bestellt: 09.01.2021 - Empfangen: 28.01.2021 - Verpackung: sehr gut, 59 g - Sichtkontrolle: ok, ausgelöteter OCXO - Funktionskontrolle: Achtung! Das aktuelle Angebot zeigt eine andere Gehäuseausführung! Hier sind die Kappe und der Boden verlötet! Somit entfällt die einfache Öffnung des OCXO-Gehäuses. [21.05.2021, mkn] Bilder 1 JTM1175, Bild 2 JTM1175H, Bild 3 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
JTM1175H - Abmessungen verschieden zum JTM1175 - der verwendete Quarz verwendet eine größere Gehäuseform |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
PN: JTM1175 FO: 25 MHz SN: 14160289 Ub:3,3V Ib:139 mA Frequenz: 25 000 008,5 Hz Pin 1: reagiert nicht, keine Frequenzänderung PN: JTM1175 FO: 25 MHz SN: 14030656 Ub:3,3V Ib:154 mA Frequenz: 25 000 008,8 Hz |
- JTM1000 - Justiming Technology |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Wo
ist Pin1? Markierung links, unten Sternchen, spitze Ecke in der Bodenplatte |
Quelle: Plisch Sicht auf die Pins! |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Testaufbau Wo bleibt die Spannung? Max. Strom 545 mA Keine 3,3 V Die 5 V stimmen auch nicht Schaltung des MB102/HW-131 CN kopiert auch CN, die stille Post, was kommt am Ende raus? |
Ohmsches Gesetz, jeder Draht ist anders? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
EFC? DIL 14 polig IC-Sockel MPE 001-1-014-3 Präzisionsfassung, 14 polig, RM 2,54 Betriebsspannung 3,3 V oder 5 V EFC: ??? Datenblatt ?? |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Der Umbau zum VC-OCXO | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
TRV Oscar-100 von SP3OSJ - LNB modification for TRV OSCAR-100 pdf - signal road - TRV Oscar100 schematic diagram Artur, Sp3OSJ, verwendet 5 V Informationen by Artur, SP3OSJ, tnx again! SP3OSJ Modifizierung: R5: 0R, R7 und R8 entfernen Betriebsspannung 3,3 V oder 5 V EFC: ??? Datenblatt ?? |
- Auszug: "TRV Oscar100.pdf" by
SP3OSJ
www.sp3osj.pl - Seite drucken (amateurfunk-sulingen.de) https://www.amateurfunk-sulingen.de/#start Interessantes Forum |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SP3OSJ Modifizierung: R5: 0R, R7 und R8
entfernen DL7UKM: - Spannungsteiler verbleibt im OCXO. - Der vorgeschlagene R5 0R wird durch 82 k ersetzt. Wert bestimmt den Ziehbereich, evtl. anpassen! - Alternativ könnte der 82 kOhm ausserhalb des OCXO platziert werden, damit ist jederzeit die Anpassung des Ziehbereiches möglich. Temperaturabhängigkeit des R5 außerhalb des Gehäuses, im Falle von PLL kein Issue. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ein neues Abenteuer beginnt oder wie öffnet man einen OCXO? [28.01.2021, ..., mkn] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Wie öffnen? | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Wie ist der mechanische Aufbau? Übergang Bodenplatte zur
Gehäusekappe? |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Methoden, Werkzeuge | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Teppichmesser, klein | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Spalt, Kleber etwas herauskratzen, Lötungen an den zwei Ecken abtragen | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Kappe hat Delle, dann ausbeulen, hi. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schaltbild | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bauelemente, SMD-Marking | Hergestellt um 2015 ??? | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
LPNG, SOt23, 3 V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
S47 OPV | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
P2t, 3 pin, BFR92 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
P8 BB148, 2 pin, Kapazitätsdiode | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Spannungsteiler 56 kOhm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Frequenzen bezogen auf 25,0 MHz [01.02.2021 mkn] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-> 47 kOhm +0,25 V -15,5 Hz +1,247 V -0,15 Hz +1,25 V +2,25 V, + 14 Hz, +3,02 V +24,4 Hz 14,04 Hz pro Volt Slope: positiv |
Steilheit nach Aussen hin | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-> 82 KOhm +0,256 V -9,83 Hz +1,242 V +0,15 Hz +2,254 V +9,7 Hz +3,03 V +16,8 Hz 9,6 Hz pro Volt Slope: positiv |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Auszug aus dem Datenblatt OSC5A2B02 10 MHz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Vergleich mit CTI
OSC5A2B02 10MHz 1,0 ppm -> 10 Hz 2,0 ppm -> 20 Hz - das wären 5 Hz bis 10 Hz pro Volt Abstimmspannung EFC- Eingangswiderstand ≥ 100 kOhm |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
25-MHz-VC-OCXO Modul JTM1175(mod. VC) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
DC-DC-Converter Breakoutboard YP-8 Vin: 5V Vout: 3,3 V modifizierter JTM1175(VC-OCXO) Pin1 Brücke rot oder R5 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schaltbild Modul 25 MHz
VCOCXO |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Verwendung - 25-MHz-sGPSDO |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Externe Ref.: sGPSDO, Nr.02 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
sGPSDO rev 1.0, Rcontrol(R5): 82 kOhm, Uc: 1,01 V @25 MHz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
TiP: 2,5 kHz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Harmonische von 25 MHz und GPS-Frequenz 1575 MHz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Auswertung, Bewertung mit dem RTL-SDR | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- UNI-OCXO by DL4ZAO und DL7UKM [Nov., Dez. 2020] |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Uni-OCXO - ein stabiler standalone OCXO-Referenzoszillator by DL4ZAO, DL7UKM- Manual und Baumappe [22.12.2020, ... Updates] - BM 2021 – v03 [10.04.22] - Link zur Reichelt BE-Liste, Achtung, enthält nicht alle Bauelemente. - Typ der SMA-Buchse K11, HF-Out: - bitte anpassen an den gewählten Einsatz der Leiterplatte im Gerät(Gehäuse) - Winkel- oder gerade Ausführung, Gewindelänge - Kosten: alternative Bezugsquellen nutzen - verwendete PCB-Version: v10 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Projekt: (D)OCXO Baugruppe, [Nov. 2020, mkn] |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Es wird eine sehr stabile 10 MHz Frequenz benötigt, die
Kurzzeitstabilität steht im Vordergrund - Ungenauigkeit kann nachgeregelt werden - Messungen mit FA-2 und TimeLab indikative ADEV-Messungen |
Eine Idee, ein Projekt wird geboren Erstes Brainstorming bei Kaffee und Kuchen. Einer muß eine Vorlage zum "Zerpflücken" und als Grundlage für die spätere Gestaltung erstellen. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Es ist eine eigenständige OCXO-Platine mit einer Fläche 100x100 mm2 auf der verschiedene DOCXO oder OCXO aufgebaut werden können. Der OCXO kann seine eigene oder externe Referenzspannung verwenden. Durch Jumper erfolgt die Auswahl, auch die Zuführung der Uc von der PLL ist möglich. Ein IC für die 5 V Referenzspannung kann bestückt werden und ermöglicht somit die Verwendung von OCXO ohne herausgeführte Referenzspannung. Im Ausgang nutzen wir den 74AC14 und den Übergang zum 4-Fanout-Buffer. 3 verschiedene Pinout-Bauformen der OCXO werden berücksichtigt. OCXO mit 12V und 5 V sind einsetzbar. Ub:15 V für die 12V OCXO. Die max. Fläche von 51x51 mm2 für den OCXO erlaubt die Platzierung weiterer OCXO-Ausführungen. Eine Lösung für die mechanische Fixierung muss man dann selbst finden. Ich starte mit der Verwendung von drei DOCXO unter der Nutzung der eigenen Referenzspannungen. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Die Leiterplatten sind eingetroffen und die Bestückung beginnt, CORONA verzögert die Reichelt-Zulieferung oder der OM hat zu spät bestellt, hi. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Referenzspannungsquelle |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- herausgeführte interne Referenzspannung des OCXO | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- externe Referenzspannungsquelle für den OCXO Anforderungen an - Temperaturstabilität - Rauschfreiheit Einfluß des Potentiometers |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
MAX6250BCSA 5,0 V |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-> Digikey
MAX6250BCSA
Datenblatt MAX6225/MAX6241/MAX6250 Bestellung -> SMD SO8 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Weitere Bauelemente |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CD74AC14 6 Schmitt-Trigger Inverter |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
LM 1085 IT-ADJ
LDO-Spannungsregler, einstellbar, 1,25 ...
27,5 V, 3 A, TO-220-3 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
L-11PHC 100µ:
Stehende-Induktivität, 11PHC, Ferrit, 100 µH bei reichelt elektronik - Datenblatt - L-11PHC 100µ Stehende-Induktivität, FASTRON 11PHC Datenblatt - Ferrit - Toleranz: ± 10 % - Ø 12 x 15 mm, Raster: 5 mm - DCR max : 0,16 Ohm, IN: 1,84 A DC |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
BOU 3296X-1-103: Spindeltrimmer, 25 Gänge, 10 kOhm, linear bei reichelt elektronik Typ Präzisionspotentiometer Ausführung Spindeltrimmer Aufbau 25 Gänge Toleranz 10 % |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Bourns® Trimpot® Trimming Potentiometers (cdn-reichelt.de) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Aufbau mit MV89A, DL7UKM, Dezember 2020 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Nutzung der internen Referenzspannung des MV89A - Abstimmspannungsbereich - Anpassung des Abgleichbereiches - Möglichst große Distanz zwischen DOCXO-Gehäuseboden und Leiterplatte wählen! Die Wärmeübertragung auf die Leiterplatte ist deutlich spürbar. Abstandsstücken einfügen, Länge der Anschlüsse |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Inbetriebnahme |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Anpassungen für PCB v10 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Wichtig, bitte beachten! |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
"Errata Betrifft: Leiterplatten Version: pcb_dl4zao_v10 Auf dem Bestückungsaufdruck der Leiterplatte haben sich zwei Fehler eingeschlichen. R3 - R5 und C16 - C19 sind im Platinenaufdruck vertauscht. In der Bestückungszeichnung dieser Baumappe [BM 2020 – v01h] ist die korrekte Bestückung ersichtlich" |
BM 2020 – v01h |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Elko 22 uF SMD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Einschränkung des Abstimmbereiches des OCXO | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Anpassung an den verwendeten DOCXO
MV89 R3= 11 k (br, br, sw, rt, silber), gemessen 9,22 k ? R4= 10 k 043CO x 103, --> Toleranz 10 % R5= 7,45 k (violett, gr, sw, br, br), gemessen zusätzlich ein R= 2,2k zu R4 parallelgeschaltet, Unterseite der LP , //: gemessen 1,785 k |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Zusatzjitter am Ausgang des 74AC14 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Die nachfolgende Maßnahme entfällt für OCXO mit HCMOS-Ausgang! | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Zusatzjitter am Ausgang des 74AC14, dies war zu erwarten, da die
sinusförmige Ausgangsspannung des MV89 von ca 7 dBm für ein sicheres Schalten und Aussteuern des 74AC14 Schmitt-Triggers nicht ausreicht. - Deshalb wurde beim Schaltungsentwurf die Möglichkeit einer Spannungstransformation, u.a. durch einen RF-Übertrager, vorgesehen, diese ist durch setzen der Jumper umsetzbar. |
+7 dBm-> 5 mW, 500 mV, 708 mVp, 1416 mVpp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Achtung: nicht der 74AC14 ist die Ursache sondern die nicht datenblattgerechte Ansteuerung! | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Achtung: Bestückungsaufdruck vertauscht, C16 ist C19! |
Pegelerhöhung durch einen
Breitbandübertrager T4-1T-X65 Mini-Circuits® -> T4-1-X65, 50-Ω-Breitbandübertrager 1:4, 0,2-350 MHz via Box73 Preis: 4,70 € , 20.04.2022 - T4-1-X65.pdf (box73.de) -> Hersteller: Mini-Circuits® T4-1-X65+ 1:4 CORE & WIRE Transformer, 0.2 - 350 MHz, 50Ω |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- RF-Übertrager mit Doppellochkern ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Ersatz des Tr1 durch ein RLC-Glied |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- zur Anwendung kam bei meinem ersten Aufbau eine selektive Spannungstransformation durch einen Schwingkreis - R= 47 Ohm, L= 4,7 uH, C: 47 pF - SMD-Induktivität EPCOS B82432A1472K, 4,7 µH, 0,39 A, Datenblatt - Ergebnis: OK, der 74AC14 wird deutlich besser ausgesteuert und es wird "kein nennenswerter" Jitter hinzugefügt. Ein weiterer Vorteil der LC-Transformation ist der "impedanzgerechte" Abschluß, ca. 50 Ohm, des OCXO für 10 MHz. Indikative Messung mit dem Frequenzzähler FA-2 unter Nutzung der statistischen Funktion. |
Referenzen: Wenzel, ..., G3RUH, Sinus- Rechteckwandler, Basteltagebuch, DK7JB Achtung: Bestückungsaufdruck: C16 ist C19 Aufbau auf DIL-6 Steckfassung |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Abschätzung der Spannungsüberhöhung, Transformation Eine empfehlenswerte Software für jeden HAM mit einem Android-Smartphone RF & Mikrowelle Werkzeugkasten "10 EURO-Ausgabe, die einen deutlich höheren Wert besitzt." Alternative gibt es verschiedene kostenfreie Versionen mit eingeschränkter, aber sehr brauchbarer Zusammenstellung. DL7UKM |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Was ist neu in der Version PCB ... |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- umgesetzt Elko 47 uF | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Abstimmung des OCXO durch zusätzliches Potentiometer erleichtert | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Abstimmung durch grob(R4) und fine(R40) Poti | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- HF-Siebung der DC-Speisung |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Tiefpass 100nF-100uH-100nF | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
11PHC-101K-50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
L-11PHC 100µ:
Stehende-Induktivität, 11PHC, Ferrit, 100 µH bei reichelt elektronik - Datenblatt - 11PHC-101K-50 - L-11PHC 100µ Stehende-Induktivität, FASTRON 11PHC Datenblatt - Ferrit - Toleranz: ± 10 % - Ø 12 x 15 mm, Raster: 5 mm - DCR max : 0,16 Ohm, IN: 1,84 A DC |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-->
N° 10 L’oscillateur de référence Wenzel. by HE9DYY, Hinweis auf DC-Siebung |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================== | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stromversorgung |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Steckernetzteil 15 V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
MW GST25E15 Steckernetzteil,
25 W, 15 V, 1,66 A
via Reichelt 13,75 €, 09.01.2021 "MeanWell Steckernetzteil der Serie GST25E. Steckernetzteil mit Eurostecker Universaleingang Überlastschutz durch Abschalten (hiccup), auto recovery geschützt gegen Kurzschluss, Überlast, Überspannung Isolationsklasse II niedrige Leerlaufleistung Energy efficiency level VI (DOE) Technische Daten: Eingangsspannung: 85 - 264 V AC / 47 - 63 Hz Ausgangsspannung: 15 V DC / 1,66 A Leistung: 25 W Restwelligkeit: 100 mVp-p Effizienz: 87% Einschaltstrom, max.: 65 A Arbeitstemperatur: -30 ... +70 °C Größe: 79 x 54 x 33 mm Gewicht: 0,203 kg" - Datenblatt - Installation Manual-MEAN WELL Switching Power Supply Manufacturer -> Bedienungsanleitung Stecker- und Tischnetzteile |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================== | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- To Do |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- RF-Übertrager für 10 MHz, Doppellochkern | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================== | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Gehäuse |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
GEH EG 2: Alugehäuse, 168 x 103 x
56 mm, silber bei reichelt elektronik - Datenblatt Datum: 18.03.05 ProMa Technologie -> Gie-Tec GmbH -> Profilgehäuse -> Euro Gehäuse Proma 131030 131030 Universal-Gehäuse 168 x 103 x 56 Aluminium bei CONRAD - Preisniveau deutlich über Reichelt, Status: 10.01.2021 - Datenblatt Datum: 10.04.2012 -> Platinenabmessung mit 100 * 160 mm erwähnt Dicke der LP? Nut mit 1,8 mm angegeben Tiefe der Nut 2 mm |
Ist das Gehäuse geeignet? [10.01.2021, mkn] Eigentlich kommt die Frage zu spät... Uni OCXO mit MORION DOCXO MV89A Höhe DOCXO: 39 mm Höhe PCB= 1,62 mm Abmessung der LP: 100 * 100 mm PCB: pcb_dl4zao_v10 Seitliche Freiheit zur Bauelementebestückung? K9 und R4 zeigen auf die Frontplatte Ist zusätzlich Platz für ein 4-Fan Out Board? Vertrauen wir den Angaben, gefunden bei CONRAD, und bestellen bei REICHELT. Und nun der Ausgang der Geschichte... An manchen Stellen könnte es knapp werden. - Siehe Sicherungshalterung - Kühlkörper: ist isoliert aufgebaut - Abstand des MV89A zur Seitenwand, hier ist es sehr eng, Tiefe der Nut beträgt 2 mm - SMA-Buchse: OK Alternative Montage der Leíterplatte, 90 Grad nach Links gedreht. - Nun zeigt R4 nach Rechts. Man müsste ein Loch in die Seitenwand bohren, was sicherlich nicht wünschenswert ist. Alternative Lösung ein Spindelpotentiometer mit vertikaler Abgleichachse einsetzen. Kommt auch nicht zum Einsatz da der Abstand des Gehäuses von R4 nicht passt - SMA-winkel-Buchse kann nicht mehr eingesetzt werden. Kabel mit SMA-Buchse wäre denkbar. - Unterseite: 5-V-Schiene auftrennen und durch Drahtbrücke ersetzen |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================== | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Phase Noise Measurement |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Phase Noise Measurement: How to Measure Phase Noise with a Crystal Oscillator (bliley.com) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
The Ultimate Guide to Understanding Phase Noise (bliley.com) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
What is Phase Noise? - Phase Out - YouTube | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Understanding Phase Noise Fundamentals - YouTube | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================== | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================== | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Atomic Clocks |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Comparing Miniature Atomic Clocks, RESENTATION by Dr. Thomas
CAO, SPACEON Download auf der Webseite von AXTAL.com - Coherent PopulationTrap(CPT) CPT Clock - Rubidium Clock |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================== | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Signalquellen-Ausrüstung - Shenzhen Prazer Electronic Technology Co.,
Ltd (sz-plaza.com) 深圳普拉泽电子科技有限公司 - 深圳普拉泽电子科技有限公司 (sz-plaza.com) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
OKXO-10MHz Frequenzreferenz CTI - Shenzhen Prazer Electronic Technology Co., Ltd (sz-plaza.com) | 19.11.2023 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
"Zwei. Details: Stromaufnahme: 750mA < in der Aufwärmphase 300mA in der Arbeitsphase < Kalibriergenauigkeit: ±0,01 Hz Frequenzstabilität : 5e-12 Ausgangspegel : dBm:10dBm±2dBm@50 Ω; VRMS:0.7071V@50 Ω; VPeak:1.0V@50 Ω; VP-P: 2.0V@50 Ω。 Ausgangsimpedanz: 50Ω Schnittstellentyp: SMA-f (Äußere Schraube Innenloch, hi) Abmessungen: mm (L*B*H) Verwendung: Konstante Temperatur 10MHz, extrem niedriges Phasenrauschen, Frequenzreferenzmodul, Frequenzreferenz, OCXO-Frequenzreferenz, verwendet in Audiosystemen, Decodern, Kurzwellenradios, Frequenzmessern, Gerätereferenz wie z. B. Signalquelle." |
OCXO-10MHz Frequenzreferenz Autor: Prazer Veröffentlicht: 8. Juni 2022 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Inbetriebnahme Modul mit OCXO 140131 | 20.11.2023 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- REV:0.0.2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- CTI OCXO Gehäuse trägt Deformierungen, Körner-Einschläge 4 Stück ??? | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Http://www.sz-plaza.com, mit Marker(dunkelviolett) übermalt, warum? | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ub: 8,0 V, Ib: 208 mA (nach 30 min) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
UD1: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
U1inp: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
U1out: 5,060 V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
U2: 2,503 V | Exzellente Möglichkeit zur Überprüfung des verwendeten DVM UNI-T_UT_139C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Uref= 2,068 V -> f= 10.000.003,5 Hz | R5 im ausgelieferten Zustand | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Uref= 1,957 V -> f= 10.000.002,5 Hz | R5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Uref= 2,129 V -> f= 10.000.004,0 Hz | R5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Überprüfung des Ziehbereiches des OCXO'S | 21.11.2023 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Kurzschluss EFC gegen Masse - 09.999.988,5 Hz |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schaltbild | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
J1 Buchse DC 7-13V@1A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
D! Verpolungsschutzdiode | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
U1 LDO Spannungsregler Out: 5 V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
U2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
U3 OCXO CTI | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
R2, R6 Marking 688?? 68B | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Das Smartphone hilft und mit entsprechender
Vergrößerung ist 68B erkennbar. Umwandlungsrechner für SMD-Widerstandscode | DigiKey Electronics "Format des Widerstandscodes Das EIA96-System zur Kennzeichnung von Bauteilen basiert auf der EIA96-Reihe von Standardwiderstandswerten und wird in der Regel bei Bauteilen mit 1 % Toleranz verwendet. Es werden drei Zeichen verwendet (zwei Zahlen und eine Ziffer), wobei die Zahlen die Listenposition (34 = 34. Wert des möglichen Bereichs) und der Buchstabe den Multiplikator darstellen." by digikey.de EIA-96 Widerstände mit 1 % Genauigkeit 4,99 kOhm R6 nachgemessen mit dem UT139 ergibt 4929 Ohm. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Cheap chinese 10 MHz OCXO Frequency Reference Modules - Page 1 (eevblog.com) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Plaza
10MHz OCXO review – owenduffy.net - eleganter Vorschlag zum Abstimmbereich |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Gehäusevorschlag | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Inbetriebnahme Modul mit OCXO 140133 | 23.11.2023 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- REV:0.0.2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- CTI OCXO Gehäuse ok | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Http://www.sz-plaza.com, mit Marker(dunkelviolett) übermalt, warum? | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ub: 8,0 V, Ib:0 mA | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
LED dunkel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================== | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- New video: Tuning an OCXO with unknown frequency - tinyDevices | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- Messtechnik: Frequenz China-OCXO (sprut.de) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================== | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- tinydevices.org | TinyPFA / HomePage | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- tinySA | Main / HomePage | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- tinydevices.org | TinyPFA / First Use | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
============================================== | ============================================== | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ToDo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
OCXO HEWLETT PACKARD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
OCXO/Si5351A Synth kit |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
https://troutunderground.com/Crystals-Oscillators-10Mhz-Crystal/ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- RF Signalquelle mit VC-OCXO | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
DIY HP/Agilent 53131A 010 High Stability Timebase Option PCB’s Available
– gerrysweeney.com |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
Камертон для электроники: тактирующие компоненты производства NDK
[DE] |
Updated on 04.12.23
