Meßtechnik |
||||||||||||||||||||
"Wer viel misst, der misst viel
Mist."
|
"Simpel ist besser als gar nichts!" mkn Minimum an Ausrüstung, ist ein weites Feld, von Anspruch und Zielsetzung abhängig - Multizet - SWR-Messer - etc. |
|||||||||||||||||||
Warum messen? - letztlich eine Art der Kommunikation des Users mit seinem Meßobjekt - Was wird geboten, erreicht, etc.? - Zustandserfassung, Abgleich, Überprüfung - Überprüfen vor Nutzung |
||||||||||||||||||||
Was wird gemessen? Spannung, Strom, Leistung, Widerstand, Leitfähigkeit, Kapazität, Induktivität, Impedanz, Zeit, Frequenz, Tastverhältnis, Frequenzgang, Spektrum, Anpassung, .... |
||||||||||||||||||||
Die Maßeinheiten | ||||||||||||||||||||
Das neue Internationale Einheitensystem (SI) [pdf] by Physikalisch -Technische Bundesanstalt, Nationales Metrologieinstitut |
||||||||||||||||||||
-
Broschüren zum Internationalen Einheitensystem (SI) |
||||||||||||||||||||
Womit wird gemessen? | ||||||||||||||||||||
- Erfassung von Zuständen | ||||||||||||||||||||
- Volt-Meter, Ampere-Meter, Ohm-Meter,
Multizet, Multimeter, Vielfachmesser, DMM, DVM, Tastkopf - Dipper, Generator, Spektrumanalysator, etc. |
||||||||||||||||||||
- analog - digital |
||||||||||||||||||||
DMM digital multimeter DVM digital volt meter | ||||||||||||||||||||
Gleichspannungsmessung | ||||||||||||||||||||
Warum differiert das Meßergebnis
in Abhängigkeit des verwendeten Voltmeters? - Genauigkeitsklassen - Belastung des Meßobjektes |
||||||||||||||||||||
Meßgeräte und ihre Anwendung Amateurfunkkurs by
DH2MIC |
||||||||||||||||||||
Spannungs- und Leistungsmeßtechnik by
Rohde & Schwarz - Grundlagen, Begriffe, Produkte |
||||||||||||||||||||
Agilent Impedance Measurement Handbook 4th Edition | ||||||||||||||||||||
Was bedeuten Kalibrieren, Justieren, Messen und Eichen? by Atlas Copco | ||||||||||||||||||||
FAQ by Landesamt für Mess- und
Eichwesen Rheinland-Pfalz - Eichfrist, Messen, Prüfen, Kalibrieren, Eichen |
||||||||||||||||||||
esz AG calibration & metrology - Kalibrierung von Hochfrequenzmessgrößen - Messgröße Frequenz pdf - Qualitätsmanagement-Handbuch ---> Messverfahren, Aufbauten |
||||||||||||||||||||
Multimeter, Multizet, Vielfachmesser | ||||||||||||||||||||
Multimeter Z4317 Ц4317 | ||||||||||||||||||||
Vielfachmessgerät, analoge
Anzeige Hersteller: xxx, UdSSR Baujahr: vor 1980 Messbereiche: - Gleichspannung: 0,1 -1000 V - Wechselspannung: 0,5 -1000 V - Gleichstrom: 0,05 mA -5 A - Wechselstrom: 0,25 mA -5 A - Widerstände: 200 Ohm -3 MOhm - Relativer Wechselspannungspegel: -5 ...+10 dB - elektrischer Überlastungsschutz - Batterie: |
Schaltbild |
|||||||||||||||||||
HILIX DT830B | ||||||||||||||||||||
WJG, Braunschweig http://www.all-sun.com/ --> DT830B Manual |
Baujahr: 199x ? | |||||||||||||||||||
DT830B digital multimeter ausführliche Beschreibung | Schaltbild Schaltbild | |||||||||||||||||||
- 9 V Batterie - Sicherung F 250 mA, 250 V - hFE Wert: Basisstrom 10 µA und VCE 2,8 V To Do: Wackelkontakt, Anzeige letzte Stelle, oberes Segment der Ziffer |
Google
HILIX DT830B
-> ebay [3,78 € incl. Versand]20.01.2020 Eingetroffen: 25.02.2020 |
|||||||||||||||||||
True RMS Digital-Multimeter UNI-T UT 139C |
||||||||||||||||||||
Hersteller: UNI-T
Uni-Trend Limited, China True RMS Digital Multimeters UT139C Flyer True RMS Digital Multimeters (Instructions) P/N:110401104199 "5. Electromagnetic compatibility: In 1V/m radio frequency (RF) field: Overall accuracy--specified accuracy + 5% of range, and no specified Index for RF over 1V/m." |
||||||||||||||||||||
UT 139C Reichelt Elektronik - Lieferumfang: Messgerät, 2 Batterien, Messleitungen, Temperaturmessleitung, Bedienungsanleitung (DE, Ausgabe 8/2013) und EN - Anleitung auf dem Server ist aktueller, Ausgabe 7 (2014) [02.01.2016] Unterschied: ? |
49,90 EUR 28.11.2015 49,95 EUR 17.02.2020 Black Friday 27.11.2015 29,50 EUR, versandkostenfrei Abwicklung, Lieferung: OK |
|||||||||||||||||||
UT 139C Pollin Electronic - Lieferumfang: Multimeter, Messleitungen, Temperaturfühler, Anleitung |
47,95 EUR 28.11.2015 44,95 EUR 17.03.2020 |
|||||||||||||||||||
Technische Daten [Quelle: Reichelt UT 139C] | ||||||||||||||||||||
Anzeigeumfang: 6000 Counts | ||||||||||||||||||||
Grundgenauigkeit: 0,1% [ Worauf bezieht sich diese Größe?, mkn] | ||||||||||||||||||||
Spannungsmessung DC:
0 - 600 V DC / ±0,5% +2 [Die Angaben zur Genauigkeit in der Bedienungsanleitung weichen hiervon ab. Eine Übereinstimmung mit den Angaben in der englischsprachigen Bedienungsanleitung ist ebenso nicht gegeben. 28.03.2021, mkn] |
DC Direct Current, hier: Gleichspannung | |||||||||||||||||||
Spannungsmessung AC: 0 - 600 V AC / ±0,8% +3 | AC Alternating Current, hier: Wechselspannung | |||||||||||||||||||
Strommessung DC: 0 - 10 A DC / ±0,8% +2 | ||||||||||||||||||||
Strommessung AC: 0 - 10 A AC / ±1,0% +3 | ||||||||||||||||||||
Widerstandsmessung: 0 - 60 MOhm / ±0,8% +2 | ||||||||||||||||||||
Kapazitätsmessung: 0 - 99,99 mF / ±4,0% +5 | ||||||||||||||||||||
Frequenzmessung: 9,999 Hz - 9,999 MHz / ±0,1% +4 Digits | ||||||||||||||||||||
Tastverhältnis: 1...99,9 % | ||||||||||||||||||||
Temperaturmessung: -40 ... +1000°C / ±1,0% +3, °C/°F umschaltbar | zusätzlicher Adapter nötig | |||||||||||||||||||
Externe Strom-Messzange anschließbar (max. 60 A-/~, max. ± 1,2 %, 10 mV/ A), Zange nicht im Lieferumfang | ||||||||||||||||||||
Diodentest: 3,2 V DC, Teststrom: ?? | ||||||||||||||||||||
Durchgangsprüfer | ||||||||||||||||||||
Berührungsloser Spannungsdetektor (NCV) | NCV = Non Contact Voltage detector | |||||||||||||||||||
Automatische Abschaltung nach 15 Minuten | ||||||||||||||||||||
LCD-Anzeige: 58mm x 36mm | ||||||||||||||||||||
Spannungsversorgung: 2x AA Mignon Batterien | ||||||||||||||||||||
Abmessungen: 180 x 87 x 47mm | ||||||||||||||||||||
Gewicht: 370g | ||||||||||||||||||||
Sicherheitsnormen: EN 61010-1 und EN 61010-2-030 | ||||||||||||||||||||
Sicherungen | ||||||||||||||||||||
Fuse 1, mA Bereich: 0,6 A FF H 600V, 6 * 32 mm | ||||||||||||||||||||
Fuse 2, 10 A-Bereich: 10 A F, H 600V, 6*25 mm | ||||||||||||||||||||
Messen - Achtung, es gibt vier Anschlüsse für die zwei Meßleitungen, immerhin ist der Anschluß Com hiervon nicht betroffen - Je nach gewünschter Messung sind die zugehörigen Anschlußpunkte auszuwählen - Meßbreichswahl: A und mA, unterschiedliche Anschlüsse, höhere Auflösung - Mehrfachbelegung des Meßartenschalters |
||||||||||||||||||||
Belastung des Meßobjektes durch Multimeter | ||||||||||||||||||||
Eingangsimpedanz 10 MΩ | ||||||||||||||||||||
- Rp | ||||||||||||||||||||
- Cp | ||||||||||||||||||||
- Ls | ||||||||||||||||||||
Gleichspannungsmessung |
||||||||||||||||||||
ACHTUNG, bei Strommessungen die richtigen Anschlußklemmen wählen! | ||||||||||||||||||||
Wechselspannungsmessung |
||||||||||||||||||||
Strommessung |
||||||||||||||||||||
"Ströme im Bereich
höher als 5 A dürfen nur maximal 10 s lang gemessen werden, danach ist das Messobjekt abzutrennen und das Multimeter bis zur nächsten Messung 15 Minuten abkühlen zu lassen." Quelle: Bedienungsanleitung reichelt elektronik |
||||||||||||||||||||
Kapazitätsmessung |
||||||||||||||||||||
- RELΔ | ||||||||||||||||||||
Frequenzmessung/Tastverhältnis |
||||||||||||||||||||
Eingangsamplitude (DC-Level = 0
V): ≤ 100 kHz: 100 mVrms - 20 Vrms 100 kHz - 1 MHz: 200 mVrms - 20 Vrms bis 5 MHz: 500 mVrms - 20 Vrms ab 5 MHz: 900 mVrms - 20 Vrms Tastverhältnismessung: bis 100 kHz |
- DC-Level = 0 V, d. h. es darf keine
Gleichspannung anliegen, Trennkondensator wird benötigt falls der Meßpunkt Gleichspannung führt. - Belastung des TP - max. Frequenz - Impedanz über Frequenz |
|||||||||||||||||||
Frequenzmessung
mit Multimeter (UT139C) - Probleme - UT139C_Eingangsbeschaltung_Frequenzmessung Uni-T UT139C Hz measurement - defective- ? |
Nicht jedes Problem
ist ein Problem. Forderung laut Bedienungsanleeitung: DC-Level = 0 V Wer lesen kann ist im Vorteil. |
|||||||||||||||||||
Temperaturmessung |
||||||||||||||||||||
230 oCelsius | ||||||||||||||||||||
Option | ||||||||||||||||||||
Diodentest |
||||||||||||||||||||
Testspannung: 3,2 V
DC Kurzschlußstrom ??? Je nach gewählter Polarität wird die Diode im Durchlaßbereich oder Sperrbereich betrieben. Durchlassbereich: Flußspannung - Si-Diode ca. 0,5 - 0.8 V - Schottky-Diode ca. 0.3-0,4 V - Germanium-Diode ca. 0.3 V Sperrrichtung - Anzeige "O.L" |
Messung in der
Schaltung Mit welcher Meßspannung testet das UT139C die Dioden? Leerlaufspannung Kurzschlußstrom gemessen mit DVM ... |
|||||||||||||||||||
Durchgangsprüfer |
Mit welcher Meßspannung testet
das UT139C? Leerlaufspannung Kurzschlußstrom gemessen mit DVM ... |
|||||||||||||||||||
V.F.C variable frequency voltage ??? | ||||||||||||||||||||
Inside | ||||||||||||||||||||
Gallery with all the pictures | ||||||||||||||||||||
DTM0660L https://sigrok.org/wiki/Multimeter_ICs#Dream_Tech_International_DTM0660 Dream Tech International Ltd, Hongkong |
||||||||||||||||||||
DTM0660L is ???? Meßbereiche, Counts 5000? Logo weist auf HYCON hin. HYCON Technology Corporation HY12P65 Digital Multi-function Meter (DMM) ICs http://www.hycontek.com/e-page2-HY12P.html |
User’s Guide | |||||||||||||||||||
Revision 190612-4 Logo weist auf einen anderen Hersteller von U1 hin |
||||||||||||||||||||
Sicherung
TDC 600 10A
Bussmann Mouser TDC600-10A Farnell tdc600-10a/fuse-cartridge-10a-6-3x25-4mm CONRAD tdc-600-700161 |
Preisvergleich | |||||||||||||||||||
Digital Multi-Meter IC | ||||||||||||||||||||
Cyrustek Corporation | ||||||||||||||||||||
http://www.ic-fortune.com/eng/new_product3_3.asp | ||||||||||||||||||||
Reviews | ||||||||||||||||||||
Review of UNI-T UT139C - Spannungsabfall bei Strommessungen |
||||||||||||||||||||
Uni-T UT139C Review | Test Meter Pro | ||||||||||||||||||||
New TRMS Uni-T UT139C DMM is available now EEVblog Electronics Community Forum | ||||||||||||||||||||
Youtube-Video "UNI-T UT139C MULTIMETER REVIEW AND TEARDOWN" | ||||||||||||||||||||
Reichelt korrigiert zu gute Multimeter-Genauigkeitsangaben nicht | Was ist Grundgenauigkeit? | |||||||||||||||||||
Multimeter review UNI T UT139C | ||||||||||||||||||||
Echteffektivwert bei nichtsinusförmigen Spannungen by Elektonik Praxis | ||||||||||||||||||||
Google messen mit multimeter | ||||||||||||||||||||
ABCs of DMMs by FLUKE® | ||||||||||||||||||||
Lernpaket Conrad Basic Mess- & Prüftechnik 10091 ab 14 Jahre by
CONRAD CONRAD_LERNPAKET_MESSEN_UND_PRUEFEN_BASI pdf |
||||||||||||||||||||
Messzubehör für Multimeter reichelt elektronik | ||||||||||||||||||||
Stromzange Temperatursensor |
||||||||||||||||||||
Messgeräte-Prüfleitungen TL36-1
Pollin - Beschreibung |
||||||||||||||||||||
UT61E Schaltbild | ||||||||||||||||||||
UNI-T UT61E Review | ||||||||||||||||||||
Elektronisches Multimeter Typ V 640 | ||||||||||||||||||||
Hersteller: MERATRONIK | auch als Marconi TF2650 vertrieben | |||||||||||||||||||
Baujahr: 19xx | ||||||||||||||||||||
Bedienungsanleitung | ||||||||||||||||||||
Gleich- u. Wechselspannungsbereiche: 1,5 / 5 / 15 / 50 / 150 / 500 mV und 1,5 / 5 / 15 / 50 / 150 / 500 / 1500 V | ||||||||||||||||||||
dB-Skala von -60 - +60 in 12 Unterbereichen | ||||||||||||||||||||
Gleich- und Wechselstrombereiche: 150 nA / 1,5 mA / 150 mA / 1,5 A | ||||||||||||||||||||
Widerstandsmessung: 100 Ohm / 10 kOhm / 1 MOhm / 100 MOhm (Instrumentenskalenmitte) | ||||||||||||||||||||
Eingangsimpedanz - Gleichspannungsmessung: 100 MOhm - Wechselspannungsmessung 1,5 mV - 150 mV: 10 MOhm // ca. 60 pF 500 mV - 1500 mV: 100 MOhm // ca. 20 pF |
||||||||||||||||||||
Abmessungen: BxHxT 164 x 184 x 90 mm | ||||||||||||||||||||
Gewicht: ca. 2 kg | ||||||||||||||||||||
HF-Sonde V40.25 | ||||||||||||||||||||
- HF-Tastkopf - max. 15 V Wechselspannung - max. 250V Gleichspannung |
||||||||||||||||||||
Meßkabel - Koaxialkabel, BNC-m Stecker, Bananenstecker |
||||||||||||||||||||
Netzteil V40.28 | ||||||||||||||||||||
Bausatz | ||||||||||||||||||||
AS628 X28-HF-Multimeter |
AATiS-Rundschreiben_2018.pdf |
|||||||||||||||||||
-
Erfolgreiches
AATiS-/X20-Selbstbauseminar - HF- Messgerät des OV Greiz, X28 |
||||||||||||||||||||
USB CHARGER Doctor | ||||||||||||||||||||
Wie hoch ist die Stromaufnahme eines über den USB-Anschluß gespeistes Gerät? | ||||||||||||||||||||
USB Charger Doctor - In-line Voltage and Current MeterMessbereich:U: 3,5 - 7 V I: 0 - 3 A Auflösung: 10mV, 10 mA Anwendung - Messung der Spannung am USB Port, Stromaufnahme des angeschlossenen USB-Device's |
||||||||||||||||||||
Oszilloskop |
||||||||||||||||||||
Oszilloskop: Bedienung und Inbetriebnahme by Elektronik Kompendium | ||||||||||||||||||||
"Umgang mit dem Oszilloskop" by DL4ZAO | ||||||||||||||||||||
HAMEG -> Rohde&Scharz | ||||||||||||||||||||
HAMEG Instruments Oscilloscope HM 204-220MHz Multi-Funktions-OszilloskopY: 2 Kanäle, 0-20 MHz, max. 1 mV/cm, Verzögerungsleitung Zeitbasis: 1,25 s -10 ns/cm inkl. Dehnung x10, verzögerbare Zeitablenkung Triggerung bis 50 MHz, var. Hold-off-Zeit, Component-Tester X: 0-2 MHz (-3dB) Baujahr: 1985(?) Technische Daten Vertikal-Verstärker(Y) - Frequenzbereich beider Kanäle: 0 bis 20 MHz (-3 dB), 0 bis 28 MHz (-6 dB), - Anstiegszeit: 17,5 ns. - Überschwingen: max 1% Sicherung für 230 V Netzbetrieb: T 0,315 A, 5 * 20 mm, 250 V∼ Sicherung auf Leiterplatte: F 50 mA, 5 * 20 mm, 250 V∼ Quelle: Hameg Handbuch HM 204-2 -> HM204-2 Manual HM204-2 , DE [15.02.2020] Die Knowledge Base und Fachartikel bieten Wissenswertes, so u.a. - Ermittlung der Bandbreite eines Oszilloskops - Oscilloscope Risetime Calculator |
10 MHz: 100 ns Periodendauer |
|||||||||||||||||||
Dehnung der Zeitablenkung x10 | ||||||||||||||||||||
- Ziehen des Reglers x-Position | ||||||||||||||||||||
Zubehör | ||||||||||||||||||||
- Standard-Tastkopf HZ36 - schaltbarer Teilerfaktor 1:1/10:1 |
Schaltbild | |||||||||||||||||||
Entfernen des Tragegriffes, zwecks Einbau des HM204-2 in ein Geräte-Rack, reduzierte Einbauhöhe | ||||||||||||||||||||
- Gehäuse nach Lösen der zwei Schrauben auf Rückseite abziehen | ||||||||||||||||||||
- Abdeckungen am Traggriff entfernen | ||||||||||||||||||||
- Maulschlüssel SW 8, SW 10 | ||||||||||||||||||||
- Muttern lösen mit SW 8, Schraubenkopf mit SW 10 fixieren | ||||||||||||||||||||
Alle Jahrzehnte wieder | ||||||||||||||||||||
- Reinigung der Schaltungen und Bauelemente im Inneren des Equipment's, Staub entfernen | ||||||||||||||||||||
30.01.2019 | ||||||||||||||||||||
- Tastkopf - Masseleitung gebrochen -> Ersatz hier, Bild der Masseleitung |
HAMEG Ersatzteile und Zubehör by SKY Messtechnik GmbH |
|||||||||||||||||||

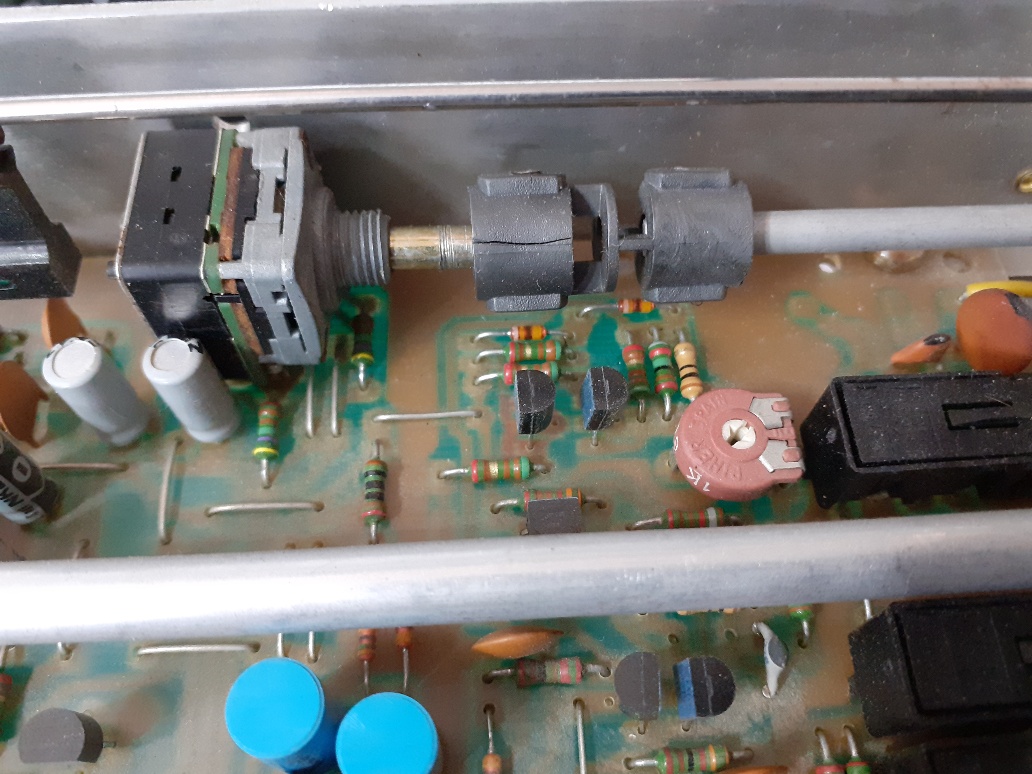

16.02.2020 - Level-Regler, Achskupplung gebrochen - Ersatzteil 37-Z100-0314 Achskupplung, Ø4XØ4x25mm - Gibt es Alternativen? - Günter, DM2GM, brillierte wieder einmal mit einer exzellenten Lösung eines mechanischen Problems. Präzise Arbeit mit der Drehbank und das Anlegen einer Bandage schufen stabile Lösungen für beide Seiten der Kupplung. Nochmals TNX an Günter. - Abstandsbolzen, rechts vom Trafo nachgezogen, Maulschlüssel SW 8 |
-
Informationen zu
HAMEG Produkten - unter Downloads findet man eine umfangreiche Liste von Manuals - Issue - Mindestbestellwert |
|||||||||||||||||||
Ersatzteile bei ebay | ||||||||||||||||||||
-
HAMEG Rückdeckel (diverse) für alle flachen Oszilloskope oder Analyzer
- weitere |
||||||||||||||||||||
Weitere Informationen | ||||||||||||||||||||
- Oszilloskop HM204-2 by www.radiomuseum.org/ | ||||||||||||||||||||
-
hameg: Kein Schalterwechsel beim Hameg HM204-2 Oszilloskop |
||||||||||||||||||||
- Schiebeschalter von der Firma Schadow | ||||||||||||||||||||
- TOKO - SCHADOW Schalter richtig reinigen | ||||||||||||||||||||
- HAMEG HM 204 Komponententester by Joachim H. | ||||||||||||||||||||
-
Hameg-Oszilloskop
abgleichen -HM1005 |
||||||||||||||||||||
-
SM5CBW -> HAMEG |
||||||||||||||||||||
- Klassisches Scope in Bestform
by Wolf-Dietmnar Pollert -DK9ZY CQ DL 2019 H.10, S. 18 - 21 - HAMEG HM-605, 60 MHz - Fehlerbilder, Netzteilfehler - Ersatz gebrochener Kunststoffkupplungen [kommt mir bekannt vor, siehe Oben, mkn] - Schwingender Y-Verstärker - ... |
||||||||||||||||||||
Oszillograph EO-174A, RFT, DDR |
||||||||||||||||||||
- Oszillograph-EO-174A | ||||||||||||||||||||
https://www.rigol.eu/ - https://www.rigol.eu/products/oscillosopes.html - https://www.rigol.eu/products/oscillosopes/MSO5000%20series.html |
||||||||||||||||||||
Oszilloskop Siglent SDS1204X-E 4 Kanäle/200MHz | ||||||||||||||||||||
SIGLENT.EU | ||||||||||||||||||||
BATRONIX - € 784,21 inkl. 19% MwSt. [17.11.2021] | ||||||||||||||||||||
-
Episode 20 - The
Siglent SDS1204X-E - A lot of value for the money - YouTube |
||||||||||||||||||||
- Oszilloskop Siglent SDS1204X-E:. 4 Kanäle/200Mhz - YouTube | ||||||||||||||||||||
Tastteiler, Tastköpfe | ||||||||||||||||||||
-
HAMEG_FA_Messfehler_Tastkoepfe_DE.pdf (rohde-schwarz.com) Messfehlerminimierung durch richtigen Einsatz von passenden Tastköpfen - Die Tücken passiver und aktiver Tastköpfe - hf-praxis 6/2016 S. 54-58 by beam-Verlag |
||||||||||||||||||||
- 10 MOhm, 5-10
pF, 700 Vss - BNC-m, koaxiales Kabel 50 Ohm Tastteiler 10:1, RFT- Trimmer zum Abgleich |
||||||||||||||||||||
TEKTRONIX
013-071 - SCREW-On-TIP |
ebay probes | |||||||||||||||||||
-
P6027 X1 - Koaxialkabel TEKTRONIX INC. S-240 E - UHF-m (Adapter UHF-f/BNC-m) "The Tektronix P6027 is a 33 MHz, ×1, 600 V passive oscilloscope probe with a UHF connector. It is the same as the P6028 which has a BNC connector." by [P6027] - Tektronix P6027 and P6028 Manual (PDF) |
||||||||||||||||||||
TEKTRONIX 013-0071-00 - SCREW-On-TIP - wird auf den Tastkopf aufgeschraubt |
||||||||||||||||||||
Probe P6026 BNC 3,5 IX≈ 67 pF /1MOhm - Koaxialkabel TEKTRONIX INC. S-240 E - BNC-m |
||||||||||||||||||||
Passive Probe P6100 [22.11.2020, mkn] |
||||||||||||||||||||
2x Universal 100 MHz Oszilloskop Tastkopf Testkabel 10:1 1:1 umschaltbar 1 Paar | -> ebay.de |
|||||||||||||||||||
Hersteller: ???, CN | ||||||||||||||||||||
Kennzeichnung P6100 100 MHz X10/X1 X10-600Vpp CAT II IEC1010 CE Achtung-Zeichen ! |
||||||||||||||||||||
Spezifikation: Abschwächung 10:1 und 1: 1 umschaltbar (Schiebeschalter am Griff) Eingangswiderstand 10 MOhm (10:1) bzw. 1 MOhm (1:1) Eingangskapazität 130pF (10:1) bzw. 20 pF (1:1) 20pF (10:1) bzw. 130 pF (1:1) [mkn] Kompensationsbereich: 15pF - 45 pF Bandbreite: 100MHz (10:1) bzw. 6 MHz (1:1) Anstiegszeit: 3,5 ns (10:1) bzw. 58ns (1:1) Max. Messspannung: 600V (10:1) bzw. 300V (1:1) Leitungslänge: 1,2 m Betriebstemperatur: -10 - +50 0C |
||||||||||||||||||||
Lieferumfang: 2 X Tastkopf 2 X Hakenklammer 2 X Abnehmbare GND Leitung 2 verschiedene Isolierkappen 8 x Farbige Markierungsringe 1 x Adjustment tool 1 x User manual |
||||||||||||||||||||
Tastkopf, blauer Ring
Tastkopf, roter Ring x1 339,9 Ohm 339,9 Ohm x10 8,96 MOhm 8,96 MOhm x1 Cin 120 pF 125 pF x10 Cin 23 pF 26 pF Gemessen mit UT139C Kabel: Durchgangswiderstand für Stellung X1 und X10 Eingangskapazität Cin gemessen am Messkopf, BNC-Stecker offen, nicht an Oszillograph angeschlossen, Kompensation nicht durchgeführt, Lieferzustand |
||||||||||||||||||||
Messen | ||||||||||||||||||||
- Achtung die reduzierte Bandbreite für Teilung x1 beachten! | ||||||||||||||||||||
- ebay | ||||||||||||||||||||
- 200KHz Digital Oszilloskope LCD Bildschirm mit P6020 Sonde Tastkopf [18.02.20] | ||||||||||||||||||||
- "Auf den Tastkopf kommt es an"
by Wolf-Dietmar Pollert, Dk9ZY HF-Messungen mit dem Oszilloskop CQ DL 2020 H.5, S. 32 - 34 |
||||||||||||||||||||
Meßadapter | ||||||||||||||||||||
- BNC-m/BNC-f, 50 Ohm Abschluß Oszillografeneingang | ||||||||||||||||||||
- BNC-m/BNC-f, 75 Ohm Abschluß Oszillografeneingang | ||||||||||||||||||||
- BNC-m/BNC-f, DC-Blocker, Kondensator wird dem Eingang vorgeschaltet | ||||||||||||||||||||
Messungen mit dem Oszilloskop | ||||||||||||||||||||
- Sinuswellenformen | ||||||||||||||||||||
- Phasendifferenz und Phasenverschiebung im AC-Schaltung (electronics-tutorials.ws) | ||||||||||||||||||||
Rauschgenerator | ||||||||||||||||||||
Was ist Rauschen? by HAMEG | ||||||||||||||||||||
Generation von Rauschen | ||||||||||||||||||||
- Halbleiterübergänge in Sperrrichtung | ||||||||||||||||||||
Anwendung - breitbandige Signalquelle - Abgleich selektiver Schaltungen RG-DUT-DET |
||||||||||||||||||||
Rauschgenerator by Google | ||||||||||||||||||||
Untersuchungen an Rauschquellen.pdf by DF9IC | ||||||||||||||||||||
Technik Rauschgenerator, Anwendung by DF1JM | ||||||||||||||||||||
RF-Detektor, RF-Tastkopf | ||||||||||||||||||||
- Simple RF Detectors by g3oou | ||||||||||||||||||||
-
A Basic RF Voltmeter
for 1MHz to 1GHz by Bertrand Zauhar,
VE2ZAZ --> zahlreiche andere Projekte - SMA-Buchse, 2*100 Ohm SMD-Widerstände, Bauform 1206, plus Diode 1N5711, 10 nF Abblockung - Auswertung mittels DVM |
- Reichelt Schottkydiode 1N5711 Datenblatt - Box73 1N5711 "Äquivalent: HP 5082-2800" Datenblatt |
|||||||||||||||||||
-
http://home.earthlink.net/~w6rmk/diodedet.htm |
||||||||||||||||||||
- RF Detector
Surf Board by Jim Stekas, K2UI - drei Schaltkreis plus Arduino, LCD |
||||||||||||||||||||
RF Power Meter |
||||||||||||||||||||
-http://www.dl4jal.eu/mwattmeter/mwattmeter.html |
||||||||||||||||||||
RF Power Meter v2 |
||||||||||||||||||||
- Hersteller: ImmersionRC, Hong Kong, Shenzhen - FPV Products, Products for the FPV and Drone Racing hobby - User Manual - Warning: Do not leave the power meter connected to a high power RF source (> 500mW) for long periods of time (30 seconds or more). |
||||||||||||||||||||
Spezifikation, technische Daten RF Specifications - Power Level -20 dBm -> +30 dBm (1) - Calibrated Frequencies: 35, 72, 433, 868, 915, 1200, 2400, 5600-6000 MHz in 50 MHz Schritten - Genauigkeit: +/- 0.5dB @ 25C - Internes 30 dB Dämpfungsglied, no external attenuator required up to +30 dBm input power - Absolute maximale Eingangsleistung: 1.3 W (31dBm), > 30 second use with > 500mW (27dBm not recommended) - Stromversorgung, interne Batterie: 3.7V Lithium Ion cell, 10440 size, 600mAh - Stromaufnahme: ~35mA - Battery Life ~8 hours - Auto Shutdown 5 minute timeout - Charging Micro USB cable Interface - User Interface Display OLED, 128x64 pixels, monochrome - User Input Joystick - Interfaces USB CDC Interface with limited control, and power readout Zubehör: - Antenna 5.8 GHz ‘Sniffer Antenna’ (linearly polarized ~2dBi dipole). - Adapter Male-Male Male to Male SMA adapter, to use for conducted power measurements |
||||||||||||||||||||
Bezug u.a.: - - ImmersionRC RF Power Meter V2 by FPV24.com - 94,90 € zzgl. Versand, 22.03.2019 |
||||||||||||||||||||
--> USB Interface (CDC) The power meter is equipped with a USB interface which implements the CDC stack. Simple commands may be sent to the meter: |
||||||||||||||||||||
|
-
https://en.wikipedia.org/wiki/USB_communications_device_class - Universal Serial Bus - https://www.nxp.com/docs/en/user-guide/USBUG.pdf - https://www.xmos.com/developer/download/private/AN00124:-USB-CDC-Class-as-Virtual-Serial-Port(2.0.2rc1).pdf |
|||||||||||||||||||
--> To test the interface, a serial
communications tool such as Putty
may be used. - mehr zu --> PuTTY |
||||||||||||||||||||
-
https://fpvlab.com/forums/ |
||||||||||||||||||||
Review: - Review: ImmersionRC RF Power Meter V2 |
||||||||||||||||||||
-
RF Power Meter with 1MHz-10GHz bandwidth and 55dB dynamic range |
||||||||||||||||||||
-
DIY 2,4GHz Powermeter |
||||||||||||||||||||
------ | ||||||||||||||||||||
Arduino_RF-Powermeter by dl9sec
http://www.dl9sec.de/ - Arduino RF-Powermeter for Mini-Circuits ZX47-55 frontend - Bild |
- Application Note: AN47-001 - A 10 MHz to 6 GHz Power Meter |
|||||||||||||||||||
-
https://ham.se/threads/pep-effekrmaetare.24762/page-6#post-107016 |
||||||||||||||||||||
-
Chinese RF Power Meter - http://wiki.villagetelco.org/RF_Power_Meter |
||||||||||||||||||||
-
https://www.rc-cam.com/forum/index.php?/topic/4139-diy-rf-power-vswr-meter-low-cost/ - CQ-DATV https://cq-datv.mobi/DownloadIt.php?id=57&ver=pdf Seiten: 20 bis 29 |
||||||||||||||||||||
1-8000MHz RF OLED Power Meter -55 ~ -5 dBm |
||||||||||||||||||||
Программа настройки RF PowerMeter 0-8ГГц (измерителя мощности высокой частоты) [DE] | ||||||||||||||||||||
-
RF Power-Meter 1-8000Mhz -45dBm à -5dBm by
https://www.passion-radio.com - "Manual" - Software |
||||||||||||||||||||
- RF-Power8000 1Mhz-8000Mhz OLED RF Power Meter -55dBm ~ -5dBm Adjustable Attenuation Value | ||||||||||||||||||||
-
https://kopterforum.at/elektronik-bastlerecke-allgemein-f42/8ghz-1-8000mhz-oled-rf-power-meter-alternative-zu--t3862.html |
||||||||||||||||||||
-
€26 Chinese Powermeter |
||||||||||||||||||||
-
RF Power Meter 27 - 5800 mhz arduino ad8319 FPV -http://www.expertrc.com/power-meter/ |
||||||||||||||||||||
NF-Generator |
||||||||||||||||||||
NF-Signalgenerator mit Soundkarte |
||||||||||||||||||||
- verwendet wird externe USB-Sound-Karte - Software Audio Test Generator |
||||||||||||||||||||
- Adapter(kabel): in der Regel 3,5 mm Klinkenstecker auf gängigen NF-Stecker(Buchsen)-Typ | ||||||||||||||||||||
NF-Zweiton-Generator |
||||||||||||||||||||
-
Bausatz
für den NF-Zweitongenerator nach DC4KU by
Box73 - Anleitung |
-
https://dc4ku.darc.de/ |
|||||||||||||||||||
- Lieferung: u.a. Schraubensatz AKG2-ME, Art. Nr. #SATZ-AKG2ME.FE, fischerelektronik | ||||||||||||||||||||
- http://www.dc4ku.darc.de/NF-Doppelton-Generator.pdf | ||||||||||||||||||||
- Klirrfaktor-Einstellung_am_XR2206.pdf | ||||||||||||||||||||
- Video von DC8FG zum Bausatz auf Youtube | ||||||||||||||||||||
-
2-tone-generator-fa-2-nf by DL2SBA |
||||||||||||||||||||
-
Zweitonmessung by DL2KHP - "Ein mögliches Frequenzpaar wäre z.B. 1075 Hz und 1500Hz. Die beiden Frequenzen dürfen nicht in einem harmonischen Verhältnis zueinander stehen" -> "Zweitonmessung mit neuem Generator" nach FUNKAMATEUR FA-2-NF - vorgenommene Modifikationen Schaltbild - Balance-Regler eingefügt - Aus, 2T, F1, F2 - PTT - 8 poliger Ausgang(NF, PTT) |
-> einige interessante Projekte | |||||||||||||||||||
-
https://www.box73.de/file_dl/bausaetze/HF-Zweitongenerator_FA-2-HF.pdf |
||||||||||||||||||||
-
https://www.viehl-radio.de/homeda/vlf/modifikation.pdf |
||||||||||||||||||||
-
https://www.funkamateur.de/tl_files/downloads/hefte/2018/dl2ewn_fpc1500.pdf |
||||||||||||||||||||
Aufbau 17.01.2020 - - Verwendung vón IC-Fassungen - Kondensator im Ausgang eingefügt, SMD-Vielschichtkondensator G1206 - 10µF 25V, X7R-G1206 10/25, Datenblatt |
||||||||||||||||||||
Abgleich des 2-Ton-NF-Generators | ||||||||||||||||||||
- Frequenzwahl: 700 Hz und 1900 Hz, Delta f: 1200 Hz - Sym1/2 Minimum 2. Harmonische - Sin1/2 Minimum 3. Harmonische - Soundkarte nicht übersteuern |
||||||||||||||||||||
- Inbetriebnahme - Ub: 12 V, I: 33 mA bei 2-Ton |
||||||||||||||||||||
- Klirrfaktor zu hoch, Qualität der Soundkarte S/N-Abstand, Verzerrungen??? | ||||||||||||||||||||
audio Tester V3.0D |
||||||||||||||||||||
-
audioTester V3.0 by Ulrich W. Mueller - nach 10 Minuten Pause |
||||||||||||||||||||
- Adapterkabel zum PC-Mikrofon-Eingang DELL 745, Cinch-Kabel, Übergang
Cinch auf 3,5 mm-Klinkenstecker - Setup weitestgehend von DL2SBA übernommen - Messung ohne Eingangssignal - Qualität des verwendeten Soundboards - S/N, diskrete Frequenzen im Spektrum - Geräteeigenschaften |
||||||||||||||||||||
|
||||||||||||||||||||
- Oops, die Soundkarte im DELL Optiplex 745 ist weg! - Der Mikrofoneingang wird erst mit der Einführung des Klinkensteckers aktiviert! |
||||||||||||||||||||
|
||||||||||||||||||||
AudioAnalyser 2017.03
Sebastian Dunst -> http://softsolutions.sedutec.de/download.php |
||||||||||||||||||||
- "Icom IC-7300 Tips and
Tricks - Using Two Tones to Check Linearity" Video |
||||||||||||||||||||
- https://www.ab4oj.com/test/docs/2tone_imd.pdf https://www.ab4oj.com/ | ->
https://www.ab4oj.com/test/main.html |
|||||||||||||||||||
- Standard
two-tone (700 and 1900 Hz) .wav file for testing of SSB transceivers and
linear amplifiers by ON6ZQ |
-> https://www.scilab.org | |||||||||||||||||||
-
https://www.youtube.com/watch?v=3DxBg6h4Fc8&feature=youtu.be |
||||||||||||||||||||
- Building a simple 2 tone audio generator for testing SSB radios. | MikesRadioRepair | |||||||||||||||||||
Zurück in die Vergangenheit | ||||||||||||||||||||
- Schwebungssummer SSU1 Ausrüstung Werk für Fernmeldewesen OSW, HF, WF (radiomuseum.org) | ||||||||||||||||||||
Messverstärker |
||||||||||||||||||||
- A Low
Noise Amplifier for Phase Noise Measurements by Charles Wenzel |
www.wenzel.com https://www.wenzel.com - pdf site:wenzel.com |
|||||||||||||||||||
- 5952-8217.pdf (ke5fx.com) Phase Noise | ||||||||||||||||||||
- Ultra Low Noise Verstärker mit 60dB Gain by DG4BRF | ||||||||||||||||||||
- FUNKAMATEUR (2015) H. 10 S.1076-1079 |
||||||||||||||||||||
- N-J-FET 2SK369 BL | ||||||||||||||||||||
- N-J-FET 2SK117 GR | ||||||||||||||||||||
- A Battery Operated Low Noise Low Frequency FET Amplifier – Electronic Projects for Fun (wordpress.com) | ||||||||||||||||||||
- Batterie AKKU NiMh 9V 230mAh, Ladezeit 7h 40mA Ladestrom | ||||||||||||||||||||
Nutzung des LNA - AudioMeter |
||||||||||||||||||||
RF Signalgenerator |
||||||||||||||||||||
- HF- oder RF-Signalgeneratoren - Hilfsmittel zur Signalgenerierung - Festfrequenzgeneratoren - .... |
- Bereitstellung es RF-Signales zur
weiteren Verwendung - Frequenz - Amplitude - Wave-Form |
|||||||||||||||||||
-
HF-Testgenerator nach DL2EWN by Box73
[11.11.2019] mkn - Bauanleitung |
||||||||||||||||||||
- Multivalente Nutzung durch Verwendung anderer Quarzgeneratoren, auch veschiedene Bauformen sind möglich | ||||||||||||||||||||
- 78L05 Markierung: WS 78L05 819SB Datenblatt Hersteller: Wing Shing Computer Components | ||||||||||||||||||||
-
https://www.conrad.de/de/p/piher-pt-10-lv-2-5k-trimmer-linear-0-15-w-2-5-k-220-240-1-st-430846.html - www.piher.net |
||||||||||||||||||||
- IC-Fassung 14 polig Reichelt - MPE 001-1-014-3 Präzisionsfassung, 14 polig, RM 2,54 - MPE 001-3-014-3 Präzisionsfassung, 14 polig, RM 2,54, Kapazität 100 nF |
||||||||||||||||||||
-> Baustelle | ||||||||||||||||||||
- Einfacher S9-Normpegel-Generator Redaktion FA FA 6/2018, S. 558 - 559 | ||||||||||||||||||||
- Eichmarkengeber mit TTL-Schaltkreisen D. Bölte, DM2BHA FA 10/1973, S. 502 | ||||||||||||||||||||
miniVNATiny als Signalgenerator |
||||||||||||||||||||
miniVNATiny Nutzung des eingebauten Oszillators als Signalgenerator - 1 MHz - 3.000 MHz - Pegel an DUT, 50 Ohm: -6dBm @ 500 MHz miniVNA tiny - generator output level - reloaded - miniVNA tiny - generator output level - starker Frequenzgang der Ausgangsamplitude - Verwendung eines externen Dämpfungsreglers oder Dämpfungsgliedes zur Pegelherabsetzung - PLL verwendet TCXO - Einlaufzeit beachten - Frequenzkalibrierung vornehmen - Zähler an DUT-Ausgang anschliessen - Harmonische und Nebenwellen des Generatorsignales beachten |
||||||||||||||||||||
Prüfgenerator
Typ M 2746 Hersteller: VEB Funkwerk Leipzig, später zum VEB Funkwerk Dresden übergeleitet HF-Generator Frequenzbereiche: - 95 kHz - 250 kHz - 240 kHz - 540 kHz - 520 kHz - 1400 kHz - 1350 kHz - 3900 kHz - 6 MHz - 18 MHz Ausgangsspannung: 2 μV - 100 mV NF-Generator Festfrequenz: 400 Hz Röhrenvoltmeter L-Messung C-Messung Spulen-Gütefaktormessung Röhrenbestückung: 2*EF12, Stabilisator DGL GR 145 DP |
- genutzt während der Lehre(1965-1968) im FWB | |||||||||||||||||||
Prüfgenerator M2746 | ||||||||||||||||||||
M2746 Dresden | ||||||||||||||||||||
PRUF — GENERATOR M2746 Frontansichten | ||||||||||||||||||||
Harmonic Mixer nach S53MV und DD7LP |
||||||||||||||||||||
Analyser
Vorsatzmischer bis 27 GHz by Christian,
DD7LP |
||||||||||||||||||||
Harmonic
Converter for Spectrum Analyzers by Matjaz Vidmar, S53MV |
Wer es braucht, Google hilft -> DE | |||||||||||||||||||
Koppel-C OutputAmplifier "The best results were found with a parallel connection of a low-loss, 100pF NP0 0805 size capacitor that is soldered on the PCB first. Then a lossy 100nF (Z5U ceramic) and larger (1206) capacitor is soldered across the smaller 100pF capacitor." |
||||||||||||||||||||
Spectrum Analyzer 0...1750MHz by Matjaz Vidmar, S53MV | ||||||||||||||||||||
"Only SMD components of the size 0805 or
smaller should be installed on the microstrip circuit boards. The SMD
components are grounded through 2.5mm diameter holes, covered with 0.1mm-thick copper foil on the groundplane side and filled with solder before installing the SMD components. The completed microstrip boards are soldered in brass frames and covered with a shielding cover. A piece of 1cm-thick microwave absorber foam should be installed under the whole surface of the shielding cover to suppress parasitic resonances of the shielding enclosure. " |
||||||||||||||||||||
"Both microwave mixers include baluns made
from UT-085 semirigid cable. The shield of the latter is first tinned
for a length of about 35mm to let expand the teflon dielectric. Then the shield is cut 17mm from the open end and pulled away to obtain a 1mm-wide gap. Such a prepared cable end is then soldered on the microstrip circuit board and the board is then soldered in the brass frame. The balun cable pops out of the frame for about 2mm on one side, while a longer cable (20-25mm) is available on the other side to connect the VCO. " |
||||||||||||||||||||
-> Gehäuse 30 mm hoch | ||||||||||||||||||||
-> Fig.22 - Comb generator up to 2GHz. | ||||||||||||||||||||
Harmonický směšovač pro mikrovlny by OK1EM
Google hilft ->
DE Harmonischen Mischer für Mikrowellen |
||||||||||||||||||||
Harmonic Mixer by OK1VM
- Mischer mit TP-Filter und Verstärker auf einer Platine kombiniert |
||||||||||||||||||||
https://fotoalba.xchat.cz/photos.php?aid=2597458 | ||||||||||||||||||||
http://www.ok1kkd.cz/index.php/home/technika/7-pasmo-47-ghz
DE |
||||||||||||||||||||
OK1DGI | ||||||||||||||||||||
Mischer Dioden BAT15-099 Bezug u.a. beim Eisch-Kafka Stand: März 2018 | BAT15-099 | |||||||||||||||||||
Datenblatt BAT15-099R 4 Dioden für Ringmischer | BAT15-099R | |||||||||||||||||||
easy-to-built SSB transceiver for 1296 MHz ham radio(1974) September, S. - detaillierte Beschreibung des Balance-Dioden-Mischer - Anfertigung des Baluns - Funktionalität des Baluns |
||||||||||||||||||||
RF Synthesizer ADF4351 |
||||||||||||||||||||
35 MHz - 4,4 GHz ADF4351 Analog Device | ||||||||||||||||||||
ADF4351 Wideband Synthesizer with Integrated VCO |
||||||||||||||||||||
-
http://www.analog.com/media/en/reference-design-documentation/reference-designs/CN0360.pdf |
||||||||||||||||||||
ADF4351 Evaluation Board
(EVAL-ADF4351EB1Z) - http://www.analog.com/media/en/technical-documentation/user-guides/UG-435.pdf |
||||||||||||||||||||
Analog Devices ADF4351 | ||||||||||||||||||||
- Data Sheet | ||||||||||||||||||||
Frequenzsynthesizer 35 MHz - 4,4 GHz by OM Christian, DD7LP | ||||||||||||||||||||
http://www.kh-gps.de/adf4351_neu.htm http://www.kh-gps.de/adf4351.htm |
||||||||||||||||||||
http://remco.org/index.php/2017/01/16/adf4351-evaluation-board-microwave-beacon/ | "ADF4351 control pins LE, CLK and DATA are
‘onboard grounded’ with 10k resistors. Interfacing a 5V Arduino is simply done with 5k6 series resistors because the ADF4351 operates at 3.3V." |
|||||||||||||||||||
ADF4351 driven by an Arduino , RF Generator 34.5 to 4400MHz, By Alain Fort F1CJN, March 7, 2016 | ||||||||||||||||||||
ADF4351 with Arduino and rotative encoder by F4HUY |
DONT FORGET TO INSERT A LEVEL SHIFTER
BETWEEN ARDUINO AND ADF4351 BOARD, (for my test i have used Arduino NANO
@8Mhz 3.3v, so, don’t need)." |
|||||||||||||||||||
Shelvin –
Elektronik ausprobiert und erläutert - Den ADF4351 Frequenzgenerator 35MHz bis 4,4GHz vom Arduino Uno ansteuern |
||||||||||||||||||||
ADF4351 PLL Synthesizer Module by SV1AFN |
http://pa0rwe.nl/?page_id=65 ADF4351 driven by an Arduino, March 7, 2016 by F1CJN |
|||||||||||||||||||
Source Codes | ||||||||||||||||||||
http://www.kd0cq.com/2017/07/control-the-adf4351-with-an-arduino-source-code/ -> original by Richard – OE6OCG |
||||||||||||||||||||
S53MV | ||||||||||||||||||||
Visokofrekvencni vir z ulomkovno zanko (SLO - Radio-frequency source with fractional PLL) u.a. ADF4351 | s53mv dds | |||||||||||||||||||
s53mv PLL | ||||||||||||||||||||
ADF5355 Datasheet and Product Info | Analog Devices | ||||||||||||||||||||
Generateur 13Ghz avec l'ADF5355 by f4fdw | ||||||||||||||||||||
http://kc4ri.com/documents/Quick_And_Easy_ADF5355.ino by kc4ri | ||||||||||||||||||||
ARDUINO |
||||||||||||||||||||
https://www.arduino.cc/en/Main/Products |
||||||||||||||||||||
Arduino Nano | REICHELT | |||||||||||||||||||
-
https://www.arduino.cc/en/uploads/Main/Arduino_Nano-Rev3.2-SCH.pdf |
||||||||||||||||||||
https://www.arduino.cc/en/Main/Software | ||||||||||||||||||||
|
||||||||||||||||||||
Die Arduino Plattform – Modelle, Kopien und Alternativen | ||||||||||||||||||||
Arduino Boards im Detail: der Arduino NANO | ||||||||||||||||||||
Nano V3.0 Modul mit ATmega328P, 5V Board, 16MHz, aufgebaut – Arduino
kompatibel ebay |
||||||||||||||||||||
Arduino Boards im Detail: der Arduino NANO |
||||||||||||||||||||
Arduino Grundlagen Teil 1: Der Arduino im Detail by coptermagazin.de | ||||||||||||||||||||
Arduino Grundlagen Teil 2: Die Bauteile des Arduino | ||||||||||||||||||||
Arduino Grundlagen Teil 3: Ein Programm auf einen Arduino laden |
||||||||||||||||||||
What is the maximum power consumption of the Arduino Nano 3.0? | ||||||||||||||||||||
https://wiki.attraktor.org/images/1/1c/Arduino-Spannungsversorgung.pdf | ||||||||||||||||||||
Arduino Nano CH340 – schematics and details | ||||||||||||||||||||
Arduino Cookbook, 2nd Edition | ||||||||||||||||||||
2 Arduino – Einführungen – TechnikGarage | ||||||||||||||||||||
ARDUINO-Mikrocontroller
und ihre Verwendung für Amateurfunkprojekte by Klaus,
DJ7OO - Einführung, zahlreiche Anwendungsbeispiele |
||||||||||||||||||||

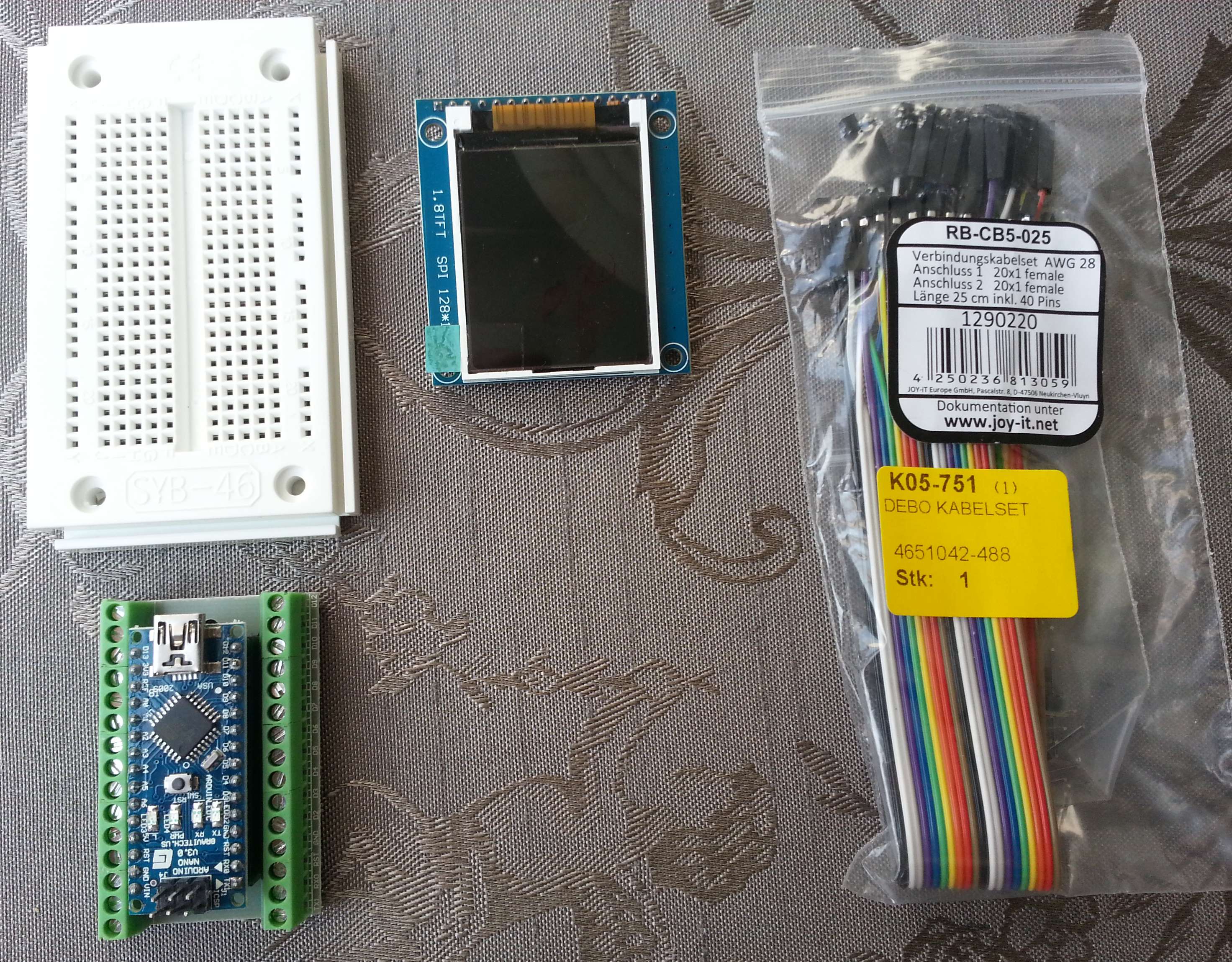

Bestellung Nano | ||||||||||||||||||||
Sertronics GmbH | ||||||||||||||||||||
-
kompatibler Arduino Nano mit Atmel Mega 328P Prozessor & FTDI FT232RL
USB-Chipsatz inkl. Kabel - Mini USB Kabel |
||||||||||||||||||||
CH340G-USB-Chipsatz | ||||||||||||||||||||
Display | ||||||||||||||||||||
Grafik Controller ST7735 | ||||||||||||||||||||
Bestelltes Display Modul - Mini 1,8" Serial SPI TFT LCD Modul Anzeige mit PCB Adapter ST7735B IC |
||||||||||||||||||||
Display Modul - Grafik Controller ST7735, Version B, ? - SD-Karten Slot - Anschlüsse 16 Pin |
||||||||||||||||||||
Kennzeichnung: 1.8TFT SPI 128*160, Rückseite: 1.8TFT V1.0 | ||||||||||||||||||||
Verpackung: F1L3, 11401688, made in china | ||||||||||||||||||||
Beschreibung bei ebay: "Beschreibung:
diese Produkt ist ganz praktisch. Gute Qualität 1,8 Zoll TFT Modul serielle Schnittstelle. PCB Adapter ist im Lieferumfang enthalten. Nur 5 IO-Ports (Analog SPI), können Sie die Eingangsspannung Unterstützung 5V/3.3V nehmen. Features: Displaytyp: 1,8" TFT, Durchleuchtungs, normalerweise weiß, Aussicht. Dot Matrix: 128x160 Screen: 262K Farben Treiber-IC: ST7735B Spannung: 3,3 V oder 5V Unterstützung Spannungseingang. bei 5V Spannung Zugang" , VCC_SEL" (16,17 pin) trennen, ein 3,3 V Spannungs Zugang" , VCC_SEL" kurzgeschlossen; Schnittstelle: Unterstützung für 8-Bit/16-Bit Datenschnittstelle, 8-Bit-Datenschnittstelle mit 1602 LCD-Schnittstelle kompatibel Größe der weißen Abdeckung: 3.4 * 4.7cm Gewicht: 17g Das Paket beinhaltet: 1 x 1,8" Serial LCD Modul Display " Aber wo ist der "PCB Adapter ist im Lieferumfang enthalten."? |
||||||||||||||||||||
|
||||||||||||||||||||
Bestückung, Rückseite: - Spannungsregler V2PJ - Jumper J1 - LED's: 10 Ohm Vorwiderstand |
||||||||||||||||||||
Adafruit-GFX-Library - https://learn.adafruit.com/adafruit-gfx-graphics-library - https://learn.adafruit.com/arduino-tips-tricks-and-techniques/arduino-libraries - https://learn.adafruit.com/adafruit-all-about-arduino-libraries-install-use - Where to Install your Libraries by Bill Earl - Installing a Library on Windows by Bill Earl https://github.com/adafruit/Adafruit-ST7735-Library |
||||||||||||||||||||
Getting Started with the Arduino TFT Screen by www.arduino.cc | ||||||||||||||||||||
DEBO TFT 1.8: Entwicklerboards - 4,57 cm (1,8") TFT-Display bei
reichelt elektronik - |
||||||||||||||||||||
Arduino Nano mit 1,8 Zoll TFT Farb-Display (HY-1.8 SPI) | simtronyx -
Das Elektronik Blog - Arduinos (Uno/Pro Mini) und ein 1.8 Zoll TFT SPI Display (QDTech) - Hinweise für Display-Betrieb mit 3,3V und 5 Volt |
||||||||||||||||||||
Cheap 1.8″ SPI 128×160 TFT Module – Arduino wiring! - Hinweis auf die 1 kOhm Widerstande für die SD-Karten-Ansteuerung |
||||||||||||||||||||
Arduino Nano mit 1.77 Zoll SPI TFT-Display - Greth's Log... - Bezug AZ-Delivery, auch 1,8 Zoll SPI TFT-Display mit ST7735 Controller |
Achtung, nicht für Bestückung Frontplatte DD7LP geeignet. | |||||||||||||||||||
1.8TFT V1.0 ST7736 Arduino Tutorial Henry's Bench | ||||||||||||||||||||
- Henry's Bench | a place for the electronic hobbyist | ||||||||||||||||||||
1.8" DIY Photo Frame using and Arduino Nano and a ST7735 Color TFT display - Electronics-Lab | ||||||||||||||||||||
Wiring TFT Display to Arduino NANO – Arduining | ||||||||||||||||||||
Suche via Google 1.8 TFT Display SPI PCB | eBay | ||||||||||||||||||||
4 Channel IIC I2C Logic Level Converter Bi-Directional Module 5V~3.3V | ||||||||||||||||||||
10 Kabel Jumper DuPont protoboard weiblich - weiblich Arduino Kabel
Draht -1,44€ plus 1,69 € Versand Reichelt bietet eine interessante Alternative |
||||||||||||||||||||
DEBO KABELSET Entwicklerboards - Steckbrückenkabel, 20 Pole, m/m,
f/f, f/m, 25, 3,85 € reichelt
elektronik " Durch die mitgelieferten PINS (40 Stück) können Sie die Kabel nach Ihren Bedürfnissen konfigurieren und von female auf male umrüsten." Kennzeichnung: "RB-CB5-025 Verbindungskabelset AWG 28 Anschluss 1 20*1 female Anschluss 2 20*1 female Länge 25 cm inkl. 40 Pins Dokumentation unter www.joy-it.net" Ausführung als mehrfarbiges Flachband |
||||||||||||||||||||
Steckbrett aus einem Franzis Lernpaket Elektronik | ||||||||||||||||||||
Selbstbau oder Kauf? Synthesizer | ||||||||||||||||||||
https://www.sv1afn.com/pga103m.html | ||||||||||||||||||||
http://www.arrad38.fr/bidouilles/lna_pga103_schubert/lna_pga103_schubert.htm | ||||||||||||||||||||
1. Schritte 23.03.2018 | ||||||||||||||||||||
Hardware: | ||||||||||||||||||||
- Nano - Shield - USB Kabel -PC |
||||||||||||||||||||
Hersteller: Gravitech.us | Hersteller oder nur aufgedruckte Kennzeichnung | |||||||||||||||||||
- Arduino Nano 3.0 (ATMEGA328) USA 2009 | ||||||||||||||||||||

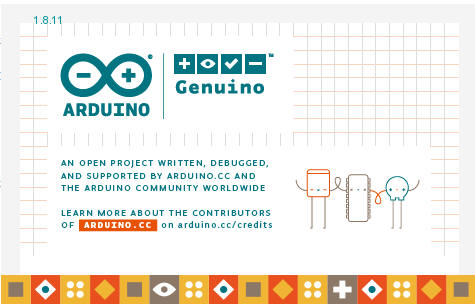

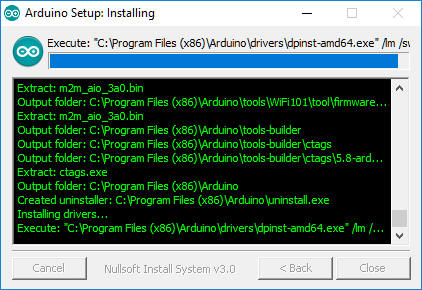

Software IDE 1.8.5 installiert auf PC, Windows 10 prof | ||||||||||||||||||||
Es blinkt, 23.03.2018 - wie war das noch - Programm in Hochsprache geschrieben, Programm nunmehr hier Sketch - der Prozessor lebt nur in seiner Maschinenbefehlswelt - Sketch wird übersetzt durch die Kompilierung, oder auch Übersetzer - Maschinencode wird auf den NANO geladen - TX-RX-LED's blinken während der Datenübertragung |
||||||||||||||||||||
Installing Additional Arduino Libraries | ||||||||||||||||||||
Frequenzsynthesizer 35 MHz - 4,4 GHz by OM Christian,
DD7LP -> Download Schaltung Layout sowie aktuelle Software Stand Juli 2017 DD7LP |
||||||||||||||||||||
-
https://github.com/brianlow/Rotary |
||||||||||||||||||||
-
https://github.com/adafruit/Adafruit-GFX-Library |
||||||||||||||||||||
-
https://github.com/adafruit/Adafruit-ST7735-Library |
||||||||||||||||||||
- Sketch ..ion aufgerufen | ||||||||||||||||||||
27.03.2018 - Oh Schreck der Upload funktioniert nicht mehr, NANO gestorben? - TX/RX-LEDs blinken beim Upload-Versuch nicht - Fehler: der dem NANO zugewiesene USB-COM-Port hat sich verändert - Lösung: COM-Port-Auswahl geändert - Upload funktioniert wieder |
||||||||||||||||||||
Nach langer Paus geht es weiter. [xx.01.2020] | ||||||||||||||||||||
- Update für ins Chaos, der Unwissenheit der Weiterentwicklung der Dinge. Wer raste, der rostet. | ||||||||||||||||||||
- |
||||||||||||||||||||
Arduino: 1.8.11 (Windows 10), Board: "Arduino Nano, ATmega328P" Der Sketch verwendet 15644 Bytes (50%) des Programmspeicherplatzes. Das Maximum sind 30720 Bytes. Globale Variablen verwenden 844 Bytes (41%) des dynamischen Speichers, 1204 Bytes für lokale Variablen verbleiben. Das Maximum sind 2048 Bytes. Beim Hochladen des Sketches ist ein Fehler aufgetreten avrdude: stk500_recv(): programmer is not responding avrdude: stk500_getsync() attempt 1 of 10: not in sync: resp=0x7c avrdude: stk500_recv(): programmer is not responding avrdude: stk500_getsync() attempt 2 of 10: not in sync: resp=0x7c avrdude: stk500_recv(): programmer is not responding avrdude: stk500_getsync() attempt 3 of 10: not in sync: resp=0x7c avrdude: stk500_recv(): programmer is not responding avrdude: stk500_getsync() attempt 4 of 10: not in sync: resp=0x7c avrdude: stk500_recv(): programmer is not responding avrdude: stk500_getsync() attempt 5 of 10: not in sync: resp=0x7c avrdude: stk500_recv(): programmer is not responding avrdude: stk500_getsync() attempt 6 of 10: not in sync: resp=0x7c avrdude: stk500_recv(): programmer is not responding avrdude: stk500_getsync() attempt 7 of 10: not in sync: resp=0x7c avrdude: stk500_recv(): programmer is not responding avrdude: stk500_getsync() attempt 8 of 10: not in sync: resp=0x7c avrdude: stk500_recv(): programmer is not responding avrdude: stk500_getsync() attempt 9 of 10: not in sync: resp=0x7c avrdude: stk500_recv(): programmer is not responding avrdude: stk500_getsync() attempt 10 of 10: not in sync: resp=0x7c Dieser Bericht wäre detaillierter, wenn die Option "Ausführliche Ausgabe während der Kompilierung" in Datei -> Voreinstellungen aktiviert wäre. |
Schafft Abhilfe |
|||||||||||||||||||
https://www.az-delivery.de/pages/gratisnanov3
[xx.01.2020] |
||||||||||||||||||||
-
https://www.sunrom.com/p/arduino-nano-compatible-atmega328pch340 |
||||||||||||||||||||
- Arduino-Bibliothek "New LiquidCrystal": - https://bitbucket.org/fmalpartida/new-liquidcrystal/downloads/ |
||||||||||||||||||||
ELEGOO UNO R3 Project Complete Starter Kit | ||||||||||||||||||||
-
https://www.elegoo.com/download/ |
||||||||||||||||||||
-
http://nmp24.de/?Mikrocontroller:Arduino_Sketches:Umlaute_auf_LCD |
||||||||||||||||||||
-
http://www.sachsendreier.com/asw/projekteundexperimente/t_lcd_umlaute_und_symbole/t_lcd.php |
||||||||||||||||||||
- Tipp zum Artikel "Umlaute auf LCD" - AZ-Delivery | ||||||||||||||||||||
-
GPS - Stationsuhr fuers Shack mit Locator Anzeige by do2mad - http://on4cdu.net/arduino-en-gps-data/ by ON4CDU [DE] - http://www.qslnet.de/member1/on4iy/roverbox.html - jupcom.zip - http://on4cdu.net/wp-content/uploads/2015/10/j-3181a04.png - GPS_Std.htm - -Arduino.html |
||||||||||||||||||||
- NEO-6M GY-GPS6MV2 |
||||||||||||||||||||
-
Basics: Project 053b NEO-6M GY-GPS6MV2 GPS module at Lex C. /
ACOPTEX.COM |
||||||||||||||||||||
- GY-NEO6MV2 ESP32 GPS Tutorial by ShopOfThings | ||||||||||||||||||||
- How to Connect a Ublox NEO-6M GPS Module with Arduino - ElectronicDIYs | ||||||||||||||||||||
- Arduino Ublox GPS - genstr.com | ||||||||||||||||||||
- Arduino GPS clock with local time using NEO-6M module - Simple Projects | ||||||||||||||||||||
- Interfacing Arduino with NEO-6M GPS module - Simple Projects | ||||||||||||||||||||
- Arduino GPS clock with local time using NEO-6M module - Simple Projects | ||||||||||||||||||||
- Learn to Use ublox NEO-6M GPS Modules - Codrey Electronics | ||||||||||||||||||||
- In-Depth: Interface ublox NEO-6M GPS Module with Arduino | ||||||||||||||||||||
-
Arduino
Lektion 35: GPS Modul NEO-6M - Technik Blog |
||||||||||||||||||||
- GPS - Stationsuhr fuers Shack mit Locator Anzeige - Martins Amateurfunk Forum für den OV E05 Lüneburg | ||||||||||||||||||||
- Wo bin ich? | heise Developer | ||||||||||||||||||||
u-centerby u-blox AG- User Guide |
||||||||||||||||||||
|
||||||||||||||||||||
Logic Analyzer |
||||||||||||||||||||
Logic Analyzer
AZ-Delivery.de - https://www.az-delivery.de/products/saleae-logic-analyzer?_pos=2&_sid=39c37d323&_ss=r#description - https://www.az-delivery.de/products/logic-analyzer-kostenfreies-e-book?_pos=1&_sid=39c37d323&_ss=r -Saleae Logic Analysesoftware - sigrok (Protokollanalyse von RS232, SPI, I²C, 1-Wire u. a. |
||||||||||||||||||||
- https://www.saleae.com/ |
||||||||||||||||||||
- https://support.saleae.com/user-guide https://firebasestorage.googleapis.com/v0/b/gitbook-28427.appspot.com/o/assets%2F-LIrtSD7SNp69UxQ-5QC%2F-LtX5y4l2LZY9cBD5yld%2F-LtX6Dy2BKc-9srfubBF%2FSaleae%20Users%20Guide.pdf?alt=media&token=06eba906-24a4-496b-9d9a-f9f426db8131 |
||||||||||||||||||||
-
Logic
Analyzer - 8 Ch, 24 Mhz - "Capture, Debug, Analyze, Troubleshoot, View digital signals like UART/I2C/IR/I2S/SPI/Remote/Protocol and such. " |
||||||||||||||||||||
Spectrum Analyzer, Spektrumanalysator |
||||||||||||||||||||
- misst die Signal-Amplitude in Abhängigkeit der Frequenz und Bandbreite, Auswertung von Spektren | ||||||||||||||||||||
- Signal- und Spektrumanalysatoren, Messempfänger | ||||||||||||||||||||
Spectrum Analyzer ---> Spektrumanalysator | ||||||||||||||||||||
Home Made | ||||||||||||||||||||
Notes regarding the 1998 QST Spectrum Analyzer by W7ZOI |
A Spectrum Analyzer for the Radio Amateur Part 1 Part 2 |
|||||||||||||||||||
Hersteller | ||||||||||||||||||||
RIGOL Spektrum Analyzer DSA815-TG Data Sheet Specification User Guide Service Guide | ||||||||||||||||||||
Rigol DSA815-TG Deutsche Bedienungsanleitung by https://www.batronix.com/ | ||||||||||||||||||||
SIGLENT
Spektrum Analyzer SSA3000X Series Spectrum Analyzers Documents Firmware&Software Video FAQ&Application - siglent.eu Siglent SSA3021X Spectrum analyzer 9 kHz to 2.1 GHz - Siglent SSA3021X Datenblatt - Siglent SSA3021X Anleitung - 9 kHz-2,1 GHz https://www.circuitspecialists.com/siglent-ssa3021x-spectrum-analyzer.html Review - https://www.eevblog.com/forum/testgear/siglent-ssa3000x-spectrum-analyzers/ - https://youtu.be/-8fr_otW0q4 - https://www.eevblog.com/forum/testgear/comparison-rigol-dsa815-tg-with-siglent-ssa3021x-spectrum-analyzer/ - Siglent Technologies SSA3021X Spectrum Analyzer and TG-SSA3000X Tracking Generator in ARRL/QST Magazine SSA3021X Review, November 2016 Download nach Registrierung unter FAQ&Application |
||||||||||||||||||||
Hersteller von Spektrum Analyzer | ||||||||||||||||||||
"Low" Cost Segment, stationäre Geräte - für den Ham durchaus erschwinglich falls benötigt, sehr hilfreiches Meßmittel bei RF-Selbstbau im Frequenzbereich des Spektrum Analyzers - wer baut was? - auffällige "Anlichkeiten" - Auftragsfertigung, OEM - Ergänzung des eigenen Produktportfolios - Freischaltung der Hightech durch Software Keys - Optionen führen zu einem mehrfachen Preis des Grundgerätes - welche Optionen sind für den Ham erforderlich - Hardware Option einer Reflektionsmeßbrücke im Preissegment um 450 Euro bei einer Directivty von 20 dB und weiteren $50 Euro für die zugehörige Software :-))) |
||||||||||||||||||||
u. a. Hersteller oder Brand | ||||||||||||||||||||
Anritsu | ||||||||||||||||||||
HAMEG | ||||||||||||||||||||
RF Explorer | ||||||||||||||||||||
Keysight Technologies | ||||||||||||||||||||
RIGOL | ||||||||||||||||||||
ROHDE&SCHWARZ | ||||||||||||||||||||
SIGLENT | ||||||||||||||||||||
Grundlagen Basics | ||||||||||||||||||||
HAMEG HM5510_Basics_DE_EN_UM.pdf | ||||||||||||||||||||
- HM8028-0050.pdf (rohde-schwarz.com) | ||||||||||||||||||||
https://www.eevblog.com/forum/testgear/comparison-rigol-dsa815-tg-with-siglent-ssa3021x-spectrum-analyzer/ | http://www.keysight.com/ | |||||||||||||||||||
http://www.keysight.com/upload/cmc_upload/All/Spectrum_Analysis_Back_to_Basics.pdf |
||||||||||||||||||||
http://literature.cdn.keysight.com/litweb/pdf/5989-1121EN.pdf | ||||||||||||||||||||
Messen mit modernen Spektrumanalysatoren R&S | ||||||||||||||||||||
http://www.prof-heuermann.de/ Spektrum Analyzer | ||||||||||||||||||||
Praxiseinstieg in die Spektrumanalyse by J. Müller,
beam-Verlag 2014, 200 Seiten
Inhalt - https://www.beam-verlag.de/fachbücher/messtechnik/praxiseinstieg-in-die-spektrumanalyse/ - Leseproben |
||||||||||||||||||||

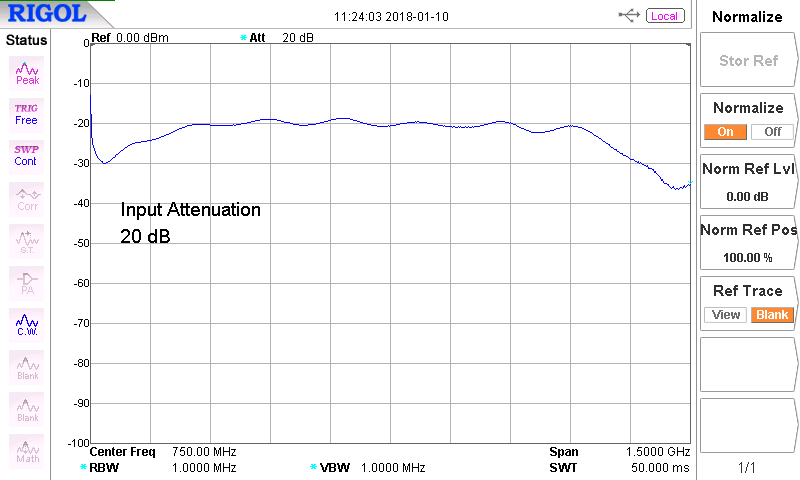

Anwendung Spektrum-Analyzer mit Mitlauf-Generator(Tracking Generator) |
||||||||||||||||||||
- Verwendeter Spektrumanalyzer | ||||||||||||||||||||
Lesen der Bedienungsanleitungen, Bedienung des Gerätes studieren und üben | ||||||||||||||||||||
Eigen-Kalibrierung | ||||||||||||||||||||
- Bedienung | ||||||||||||||||||||
- RBW únd VBW | ||||||||||||||||||||
- ATT, Amplifier | ||||||||||||||||||||
-Welche Maximalwerte sind an den Ein-und Ausgängen erlaubt? | ||||||||||||||||||||
- Messung ordentlich vorbereiten, was wird angelegt, eingespeist, was wird erwartet, messen und Auswertung der Messung, gegebenenfalls Einstellungen optimieren und wiederholen | ||||||||||||||||||||
Messung und Auswertung von Frequenzspektren- Amplitude, Bandbreite, Frequenz- Spektrale Zusammensetzung von Signalen - Grundschwingung, Harmonische, Oberwellen, Nebenwellen, Seitenbänder, Modulationsspektren - Sinus-Signal, spektrale Zusammensetzung, Oberwellen, Seitenbandrauschen - Rechteck-Signal, Tastverhältnis, spektrale Zusammensetzung - Dreieck-Signal, spektrale Zusammensetzung - Messung Grundschwingung, Seitenbandrauschen, Amplitude - Messung Oberwellenabstand - Messung Nebenwellenabstand - Messung Intermodulation IM3, IM5, ... - Zwei-Ton-Signale - Dämpfung und Verstärkung von Vierpolen - Linearität Verstärker, 1 dB-Krompression - Bandbreite von modulierten Trägern - Linearität von HF-Verstärkern, HF-Zwei-Ton-Generator(zwei Quarz-Oszillatoren, Kombiner) , 1MA71_2e_amplifier_nonlin_meas.pdf by R&S - Breitbandiger Verdoppler(zwei Dioden), Bestimmung Ausgangsspektrum, ... - Bewertung von Oszillatorbaugruppen, Amplitudengang, Oberwellen, Nebenwellen - Ausgangssignal des Tx, zwei-Ton-Aussteuerung des SSB-Senders - Ausgangssignal des TX im praktischen Betrieb - Trägerunterdrückung des SSB-TX - Bandbreite von digitalen Sendearten in Abhängigkeit der Aussteuerung des Tx - Double-Balance-Mixer - RF-Splitter, Einfügedämpfung, Entkopplung - Externe Frequenz-Synchronisation des Spektrum-Analyzers - Amplituden-Frequenzspektrum von Rauschgeneratoren - Messung Phasenrauschen - Was liefern meine Antennen auf KW, VHF, UHF? |
||||||||||||||||||||
- AM-Sender, KW, Parallelempfang mit
Wide-band WebSDR, Träger, Seitenbänder - Spektrum - AM-Demodulation, Demodulations-Bandbreite |
Spektrums-Analyse oder Demodulation von AM- oder FM-Signalen - beides geht nicht gleichzeitig, falls nur ein Empfangstrakt vorhanden - Analyzer auf Trägerfrequenz einstellen und SPAN > modulierte RF-Bandbreite wählen - Demodulation wählen , AM oder FM - Modulation abhören, Earphone-Ausgang |
|||||||||||||||||||
- Frequenzspektrum eines FM-UKW-Senders, lokale FM-Sender, kurzer
Draht als Empfangsantenne oder UKW-Antenne - FM signal transmission and demodulation demo by RIGOL, --> Configure the Spectrum Analyzer - Messungen an FM- Sendern für Abnahme, Inbetriebnahme oder Wartung by R&S, S. 8 , 2.2 HF-Bandbreite, S. 29 Abb.19 - Demodulation eines FM-UKW-Senders, Abhören der Modulation, Wahl der Bandbreite |
||||||||||||||||||||
- Frequenzspektrum eines DAB-T-Senders, VHF Band III - Frequenzspektrum eines DVB-T2-Senders, UHF Band IV - Messungen mit den verschiedenen Proben, passive RF-Sniffern, Loops, near field probes - RF-Sniffing, was ist in der Luft, magnetische und elektrische Feld-Proben - Störspektren der Schaltnetzteile, sicherlich sind genug in Reichweite - Signalverfolgung - Filtermessungen unter Zuhilfenahme eines Rauschgenerators - Fedstärkemessungen - |
||||||||||||||||||||
Auswertung von Amplitudengang über Frequenzbereich unter Zuhilfenahme des Mitlaufgenerators- Dämpfung und Verstärkung von Vierpolen- Dämpfung der koaxialen Kabel im Shack - Measuring Cable Loss with a Spectrum Analyzer by RIGOL - RF-Adapter überprüfen - Dämpfungsglieder, Frequenzgang - Tiefpass, Hochpass, Notch-Filter - Bandpass, Abgleich - Duplexfilter, Abgleich, Entkopplung der Ports - Breitbandübertrager - Skalare Netzwerkanalyse, Return-Loss Measurements, SWR-Messbrücke - Eingangsimpedanzen, Verstärker, Antenne, etc. - Quarz-Filter, Quarze |
||||||||||||||||||||
- Messung des Phasenrauschen | ||||||||||||||||||||
- Begrenzung durch den Spektrumanalyzer | ||||||||||||||||||||
- Oszillator-Phasenrauschmessung
bis -170 dBc/Hz by Werner Schnorrenberg - Dc4KU FUNKAMATEUR 2021 H. 6, S. 450 - 451 - Spektrumanalyzer - Bandpass- oder Notch-Filter - HF-Vorverstärker(LNA) - rauscharmer Testoszillator zur Überprüfung der Messgrenzen |
||||||||||||||||||||
-N°8
Mesure du bruit de phase. Mesure du bruit de phase d’un oscillateur ou
d’un instrument avec des analyseurs de spectre Low by Kurt Ritter he9dyy, --> V5.1, Aout 2014 -> Articles de Kurt HE9DYY - N°6 Les analyseurs de spectre Low cost en 2014. - N° 10 L’oscillateur de référence Wenzel. |
-->
http://www.hb9afo.ch/ |
|||||||||||||||||||
Hilfsmittel- Koaxiale Verbindungskabel- RF-Adapter - Dämpfungsglieder - Signal-Proben, Verwendung von Tastköpfen des Oszilloskops - RF Near Field Probe Set RIGOL Near Field Probing - simple RF Sniffer - Koaxialkabel mit Koppelschleife abschliessen Drahtschleife zwischen Innenleiter und Aussenleiter, BNC-Buchse mit Drahtschleife - BNC-Buchse, Innenleiter mit kurzen Drahtstück verbinden - Mess-Brücke, RF BRIDGE 0.1 - 3000 MHz, UKW-Berichte 1/1983. „Breitband-Richtkoppler zur Messung von Empfänger Komponenten“. - 2-Ton-Generatoren, im AF- und RF-Bereich, Zusammenführung der Signale, Entkopplung, IM3 - Testaufbau für Quarz-Messungen - externe 10 MHz-Referenz-Frequenz - externe Mischer zur Frequenzbereichserweiterung - externer NF-Verstärker für Abhören der demodulierten Signale, USB-Lautsprecher - Frequenz-Verdoppler, passive Ausführung, zwei Breitbandübertrager, 4 Dioden als Brücken-Gleichrichter |
||||||||||||||||||||
FAQ |
||||||||||||||||||||
- Generatorsignal, Sinus, Rauschen, Grundlinie - Peak-Wert zur Grundlinie: Einfluß RBW und VBW RBW ist die Empfängerbandbreite, Standard(i.R.) -3dB, Gauss-Filter ---> http://www.fritz.dellsperger.net/downloads/FILTER%202012.pdf und mehr |
||||||||||||||||||||
- Can I use the tracking generator on a DSA as a fixed RF source? | ||||||||||||||||||||
Literatur |
||||||||||||||||||||
Application Notes | ||||||||||||||||||||
HP AN 150 Series Historical Application Notes by HP Memory Project | 141T NA 1971 80 1971 09 Spectrum Analyzer
Variable Persistence Display for 85XX series Drawers 8552B NA 1971 80 1970 07 Spectrum Analyser IF section - 10Hz to 300kHz Resolution 8553B VHF 1970 405 1970 07 Spectrum Analyser RF section - 1kHz to 110MHz |
|||||||||||||||||||
RIGOL DSA815-TG - DSA 815 Firmware update |
||||||||||||||||||||
Audio Analyzer |
||||||||||||||||||||
Velleman Audio Analysator LCD Panel Display K8098 Vellemann | dsPIC33FJ16 and dsPIC33FJ32 | |||||||||||||||||||
Dämpfungsglieder |
||||||||||||||||||||
- Absenkung von Signalpegeln - Dämpfung xx dB - Impedanz - Frequenzbereich - max. Leistung - Fehlanpassung - Anschlüsse |
||||||||||||||||||||
DIY aus der Vergangenheit ex DM2GBO |
||||||||||||||||||||
|
||||||||||||||||||||
- Frequenzgang der Dämpfung - Aufbau - verwendete Widerstände, Ersatzparameter, Wendel in Widerstandsschicht? - lange Zuleitung des Innenleiters, xx mm(links im Bild) - BNC-m xx nH - Innendurchmesser des Gehäuses xx mm, -> Impedanz Z= xx Ohm |
||||||||||||||||||||
- Messung der Anpassung | ||||||||||||||||||||
Bausatz: BX-093 - Variables Dämpfungsglied - 191122 [18.01.2020, mkn] | ||||||||||||||||||||
"Variables Dämpfungsglied bis 150
MHz selbst gebaut" by Klaus Raban, DM2CQL, in FUNKAMATEUR 2019, H. 12, S. 1194-95 - Bausatz BX-093-BNC BX-093-SMA - Aufmacher "Bausatz für ein variables Dämpfungsglied 0... 50 dB" - Achtung, das Kleingedruckte, die Produktbeschreibung lesen - drei Dämpfungsglieder können definiert werden - daraus ergeben sich die realisierbaren Dämpfungswerte, gewählt durch Positionen der 6 Jumper |
Technische Daten laut Anbieter
|
|||||||||||||||||||
- Auswahl: 3 dB, 6 dB und 10 dB - mögliche Dämpfungswerte: 3, 6, 9, 10, 13, 16, 19 und 0 dB, 2 hoch n, n=3-> 8 Möglichkeiten |
||||||||||||||||||||
-
1% Metallschichtwiderstände |
||||||||||||||||||||
Bauanleitung - Auswahl der drei Dämpfungsglieder - Welche kommerziellen Dämpfungsglieder sind vorhanden? Welche Anwerndungen sind angedacht? - Getroffende Auswahl: 3 dB, 6 dB und 10 dB |
||||||||||||||||||||
Aufbau - Lieferumfang überprüfen - Widerstände sortieren, messen, Beschriften der Gurtpapierstreifen - Biegen der Anschlüsse, unmittelbar am Widerstandskörper - Löten - Widerstände einseitig anlötten, Masseanschlüsse später mit höherer Temperatur |
||||||||||||||||||||
Testen - Sichtkontrolle - mit dem Ohm-Meter Durchgang: erwartet mit Null Ohm Abschluß mit 50 Ohm: am Eingang den Gleichstromwiderstand messen, erwartet 50 Ohm - Beschriftung - Bodenblech anlöten - 2. Testreihe |
||||||||||||||||||||
- Bestückungsfehler, ein Widerstand herausgefallen und einem falschem glied zugeordnet | ||||||||||||||||||||
Bestand, Stk., 1%, 0,6 W, Bauform 207 - 18 Ohm 1 - 47 Ohm 1 - 62 Ohm 4 - 100 Ohm 2 - 120 Ohm 1 - 150 Ohm 2 - 180 Ohm 2 - 300 Ohm 2 - 330 Ohm 2 - 1,0 KOhm 2 |
3 dB - 1* 18 Ohm, 2*300 Ohm 6 dB - 47 Ohm, 2 *150 Ohm, 1*180 Ohm |
|||||||||||||||||||
- Fazit - Lötübung, Basteln , Interesse in Schwung gebracht - hilft AFU Abstinenz zu überwinden, - ja, ja, da gibt es die Festdämpfungsglieder in SMA aus CN für ca. 5 Euro das Stüch, bei größerem Frequenzbereich... |
||||||||||||||||||||
RADIAL | ||||||||||||||||||||
HUBER & SUHNER | ||||||||||||||||||||
SMA-Dämpfungsglieder | ||||||||||||||||||||
SUHNER | ||||||||||||||||||||
Gesucht, gefunden, erworben und nun die Daten überprüfen... | ||||||||||||||||||||
Auf der Suche nach
den Daten, Bauelemente-Kennzeichnung und Ausführung |
||||||||||||||||||||
6606.19AA /
762697 6 dB/18 GHz/2 W SUHNER® Fertigungs-Nr |
Google suhner 6606.19AA 6 dB pdf |
|||||||||||||||||||
Ausführung SMA/m/SMA-f | ||||||||||||||||||||
Datenblatt | ||||||||||||||||||||
6610.19AA /
755784 10 dB/18 GHz/2 W SUHNER® |
||||||||||||||||||||
Ausführung SMA/m/SMA-f | ||||||||||||||||||||
Dip-Meter |
||||||||||||||||||||
---> TESLA BM342A | ||||||||||||||||||||
Transistor – Grid – Dip – Meter Modell LDM - 815 - Anwendungshinweise |
||||||||||||||||||||
LCR/ESR Meter |
||||||||||||||||||||
---> LCR/ESR Meter PeakTech® 2170 | ||||||||||||||||||||
-
Digitales LCR-Messgerät UNI-T UT612, USB, 100 kHz - Handbuch |
||||||||||||||||||||
The Impedance Measurement Handbook-6th Edition nunmehr by Keysight Technologies | Agilent | |||||||||||||||||||
LCR Meter, zahlreiche Applikationsschriften, Messgeräte LCR Measurement Primer | IET Labs, Inc. | |||||||||||||||||||
In the GenRad Tradition... Historische Infos, Bücher, ... | ||||||||||||||||||||
LCR Meters Repository | ||||||||||||||||||||
Frequenznormal, Frequenzreferenz |
||||||||||||||||||||
Normal, Referenz, .... | ||||||||||||||||||||
Über die Stabilität
von Oszillatoren und Frequenznormalen Ulrich Bangert sk , ex
DF6JB |
||||||||||||||||||||
H. Schmiedel- Frequenznormal | ||||||||||||||||||||
-
Time and Frequency
standard -> Timeok Time and Frequency House Standard, Ver. 2.1 September 2015 - Allan Deviation ... Noise floor of instrument, p. " To measure the Noise floor of the instrument, so the maximum possible resolution of this measurement system, I have connected a stable, low phase noise source to the A input and external Time Base input via a power splitter Minicircuits PSC - 2-1. In this way the reference and the frequency to be measured are the same, the two signals have a theoretical result of variance equal to zero, the remaining “numbers” will be the noise floor of the measurement system." |
...MV89A, MCL Splitter |
|||||||||||||||||||
-
GPS
Rx (catv.ne.jp) |
||||||||||||||||||||
DCF77 |
||||||||||||||||||||
PTB Physikalisch-Technische Bundesanstalt | ||||||||||||||||||||
Verbreitung der gesetzlichen Zeit DCF77 | ||||||||||||||||||||
Zeit- und Normalfrequenzverbreitung mit DCF77 (1) | ||||||||||||||||||||
DCF77 - Trägerfrequenz: 77,5 kHz - Genauigkeit: "Sie wird von Atomuhren der PTB abgeleitet und weicht am Sendeort im Mittel über einen Tag weniger als relativ 2·10–12, im Mittel über 100 Tage um weniger als relativ 2·10–13, von dem durch die primären Atomuhren der PTB vorgegebenen Sollwert ab." (1) |
||||||||||||||||||||
"Die beobachteten Phasen- bzw.
Frequenzschwankungen sind durch die Ausbreitung bedingt größer als
ursprünglich mit den Atomuhren am Sendeort realisiert (siehe Kapitel
6.2)" --> S.360 7.3.1 Empfang der Normalfrequenz (1) |
||||||||||||||||||||
DCF-77-gesteuerte Zeitbasis mit
geregeltem Empfänger nach DB3ZY und
DB2ZM, cq-DL 1980, Heft 7, Seiten: 308-310 --> cq-dl-digital/archiv-pdf ---> für Mitglieder des DARC |
||||||||||||||||||||
- aktive Antenne | ||||||||||||||||||||
- Quarzfilter | ||||||||||||||||||||
- Verstärker | TBA440D | |||||||||||||||||||
- PLL | ||||||||||||||||||||
- 10 MHz XO, freier Aufbau auf Leiterplatte, mittels Kapazitätsdiode gezogen | BB142 BB122 verwendet | |||||||||||||||||||
- Phasendiskriminator CD4046 |
HCC/HCF4046B
74HC4046 TI CD4046B TI Application Report |
|||||||||||||||||||
- ausgangsseitige
Frequenzteiler |
||||||||||||||||||||
- Netzteil | ||||||||||||||||||||
Reaktivierung eines Aufbaus von Werner, ex. DC3BA [02.12.2015, ..., mkn] | ||||||||||||||||||||
Ausgangsfrequenzen | ||||||||||||||||||||
Frontseite, Pegel 11 V, 5 V | ||||||||||||||||||||
- 1 Hz, 10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 KHz, Auswahl über Drehschalter | ||||||||||||||||||||
Rückseite - 1 MHz. CMOS - 10 MHz TTL - 1 MHz TTL - Din-Buchse ??? |
||||||||||||||||||||
Sicherung: T 0,125A, 250 V, Glas ??? mm | ||||||||||||||||||||
10 MHz XO, freier Aufbau auf Leiterplatte | Ziehen des Quarzes mittels Trimmer und
parallelgeschalter Kapazitätsdiode, 10 MHz bei 6 V Steuerspannung
einstellen - Ziehbereich des Quarzes - in unmittelbarer Nähe sind die Spannungsregler 12 V und 5 V platziert, Wärmestrahlung auf den Quarz |
|||||||||||||||||||
- Sichtprüfung, Elkos | ||||||||||||||||||||
- Geichspannung, Pegel, etc. | ||||||||||||||||||||
- instabile Synchronisation,
Ursache Lösung: richtige Positionierung der Antenne, Nachstimmen 10 MHz- Quarz |
Störung des Empfangs durch
Schaltnetzteil? Antenne >0,5 m entfernt von Gerät aufstellen(Entkopplung?) |
|||||||||||||||||||
- Messung der Ausgangsfrequenzen, Teilerfunktion | ||||||||||||||||||||
- Bestimmung der Frequenzgenauigkeit | Vergleich mit GPS-Referenz | |||||||||||||||||||
Modifizierung der ursprünglichen Schaltung | ||||||||||||||||||||
- Aktive Antenne - C-Trimmer zur Frequenzabstimmung der Ferritstab-Antenne auf 77,5 kHz - zusätzliches C= 220 pF zwischen Basis und Kollektor von T2 (?), parallel zu R2 - VXO 10 MHz - Kapazitätsdiode BB122 |
||||||||||||||||||||
|
||||||||||||||||||||
Erweiterung der ürsprünglichen Schaltung(Baugruppen) durch ex DC3BA | ||||||||||||||||||||
- Integration in
Gehäuse - Netztrafo, Sicherung, EIN/AUS-Schalter - Ausgänge: 5 V, 11 V (zusätzlicher Inverter mit Schalttransistor SS 216, UB= 12 V) - Frequenzwahl durch Drehschalter, Frequenzen: 100 KHz, 10 kHz, 1 KHz, 100 Hz, 10 Hz, 1 Hz - Anzeige ROT: Unlocked - Z-Diode ZD10 - LED ROT |
||||||||||||||||||||
Zukünftige Erweiterungen | Never touch a running system! | |||||||||||||||||||
- Erweiterung um 5 MHz Ausgang? | Oder Zähler mit 1 MHz synchronisieren | |||||||||||||||||||
- 10-MHz-XO durch VCTCXO oder
besser VCOCXO ersetzen? Ziel: Verbesserung der Kurzzeitstabilität, Seitenbandrauschen |
||||||||||||||||||||
Moderne Quarzfilter für den Langwellenbereich by DK1AG | ||||||||||||||||||||
DCF77 - ein hochkonstantes Frequenznormal | ||||||||||||||||||||
DCF77-Frequenznormal
by DL8MCG - Phasenvergleich bei 2,5 kHz oder 77,5 kHz? |
||||||||||||||||||||
DCF-77-Ant-RX by DD7YB | ||||||||||||||||||||
Schomandl † FN77 OCXO Frequenz Normal |
http://www.gigatest.net/schomandl/frequency_standards.htm † http://www.gigatest.net/schomandl/technical_info.htm † |
|||||||||||||||||||
DCF77-synchronized oscillator by DL4YHF homemade OCXO | ||||||||||||||||||||
Elektronisch
kalibriertes Frequenznormal, 20 MHz , PLL, DCF77 by D. Teuchert,
Juni 1991 Aktualisierung 2011 -> Präzisionsfrequenzmessungen |
||||||||||||||||||||
GPS -> GPS RX GPSDO GNSS |
||||||||||||||||||||
GPSDO GPS disciplined oscillator - Wikipedia | ||||||||||||||||||||
„Ein GPS nachgeführtes Frequenznormal für 10MHz auf der Basis eines TCXOs“ by Ulrich Habel, DF4IAH | ||||||||||||||||||||
Informationen
zu dem Projekt - allgemein einführend und hinweisend
http://dl0wh.de/category/s8-activities/engineering/messtechnik/
http://dl0wh.de/df4iah-10-mhz-referenz-oszillator-mit-gps-anbindung/#more-2707
http://dl0wh.de/df4iah-10mhz-ref-osc-workshop/

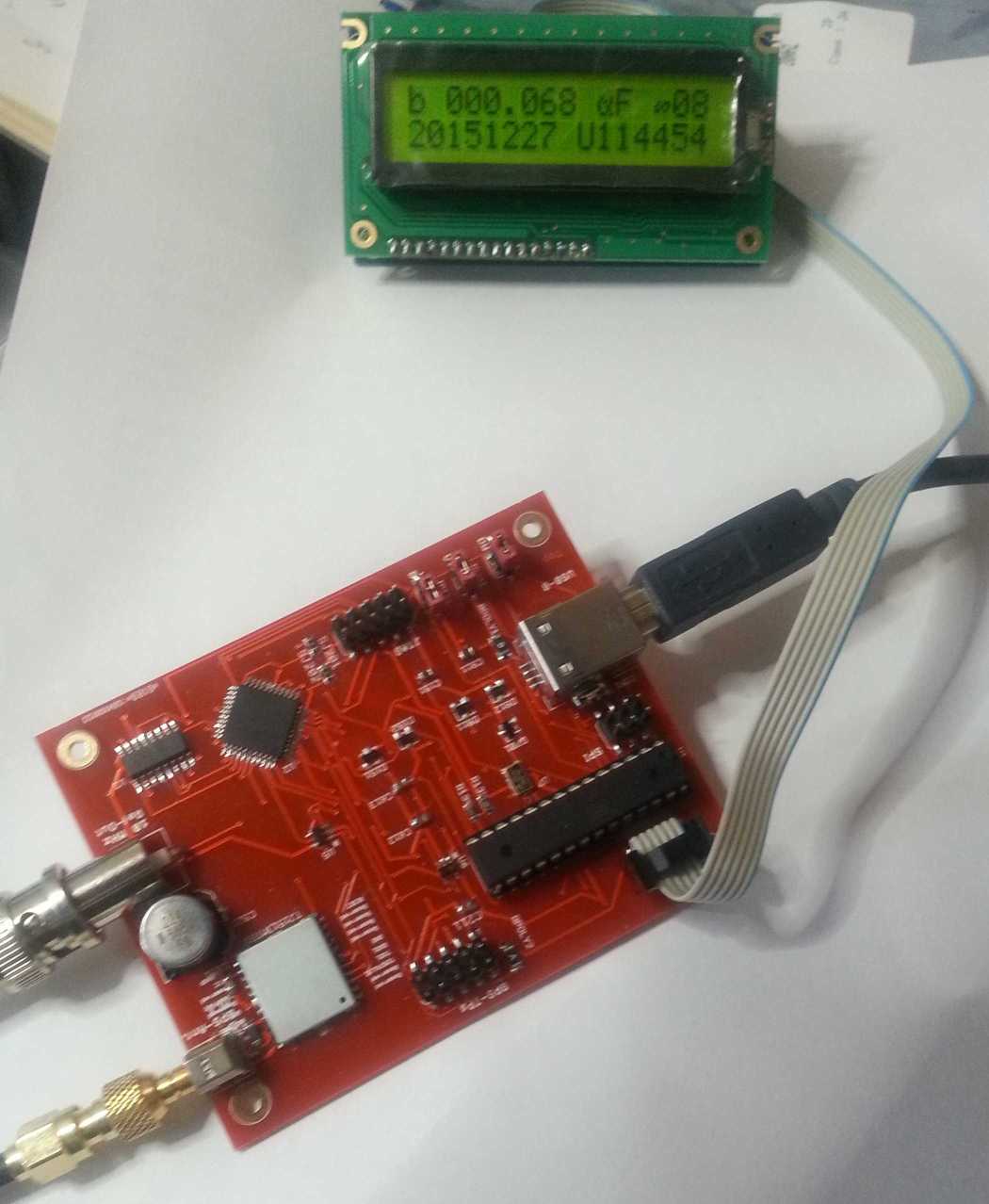

DF4IAH
- 10 MHz Referenz-Oszillator V2
DF
4 IAH - 10 MHz Referenz Oszillator - V2 |
||||||||||||||||||||
Stromversorgung über USB-Hub, angemeldete Stromaufnahme: 210 mA Gemessene Gesamtstromaufnahme: 110-120 mA, UB= 5 V |
||||||||||||||||||||
TCXO, VCTCXO | ||||||||||||||||||||
CFPT-141
IQD Frequency Products Ltd
2015 20 MHz temperature compensated voltage controlled crystal oscillator (TCVCXO) Noise Parameters Phase Noise (typical @ 13MHz) –80dBc/Hz @ 10Hz –105dBc/Hz @ 100Hz –130dBc/Hz @ 1kHz –140dBc/Hz @ 10kHz |
IQD FREQUENCY PRODUCTS LFTVXO022175 QUARZOSZILLATOR, SMD,
20MHZ Farnell Datenblatt |
|||||||||||||||||||
LC4032V-75TN44C LC4032V-75TN48C. - CPLD, 32, 32 I/O's, TQFP, 48 Pins, 400 MHz Datenblatt |
||||||||||||||||||||
ATmega328P Datenblatt | ||||||||||||||||||||
LCD-Punkt-Matrix-Anzeige Schwarz Gelb-Grün (B x H x T) 84 x 44 x 10 mm 6H REF EV | Datenblatt DST GmbH | |||||||||||||||||||
MT3333 All-In-One Multi-GNSS Receiver Mediatek | ||||||||||||||||||||
-
A
MINIATURE TCXO FOR GPS/GNSS APPLICATION by
TXC |
||||||||||||||||||||
Aktive GPS Antenne |
||||||||||||||||||||
Frequenz: 1575,42 MHz | ||||||||||||||||||||
PULSE ENGINEERING W4000G197 ANTENNE, GPS, ACTIVE, SMA 5M | ||||||||||||||||||||
Verpackung: Pulse China PSU 04 / 29 / 15
W4000G197 - W4000G197 5 m Kabel SMA Male Straight Hersteller: Pulse Electronics |
Datenblatt Farnell | |||||||||||||||||||
L1 1575.42 MHz | ||||||||||||||||||||
Trimble GPS Antenna | SMB-f | |||||||||||||||||||
VNA |
||||||||||||||||||||
Vector Network Analyzer, Vektor Netzwerk Analyser | ||||||||||||||||||||
- miniVNA | ||||||||||||||||||||
- miniVNA Tiny | ||||||||||||||||||||
- VNWA | ||||||||||||||||||||
VSWR | ||||||||||||||||||||
VSWR_Calculator_02.pdf | HAMEG rückt jetzt näher an Rohde & Schwarz heran | |||||||||||||||||||
Conversion Calculators for Power Units and VSWR / Reflection by R&S | ||||||||||||||||||||
Messung -> VNA | ||||||||||||||||||||
Power and SWR Meter, rev II by VE2LJX | ||||||||||||||||||||
RF Bridge, Ukraine, Jan. 2018 | ||||||||||||||||||||
- RIGOL DSA815-TG | ||||||||||||||||||||
- | ||||||||||||||||||||
-
RF
Bridge 0.1 -3000 MHz aus der Ukraine eingetroffen - defekt, ein Brückenwiderstand ist nur einseitig angelötet, wurde nach Fertigung niemals geprüft
RIGOL DSA815-TG
1.
TG: 0dBm, Normalize
650.png: Out: with
REF and DUT open
3. Normalize again
4.
652.png: Output,
with REF and DUT 50 Ohm Huber+Suhner
The result ist
completely wrong! Fehlersuche: Measured the DC resistance on the input, it's only 33,33 Ohm, it should be 25 Ohm. The 100 Ohm of the resistor could be measured. Analyzing the components 4*100 Ohm I detected that one resistor is not soldered completely. Nach dem Anlöten des dritten Widerstandes von Links: - RF Brücke funktioniert - HF-Eigenschaften weichen stark von den propagierten Werten ab |
||||||||||||||||||||
Einbau in ein Gehäuse? | ||||||||||||||||||||
MiniCircuits ZFDC-20-5 Richtkoppler Reparatur | ||||||||||||||||||||
- Bilder zum Innenleben | ||||||||||||||||||||
- Topic: Fake directional couplers from eBay? | ||||||||||||||||||||
SUHNER | ||||||||||||||||||||
SMA-Abschlusswiderstand 0-18 GHz, 50 Ohm by FUNKAMATEUR Onlineshop - Datenblatt ANNE-50+ MiniCircuits - typ. und garantierte Bauelementeparameter |
||||||||||||||||||||
RF Attenuator |
||||||||||||||||||||
-
A Digital Attenuator
by G4WIF - - schematic - Arduino |
||||||||||||||||||||
- DIY Digital RF Attenuator – Dr. Scott M. Baker | ||||||||||||||||||||
- PE4302 RF Attenuator Programmable Attenuator High Linearity Attenuator Schematic and PCB | ||||||||||||||||||||
======================================================================================== | ||||||||||||||||||||
Selbstbau von USB-Meßtechnik DK8OH | ||||||||||||||||||||
======================================================================================== | ||||||||||||||||||||
Vector Voltmeter |
||||||||||||||||||||
-
https://testequipment.center/Product_Documents/Agilent-8405A-Specifications-41F1A.pdf |
||||||||||||||||||||
HP
8405A Vector voltmeter - 8405A Vector Voltmeter Operating and Service Manual (.pdf) |
||||||||||||||||||||
-
https://www.hpl.hp.com/hpjournal/pdfs/IssuePDFs/1966-05.pdf |
||||||||||||||||||||
The vector Voltmeter as a precision Frequency Comparator | ||||||||||||||||||||
-
https://www.hpmemoryproject.org/an/pdf/an_91.pdf |
||||||||||||||||||||
-
Improved_Method_for_Long-Term_Frequency_Stability_Measurement_Using_Vector_Voltmeter |
||||||||||||||||||||
-
https://www.instrumex.de/datasheet/8508A.pdf . https://www.hpl.hp.com/hpjournal/pdfs/IssuePDFs/1993-12.pdf |
||||||||||||||||||||
-
Vektorvoltmeter ZPU für 1 bis 1000 MHz by R&S ->
Classicbroadcast.de - die Ähnlichkeiten zum HP 8405A sind sicherlich rein zufällig oder ein OEM-Produkt? - einige applikative Anwendungen und Hinweise |
||||||||||||||||||||
- z. B. Frequenzvergleich Es werden zwei nahezu identische Frequenzen verglichen. fA und fB für fA≈ fB gilt Δf = Δφ * (1/(360° * Δt)) Frequenzdifferenz Δf in Hz Phasendifferenz Δφ in Grad Messzeit Δt in Sekunden |
||||||||||||||||||||
- Messung der Phasenverschiebung by Ralf Richard Ohmberger | ||||||||||||||||||||
======================================================================================== | ||||||||||||||||||||
Logik Analyzer | ||||||||||||||||||||
- Logic Analyzer – AZ-Delivery | ||||||||||||||||||||
Technische Daten | ||||||||||||||||||||
Kanäle 8 digitale Kanäle Maximale Abtastgeschwindigkeit 24Msps Maximale Eingangsspannung -25V bis +25V Betriebstemperatur 0°C bis 70°C Eingangsimpedanz 1MΩ ; 10pF Unterstütztes Protokoll SPI, IIC, UART, SMBus, I2S, CAN, Parallel, Benutzerdefiniert, Suche, Async, 1-Wite, PS / 2 |
||||||||||||||||||||
- PC-Anschluss USB 2.0 High Speed | ||||||||||||||||||||
- Abmessungen 55 x 28 x 14 mm | ||||||||||||||||||||
- Logicanalyzer im Einsatz beim Funkamateur CQ-DL 2021 H.08 S. 30-32 | ||||||||||||||||||||
-
Logic Analyzer - Teil 1: I2C-Signale sichtbar machen Für Arduino by Bernd Albrecht Feb 21, 2022 |
||||||||||||||||||||
-
Logic Analyzer - Teil 2: Serial- und 1-Wire-Signale sichtbar machen by Bernd Albrecht Feb 28, 2022 |
||||||||||||||||||||
======================================================================================== | ||||||||||||||||||||
Red Pitaya | ||||||||||||||||||||
---> Red Pitaya | ||||||||||||||||||||
======================================================================================== | ||||||||||||||||||||
Instandhaltung, Fehlersuche | ||||||||||||||||||||
- auch unter Instandsetzung, Repair, Wartung | ||||||||||||||||||||
Restoration and repair of measurement and calibration gear...." by PA4TIM | ||||||||||||||||||||
Kammerjäger Fehlersuche in elektronischen Schaltungen by Thorsten Thiele, Benjamin Benz | ||||||||||||||||||||
======================================================================================== | ||||||||||||||||||||
- A simple Precision Automatic Noise Figure Indicator (PANFI) by Andy | ||||||||||||||||||||
======================================================================================== | ||||||||||||||||||||
HP Archive | ||||||||||||||||||||
http://aaronscher.com/RF_wireless_EM/home.html |
||||||||||||||||||||
- Test
Equipment and Analog Electronic - Schomandl FN77 OCXO Frequenz Normal |
||||||||||||||||||||
Edited on
12. Juni 2023.
