SG
Laboratory Ltd Sofia, Bulgaria bul. Asen Jordanov 8 fl.6 office 1 t el. ++359 2 9784226 info@sg-lab.com |
-> Microwave and RF | ||||||||||||||||||||||||||||||||||||||
=============================================== | |||||||||||||||||||||||||||||||||||||||
1296 MHz Transverter TR1300 v.2.2 | |||||||||||||||||||||||||||||||||||||||
- Ausführliche Gerätevorstellung - Meßergebnisse - Bild |
|||||||||||||||||||||||||||||||||||||||
Review | |||||||||||||||||||||||||||||||||||||||
- "23-cm-Transverter aus Bulgarien - Eindrücke und Messergebnisse"
FUNKAMATEUR 65 (2016) H. 04, S. 324-326 - Vorstellung - Blockschaltbild - Tipps - Betriebserfahrungen |
Ergänzende Bilder zum Beitrag
"23-cm-Transverter aus Bulgarien" FA 4/16, S. 324 ergaenzung_1296-transverter.pdf |
||||||||||||||||||||||||||||||||||||||
SG Labs LZ5HP 23cm transverter v2.3 | |||||||||||||||||||||||||||||||||||||||
Components | |||||||||||||||||||||||||||||||||||||||
- ADF4153A fractional-N frequency synthesizer | |||||||||||||||||||||||||||||||||||||||
- ATmega8A-AU | |||||||||||||||||||||||||||||||||||||||
Reviews | |||||||||||||||||||||||||||||||||||||||
VK Logger Forum Archive • View topic - SG Lab 23cm Transverter - Anyone heard of them? | |||||||||||||||||||||||||||||||||||||||
- | |||||||||||||||||||||||||||||||||||||||
- SOTA – Getting on 1296 MHz with a Transverter by Andrew VK1AD | |||||||||||||||||||||||||||||||||||||||
- Interessante 13cm/70cm und 23cm/2m Transverter aus Sofia, Bulgarien | |||||||||||||||||||||||||||||||||||||||
- SG-Lab Transverter 23cm | |||||||||||||||||||||||||||||||||||||||
User: | |||||||||||||||||||||||||||||||||||||||
- Inbetriebnahme
G4AQB
- Einbau in Gehäuse G4AQB |
|||||||||||||||||||||||||||||||||||||||
-
https://m0cvoantennas1.wordpress.com/tag/transverter/ - TR1300 - Test antenna mrsVNA Tiny |
|||||||||||||||||||||||||||||||||||||||
-
http://shack1012.rssing.com/chan-54197949/all_p2.html - TR1300 - Bilder |
|||||||||||||||||||||||||||||||||||||||
-
Ham radio blog by OZ1BXM: New 23 cm transverter from SG-LAB V.: 2.3 |
|||||||||||||||||||||||||||||||||||||||
=============================================== | |||||||||||||||||||||||||||||||||||||||
AMP1300 |
|||||||||||||||||||||||||||||||||||||||
AMP1300 25 W Power Amplifier |
|||||||||||||||||||||||||||||||||||||||
AMP1500 ??? 2023 | |||||||||||||||||||||||||||||||||||||||
=============================================== | |||||||||||||||||||||||||||||||||||||||
TR2300 |
|||||||||||||||||||||||||||||||||||||||
13-cm- Band-Transverter SG-Lab, Bulgaria | |||||||||||||||||||||||||||||||||||||||
Transverter for 13 cm band TR2300, RF: 2 W - Transverter datasheet V1.4c 10/2016 Tx 430 - 440 MHz -> 2300 - 2425 MHz Rx 2300 - 2425 MHz -> 430 - 440 MHz LO: 1870 MHz, 1886 MHz. 1888 MHz 1968 MHz, programmierbar mit PC (RS232, 3,3 V Pegel) |
V1.5: RF Relay Panasonic Preis: 210 €, Versand: 8 €, 15.02.2019 |
||||||||||||||||||||||||||||||||||||||
- Bestellung V. 1.5 und Bezahlung am 15.02.2019 - mit der Ankündigung der Lieferung wurde auch ein aktuelles Datenblatt , 2300 MHzTransverter_V1.4_1.5_.pdf, übermittelt - Lieferung - Auspacken - Lieferumfang - TR2300 - Antenne 2320 MHz, 4 Elemente, SMA-m, PCB - Hohlbuchsen-Stecker 2,1/5,5 mm ID/AD - (ähnlich DC-HS 072110 Hohlstecker mit Knickschutz, Ø außen: 5,5 mm, Ø innen: 2,1 mm) - 3,5 mm Klinkenstecker, Stereo - Verpackung: ordentlich - festgestellte "Mängel": der erste MMIC der PA-verstärkerkette wurde ausgetauscht, Handlötung - Achtung: Schrauben haben leider kein metrisches Gewinde, evtl. Späne entfernen! Ansonsten, fleißig das Datenblatt studieren, hier findet man die ersten Antworten auf entstehende Fragen. |
|||||||||||||||||||||||||||||||||||||||

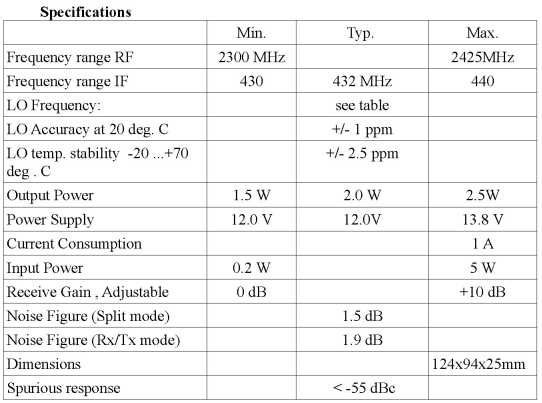

Spezifikation für V1.4 und V1.5, Versionsunterschiede: - V1.5 benutzt ein anderes RX-TX-Relais, der Liefersituation geschuldet, nunmehr ARS14A12 Panasonic 81022M - V1.5 Layout, und Schaltungsveränderungen: - 432 MHz-TX-Eingangsdämpfungsglied nunmehr über L??? gespeist - zusätzlich 100 Ohm parallel zum TX-Regler - weitere ??? -> Bilderrätsel, hi, Rückmeldungen erwünscht |
Bandplan,
DL-Zuweisung - 2320 - 2450 MHz |
||||||||||||||||||||||||||||||||||||||
Features | Eigenschaften | ||||||||||||||||||||||||||||||||||||||
2 W output power | Ausgangsleistung: typ. 2 W | ||||||||||||||||||||||||||||||||||||||
Low noise figure , GaAs HEMT input stage High performance UP / DOWN converters |
|||||||||||||||||||||||||||||||||||||||
High performance UP / DOWN converters | - leistungsfähiger UP/DOWN-Konverter | ||||||||||||||||||||||||||||||||||||||
High stability TCXO |
Der TR2300 verwendet einen VCTCXO, ein TCXO welcher
über eine Regelspannung auf die genaue Ausgangsfrequenz gesetzt werden
kann. Hierzu dient der Regler in der Nähe des 10-MHz-Einganges |
||||||||||||||||||||||||||||||||||||||
Input for 10 MHz external reference oscillator |
|||||||||||||||||||||||||||||||||||||||
Internal Tx/Rx switch |
|||||||||||||||||||||||||||||||||||||||
Possibility to work with split Tx/Rx (selectable , required soldering) | |||||||||||||||||||||||||||||||||||||||
Internal Directional Coupler | |||||||||||||||||||||||||||||||||||||||
PTT can be switched by connecting PTT to ground, by RF power (RF VOX ) or by DC voltage |
|||||||||||||||||||||||||||||||||||||||
Output SWR indicator - bi color LED Optimal input power indicator - bi color LED Integrated Sequencer |
|||||||||||||||||||||||||||||||||||||||
Output SWR indicator - bi color LED Optimal input power indicator - bi color LED Integrated Sequencer |
|||||||||||||||||||||||||||||||||||||||
4 LO frequencies , programmable by PC ( RS-232 , 3.3V levels ) | Vier LO-Frequenzen können per Jumper gewählt werden, die Belegung kann durch Programmierung verändert werden. | ||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||
|
Für QO-100-Betrieb sind die Jumper 1 und 2 geschlossen. Dies entsprach dem vorgefundenen Auslieferungszustand. IF: 432 MHz LO:1968 MHz ergeben 2400 MHz |
||||||||||||||||||||||||||||||||||||||
- programmable by PC ( RS-232 , 3.3 V levels ) -> https://www.elv.de/Kompakt-umgesetzt-%E2%80%93-Mini-USB-UART-Umsetzer/x.aspx/cid_726/detail_30827 |
- die gesetzten 4 Frequenzen können über die RS-232-Schnittstelle(Pegel 3,3 V) geändert werden -> Pfostenstecker auf der Leiterplatte | ||||||||||||||||||||||||||||||||||||||
- Anschlüsse: SMA-f | |||||||||||||||||||||||||||||||||||||||
|
Bandplan,
DL-Zuweisung - 2320 - 2450 MHz RF-Buchsen: SMA-f DC-Buchse: Hohlstecker 5,5*2,1 mm2 -Innen-Pin: + 12 V - Außen: Masse PTT-Eingang und Sequenzer-Ausgang. 3,5-mm-Stereo-Klinkenbuchse - 3,5 mm- Klinkenstecker liegt der Lieferung bei |
||||||||||||||||||||||||||||||||||||||
- should be: 3,5 mm audio plug, ....[mkn] |
PTT - 3.5 mm Stereo Klinkenstecker, - active: LOW or connect to ground Sequenzer - Ausgang, offener Kollektor, NPN Transistor, 30V/0.3A max. Time delay(Zeitverzögerung): - 30 mS nach PTT LOW. - RF Leistung is applied to the output after additional 30 mS Ground, Masse |
||||||||||||||||||||||||||||||||||||||
Input power adjustment: Input LED color: orange - Input power is low green - Input power is normal red - Input power is too high |
|||||||||||||||||||||||||||||||||||||||
Output LED color : green - Excellent output SWR orange - Moderate output SWR red - High output SWR |
|||||||||||||||||||||||||||||||||||||||
Review |
|||||||||||||||||||||||||||||||||||||||
"13-cm-Lineartransverter aus Bulgarien – auch für QO-100-Uplink" DL2EWN | |||||||||||||||||||||||||||||||||||||||
Weitere Screenshots der Messergebnisse als Ergänzung
zum Beitrag "13-cm-Lineartransverter aus Bulgarien – auch für QO-100-Uplink" FA 5/19, S. 424 dl2ewn_13cm_transverter_ergaenzung.pdf (502 KB) |
|||||||||||||||||||||||||||||||||||||||
Inbetriebnahme | |||||||||||||||||||||||||||||||||||||||
Start 07.03.2019 mkn | |||||||||||||||||||||||||||||||||||||||
Transceiver Kenwood TS780 - 430-440 MHz - Ant: N-Buchse N-f - Ausgangsleistung CW/SSB: 10 W - CW: Trägerleistung einstellen |
|||||||||||||||||||||||||||||||||||||||
- RF Kabel TX 432 MHz -> TR2300 - RF-Kabel zwischen Shack und "Portable Standort" - 10 m RG 223/U - 10 m Aircell 7 |
|||||||||||||||||||||||||||||||||||||||
- Weiche TZU15-01 | |||||||||||||||||||||||||||||||||||||||
-
K 512 : HF-Adapter, SMA-Stecker / BNC-Buchse Reichelt, 1,10 €,
14.03.2019 - mechanische Masshaltigkeit nochmals prüfen - ZF-Eingang 432 MHz |
RND 205-00502 Adapter SMA > BNC, gerade, 50 Ohm 3,90
09.03.2018 - "spezifiziert" bis 4 GHz - Datenblatt |
||||||||||||||||||||||||||||||||||||||
- UB:11,98. IRX:185 mA | |||||||||||||||||||||||||||||||||||||||
- kurzes Aufblicken der LED Input zu hoch Rot beim
Einschalten DC 12, keine Aufregung, einfach die Informationen des Datenblattes auswerten, hi |
|||||||||||||||||||||||||||||||||||||||
- PTT: Low, keine HF-Input: LED Input orange, LED SWR: rot ?? | |||||||||||||||||||||||||||||||||||||||
RF-VOX oder PTT: für CW und SSB empfiehlt sich die
Verwendung der PTT - da kein Flattern des Antennenrelais, Verstümmelung CW-Signal, Einstellbarkeit des IF-Eingangspegels, etc |
|||||||||||||||||||||||||||||||||||||||
Pegelung TX mit CW-Signal: 270 mW
432 MHZ, gemessen mit Durchgangsleistungsmesser - Pout: ungekannt, kein Meßgerät vorhanden Stromaufnahme: 941 mA bei UB= 12 V |
|||||||||||||||||||||||||||||||||||||||
Reaktion RF-Vox: Abschalten Eingangssignal Orange, SWR kurzeitig Rot | |||||||||||||||||||||||||||||||||||||||
PTT: - High: 3,258 V - Low: 152 uA |
|||||||||||||||||||||||||||||||||||||||
Sequenzer: - 0,275V |
|||||||||||||||||||||||||||||||||||||||
=============================================== | |||||||||||||||||||||||||||||||||||||||
Test des Empfängers- Signalgenerator miniVNA Tiny als Bake TRCV: USB 432,00 MHz - bekannte Frequenzabweichung des TRCV TS780 liegt bei xx kHz |
Transceiver
TS-780, 1 W Leistung wählen Umschaltung 1/10 W nur im FM-Betrieb! Dämpfungsglied drei dB - 75 Ohm Kabel 20 m BNC Eigenschaften |
||||||||||||||||||||||||||||||||||||||
- Test Ausgangssignal - ist eine Oberwellenmischung mit dem RTL-SDR möglich? Nein. SSB: 2400,190 MHz RTL-SDR auf 1200, 095 einstellen Nicht erfolgreich! |
Lastwiderstand oder Antenne Powermeter Empfänger - RTL-SDR: QRG zu hoch - Mischer: 2,4 GHz-576MHz - oder beide Signale über Koppler und Dämpfungsglied auf RTL-SDR |
||||||||||||||||||||||||||||||||||||||
- minVNA Tiny Signalgenerator - 2000 MHz - RTL-SDR 400 MHz - TS780(Tx) 432 MHz CW oder SSB, 432 werden auf 2400 MHz , LO: 1968 MHz, umgesetzt - dies funktioniert, beide Signale werden durch Kopplung in den RTL-Stick gemischt und auf 400 MHz umgesetzt |
|||||||||||||||||||||||||||||||||||||||
Im Empfangsbetrieb wird ein Signal auf 432 MHz durch den TS780 detektiert. Verschwindet mit Abschalten des Transverters. | |||||||||||||||||||||||||||||||||||||||
=============================================== | |||||||||||||||||||||||||||||||||||||||

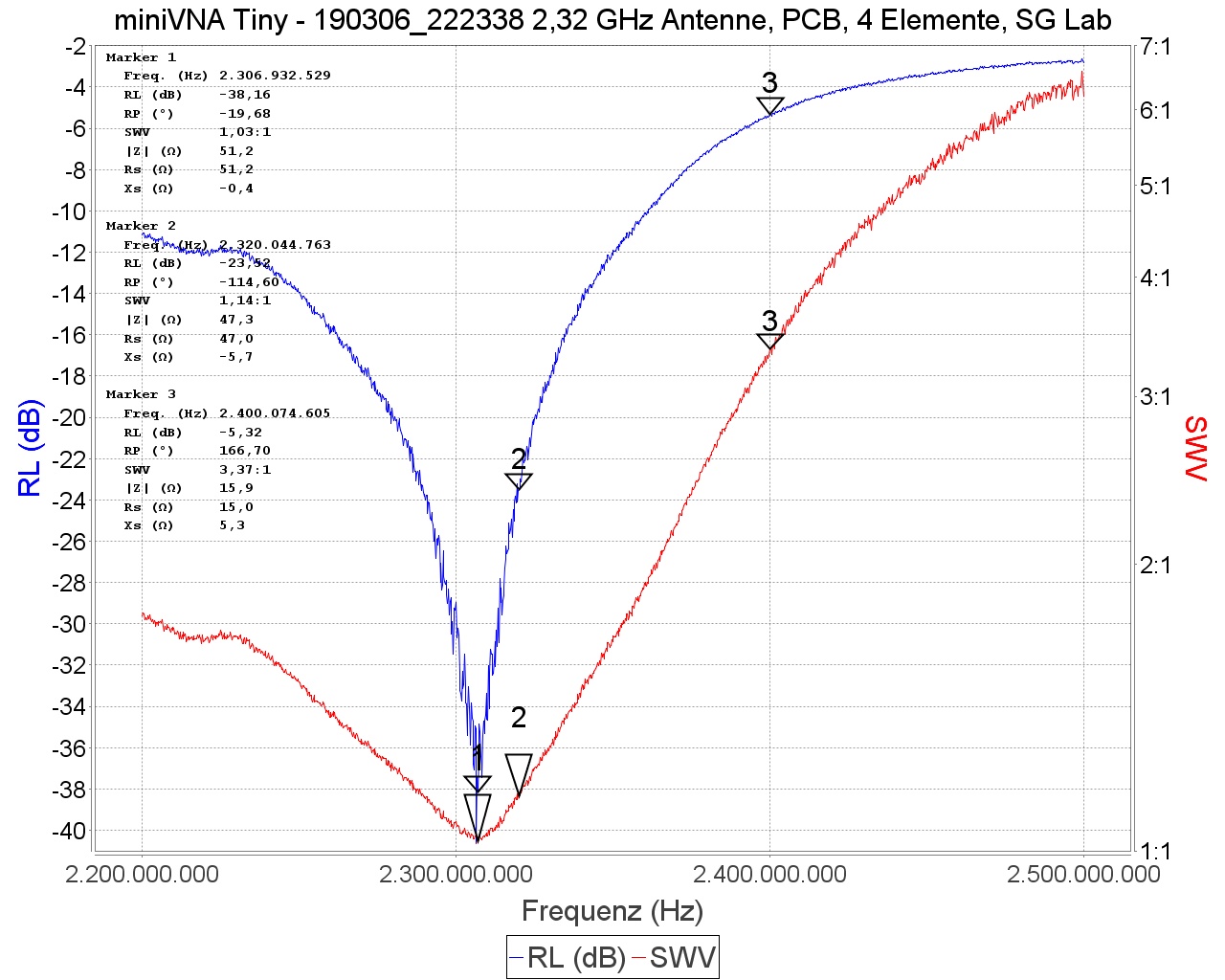

Antenne 2320 MHz, 4 Elemente, PCB, SG Lab |
|||||||||||||||||||||||||||||||||||||||
2320 MHz Antenne Reflector - mm Active element - mm 1-st director - mm 2-nd Director - mm |
|||||||||||||||||||||||||||||||||||||||
Abgleich der Antenne auf 2400 MHz |
|||||||||||||||||||||||||||||||||||||||
"Hi Michael, Now antenna resonance is in the range 2300-2320 MHz. For 2.4 GHz you need too cut striplines to following lengths: Reflector - 52.2mm Active element - 48.2 mm 1-st director - 41.4 mm 2-nd Director - 39.6 mm Cutting must be symmetrical on left and right side. If you have possibility to measure SWR, you can start with little higher lengths, because dielectric constant is not strictly defined for FR-4. If you have no such possibility, you can use integrated SWR measurement in 13cm transverter. 73 Hristiyan LZ5HP " |
07.03.2019 | ||||||||||||||||||||||||||||||||||||||
Test mit der modifizierten Antenne auf 2,4 GHz | |||||||||||||||||||||||||||||||||||||||
- wird mit SWR grün quittiert | |||||||||||||||||||||||||||||||||||||||
PWR / VTT PWR ON: The Transverter can be DC powered by coaxial cable. VTT ON: PTT can be switched on by applying DC voltage 5-15 V in coaxial cable A bias tee is needed to insert DC power into coaxial cable. |
|||||||||||||||||||||||||||||||||||||||
VTT: PTT-Steuerung via ZF-Kabel | |||||||||||||||||||||||||||||||||||||||
Anforderung | |||||||||||||||||||||||||||||||||||||||
TS780 - am AUX wird an Pin 5 ein 9 V Gleichspannung beim Senden ausgegeben, diese wird über einen Widerstand 5,1 kOhm der DC-Weiche zugefügt. |
|||||||||||||||||||||||||||||||||||||||
Das Spiel der Lichter, Bicolor LED,.... | |||||||||||||||||||||||||||||||||||||||
Ansteuerung des TR2300 durch TRX Kenwood
TS-780, Ausgangsleistung 10 W - Dämpfungsglied für die 10 W Ausgangsleistung, Schutz des TR2300-IF-Einganges - koaxiales Leistungsdämpfungsglied 10 W, 50 Ohm steht nicht zur Verfügung - Lösung: zwei vorhandene RG223-Kabel als Dämpfungsglied - Dämpfung ist natürlich in diesem Falle frequenzabhängig, dennoch für den Anwendungsfall innerhalb eines 250 kHz breiten Segmentes auf 432 MHz als "konstant" ansetzbar - geforderte Mindestdämpfung größer als 3 dB, wegen der Nichtüberschreitung des max. Eingangspegels von 5 W - Werte zwischen 6, 10 und 13 dB wären wünschenswert, um die Wärmeabstrahlung des Leistungsteilers im Eingang des TX-Zweiges reduziert wird |
|||||||||||||||||||||||||||||||||||||||
=============================================== | |||||||||||||||||||||||||||||||||||||||
What is inside? | |||||||||||||||||||||||||||||||||||||||
- Blockschaltbild - Schaltplan |
|||||||||||||||||||||||||||||||||||||||
- PA - PD85004 Marking 8504 -"The PD85004 is a common source N-channel, enhancement-mode lateral field-effect RF power transistor. It is designed for high gain, broad band commercial and industrial applications. It operates at 13.6 V in common source mode at frequencies of up to 1 GHz." - POUT = 4 W with 17 dB gain @ 870 MHz - Datenblatt PD85004 ???? Frequenz, er geht offensichtlich auch auf 2,4 GHz - 4 W / 860 - 960 MHz evaluation board based on PD85004 - PD85004 digikey - A 2.5 Watt LDMOS Driver for the 1.3GHz band by John C Worsnop G4BAO |
Der TR1300 verwendet ebenfalls diesen Transistor in der PA des Transverters. |
||||||||||||||||||||||||||||||||||||||
-
GALI-55+ Low Current MMIC Amplifier, DC to 4 GHz - Marking Code 55 - Datenblatt GALI-55+.pdf |
|||||||||||||||||||||||||||||||||||||||
- RF Relais
ARS14A12
Panasonic 81022M, ab Version 1.5 -"3 GHz capable, 10 W carrying power (at 3 GHz), 50Ω/75Ω impedance and 1 Form C relays" - Datenblatt |
|||||||||||||||||||||||||||||||||||||||
- Synthesizer ADF4350 | |||||||||||||||||||||||||||||||||||||||
-
ADF4350
ANALOG DEVICES - Wideband Synthesizer with Integrated VCO AFD4350 - Output frequency range: 137.5 MHz to 4400 MHz |
Blockschaltbild, Source: Analog Devices |
||||||||||||||||||||||||||||||||||||||
- VCTCXO - Voltage controlled temperature
compensated crystal oscillator - Einstellregler |
|||||||||||||||||||||||||||||||||||||||
- MCU - Quarz SJK 7.3728 |
|||||||||||||||||||||||||||||||||||||||
IF-Eingang/Ausgang - RX-Zweig - TX-Zweig |
|||||||||||||||||||||||||||||||||||||||
ST 78M05 | |||||||||||||||||||||||||||||||||||||||
- D2 https://www.vishay.com/docs/85759/az23.pdf | |||||||||||||||||||||||||||||||||||||||
DET - BAT165 | |||||||||||||||||||||||||||||||||||||||
-
http://www.skyworksinc.com/uploads/documents/PB_RFSwitches_PB121_15B.pdf |
|||||||||||||||||||||||||||||||||||||||
-
(Angefragte) Infos zu externen Es-hailSat Moduln von "SG"
by
DL7HR |
|||||||||||||||||||||||||||||||||||||||
- SG Labs 2.3GHz transverter – Local Oscillator programming Mike Stevens G8CUL/M0CUL/F4VRB | |||||||||||||||||||||||||||||||||||||||
=============================================== | |||||||||||||||||||||||||||||||||||||||
Repair | |||||||||||||||||||||||||||||||||||||||
Overdrive ->
"over drive your 13cm SG Labs transverter"
Bild - Instandsetzung des 432-MHz-Eingangs |
|||||||||||||||||||||||||||||||||||||||
D14 -
BAV99
Marking Code D10 - BAP63-03W or BAR63-03W PIN diode, Marking Code |
|||||||||||||||||||||||||||||||||||||||
=============================================== | |||||||||||||||||||||||||||||||||||||||
Usage TR2300 | |||||||||||||||||||||||||||||||||||||||
-
13cm SG-Labs transverter by G3YRJ - Inbetriebnahme, Remote Control/Monitoring - Herausführung der Drähte: Loch in oberen Deckel Bild - Outdoor-Box Bild - 13cm upgrade – SG- Labs Rx/Tx and Spit Mode - sub-band switch for selecting the Local Oscillator frequencies - Einbau in stationäres Gehäuse - Ideen zu Monitoring, 10 MHz Referenz-Eingang, etc - Umrüstung auf Split-Mode Bild Bild (Split-Mode) - Es’Hale uplink experiments |
Lan-Kabel? | ||||||||||||||||||||||||||||||||||||||
-
Homebrew
2.4 GHz (2403 MHz) Bi-Quad antenna for SOTA by
Andrew VK1AD
- verschiedene Antennen werden vorgestellt - so auch die Antenne von SG LAB für 2320 MHz - hierzu Modifikation für 2400 MHz - "SG-Lab supplied 2.3 GHz HB9CV 4el Yagi – note the antenna resonant frequency is 2.3 GHz not 2.4 GHz. The VK band plan SSB call frequency is 2403.150 MHz. I adjusted the resonant frequency by trimming the active element track lengths." |
|||||||||||||||||||||||||||||||||||||||
-
SG-Lab Transverter Antennas by
Andrew VK1AD
- Reduktion von Streukapazitäten zwischen Gehäuse und der mitgelieferten Antenne |
|||||||||||||||||||||||||||||||||||||||
-
13cm transverter and amp - 13 transverter and amp (2) |
|||||||||||||||||||||||||||||||||||||||
-
Bias-Tee (PTT via coax insert) - PTT via RF-Kabel - Kombination mit FT817 PTT Ausgang |
|||||||||||||||||||||||||||||||||||||||
-
Umbau YAESU FT817 für Transvertersteuerung "Um die Transverter der Fa. Kuhne electronic zu steuern, werden +12V beim Senden auf dem Koaxkabel benötigt." - sicherlich auch für den VTT-Mode des TR2300 nutzbar |
|||||||||||||||||||||||||||||||||||||||
VK1 on 2.4
GHz - Antenna Project – 2.4 GHz 13cm Bi-Quad for SOTA - Modifikation der PCB Antenne - "To finish off, below is a picture of the supplied 2.3 GHz 4el HB9CV Yagi. This antenna is designed for 2.3 GHz, at 2.403 GHz the VSWR is 1.7:1. To change the antenna’s resonant frequency to the VK SSB call frequency (2403 MHz) I trimmed 2 mm off each side of the two active elements (copper tracks). I left the director elements untouched." Bild Bild |
|||||||||||||||||||||||||||||||||||||||
-
Counting all the way to 13cm |
|||||||||||||||||||||||||||||||||||||||
-
Using
your 2300MHz NoV G4BAO.COM |
|||||||||||||||||||||||||||||||||||||||
-
Es’hail 2 now operational - Uplink to QO-100 - G0HIK "My first attempt with Es Hail was yesterday from the back garden with Four QSO’s. I took the Kit up to Kirkby Moor G/LD-049 this afternoon and enjoyed seven QSO’s G, GI, GM, ON, D, and 5B4. 80cm sky dish and an SDR running on a tablet for the downlink and an SG-Labs Transvertor running a barefoot 2 watts with a 27 ele Tonna for the uplink. ... Nick G0HIK " on SOTA Reflector UK Bild - "As I see it you have to use a dish on the downlink, I have tried pointing the LNB at the Satellite and while you can just about hear some stations most are in the noise. So this my latest attempt with the freebie aerial that comes with the SG-Labs near to the focus of the dish. Seems to put in a better signal than the 27 ele Tonna, but not tried a QSO yet." Bild - "BTW, I used the small PCB aerial that comes with the transvertor in the dish focus this afternoon and got a 5/7 and 5/9 report." |
|||||||||||||||||||||||||||||||||||||||
-
http://g4ddk.blogspot.com/2019/01/more-on-eshail-2-sat.html http://g4ddk.blogspot.com/search?updated-max=2019-01-25T18:50:00Z&max-results=7 - RF-VOX - Ausgangsleistung bei kleinen ZF-Eingangsleistungen |
|||||||||||||||||||||||||||||||||||||||
- Scottish Amateur Radio 13cms Microwave Group | -> Info 13-cm-Transverter SG Lab | ||||||||||||||||||||||||||||||||||||||
=============================================== | |||||||||||||||||||||||||||||||||||||||
AMP2400 20 W PA |
|||||||||||||||||||||||||||||||||||||||
- Power amplifier for 2.4GHz up link Es'Hail 2 satellite | |||||||||||||||||||||||||||||||||||||||
-
20W Power Amplifier
for 2.4 GHz, - Comming soon. Price: ~ 126 Euro, Status: 27.01.2019
|
|||||||||||||||||||||||||||||||||||||||
- 1pcs AMP2400 ordered, 05.03.2019 | |||||||||||||||||||||||||||||||||||||||
- 126 Euro + 8 Euro shipment | |||||||||||||||||||||||||||||||||||||||
- Auslieferung Sofia: 30.03.2019 - Empfangen: 05.04.2019 |
|||||||||||||||||||||||||||||||||||||||
- Lieferumfang: - 1 Stk PA, V.2, Datenblatt V2.a als pdf |
|||||||||||||||||||||||||||||||||||||||
Mit freundlicher Genehmigung von SG Lab |
|||||||||||||||||||||||||||||||||||||||
- AMPELON - BLP9G0722-20G - Download datasheet |
|||||||||||||||||||||||||||||||||||||||
- 20 W und die Praxis | |||||||||||||||||||||||||||||||||||||||
-
SG Laboratory Ltd: Power amplifier for 2.4GHz up link diskutiert im
AMSAT DL Forum |
|||||||||||||||||||||||||||||||||||||||
-
https://twitter.com/MeltdownCore . Look what arrived today from sg-labs. Its a new pa. :) - https://twitter.com/MeltdownCore/status/1102955808902524929 - Keeping it cooool. |
Bild | ||||||||||||||||||||||||||||||||||||||
-
Erste i57 Tests mit dem neuen Oscar-100 ->
Bildarchiv by dh0sk
|
Transverter, PA, Gehäuseintegration | ||||||||||||||||||||||||||||||||||||||
-
https://twitter.com/I0LYL - https://twitter.com/I0LYL/status/1105874252790710273 - 28 V, Pout > 20 W - 20 V, Pout 11 W - 13,8 V, Pout 5 W |
|||||||||||||||||||||||||||||||||||||||
Inbetriebnahme | |||||||||||||||||||||||||||||||||||||||
Setup TR2300, AMP2400, 10m Aircell 7, Dual Band Antenne(2,4 GHz patch), 60 cm Offset-Spiegel | |||||||||||||||||||||||||||||||||||||||
Aircell 7 50 Ohm | |||||||||||||||||||||||||||||||||||||||
- Datenblatt | |||||||||||||||||||||||||||||||||||||||
- Länge 10 m, 778 pF - Dämpfung bei 432 MHz: 1,3 dB - Dämpfung bei 2,4 GHz: 3,56 dB |
|||||||||||||||||||||||||||||||||||||||
TRX: TS-780 | |||||||||||||||||||||||||||||||||||||||
Reduzierung der Ansteuerung der PA - Dämpfungsglied zwischen TR2300 und AMP2400-Input |
|||||||||||||||||||||||||||||||||||||||
Communication with Hristriya, LZ5HP, SG Lab,
01.04.2019 -" Hi Michael, Yes, you must connect sequencer output to PTT
pin of PA and set the jumper in PA to pos. 1 . If the connecting cable between transverter and
PA has low losses, you can reduce transverter output power Another possibility is to solder 3-4dB PI-type attenuator on PA board - there is a free place for this, now the attenuator is skipped by 0-ohm resistor. You can monitor input drive, output and
reflected power on marked pins by a Voltmeter. Of course, no problem to share or upload the
datasheet. Hristiyan LZ5HP |
|||||||||||||||||||||||||||||||||||||||
=============================================== | |||||||||||||||||||||||||||||||||||||||
Endstufen-Monitor | |||||||||||||||||||||||||||||||||||||||
Für die SG-Lab-PA, Endstufen-Monitor
by Reinhard Weber, DC5ZM, sk - CQ DL 2021 H.2, S. 18-19 - Arduino UNO- Erweiterungsboard - LCD-Display: FWD, REF, DRV, SWR, PA TEMP, PA Supply, FAN on TMP - Zusatzinformationen auf dem CQ DL-Server - Interpolation und Approximation mit Polynomen Interpolation und Approximation - online Rechner (jade-hs.de) |
|||||||||||||||||||||||||||||||||||||||
Monitor for SG-Lab Power Amplifier | Radio Club PZK LAB-EL HF5L | |||||||||||||||||||||||||||||||||||||||
=============================================== | |||||||||||||||||||||||||||||||||||||||
Hinweise von Anderen zu ihren Verstärkern | |||||||||||||||||||||||||||||||||||||||
-
Wichtige Hinweise zum Betrieb der Verstärker
www.dfe.de - Viele Fragen lauten „Wie groß muss denn der Kühlkörper sein?“ by https://shop.kuhne-electronic.de/ |
|||||||||||||||||||||||||||||||||||||||
Integration Transverter TR2300 und AMP2400 | |||||||||||||||||||||||||||||||||||||||
- Indoor oder Outdoor-Lösung | |||||||||||||||||||||||||||||||||||||||
Control and Monitoring | |||||||||||||||||||||||||||||||||||||||
Stromversorgung - eigenes Netzteil oder 13,8 V DC, mit externem Netzteil - Generierung der 24 -28 V für PA |
|||||||||||||||||||||||||||||||||||||||
- Schaltnetzteil 230V -> 5 V, 12 V und 24 Volt | |||||||||||||||||||||||||||||||||||||||
- Einschaltstrom des SNT's | |||||||||||||||||||||||||||||||||||||||
- DC/DC-Wandler 12V(13,8 V) auf 24-28 V | |||||||||||||||||||||||||||||||||||||||
Welche Abnehmer werden versorgt? - TR2300: 12V, 1 A - AMP2400: 24-28 V, 1,5 A - LNB: 12-13 V/18 V, 250 mA - zukünftige Erweiterungen - Lüfter - AMSAT-DL Empfangskonverter ? - DATV-Empfang - OCXO 10 MHz, 25 MHz or GPSDO - Sende-Empfangs-Relais falls 13 cm auch genutzt werden soll, lokale Kommunikation |
|||||||||||||||||||||||||||||||||||||||
Gewählte Aufbauvariante - stationärer Betrieb - Netzspannungs-Versorgung 110 V -230 V AC - Schaltnetzteil 12 V - Schaltnetzteil 24 V |
|||||||||||||||||||||||||||||||||||||||
Gehäuse | |||||||||||||||||||||||||||||||||||||||
Kühlung | |||||||||||||||||||||||||||||||||||||||
-
Technische Grundlagen by ALUTRONIC - Thermische Leistungswerte |
|||||||||||||||||||||||||||||||||||||||
Kühlung - Kühlkörper - V 6506K, Profilkühlkörper, 100x160x40mm, 0,7K/W Reichelt elektronik - Datenblatt - Hersteller: Alutronic PR169 -> Downloads - RthK-Rechner |
|||||||||||||||||||||||||||||||||||||||
- Lüfter | |||||||||||||||||||||||||||||||||||||||
- Thermoschalter Kuhne electronic | |||||||||||||||||||||||||||||||||||||||
Test Power Management der Stromversorgung | |||||||||||||||||||||||||||||||||||||||
Zuschaltung der Betriebsspannung von 24-28 V für die Endstufe |
|||||||||||||||||||||||||||||||||||||||
Schalten: 24-28 V DC, 1,6 A - Schalter HEXFET Power Mosfet IRF9540N von International Rectifier - Datenblatt - Bezug: CONRAD, 1 Stk. in Mannheim: 77 Cent, 30.04.2019 - IRF 9540N MOSFET, P-CH, 100V, 23A, 140W, TO-220AB , Reichelt |
|||||||||||||||||||||||||||||||||||||||
Test des Schalters [12.05.2019, mkn] - DC-Last - KFZ-Lampen |
|||||||||||||||||||||||||||||||||||||||
-
Blink-u. Bremslichtlampe 12V P21W BA 15s - Kennzeichnung: TRIFA 12V P21W [E1] 2FZ J4, zweite Lampe J7 - Serienschaltung beider Lampen: 24 V, 42 W - leeres Konservenglas als Aufnahme der Lampen - Verkleidung des Konservenglases als Blendschutz |
|||||||||||||||||||||||||||||||||||||||
Ergebnisse |
|||||||||||||||||||||||||||||||||||||||
U in: 28 V am Labornetzteil abgelesen Spannungsabfall: 1,1 V bei 1,7 A, etwas verwundert - Spannungsabfall über der Zuleitung vom Labornetzteil zu den Eingangsklemmen des Interfaces nicht berücksichtigt --> Eingangsspannung an Klemmen der Interface-Platine: 27,28 V bei 1,88 A Ausgangsspannung an Klemmen der Interface-Platine: 26,81 V Spannungsabfall: 0,47 V Voltmeter: UT139C Im Stromweg zwischen den Klemmen der MOSFET-Schalter, zwei Kleinsicherungen, Verdrahtung Spannungsabfall über den Sicherungen: 148 mV bei 1,9 A Spannungsabfall MOSFET: 169 mV |
Schaltung
des MOSFET-Schalters(rechts, unten im Bild) Aufbau +28 V, Absicherung, Zuschaltung über MOSFET via SEQ des TR2300, Signalisierung +12 V, Absicherung, Signalisierung PTT-Eingang vom TX LNB-DC: 13/18 V Überwachung Thermoschalter |
||||||||||||||||||||||||||||||||||||||
=============================================== | |||||||||||||||||||||||||||||||||||||||
-
QO-100 I0LYL Version |
|||||||||||||||||||||||||||||||||||||||
=============================================== | |||||||||||||||||||||||||||||||||||||||
Antennas by SG Lab |
|||||||||||||||||||||||||||||||||||||||
23-cm-Antenne |
|||||||||||||||||||||||||||||||||||||||
- 2 Elemente Yagi-Antenne mit planaren Balun, PCB-Ausführung, SMA-m | |||||||||||||||||||||||||||||||||||||||
-
SG-Lab Transverter Antennas | Get out of the Radio Shack and Live Life
by Andrew VK1AD / 03/02/2019 |
|||||||||||||||||||||||||||||||||||||||
- 23-cm-Antenne - 13-cm-Antenne - Tipps zur Nutzung |
|||||||||||||||||||||||||||||||||||||||
- 23cm 1.2 GHz Antennas | VK1 SOTA on 1.2 and 2.4 GHz by Andrew VK1AD | |||||||||||||||||||||||||||||||||||||||
- Antenne 2320 MHz, 4 Elemente, PCB, SG Lab |
|||||||||||||||||||||||||||||||||||||||
- | |||||||||||||||||||||||||||||||||||||||
- Log.-per. Antenne |
14.12.2023 | ||||||||||||||||||||||||||||||||||||||
- |
|||||||||||||||||||||||||||||||||||||||
--> "a Log-periodic antenna for 1.4-12 GHz band (usable
in range 1.3-15GHz) . It has 6-9 dBi gain and SWR<2 in this range. It has no connector, you can attach a semi-rigid or semi-flexible cable at the front - see attached image." |
|||||||||||||||||||||||||||||||||||||||
Anschluss Koax-Innenleiter - Bohren(?) des Lötanschlusses auf der Seite
mit den kleinerem DM - das Bild 143031 zeigt den grösseren DM der
Innenleiterdurchführung auf der Kabelbestückungsseite
|
|||||||||||||||||||||||||||||||||||||||
Die PCB hat keine Via. Der Innen-Leiter wird nur auf der Seite mit dem kleinerem Lötpunkt-DM verlötet. | |||||||||||||||||||||||||||||||||||||||
- PC board log periodic antennas - EDN | |||||||||||||||||||||||||||||||||||||||
- Antenna Gain Plots & Graphs Of WA5VJB Wideband PCB Antennas (antennatestlab.com) | |||||||||||||||||||||||||||||||||||||||
- Designing PCB LPs.doc (wa5vjb.com) | |||||||||||||||||||||||||||||||||||||||
- 2-11 GHz WA5VJB Log Periodic – VK4GHZ.com | |||||||||||||||||||||||||||||||||||||||
- Portable Microwave Sig Gen – VK4GHZ.com | |||||||||||||||||||||||||||||||||||||||
To Do |
|||||||||||||||||||||||||||||||||||||||
- Modifying
1960MHz High Power Solid state Amplifiers for 13cm John Worsnop
G4BAO - A 40 Watt power amplifier for 2320MHz using the MRF19085 in a G4BAO 1296MHz board |
|||||||||||||||||||||||||||||||||||||||
Drawing, Bilder, schematic of equipment?
|
|||||||||||||||||||||||||||||||||||||||
- SG Lab 3.4 GHz transverter (ahrdf.net) | |||||||||||||||||||||||||||||||||||||||
Modification
|
|||||||||||||||||||||||||||||||||||||||
Updated on 26. Dezember 2023.
