AG00013_.gif (7874 Byte)This page is still under construction, I am using it as my online notebook.
To Do   It's time to finalize and sort the content on this page, but ...! ;-)



Bauelemente, Baugruppen



"Die Einen kochen und kreieren leckere Gerichte; hier findet man einige Zutaten zur Realisierung elektronischer Schaltungen."
  mkn, 2013, ;-)


GPSDO                  GPS Rx           GNSS      PLL


- Anbindung eines Oszillators, VCXO, VCOCXO, VCTCXO mittels einer Regelschleife an die GPS-Referenz,
  kann 1 pps oder ein Time Pulse mit höherer Frequenz sein




GPS-RX liefert das Referenzsignal zur Frequenzanbindung

- 1 pps
- spezifische Frequenz des Time Pulse, wie z.B. 100 kHz, 10 kHz, 1 kHz oder 800 Hz

- gemittelte Genauigkeit der Time Pulse Frequenz des GPS-Rx ist sehr hoch, aber mit Jitter behaftet, direkte Verwendung in der Regel nicht möglich
- Regelkreis zur Beseitigung des Jitters benötigt
  - analoge PLL
  - digital PLL



====================================================


Über die Stabilität von Oszillatoren und Frequenznormalen by Ulrich Bangert,
DF6JB (sk) --> Artikel und Programme von Ulrich Bangert DF6JB †
Hamilton Technical Services ...
frequency stability analysis

- The Science Of Timekeeping.pdf (allanstime.com) HP Application Note 1289, [June 1997], by David W. Allan, Neil Ashby und Clifford C. Hodge


====================================================


- FTS250-HP GPS Disciplined Oscillator Connor Winfield

  - GPS-Rx LEA-M8F



- The Use of GPS Disciplined Oscillators as Primary Frequency Standards for Calibration and Metrology Laboratories





====================================================

- GPS Stabilised 10 MHz Oscillator by G3RUH
  - GPS-Rx: Rockwell/Conexant/Navman Jupiter GPS
  - REF: 10 kHz
  - OCXO
     AXIOM40 By AXTAL, High Stability Eurocase OCXO with HCMOS Output, APPLICATION NOTE AXAN-011 – Rev. 3.0

  - PHD: EX-OR
  - GPSDO Performance
  - FAQ


-> GPS Locked and Unlocked Performance
    Comparison, v4
    by LeapSecond.com

====================================================

- Simple GPS Stabilised 10 MHz Oscillator by G3RUH

   - The manual
   - A photo

 - Navman Jupiter-T TU60-D120-041
 - TU30-D440--021 mit 10 kHz Ausgang  NAVMAN_Jupiter_11_Datasheet.pdf
  - Sander Electronic

  - G3RUH: "the short term jitter (second-to-second) of the GPS 10 kHz source signal is about 7ns RMS,"


  OCXO:  IsoTemp OCXO 134-10

  Mins State & Mean Frequency

     2  GPS locked to satellites
     7  Oven up to temperature
   10  PLL in lock
   15  Error  < 1x10e-9
   30  Error  < 2x10e-10
   45  ...     < 1x10e-10
> 60  .. .    < 5x10e-11





====================================================

- GPSDO 10 MHz TCXO by DF9NP
  - ublox LEA-5A/S als GPS-Rx
  - REF 800 Hz (Konfiguration des 1pps-Ausganges)
  - 10 MHz TCXO
  - Schaltbild
  - PLL mit CD4046, 74HC390
- DF9NP HAM PLLs
... PLL's, Verteilverstärker, u.a.

====================================================

- ROVERBOX - display unit, a stand-alone GPS module monitor by ON4IY

  - Anregungen zur Auswertung
  -


====================================================

- GPS Frequency standard with 100 MHz TVCXO, Phase Locked Loop and Prescaler. by Henk PA0KEP sk

 - TVCXO 100 MHz, Oven
 - Jupiter 10 kHz
 - 74HC9046
 - GPS decoder DJ7OO

====================================================

  Archiv funkamateur.de
 dort GPS eingeben


====================================================

- Nachlese zu: GPS-synchronisiertes 10-MHz-Frequenznormal Manfred Scholl, OE1MSA FUNKAMATEUR 4/2011, S. 396
  - "Die Diode VD3 in Bild 6 ist zwischen IC8 und L3 nach Masse anzuordnen, so wie es auch der Bestückungsplan in Bild 10 zeigt."
 - GPS-synchronisiertes 10-MHz-Frequenznormal Manfred Scholl, OE1MSA FUNKAMATEUR 3/2011, S. 266 - 268

10 MHz OCXO
   PH CD4046 (Pin 5 auf Masse?)
   Layout
   Gehäuse
   Unter Downloads zum Heft
   Layouts als Sprint Layout-Dateien, Firmware, Messwerte und Aufbauhinweise
   oe1msa_frequenznormal.zip (254 KB)
   Quellen: "Roverbox" von Christophe Huygens, ON4IY  -> www.qslnet.de/member/on4iy/roverbox.html


====================================================

- 10-MHz-GPS-Frequenznormal mit separatem 300-MHz-Ausgang Gerhard Guszewski, DB1OV FA 5/2012, S. 494 - 497
  - Conexant Jupiter TU30-D
  - OCXO 10 MHz
  - PHD 74HC86
  - Display
  - Aufbau Lötpunkt-Rasterplatine, einseitig, Masseführung

   Quelltext und Firmware zu db1ov_frequenznormal.zip (12 KB)



====================================================

GPS-Frequenznormal DK6RX, Norbert Friedrich

 -> "Das Frequenznormal als "primäres" Messmittel"
-> DK6RX Frequenznormal
 - Genauigkeit
  - Regelung

-  "Satelliten angezapft - GPS-Frequenznormal"
    FUNKAMATEUR 2005, Heft 8, S. 798-801, FUNKAMATEUR 2008, H. 9, S.906-909

- Platinenlayout, Stückliste und Anschlussbelegungen zum Beitrag "GPS-Frequenznormal"
  FA 10/05, S. 1020 dk6rk_jupiter.zip (191 KB)

- "GPS-Frequenznormal" FA 8/05, S. 798; FA 9/05, S. 906
- Platinenlayout, Stückliste und Hilfsdateien zum Beitrag "GPS-Frequenznormal"
  FA 8/05, S. 798; FA 9/05, S. 906 DK6RX_GPS-Frequenznormal.zip (920 KB)


 - GPS-Rx Jupiter-T, 12-Kanal-GPS-Rx
 - Ref: 10 kHz
 - Schaltungsaufbau
   - Regelungsprinzip: FLL Frequency Lock Loop
   - Eigenbau VCXO 10 MHz Quarz, SN74LS321N
      -> Ja, in 2005 konnte man nur von einem Quarzofen zu heutigen Preisen nur träumen[2020]



====================================================


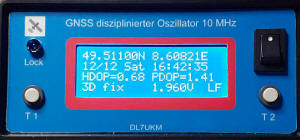

->  simple-GPSDO 10 MHz  by DL4ZAO, DL7UKM

    - analoge PLL, GPS-RX mit setzbarer Frequenz des Timepulse-Ausganges, Phasendiskriminator 74HC7046, OCXO
    - Steuerung Arduino NANO, LCD Display, etc
    - Platine, detaillierte Baumappe sind verfügbar
    - zahlreiche Optionen



====================================================

- U-BLOX GPSDO: A SIMPLE, LOW COST, YET – HIGH PERFORMANCE APPROACH (simonsdialogs.com)

  - 10 MHz TRIMBLE OCXO
     Ex-OR
     125 kHz
     NEO-7M

Eine lesenswerte Homepage!


Phasenwinkelanzeige
Lock-Anzeige


====================================================

- George Smart, M1GEO auf Twitter:
 "Simple GPSDO project for Dad. Ublox NEO-7N (flash) GPS, 7046 PLL, IsoTemp OCXO, and some logic to divide the frequency into other useful outputs. All contained in a Hammond 1590G diecast box. Last few connectors on order. https://t.co/WOFj1MMPOt" / Twitter
- George Smart – M1GEO | An online scrapbook full of half-baked projects and silly ideas
- Testing a couple of OCXO modules, one has quite bad phase noise.

  - "Are you looking at phase noise here? How?"
  - George Smart, M1GEO @m1geo · 13. Mai 2020
     Not here. Just plotting XY here. I measured phase noise using elsewhere. I was just watching for a PLL to lock here.


 Video

- GPS Frequency Standard

  - Jupiter 12 GPS Receiver mit 10 kHz output

  - PhD: ExOR 74HC86
  - OCXO: ???

  - Schaltplan


- Characterising some VCOs for use in a GPSDO PLL | George Smart – M1GEO (george-smart.co.uk)

- Experiments with Phase-Frequency Detectors | George Smart – M1GEO (george-smart.co.uk) Video

====================================================

- 106.500 MHz Local Oscillator controlled by GPSDO
  - REF: 10 kHz
  - EX-OR
  - funktion 4046 ?
  - https://www.microwavers.org/scatterpoint/2006/Scatterpoint_Jul-Aug_2006.pdf
    - Comb generator – 1 MHz marker by Gil Féraud, F5CAU & André Jamet, F9HX
     - http://www.revue-hyper.fr/bulletins/20.pdf
        - http://www.revue-hyper.fr/index.php/liste-des-revues






====================================================

- 20 MHz GPSDO PLL by www.k9ivb.net

 - VCTCXO 20 MHz
 - NEO-7M, Timepulse: 2 MHz
 - XOR
 - Phasenvergleich 2 MHz
 - ausführliche Filterberechnung
 - Excel Spread sheet verfügbar, TNX Dick, K9IVB
 - Layout, SMD, Gerberfile


====================================================

- GPSDO pour ADALM-PLUTO  by F1TE    --> GPSDO V3

 - 40 MHz VC-XO, Teilung durch 4 => 10 MHz, Teilung durch 5 x 5=> 25 MHz (Wenzel-Prinzip)

 - Schaltbild

 - Software Gpsdo_100k_oled_v32-F1TE.ino



29.10.2021, mkn

->
GPSDO SPECIAL QO-100 - ADALM-PLUTO - AMSAT-DL Forum
- ASVV-40.000MHZ-N102-T Abracon LLC | Kristalle, Oszillatoren, Resonatoren | DigiKey



- 25 MHz Sinusförmiges Signal, 0,85 V Spitze-Spitze bei 50 Ohm Last, ca. 1,5 mW verfügbar.


- SSD1306Ascii - Arduino Reference
->
GitHub - greiman/SSD1306Ascii: Text only Arduino Library for SSD1306 OLED displays
by Bill Greiman



   s-GPSDO 2_37 mod
OCXO: CTI
Ub: 8,5 V
Ib: 318 mA


- GPSDO V3

- GPSDO V3


- GPSDO, Le retour

 - Review des bisher Erreichten
 - Verbesserungen

 - hohe Abstimmsteilheit des VC-XO gegenüber VC-OCXO






- https://www.f5uii.net/transmit-datv-over-qo100-with-sdr-adalm-pluto-f5oeo-plutodvb/2/

- GPSDO une référence 10MHz GPS low cost (100 KHz)

   - Le programme pour le NEO-M8N.zip de F4HSP








====================================================

-  GPS Disciplined Oscillator by Paul McMahon VK3DIP

  - 10 MHz, Arduino Nano, EXOR 74HC86, 100 kHz
  - zweizeiliges Display

  - Erweiterung: Si5351

Sketch
- VK3DIP V1.0 25/08/2020  Quelle: Webseite


  - https://ukhas.org.uk/guides:ublox6 -> guides:ublox6 [UKHAS Wiki]
  - http://ukhas.org.uk/guides:falcom_fsa03  -> guides:falcom_fsa03 [UKHAS Wiki]

Testplattform: simple-GPSDO, NEO-M8M
- Info-Ausgabe auf seriellen Monitor




VK3DIP V1.1 20/10/2020
Add set Nav Mode to Stationary to optimise TP stability.



Testplattform: simple-GPSDO, NEO-M8M, LCD-I2C, 4*20
- Info-Ausgabe auf seriellen Monitor und LCD

"VK3DIP V2.0 25/03/2021
Add LCD and status etc.
VK3DIP V2.1 30/03/2021
Add SI5351 and clean up code to reduce RAM usage
VK3DIP V2.2 01/04/2021
rearange code some more to reduce RAM usage"

-> VK3DIP V2.2 01/04/2021 im Original funktioniert nicht!
 - ...
 - Syntaxfehler behoben
 - einige Delays eingefügt, zum besseren Verfolgen des Setup -> delay (dy); // mkn
 - Sketch funktioniert, SI5351-Einbindung deaktiviert -> ToD

- Release v2.1.4 · etherkit/Si5351Arduino · GitHub -> SDR Shield (elektronik-labor.de)

- GitHub - adafruit/Adafruit_Si5351_Library: Driver for Adafruit's Si5351 Clockgen Breakout  -> Google


- GPSDO VK3DIP Version 2.3

- http://yagicad.com/Projects/VK3DIPGPSDOV2_3.zip


ASL: es sind 96 m und nicht mm! Die Ausgabe der Höhenangabe muss rechtsbündig erfolgen.
[08.02.2023, mkn]
- SW von VK3DIP, angepasst auf die verfügbare Testplattform: simple-GPSDO, NEO-M8M, LCD-I2C, 4*20, MCP4725 (0x60)
- kein Si5351 Board angeschlossen

- Unter Nutzung der Bibliotheken des Simple-GPSDO
- wichtig war die Definition einer I2C-Adresse für das "nicht" vorhandene Si5351-Board, ´da der DAC MCP4725 die Adresse(0x60) verwendet.

-> Si5351 si5351(0x61);


  - kein Si5351 Board angeschlossen


- VK3DIP V3.0 31/03/2021

 -> http://www.yagicad.com/Projects/VK3DIPGPSDOV3_0.zip


"VK3DIP V3.0 31/03/2021
Major cleanup, change to neoGPS
"


- GitHub - SlashDevin/NeoGPS: NMEA and ublox GPS parser for Arduino, configurable to use as few as 10 bytes of RAM
 -> https://github.com/SlashDevin/NeoGPS/releases/tag/v4.2.9


Testplattform: simple-GPSDO, NEO-M8M, LCD-I2C, 4*20
- Info-Ausgabe auf seriellen Monitor und LCD

#include <NMEAGPS.h>
#include <GPSport.h>


Fehler beim Kompilieren
Alternatives for AltSoftSerial.h: []
ResolveLibrary(AltSoftSerial.h)
-> candidates: []
In file included from C:\Users\admin\Documents\Arduino\VK3DIPGPSDOV3_0\VK3DIPGPSDOV3_0.ino:22:0:
C:\Users\admin\Documents\Arduino\libraries\NeoGPS-4.2.9\src/GPSport.h:160:12: fatal error: AltSoftSerial.h: No such file or directory
#include <AltSoftSerial.h> // <-- DEFAULT. Two specific pins required
^~~~~~~~~~~~~~~~~
compilation terminated.


-> GitHub - PaulStoffregen/AltSoftSerial: Software emulated serial using hardware timers for improved compatibility

- Sketch is not working! [05.02.2023]

  - GPSport.h configuration ???



- Article4.pdf (yagicad.com) [08.02.2023, mkn]
- Visio-gpsdoStuff.vsd (yagicad.com)
- VK3DIPGPSDOV4_2.ino by Paul, VK3DIP

- GitHub - mprograms/SimpleRotary
"SimpleRotary is a Arduino library for using basic bare-bones type rotary encoders.
Usually these are the cheap ones without the breakout board.
- Getting rotary encoder rotation direction.
- Getting rotary select button press.
- Getting rotary select button long press.
- Getting rotary select button press time.
- Basic debouncing of rotary / button.
- Basic error correcting of out-of-sync rotational readings.
- Use of both high and low triggers."
SimpleRotary ist eine Arduino-Bibliothek für die Verwendung von einfachen Drehgebern des Typs bare-bones. Normalerweise sind das die billigen ohne Breakout-Board. - Drehrichtung des Drehgebers ermitteln. - Drücken des Drehwahltasters. - Langes Drücken des Drehwahlknopfes. - Ermittlung der Druckzeit des Drehwahltasters. - Grundlegende Entprellung von Drehknopf/Taster. - Grundlegende Fehlerkorrektur von nicht synchronen Rotationsmesswerten. - Verwendung von Hoch- und Tief-Triggern.

Übersetzt mit www.DeepL.com/Translator (kostenlose Version)


Testplattform: simple-GPSDO, NEO-M8M, LCD-I2C, 4*20
- Info-Ausgabe auf seriellen Monitor und LCD


====================================================

Jupiter-T GPS-D-OCXO by DL4OCH   -> Wayback Machine (archive.org)  qrz.com DL4OCH

- GPS-RX: Jupiter
  - 1 pps-Ausgang
  - 10 kHz-Referenzausgang
- PLL: ExOR 74HC86
- PLL-Filter: 60 kOhm, 100uF
- Lock-Indikator: Auswertung der Regelspannung des VCO, Kriterium: 5 Zyklen treffen ein gleitendes Spannungsfenster
Die Webseite ist inaktiv[06.01.22],
die Wayback Machine hilft.
Wayback Machine (archive.org)
- GPS-D-OCXO Display  -->  GPS-D-OCXO Display                      Bild Arduino Duemilanove
Google ebay Arduino Duemilanove
- Sketch

 [06.01.2022,  mkn]
Die Webseite gefiel mir schon in der Vergangenheit, als eine Umsetzung des GPSDO.


- Wenn der Zähler nicht mehr reicht -> Wenn der Zähler nicht mehr reicht « DL4OCH (archive.org)

  - präziser Frequenzvergleich mit dem Oszilloskop



Der Sketch von DL4OCH wurde für die simple-GPSDO-Hard-
 ware modifiziert und stark erweitert.
 GPS-Rx: ublox NEO-M8M-Modul
 PhD: 74HC7046 (ExOR genutzt)
 OCXO: CTI 10 MHz OCXO
[07.01.2022, mkn]
Ziel: Untersuchung der Funktion der Lock-Auswertung
 HW: LED- Lock nicht angeschlossen




====================================================

- PE9GHZ.ORG - GPSDO
  - GPS-Rx: Jupiter
    GPS-REF(TiP): 10 kHz
    PHD: 74HC86, EOR
    OCXO: 10 MHz MORION MV89A, "tuning range of +/-0,25ppm (+/-2,5Hz at 10MHz)" für 0 bis 5 V EFC
    PLL-Filter:
    Buffer: 74AC14
    PCB: yes


Picture: PE9GHZ

"Loop filter:
The component values of the loop filter R1 R2 C1 C2 need to be adjusted / optimized for the OCXO used.
For my MV89a: C1=4u7 X7R  C2=30uF (3x10uF parallel) X7R,  R1=22k and R2=12k but these values are still not optimal.

Edit 2013/06/03:
Improved loop filter values for the MV89a DOCXO: R1=47k C1=4u7 tantalum. R2 and C2 not used.
Note: C1 now mounted close to the MV89a Vin pin on the support board,
this greatly improved suppression of the 10kHz sidebands (from the phase comparator) on the 10MHz signal."


====================================================

- GPSDO NEO-6M, 10 kHz by JA4Gii  [EN]  [DE]

 - VCXO VTEUMLJANF-10.000000 Datenblatt
 - Phasendiskrimminator: 74HC86, Ex-OR
 - Schaltbild
 - Video
 - SW Hex-File

 - UART-Zugriff
   "Darüber hinaus kann der TXD/RXD des NEO6M als Schnittstelle der CPU und des USB-Konverters dieses Geräts verwendet
    werden, und die Software von „U-CENTER“ kann auch von einem Personal Computer aus gestartet werden."
GPSDO 2*UART







====================================================

10 MHz Frequency Reference - A stable 10MHz sine-wave frequency reference for phase locking to a 1MHz GPS disciplined oscillator (i4cy.com)

- OCXO OSC5A2B02

- PHD MC4044P_PLL
-


- GPS stabilized local oscillator for microwave equipment 10 to 122 GHz and above by OE4WOG, OE2JOM

- Thunderbolt® E GPS Disciplined Clock



====================================================

- simple GPSDO by Jean, DJ0VL
  - analog PLL, CTI, ADEV



====================================================




GPSDO by BG7TBL


- bg7tbl gpsdo master reference

- Handbuch
- GPS-Module liefert 1 pps
- Nachregelung des OCXO über PWM
- CPLD, die grosse Unbekannte

- siehe hierzu auch ULI-Referenz

 - GPS-disziplinierten 10MHz-Oszillator (PLL-GPSDO von BG7TBL) by Herbert, OE5TDO


  - PLL-GPSDO_von_BG7TBL_Reparatur_1.pdf  by Erwin Hackl OE5VLL
- hier auch erwähnt
GPS disziplinierter Normaloszillator (GPSDO)
 by Jörg Logemann, DL2NI




====================================================

- GPS Disciplined 10 Mhz Oscillator
  - http://k6jca.blogspot.com/2016/02/an-arduino-based-gps-disciplined.html
    - PLL 1pps, Arduino NANO



====================================================

- Making a 10MHz frequency standard oscillator, GPSDO.

 - Bild: Aufbau



====================================================

- A Simplified GPS-Derived Frequency Standard by VE2ZAZ sync by 1 pps, QEX Artikel, pcb layout, etc.


====================================================

To Do



- https://www.qsl.net/pa2ohh/17gps.htm



====================================================

- GPS-DISZIPLINIERTE OSZILLATOREN  by AXTAL
  - AXGPS5050_Rev2_D0 (axtal.com)     Bild
    Compact GPS-Disciplined OCXO 10.000 MHz

    Abmessungen 50 * 50 * 25 mm
DAS GROSSE QUARZKOCHBUCH
by Bernd Neubig & Wolfgang Briese
Ausgabe: 1997
Auszug aus dem Datenblatt AXTAL Datenblatt sehr interessant:

- http://www.rockelec.com/en/product/index/id/10   ROCK ELECTRONIC CO., LTD.

  NTX300  [Der Link lässt sich besser übersetzen]
  NTX300 Syncronous Clock Module
  12-Kanal-GPS/Beidou-Satellitenempfang
  Timing-Genauigkeit: ≤30ns

- OtoSphere ™ - GNSS Signal Anti-Jamming-Modul
PCB Board YSYNC INC NTX300 2012
Aufbau Iso-Platte unter OCXO?




====================================================

- Building of a GPS disciplined 10MHz Reference     [EN] [DE]

  - OCXO Morion MV89-B01E-10.0MHz
  - NEO-6M
  - TiP: 1pps
  - PhD: Sample and Hold Abtastung, 10 MHz-> 5kHz ->Dreieckspannung mir 1pps-Impuls abgetastet CD4066D
  - Loop-Filter umschaltbar

  - Gehäuse: ELMA 33E02435
     - Empfohlendes Gehäuse  Datenblatt

  - Frontplatte: CONRAD  Conrad Artnr.: 530557 & Conrad Artnr.: 529443)
https://www.oe2khm.at/
Klaus Haber - OE2KHM



====================================================

A do-it-yourself GPS receiver

Frequency Locking and GPS References by G4JNT

Probably the Simplest GPS Disciplined Oscillator possible !  by G4JNT


====================================================

Projekt 10MHz Frequenznormal (neu) mit moderneren PIC18F45K22  by DJ4JAL GPS, 10 MHz, 1 pps sync, Frequenzzähler,
 kein Phasendiskriminator?

====================================================

A SIMPLE GPS DISCIPLINED REFERENCE By Murray Greenman ZL1BPU

GPS-Based Frequence Reference, Part 1, by    .   Everyday Practical Electronics, April 2009
Super Accurate GPS-Based Frequency Reference (Part 2)  May 2009
Google


====================================================

-Lars DIY GPSDO with Arduino and 1ns resolution TIC
 Ein Projekt mit vielen Stellschrauben und langen Diskussionen im Forum. [mkn]
- Lars-GPSDO-PCB

http://www.staze.org/gps-disciplined-oscillator-part-1/

====================================================

OSCILLATEUR DE REFERENCE 10MHz PILOTE PAR GPS (GPSDO)

====================================================

The KE0FF 10MHz GPS Disciplined Oscillator  New Projects Page


====================================================

GPS synchronized 10MHz oscillator  by IK0OTG

sync by 1 pps, OCXO Hinweise

- #GPSDO  Twitter
- 10 MHz GPS Frequency Standard by PA0RWE



TCXO 10 MHz
OCXO 10 MHz

Tutorial Precision Frequency Generation Utilizing OCXO ,,,


GPS disciplined OCXOs    GPSDO

http://www.iqdfrequencyproducts.de/products/search/?type=gps-disciplined-ocxos

http://www.iqdfrequencyproducts.de/products/details/iqcm-110-1-20.pdf


Genauigkeitsvergleich DCF77 und GPS by hopf Elektronik GmbH
"Arbeitsweise und Genauigkeitsvergleich DCF77 und GPS Zeitempfänger"


dcf77logs

====================================================


GPS-Based Frequency Standard by Brooks Shera, W5OJM (sk, 1935 bis 2013)
- ~shera

-> QST July 1988, p 37 - 44 Google sucht und selektiert
- Notes on Setting Up the GPS-VCXO Controller Brooks Shera, W5OJM
- PCB by http://www.a-aengineering.com/

--> [time-nuts] Brooks Shera ASM release
-> Brooks Shera's GPS-controlled Frequency Standard (archive.org)
    -> QST-GPS

- GPS Disciplined 10 MHz Oscillator constructed by James Miller G3RUH
   - Manual
   - Teilerkette
   - Marker
-> GPS Disciplined 10 MHz Oscillator (archive.org)

- Grafisches Auswerteprogramm für die Daten des Frequenznormales nach Brooks Shera by DG4RBF





- http://home.teleport.com/~oldaker/10mhz_construction.htm  by Jimmy Oldaker W7CQ  Homepage

- 10mhz Buffer Amplifier / Splitter -> 10mhz Buffer Amplifier / Splitter (archive.org)
  - 8 Ausgänge
  - Hybrid-Koppler   Schaltbild
  - PCB
  - Winding a Bifilar Coil by W7CQ
-> Wayback Machine (archive.org)


- Construction of Frequency Standard by W7CQ

 - CONSTRUCTION of the Oscillator Section

  - OCXO mit zusätzlicher Thermoisolierung
  - Bild: OCXO-Kammer
     "und Innen mit etwa 1 Zoll dickem Styropor an allen Seiten ausgekleidet ist. (Oberer Schaumstoff für Foto entfernt)
      Dies hilft, die durch Raumtemperatur verursachten Frequenzschwankungen des Oszillators zu verringern,
      und verbessert die Gesamtstabilität."



- Wichtig ist der Abstand des OCXO-Gehäuses zur Zusatzisolation! Des weiteren wird der Einfluss von Luftströmungen deutlich reduziert.[mkn]


====================================================

Phase lock a VCXO to a standard 10MHz or to a GPS(1pps) by CT1DMK



====================================================


ppm (parts-per-million)  ppb (parts-per-billion)



Frequency ... Accuracy & Stability in the Ham Shack  by N2APB and N2CX

- GPS-Disciplined Oscillator


A Couple of Methods for Adjusting your Rig’s Frequency Accuracy without any Test Equipment
by W2AEW, 2002
- How to zero-beat WWV to check or adjust a Frequency Counter's accuracy


Resources for Precision Timing, Stability, and Noise Analysis  by KE5FX
  AN 52- Frequency and Time Standards January 1961 HP_AN52_Frequency_and_Time_Standards_5989-6171EN.pdf
  AN 52-2: Timekeeping and Frequency Calibration  July 1976 HP_AN52-2_Frequency_and_Time_Standards_5989-6247EN.pdf
AN 358-12- Simplify Frequency Stability Measurements with Built-In Allan Variance Analysis January 1990
 - https://www.keysight.com/de/de/assets/7018-09251/application-notes/5952-8006.pdf


====================================================

GPSDO

- 10 MHz GPS Frequency Standard by PAøRWE
  - Jupiter 10kHz
  - G3RUH


====================================================


- GPS locked 10MHz lab frequency reference  by  Hackaday.io

  - uBlox Neo-7M
  - direkt 10 MHz, via 10 MHz Quarzfilter(ein Quarz), Reduktion der Harmonischen und des Jitters(?)
  - Backup Battery for GPS module

  - https://hackaday.io/project/11263/logs




====================================================


Links evtl. doppelt

- A high precision 10MHz GPS disciplined oscillator (GPSDO) by Paul's DIY electronics blog
- Lars GPSDO
Auch für andere GPSDO-Lösungen interessant.

- Monitoring, measuring & logging a GPSDO

- GPS Disciplined Oscillator by  https://www.qsl.net/yo4hfu

 - Jupiter, 10 kHz
 - OCXO Bliley NV47M1008   8Hz/V
 - 4046


- GPSDO YT 10 Mhz Lcd 2x16 With LED, UTC Time and GPS Localisation. : 25 Steps (with Pictures) - Instructables

====================================================


- GPS_OCXO_PLL_Version_JH2CLV.gif    JH2CLV OM im Shack

  - 10 MHz VC-OCXO 131-100 ISOTMP RESEARCH
  - Jupiter TU30
  - PhD: 74HC4046
  - TiP = 10 kHz
  - Teiler: 74HC390
  - manuelles Holdover, Umschaltung auf Zuführung einer Abstimmspannung

-> GPS Lock Signal Generator Testmenü (biglobe.ne.jp)

-> GPSの1pps(1Hz)で10MHzVCXOをロック出来るか?(Mar 27~Oct 20. 2010)

  - 10 MHz VC-XO, Xtal , Varicap, 74HC04
  - GPS9543 mit 1pps Output
  - PhD 74HC4046
  - TiP=  1pps !!!
  - Teiler 74HC390, kein Synchron-Teiler
  - Fazit: "eine gute Erfahrung zu haben. Schließlich wird, wie kürzlich beschrieben, der Phasenvergleich von 1Hz (1pps) als unrealistisch beurteilt, da es sehr viel Zeit in Anspruch nimmt, um mit nur einer Chance pro Sekunde zum Sampling einzufahren."






====================================================



====================================================



- Base de temps Thunderbolt pour le portable "CAU Box" by F5CAU

  - Die Box enthält ein Thunderbolt GPS-Board und ein Raspberry Pi B+ Board
    Der Raspberry ist über eine serielle RS232-Verbindung mit dem Thunderbolt verbunden und nutzt die vom GPS übertragenen Daten
  - vierzeiliges LCD-Display
  - 5 Drucktasten
  - 12 V Netzteil (ca. 400 mA)

 Funktionen:

 - Anzeige von Datum und Uhrzeit
 - Berechnung und Anzeige des QRA-Locators des Einsatzortes
 - Berechnung und Anzeige des Sonnenstandes in Echtzeit (Azimut und Höhe)
 - Möglichkeit, (mit den Tasten pousoirs) den Locator eines Korrespondenten einzugeben und dessen Azimut und Entfernung zu berechnen
 - 4*10 MHz Ausgänge, gepuffert auf der Rückseite (für Synchro von Transvertern)
 - Grüne LED = > OK, Rote LED = > GPS-Fehler / 10 MHz entsperrt








Foto: F5CAU


 - Marqueur 1MHz  by F9HX / F5CAU

   - https://f5cau.pagesperso-orange.fr/realisations/marqueur/marqueur.pdf
-> The harmful effects of local oscillator noise by André Jamet, F9HX

====================================================

GPSDPLL

Low-jitter GPS-locked precision frequency reference by Leo Bodnar Electronics Ltd


- Low-jitter GPS-locked precision frequency reference 450 Hz to 800 MHz output
 - ....
 - Short term signal quality is defined by internal TCXO clock source
 -
- weitere Bezugsquellen: -> SDR-Kits, DARC Verlag, FUNKAMATEUR Online Shop


What is inside?

- Leo Bodnar Mini precision GPS reference clock teardown -> https://www.eevblog.com

  - Bild Bild  Bild: TCXO


- GPS-Rx
   ublox MAX-M8Q
   - MAX-M8 Product Summary
   - MAX-M8 Data Sheet
   - EVK-M8


- PLL
- Si5328C

 - Si5328.pdf


 - https://www.silabs.com.......si53xx-reference-manual.pdf


- TCXO

- MCU
 - PIC18F24K50

- Review

- GPSDO Technical Evaluation Report By OZ7OU
- Investigation of Leobodnar GPSDO_rev2.pdf

- A DDS clock measurement module by W.J. Riley, Hamilton Technical Services

- An Informal Evaluation of a Leo Bodnar GPS Frequency Reference by W.J. Riley

 - Measurement of the Short Term Stability of a Leo-Bodnar GPS Disciplined Oscillator used for a reference at 10GHz
   by Andy Talbot G4JNT 2 Oct 2018



- Einstellbarer, GPS-stabilisierter Präzisionsoszillator bis 810 MHz FA-LESERSERVICE, FUNKAMATEUR 2021 H8, S.616-617


 - GPS-stabilisierte Oszillatoren

   - GPSDO-2-Port - GPS-stabilisierter Oszillator
     Kurzanleitung Download

  - GPSDO-mini - GPS-stabilisierter Oszillator


- Leo_Bodnar auf X: „Our NTP server and GPS frequency sources are optimised for stationary use. But, if you are using them on-board aircarft, drone or land vehicle - email support@leobodnar.com and we will provide modified firmware with high GPS position dynamics. https://t.co/7E4sphAZuS https://t.co/OHWu5T93hC“ / X (twitter.com)




====================================================

- RFzero™
  - preiswert, aber was wird geboten?
  - GPS-Rx, ja, aber ein GPSDO oder eine GPSDPLL ?
  - 1 pps-Signal für Frequenzzähler genutzt, REF-Osc vermessen und PLL-Teiler beeinflusst,
     um die Frequenzabweichung des REFOsc zu berücksichtigen.


  - ublox NEO-7M
  - Si5351A


  - RFzero - eine multifunktionale HF-Experimentalplattform by Erwin Serlé - PE3ES

    FUNKAMATEUR 2021 H. 5, S. 368 - 372




- GPSDO/GPS reference by OZ2M

  - AXTAL AXIOM40 OCXO

  - Jupiter TU30

====================================================

- "GPS-disziplinierter Oszillator
    Ein präziser, stabiler und preiswerter Oszillator - geht denn dass? Vorstellung des Bausatzes „ProgRock“ von QRP Labs"
    by Stephan Braun - DJ5AM
 ---> Vortrag  Bild

    - ublox NEO-6M, ...
    - Oszillator mit Si5351

- Review

  Ausgang des Vortrages?





"ProgRock“ von QRP Labs

ProgRock - triple GPS-disciplined programmable crystal

Siebung DC nach LDO
2Unique power supply noise filter circuit designed by Alan Gray G8LCO"



====================================================

- Rubidium Disciplined Real Time Clock

- GPS Rx (catv.ne.jp)
- GPS Rx (catv.ne.jp) Trimble

====================================================

Synchronität


- Multi-Clock Synchronization  by TI
   Time Synchronous Signals with Multiple R&S®SMBV100A Vector Signal Generators

- External Timebase Reference

====================================================




Control and Monitoring of GPSDO


- Lady Heather's Disciplined Oscillator Control Program by KE5FX

  - heather.pdf (ke5fx.com)


  - Windows 10 Pro 64 Bit
Nutzung mit Windows 10



OFF-Zustand                                               Verbunden via COM:3
Kopplung mit sGPSDO im Standby-Mode

- sGPSDO
- Standardstart
- anschliessend Serial-Bridge-NANO-sGPSDO
   laden

- Start Lady Heather Programm
- Die anfängliche Suchroutine nicht mit ESC
   abbrechen! Ansonsten erfolgt Absturz.
- Startbildschirm erscheint
- Eingabe des benutzten USB-COM-Ports
   /3 für Port 3
- Spezifizierung der Ausgabe NMEA
  /rxn

- /rxu - Ublox UBX binary



- nutzbare Funktionsumfang beschränkt sich auf die auswertbaren Daten des sGPSDO im Standby Mode

- /rxu - Ublox UBX binary
- Lady Heather v6 Beta for Windows .exe - Page 9 (eevblog.com)


- 6.14 funktioniert bei mir nicht ????




To Do ...

===========================================================================

- Płytki PCB, GPSDO, OCXO 10MHz, FET probe, sonda w.cz. (sp-hm.pl)

"PCBs, GPSDO, OCXO 10MHz, FET-Sonde, w.h. Sonde.
Ich verkaufe Leiterplatten für:
- 10MHz GPS-synchronisierter Generator basierend auf dem Design von
DL4ZAO und DL7UKM von dieser Website
https://www.dl4zao.de/projekte/index.html#a1968

DL7UKM's Collection of Amateur Radio Links


- Controller mit LCD-Display für diesen Generator, basierend auf dem Projekt
DL6GL von dieser Website
https://dl6gl.de/gps-diszipliniertes-10mhz-normal.html

Generatorplatine 10cm x 13,5cm, Preis 50 PLN
Stromversorgungsplatine 5,1cm x 7,6cm, Preis 21 PLN
Steuerplatine 7cm x 8,3cm, Preis 27 PLN

Schaltpläne und Originaldokumentation zum Herunterladen hier:
https://www.qsl.net/sp7qjr/GPSDO.zip

- HF-Tastkopf basierend auf dem Projekt
DL1DWG von dieser Seite
https://electronicprojectsforfun.wordpress.com/rf-measurement-techniques/high-frequency-probes/

Sondenfliese 6,7cm x 1,8cm, Preis 15zl

Platinenschaltplan und Originaldokumentation zum Herunterladen hier:
https://www.qsl.net/sp7qjr/FETprobe.zip


Bilder der Platine hier:
https://www.qsl.net/sp7qjr/pcb.jpg

+ Versand"

Übersetzt mit www.DeepL.com/Translator (kostenlose Version)
 -  1 Złoty entspricht ca. 0,21 Euro 31. März, 13:04 UTC








===========================================================================

- 10 MHz Reference by VK4AMG 2023/24. – City Of Brisbane Radio Society inc. 25.03.2024
 -> 20230730_GPSD-2_Information-Sheet-VK4AMG-1.pdf (brisbaneradiosociety.net)

 -> 20221112_OCXO-3_InformationSheet-VK4AMG.pdf (brisbaneradiosociety.net)
     - 20230309_OCXO-3_What-makes-it-different.pdf (brisbaneradiosociety.net)









===========================================================================


- GPS-diszipliniertes 10MHz-Normal (dl6gl.de)



===========================================================================

- F8CJS Radioamateur - GPSDO une référence 10MHz GPS low cost (google.com)

  - XOR 74HC86
  - 100 kHz
  - OCXO

  ->  A SIMPLE GPS STABILIZED OSCILLATOR, BASED  ON THE ORGINAL DESIGN  BY JAMES MILLER, GJRUH MIKE SEGUIN, N1JEZ
  ->  F1CJN
  ->  NEO-M8   F4HSP



- GPSDO 10MHz avec GNSS NEO-7M by Joël F6CSX -> OSCILLATEUR DE REFERENCE 10MHz PILOTE PAR GPS (GPSDO)


- The N1JEZ Simple GPS Stabilized 10 MHz Oscillator Dave Robinson WW2

====================================================================================


- listeATV@groups.io | Search GPSDO


- Re: questions sur les GPSDO (groups.io) F1CJN
- Re: questions sur les GPSDO (groups.io) F6CSX, 10/08/21
- Re: questions sur les GPSDO (groups.io)
- Re: GPSDO (groups.io)
- Re: software .INO pour le GPSDO F1TE (groups.io)
- Re: software .INO pour le GPSDO F1TE (groups.io)




- Entdeckt am 13.04.2023, so manches kommt mir bekannt vor! DL7UKM
-



===========================================================================

- GPSDO, Le retour (f1te.org)



===========================================================================

- Teardown of the TM4313 GPS Disciplined Oscillator | Electronics etc… (tomverbeure.github.io) 31.08.2023



ADEV


- Comparing the performance of 17 different GPSDOs (leapsecond.com)

- Leo_Bodnar auf X: „Here are Allan deviation data for our GPS clocks - measured against Rubidium reference (Efratom FRK-HLN.) Can't measure much below 10⁻¹² at the moment without Caesium reference or Hydrogen MASER. Reaching 10⁻¹² in under 1000 seconds is not too bad, see https://t.co/POfyhox9bP https://t.co/TzKkTsucwp“ / X (twitter.com)







Zurück  Oben

Edited on 25.03.24
