This page is still under construction, I am using it as my
online notebook. To Do It's time to finalize and sort the content on this page, but ...! ;-)
Bauelemente, Baugruppen
mkn, 2013, ;-)
GNSS Global Navigation Satellite System
- NAVSTAR GPS Global Positioning System
- GLONASS
- GALILEO
- Beidou
GPS Rx GPSDO GNSS PLL
- das eigentliche GPS-Empfangsmodul
- GPS-Empfangsantenne

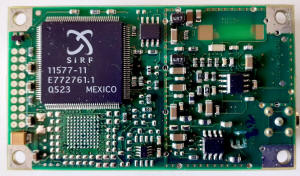

Jupiter-Modul TU30-D440-021
- 1 pps
- 20 pins interface connector
- J1-2 for the +5 V configuration
- TTL to RS232 level converter
- SiRF Technology ehemalige Webseite im Archiv
ublox
- ublox
- sinnvolle Einstimmung auf das breite Spektrum der angebotenen GNSS Produkte
- Hilfe zur Auswahl, was benötige ich für meinen Anwendungsfall
- Produkt-Schlüssel
- Chip
- ROM, Firmware
- periphere Bauelemente
- XO oder TCXO für Systemtakt, z. B. 26 MHz
- Interfacing
- ...
-> Infos
- "During stationary operation GPS timing is possible with only one visible satellite"
- 2.3.2 Pin description for NEO - 6 designs
UART
TxD1 20 O Serial Port 1 Communication interface, can be programmed as TX ready for I2C
interface .
RxD1 21 I Serial Port 1 Serial input. Internal pull-up resistor to VCC. Leave open if not used.
via Berrybase
- GY-GPS6MV2
- Breakout Board
- minimale Interface-Verbindungen
- Betriebspannung
- Antenneeingang, Versorgung aktiver Antenne
- UART, TX, RX
- 1 pps Timepulse LED Anzeige
Achtung, der Markt ist interessant und so gibt es einen weiten Angebotsbereich dieser preiswerten GPS-Rx-Boards aus CN.
Was wirklich unter der Haube des Modules steckt, läßt sich letztlich im vollem Umfang nur durch Entfernen selbiger vollständig
klären.
Ein ublox Label ist schnell gedruckt und solange nur die wesentlichen Empfangsdaten benötigt werden gibt es sehr variantenreiche
Lösungen.
NEO-6M ist ein heute schon betagtes Modell, könnte sein dass Restposten sehr günstig gehandelt werden. Wir schauen hier mit den
Augen der Board-Produzenten und die erhalten mit ihren hohen Stückzahlen einen deutlich niedrigeren Preis als Otto-Normal-Verbraucher
mit seinem einen Stück.
Da das NEO-6M Board sehr gut am Markt eingeführt ist, kommt es unter NEO-6M gelabelten Modulen mitunter auch zur Verwendung von
ublox 5 und ublox 7 Chips. Aber auch chinesische Chips werden eingesetzt, wie zum Beispiel der AT6558.
...
Alles Fake?
Ja, was wird eigentlich gefakt? In der Regel das GPS-RX-Modul z.B ublox NEO-6M.
Welche varianten kann man bei Kauf erwarten?
1. Der Board-Hersteller verwendet ein original NEO-6M Modul, d. h. dies Modul käme vollumfänglich von ublox!
Das Module kommt dann durch den Hersteller auf seinem Breakout Bord zum Einsatz. Wo liegt die Gewinnspanne?
2. Das NEO-6M -Module ist gefakt, der Boardhersteller verwendet nur den original ublox Chip 6 und die weiteren Komponenten
des Modules werden hinzugefügt. Damit wäre die Verwendung eines ublox Modul-Labels das Board schon ein Fake-Produkt.
ublox kennt die Situation und hat sich unter anderem hier geäußert.
Counterfeit products and u‑blox brand misuse by ublox
fake or real Neo6m
3. Der Boardhersteller verwendet alternative Chips wie ublox 5, ublox 7 oder gar AT6558 aus CN
Google ublox+neo+6+fake
TIMEPULSE 3 O Timepulse Signal Configurable
Timepulse signal (one pulse per second by default). Leave open if not used.
"u-blox GPS receivers include a Timepulse function providing clock pulses with configurable duration and frequency.
The UBX-TIM-TP message provides time information for the next pulse, time source and the quantization error of the output pin. "
In order to get the best timing accuracy with the antenna, a fixed and accurate position is needed.
Once the receiver is in timing mode, the dynamic model does not influence the timing accuracy.
- 31.24.3 Get/Set TimePulse Parameters
Google ublox timepulse frequency setup
- softrock40/search?q=neo-6
- Re: Really cheap reference receiver [1 Attachment]
by Warren Allgyer 9V1TD
Wer weiß schon was wirklich drin ist?
- MIC5219, 500 mA Peak Output LDO Regulator Markierung LG33
- Bodenabschirmung entfernt
Lieferung: zwischen Do, 13. Feb. und Di, 25. Feb.
Descriptions: Using the NEO-7M module , comes with high gain active antenna
Supports GPS GLONASS ( Russian navigation system )
BaudRate: 9600
Come with IPX interface, you can connect many other active antenna
Built- in rechargeable backup battery , can be powered down to save ephemeris data to achieve hot start
Features:
Interface features :TTL level compatible with 3.3V/ 5V systems
Reception characteristics : 56 channels , GPS L1 (1575.42Mhz) C/A code , SBAS:WAAS / EGNOS / MSAS Positioning accuracy : 2.5mCEP (SBAS: 2.0mCEP)
Update rate :Maximum 10Hz ( default 1HZ)
Acquisition Time : Cold start : 27S ( fastest )
Hot start : 1S Tracking Sensitivity : -162dBm
Acquisition sensitivity ( cold start ): -148dBm
Oscillator : TCXO (+/- 0.5PPM) Falsche technische Angaben, ein NEO-7M verwendet nur einen XO!
Communication Protocol : NMEA ( default ) / UBX Binary
Serial communication baud rate : 9600
Speed limit : 500m / s
Height restriction : 50000m
Working temperature : -40 C to 85 C
Operating voltage : 2.7V-5.0V (VCC pin input )
Working Current : 35mA
TXD / RXD Impedance: 510 ohm
Connection instructions: (take MCU for example )
VCC: pick 3.3V / 5V
GND: to GND
TXD: pick MCU.RX
RXD: pick MCU.TX
PPS: pick MCU.IO clock pulse output ( do not connect )
Useful link:
Connecting a Parallax GPS module to the Arduino: http://playground.arduino.cc/
Tutorials/GPS Arduino
TinyGPS Library:
- http://arduiniana.org/libraries/tinygps/
- http://arduiniana.org/libraries/tinygpsplus/
- Package Contains:
1pc x NEO-7M GPS Module with antenna Free gift (USB to TTL, CH340G chip) "
Geliefert wurde eine Baugruppe mit einem Fake-Modul!
- Berrybase
- generating a Google maps url
-
- logic analyzer
Make: 2013/arduino_gps/microcontroller_pack.pdf
Flight Controller NEO-M8N GPS Module Arduino EEPROM APM 2.5 Antenna
- "From u-blox-6 to u-blox-8 the TimePulse configuration message have been changed:"
- "For u-blox M8 receivers the time pulse output is now aligned to UTC by default rather than GPS Time as implemented in u-blox 7"
-> u-blox 8 / u-blox M8 Receiver Description Including Protocol Specification
-> GPS-based Timing Considerations with u-blox 6 GPS receivers Application Note
- LEA-6T
- mit dem Chip CP2102N
- schnittstellen, UART, USB. 2.0
- Abmessungen: 21,2 x 15,6 x 6 mm
- Bild
- mitgeliefert wird eine Lötstiftleiste
- Anwendung: Verbindung und Kommunikation zwischen seriellen Schnittstellen
- Verbindung des Laptop, PC, Rechners mit USB 2.0 Anschluß und einer seriellen Schnittstelle UART eines Gerätes, z.B. GPS-RX NEO-6M
A simple USB to serial converter with selectable voltage through a jumper.
Specifications: 3.3V-5V TTL voltages Converts TTL logic levels to computer RS232 levels Power supplies: 5V, 3.3V, GND (min) RX (3.3V-5V) TX (3.3V-5V)
- Downloads
- USB to Multiple UART Application

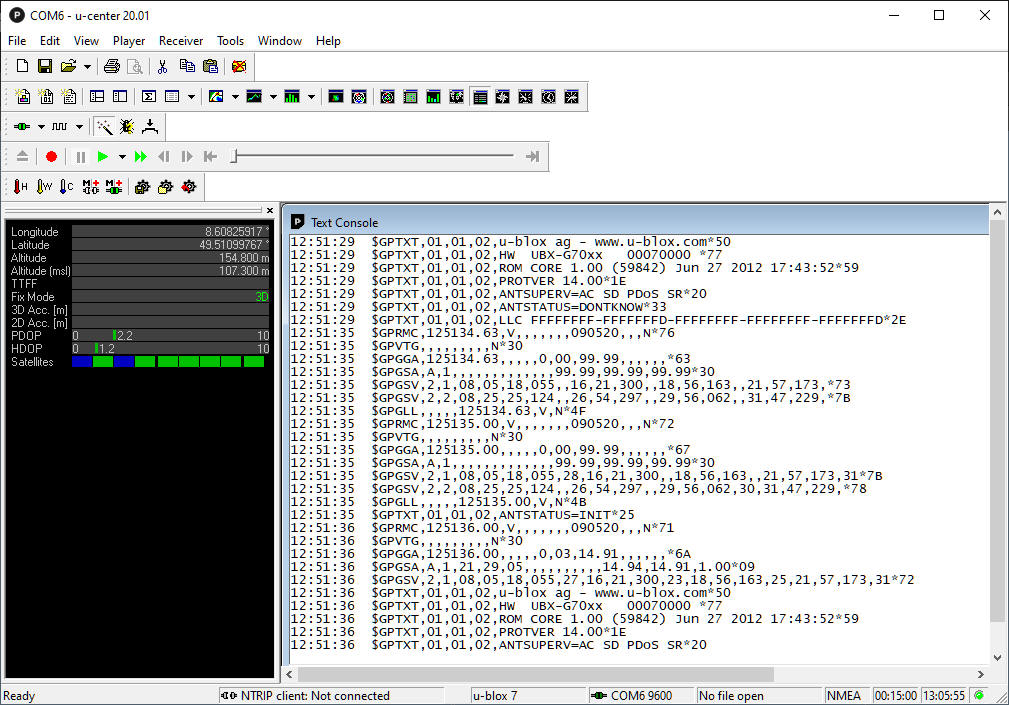

--> ublox u-center
- NAVILOCK
- verwendet wird ein u-blox UBX-G7020-KT GPS PPS Engine Chip
- Bilder, zeigen auch einen Blick aus Innenleben des Moduls
- Datenblatt [DE], [EN]
- Handbuch
0.25 Hz to 1 kHz 0.25 Hz to 10 MHz
u-blox 6 receivers provide one or two (e.g. LEA-6T) TIMEPULSE pins delivering a Timepulse (TP)
signal with a configurable pulse period, pulse length and polarity (rising or falling edge). Check
the product data sheet for detailed specification of configurable values."
- Die ublox GPS-RX NEO-6M, NEO-7M, NEO-M8M, ... als Signalgenerator
48-MHz-NCO wird mit GPS synchronisirt
- Auslassen oder hinzufügen von Impulsen
- Jitter
- 48 MHz entsprechen einer Periodendauer von 20,8333333333333... nS
- der Timepulse wird durch Teilung generiert
- Achtung, nicht ganzzahlige Teilerverhältnisse erzeugen zusätzlichen Jitter
FUNKAMATEUR 2021, H. 9, S. 710-711
- Beschreibung by AZ Delivery
"Dieses 20x4 LCD Modul mit einem integriertem HD44780 Controller ermöglicht die Darstellung
von 20x4 Zeichen in weißer Schrift auf blauem Grund.
- 4 Zeilen zu je 20 Zeichen
- Blaues Backlight / Hintergrundbeleuchtung
- Abmessungen: 98x60x12mm 5V Versorgungsspannung
Die Ansteuerung des Displays erfolgt beispielsweise über ein Arduino, Raspberry Pi, o.ä.
Der Anschluss des Display kann direkt an die GPIO Ports des z.B. Arduinos erfolgen.
Die Belegung der 16 Kontakte sieht wie folgt aus:
VSS: GND (Masse)
VDD: +5V Versorgungsspannung
V0: Kontrastspannung, diese kann zwischen 0V und 5V liegen
RS: Register, Auswahl 0:Befehlsregister 1:Datenregister
R/W: 1:Read/0:Write
Kontakte[Anschlüsse, mkn]
E: Enable
D0: Datenleitung
D1: Datenleitung
D2: Datenleitung
D3: Datenleitung
D4: Datenleitung
D5: Datenleitung
D6: Datenleitung
D7: Datenleitung
A: Anode der Hintergrundbeleuchtung
K: Kathode der Hintergrundbeleuchtung"
-
- muss auf das Display-PCB aufgelötet werden
- Reduktion der Verbindungsleitungen auf 4
- Datenblatt
- Arduino UNO Schematics
- Arduino Libraries
-
- Mein I2C-Display-Adapter geht nicht ...
- Kontrast-Einstellung
- Auswahl der Adresse
- Bibliothek i2cdetect von Mike Causer
- hilft die I2C-Adressen von angeschlossenen Modulen zu finden
- https://playground.arduino.cc/Main/I2cScanner/
- First Steps with the Arduino-UNO R3 and NANO | Maker, MakerED, Maker-Spaces, Coding | LCD1602-I2C | Tips
- Anpassung and NEO-6M [GY-GPS6MV2]gelingt
- Sekundenanzeige: Anzeige springt ab und zu, 1 Sekunde wird übersprungen, nur in der Anzeige
- entgegen dem Datenblatt ist auch 10 kHz möglich,
was ist eigentlich drin im Kästel chen mit dem
ublox-Aufkleber?
- Kommentare beachten!
- Kommentare beachten!
- Bild vom Innenleben
- http://www.microchip.com/wwwproducts/en/PIC18F24K50
- https://www.silabs.com/documents/public/data-sheets/Si5328.pdf
- https://www.u-blox.com/en/product/max-m8-series
- GPS RX: Max-M8
- TCXO
- Si5328C
- uBlox LEA-&T
- 74HC4046
- PC1
- Loop Filter 30s
- Schaltplan
- PLL
- NEO-6M
- Time: GPS-Time pus 1 Stunde
- Datumswechsel bei 24 Uhr überprüfen?
GPS-Monitoring
sGPSDO: NEO-M8M
Nutzung der SW: SoftwareSerial-Bridge-sGPSDO
- GPGGA und GLGGA
- GPGSA und GLGSA
- GPGSV und GLGSV
- es erfolgt keine Auswertung, wahrschein wegen der GN...Daten (ublox
NEO-M8M)
- UNO, LCD display 2*16, GPS-Rx
- schematic
- connection to logic analyzer
- output signal
- " Matt and I connected the GPS module to a Salae Logic analyzer.
The device rendered a nice output of the GPS signal and also automatically decoded the TTL protocol.
The device is pretty cheap ($149) and can save lots of time when debugging hardware projects. "
- Hardware Connection
- Auslesen der RAW Data
- code ino
- output serial monitor window
- Arduino s/w and sleep modes
- Milliwatt power meter by G3TCT; "schönes Projekt" mkn
- RF Powermeter - Precision V2 by DL2SBA
- DL2SBA’s milliwattmeter calibration by F6ITU
NEO-6
LEA-6T
Messung der ADEV
- NEO-M8N
- konfiguriert 10 MHz
-
- G3RUH - GPS Stabilised 10 MHz Oscillator Simple GPS Stabilised 10 MHz Oscillator
- PHD: EX-OR, REF:10 kHz
- Comparing the performance of 17 different GPSDOs
Connor Winfield has an application note that actually includes a schematic for a D/A trimmed oscillator. "
- Supply Noise Effect on Oscillator Phase Noise by TI
ATTiny
- Schematic
STABLE 32
- Frequency Stability Analysis Program from the IEEE UFFC web site.
- Handbook of Frequency Stability Analysis, NIST Special Publication 1065
- www.LeapSecond.com
GPS, NEO und ARDUINO NANO
UART-Monitoring
- Februar 2020, geliefert by AZ-Delivery
- LED blinkt rot
NEO-6M GY-GPS6MV2 69202068038 - keine Funktion?
- kein 1 pps-Signal(kein Blinken der LED), Stromaufnahme bei 5 V 100 mA, gepulst teilweise 50mA
- Tx sendet Datendiagramme - nach ca 5 Minuten 1 pps unter Nutzung einer Fensterantenne
- Stromaufnahme: 51-61 mA -
- Programmierung nicht möglich
??:??:?? $GPTXT,01,01,02,HW UBX-G5xxx 00040005 FFF9FFFFp*14
??:??:?? $GPTXT,01,01,02,ROM CORE 5.00 (28483) Jun 6 2008 14:45:11*40
??:??:?? $GPTXT,01,01,02,ANTSUPERV=AC SD PDoS SR*20
??:??:?? $GPTXT,01,01,02,ANTSTATUS=DONTKNOW*33
??:??:?? $GPTXT,01,01,02,ANTSTATUS=OK*3B
UBX5_Module_EOL
u-blox 5 modules
Achtung, diese Aussage bezieht sich auf die genannten vier Module!
Bestand am 01.05.2020: 10 Stück, um 17:47 Uhr
NEO-6M
- Fensterantenne über das mit bestellte Adapterkabel angeschlossen kein Erfolg
- gleiches Verhalten wie NEO-6M GY-GPS6MV2 69202068038
13:54:51 $GPTXT,01,01,02,u-blox ag - www.u-blox.com*50
13:54:51 $GPTXT,01,01,02,HW UBX-G5xxx 00040005 FFF9FFFFp*14
13:54:51 $GPTXT,01,01,02,ROM CORE 5.00 (28483) Jun 6 2008 14:45:11*40
13:54:51 $GPTXT,01,01,02,ANTSUPERV=AC SD PDoS SR*20
13:54:51 $GPTXT,01,01,02,ANTSTATUS=DONTKNOW*33
NEO-7-Modul, leider ein kompletter Fake
gekauft bei einem spanischem ebay-Händler im Febr. 2020
12:59:23 $GPTXT,01,01,02,MA=CASIC*27
12:59:23 $GPTXT,01,01,02,HW=ATGM332D,0070701111251*1C
12:59:23 $GPTXT,01,01,02,IC=AT6558-5N-31-0C500000,JZ7D17K-D1-007399*30
12:59:23 $GPTXT,01,01,02,SW=URANUS4,V4.3.0.5*18
12:59:23 $GPTXT,01,01,02,TB=2017-01-10,17:43:15*4B
12:59:23 $GPTXT,01,01,02,MO=GB*77
12:59:23 $GPTXT,01,01,02,BS=SOC_BootLoader,V6.2.0.2*34
12:59:23 $GPTXT,01,01,02,CI=01B94154*04
12:59:49 $GNGGA,125948.660,4930.6555,N,00836.4821,E,6,05,1.3,111.0,M,0.0,M,,*7F
- GPS-Module-Atgm332D
NEO-8M
14:16:08 $GNTXT,01,01,02,HW UBX-M8030 00080000*60
14:16:08 $GNTXT,01,01,02,ROM CORE 3.01 (107888)*2B
14:16:08 $GNTXT,01,01,02,FWVER=SPG 3.01*46
14:16:08 $GNTXT,01,01,02,PROTVER=18.00*11
14:16:08 $GNTXT,01,01,02,GPS;GLO;GAL;BDS*77
14:16:08 $GNTXT,01,01,02,SBAS;IMES;QZSS*49
14:16:08 $GNTXT,01,01,02,GNSS OTP=GPS;GLO*37
14:16:08 $GNTXT,01,01,02,LLC=FFFFFFFF-FFFFFFED-FFFFFFFF-FFFFFFFF-FFFFFFFD*2E
14:16:08 $GNTXT,01,01,02,ANTSUPERV=AC SD PDoS SR*3E
14:16:08 $GNTXT,01,01,02,ANTSTATUS=DONTKNOW*2D
14:21:11 $GPTXT,01,01,02,HW UBX-G60xx 00040007 FF7FFFFFp*53
14:21:11 $GPTXT,01,01,02,ROM CORE 7.03 (45969) Mar 17 2011 16:18:34*59
14:21:11 $GPTXT,01,01,02,ANTSUPERV=AC SD PDoS SR*20
14:21:11 $GPTXT,01,01,02,ANTSTATUS=DONTKNOW*33
12:17:34 $GPTXT,01,01,02,HW UBX-G70xx 00070000 FF7FFFFFp*76
12:17:34 $GPTXT,01,01,02,ROM CORE 1.00 (59842) Jun 27 2012 17:43:52*59
12:17:34 $GPTXT,01,01,02,PROTVER 14.00*1E
12:17:34 $GPTXT,01,01,02,ANTSUPERV=AC SD PDoS SR*20
12:17:34 $GPTXT,01,01,02,ANTSTATUS=DONTKNOW*33
Google sucht den ausgelesenen HW Schlüssel
neo wg Christian Technikshop
NEO-6M HW GPS6MV2 24242943862 HW-248
$GPTXT,01,01,02,u-blox ag - www.u-blox.com*50 $GPTXT,01,01,02,HW UBX-G60xx 00040007 FF7FFFFFp*53 $GPTXT,01,01,02,ROM CORE 7.03 (45969) Mar 17 2011 16:18:34*59
$GPTXT,01,01,02,ANTSUPERV=AC SD PDoS SR*20
Lieferung:
NEO-6M HW GPS6MV2 xxxxx HW-248
12:51:29 $GPTXT,01,01,02,u-blox ag - www.u-blox.com*50
12:51:29 $GPTXT,01,01,02,HW UBX-G70xx 00070000 *77
12:51:29 $GPTXT,01,01,02,ROM CORE 1.00 (59842) Jun 27 2012 17:43:52*59
12:51:29 $GPTXT,01,01,02,PROTVER 14.00*1E
12:51:29 $GPTXT,01,01,02,ANTSUPERV=AC SD PDoS SR*20
12:51:29 $GPTXT,01,01,02,ANTSTATUS=DONTKNOW*33
12:51:29 $GPTXT,01,01,02,LLC FFFFFFFF-FFFFFFFD-FFFFFFFF-FFFFFFFF-FFFFFFFD*2E
12:51:35 $GPRMC,125134.63,V,,,,,,,090520,,,N*76
12:51:35 $GPVTG,,,,,,,,,N*30
09:16:52 $GNTXT,01,01,02,HW UBX-M8030 00080000*60
09:16:52 $GNTXT,01,01,02,ROM CORE 3.01 (107888)*2B
09:16:52 $GNTXT,01,01,02,FWVER=SPG 3.01*46
09:16:52 $GNTXT,01,01,02,PROTVER=18.00*11
09:16:52 $GNTXT,01,01,02,GPS;GLO;GAL;BDS*77
09:16:52 $GNTXT,01,01,02,SBAS;IMES;QZSS*49
09:16:52 $GNTXT,01,01,02,GNSS OTP=GPS;GLO*37
09:16:52 $GNTXT,01,01,02,LLC=FFFFFFFF-FFFFFFED-FFFFFFFF-FFFFFFFF-FFFFFFFD*2E
09:16:52 $GNTXT,01,01,02,ANTSUPERV=AC SD PDoS SR*3E
09:16:52 $GNTXT,01,01,02,ANTSTATUS=DONTKNOW*2D
09:16:52 $GNTXT,01,01,02,PF=3FF*4B
09:29:06 $GPTXT,01,01,02,HW UBX-G70xx 00070000 *77
09:29:06 $GPTXT,01,01,02,ROM CORE 1.00 (59842) Jun 27 2012 17:43:52*59
09:29:06 $GPTXT,01,01,02,PROTVER 14.00*1E
09:29:06 $GPTXT,01,01,02,ANTSUPERV=AC SD PDoS SR*20
09:29:06 $GPTXT,01,01,02,ANTSTATUS=DONTKNOW*33
09:29:06 $GPTXT,01,01,02,LLC FFFFFFFF-FFFFFFFD-FFFFFFFF-FFFFFFFF-FFFFFFF9*53
09:29:21 $GPRMC,092920.50,V,,,,,,,210620,,,N*7F
Was ist drin oder was ist nicht drin?
GPS Neo-6m NEO-7M NEO-8M Positioning Module Development Board für Arduino STM32 C51 51 MCU Mikrocontroller
Fotos: DL6SW$GNTXT,01,01,02,HW UBX-M8030 00080000*60
$GNTXT,01,01,02,EXT CORE 3.01 (d189ff)*68
$GNTXT,01,01,02,ROM BASE 3.01 (107888)*25
$GNTXT,01,01,02,FWVER=ADR 4.11*53
$GNTXT,01,01,02,PROTVER=19.10*11
$GNTXT,01,01,02,MOD=NEO-M8L-0*65
$GNTXT,01,01,02,FIS=0xEF4015 (100111)*58
$GNTXT,01,01,02,GPS;GLO;GAL;BDS*77
$GNTXT,01,01,02,SBAS;IMES;QZSS*49
$GNTXT,01,01,02,GNSS OTP=GPS;GLO*37
$GNTXT,01,01,02,LLC=FFFFFFFF-FFFFFFFF-FFFFFFFF-4FFFFF7E-FFFFFF49*20
$GNTXT,01,01,02,ANTSUPERV=AC *00
$GNTXT,01,01,02,ANTSTATUS=DONTKNOW*2D
$GNTXT,01,01,02,PF=3F7*3A $GNRMC,,V,,,,,,,,,,N*4D
$GNVTG,,,,,,,,,N*2E
$GNGGA,,,,,,0,00,99.99,,,,,,*56
$GNGSA,A,1,,,,,,,,,,,,,99.99,99.99,99.99*2E
$GNGSA,A,1,,,,,,,,,,,,,99.99,99.99,99.99*2E
Zwei Antennen und welche von Beiden ist aktiv?
Quelle: ublox
Quelle: Internet, AnbieterDie externe Antenne SMA wird über L1 gleichstrombespeist.
Es könnte sein, dass über C2 die andere Antenne angekoppelt wird, welche offensichtlich U2 als LNA verwendet. Sollte dies so sein, dann wäre ein Abtrennen der Huckepack-Antenne durch Auslöten von C2 denkbar.
Oder wird die passive Antenne plus LNA U2 deaktiviert bei einem Stromfluss zur aktiven Antenne?
20:17:34 $GNTXT,01,01,02,HW UBX-M8030 00080000*60
20:17:34 $GNTXT,01,01,02,EXT CORE 3.01 (16559b)*60
20:17:34 $GNTXT,01,01,02,ROM BASE 2.01 (75331)*19
20:17:34 $GNTXT,01,01,02,FWVER=ADR 4.00*53
20:17:34 $GNTXT,01,01,02,PROTVER=19.00*10
20:17:34 $GNTXT,01,01,02,MOD=NEO-M8L-0*65
20:17:34 $GNTXT,01,01,02,FIS=0xEF4015 (100111)*58
20:17:34 $GNTXT,01,01,02,GPS;GLO;GAL;BDS*77
20:17:34 $GNTXT,01,01,02,SBAS;IMES;QZSS*49
20:17:34 $GNTXT,01,01,02,GNSS OTP=GPS;GLO*37
20:17:34 $GNTXT,01,01,02,LLC=FFFFFFFF-FFFFFFFF-FFFFFFFF-4FFFFF7E-FFFFFF49*20
20:17:34 $GNTXT,01,01,02,ANTSUPERV=AC *00
20:17:34 $GNTXT,01,01,02,ANTSTATUS=OK*25
20:17:34 $GNTXT,01,01,02,PF=3F7*3A
20:17:34 $GNTXT,01,01,02,ANTSTATUS=INIT*3B
UBX-13003221
HUAWEI LEA6T-2 1pps Timing GPS module WD22UGRC
Achtung: Info für LEA-5T Module!
Info für LEA-5T
Module!
Testaufbau- Buchsenleiste mit DuPont-Stiftdrähten verdrahtet
- für den 1 pps-Anschluß ist ein Dupont-Draht mit einer Buchse geplant
- Bread-Board
- USB-UART-Interface 3,3 V
- GPS-Antenne Trimble
- Der im Bild dargestellte Netzteiladapter HW-131 kommt nicht zum Einsatz
Inbetriebnahme und Testen erfolgt mit dem ublox u-center
Hardware-Abfrage via ubx
- RES SMT 360
- https://www.dhgate.com/product/resolution-smt-gps-carrier-board-trimble/206950867.html
- Model: LEA-5T-0-003
- Mehrere Nachbauten des GPSDO verliefen diesbezüglich ohne Probleme.
- Das Netz berichtet schon lange darüber, eigene Erfahrungen bei Ebay wurden anders gedeutet und gehändelt, aber nun von einem deutschen Händler aus Berlin plötzlich 5 Stück nicht funktionierender GY-GPS6MV2( mit NEO-6M)?
- Stromaufnahme 100 mA, pulsieren, 50 mA, uups die 1 pps LED blinkt
- .......
- http://www.icofchina.com/
AT6558
- Schaltbild
- "ATGM336H-5L ist ein GPS-Einzelsystem-Positionierungsmodul.
ATGM336H-5L basiert auf dem vom Unternehmen unabhängig entwickelten Einzelchip AT6558
und verfügt über unabhängige Rechte an geistigem Eigentum.", so die Übersetzung ohne Gewähr.
-"ATGM332D kann die GPS-Module der NEO-Serie von U-blox direkt ersetzen.
Die Hauptschnittstellensignale sind Pin-Pin-kompatibel und haben die gleichen Befestigungslöcher."
GPS Antenne
- sehr informativer Überblick
Product Summary
Datenblatt
Frequency 1575 ± 3 MHz
VSWR max. 2
Bandwidth min. 2 0 MHz
Impedance 50 Ohm
Peak gain 4 dBi C min. (on 7cm x 7cm ground plane)
Gain coverage - 4 dBi C at – 90° 90° (over 75% volume)
Polarization RHCP
Amplifier gain typ. 2 9 dB (without cable)
Noise figure typ. 0 . 9 dB
Output VSWR max. 2.0
DC Voltage 2.7 V DC to 5.5 V DC
DC Current typ 8.5 mA, 4.5 mA
Table 12 : Antenna electrical specifications "
Technische Daten: GPS-aktive Antenne mit SMA-Stecker, Länge: 3 Meter
Mittenfrequenz : 1575,42MHz-3 MHz / 1575,42MHz + 3 MHz
LNA Gewinn (ohne Kabel): 25dB
Rauschzahl :
V.S.W.R:
Gleichstrom : 10 mA
Max Gehäuse: schwarz
ArbeitsTemp: -40C ~ + 85C
Spannung: 3 ~ 5V
Lieferumfang: GPS Aktivantenne mit SMA Anschluss"
Anbieter: Raithel Marco & Raithel Daniel GbR
- Frequenz: 1575,42 MHz
- Betriebsspannung: 3 V-5V
- Stromaufnahme:
- SMA-m, Wínkel-Stecker
- weitere technische Daten sind nicht bekannt
- Bestellt:
Erhalten. 32.12.2020
- Funktionsfähigkeit: überprüft, Vergleich mit anderen Antennen-> OK
- Neugier: was ist unter dem Aufkleber, in einer Gehäusevertiefung ein runder Magnet!
- Kennzeichnung: GPS ANTENNA
- Frequenz: 1575,42 MHz
- Betriebsspannung(Voltage): 3 V-5V
- Stromaufnahme: keine Angabe
- SMA-m-Stecker
- S.Y. information tech. co. ltd Link ???
2,56€ plus Versand 0,98 €, 1.1.2021
3m 28dB Gain 1575.42MHz Antenne Auto GSM GPS Pilz Autoantenne Navi Cable SMA SMB
Product Description: 3M Male GPS Active Antenna Aerial Connector Cable Help your GPS to get stronger signal Picks up your position rapidly
Easy to install: this antenna has a magnetic base which can adhere to any metal surface
Ready to plug in and use
Specification: Connector: Male
Frequency Range: 1575.42MHz
Voltage: 3~5V DC current: 10mA Max
Polarization: Circular (RH)
LNA Gain (Without cable): 28dB typ. Noise Figure: 1.5dB typ. Operating Temperature (Deg.C) -45~+85
Storage Temperature (Deg.C) -50~+90 Humidity: 100% Weatherproof: Yes
Cable length: 3 meters
Size: 45 x39 x13 mm (main unit)
Package includes: 1x GPS Antenna
Verbesserung des Empfanges
Suche via Bilder
- sehr informativer Überblick

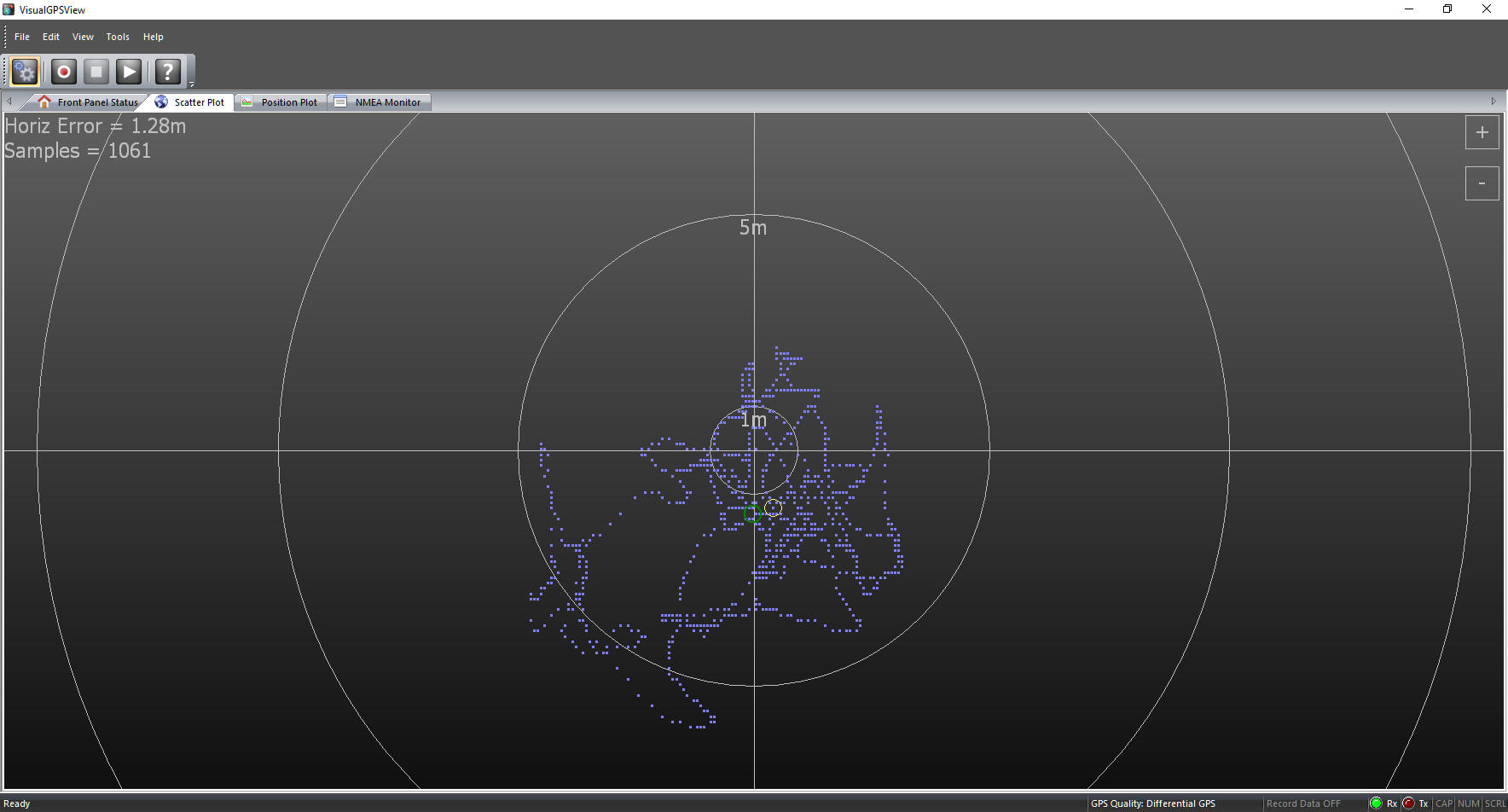

Tools
- Research and Development of Precise Positioning Technology by Global Navigation Satellite System
- Ergänzung im Download-Bereich zum Heft des FUNKAMATEUR
- "Arduino-Sketch zum Beitrag
"GPS zur Synchronisierung der Systemzeit eines PC"
pe3es_gps-zeit.zip (400 KB)"
- u.a. GPS-RX NEO-6M
- es wird nicht der 1 pps-Timepuls verwendet
- Auswertung der GPS-RX-Daten über UART-Schnittstelle
- "GPS2Time - a means of sync-ing your computer clock using a GPS Receiver"
by Bernd Albrecht, März 22, 2021
- https://github.com/DFRobot/DFRobot_SIM808
- Teil 2
- Teil 3
