Der MD 8008 wird Elf März 2014
Der MD 8008 wird Zehn, März 2013

Mein MD 8008 hat im Jahre 2014 einen "Infarkt" erlitten. Die bereitgestellten Informationen werden nicht mehr aktualisiert.

Vielen Dank für ihr Interesse.





ALDI PC MD 8008
MEDION® Titanium MD 8008

  Noch kein DSL-Anschluß?

Meine Empfehlung ---> 1&1 DSL



Verkaufstag im ALDI Süd: 26. März 2003, Preis: 1179,00 EURO

Medion bietet den Rechner im Januar/Februar 2004 für 899 EURO im Online-Shop an, bestückt mit zwei Festplatten
 (120 GB und 40 GB).

Wie hoch ist der  Marktwert des MD 8008 heute? http://search.ebay.de/md-8008

Diskussionsforen zum Aldi PC MD8008 findet man unter:

Discountfan.de ---> PC's und Notebooks   Peripherie   Software   WWW & Netzwerke
computist ---> Test Pentium 4 mit 2,6 GHz
PCPr@xis networld
Der neue ALDI-PC 2003

PC-Welt Forum    Billig-PCs von Aldi und Co.    Forum Explorer: Bearbeiten -> Suchen MD 8008

Google-Suche de.alt.fan.aldi        Search: MD 8008 or MD8008

Was findet Google über den MD 8008 im Internet?    MD 8008    MD8008



Tests

ZDNet DE Produkte & Tests- Desktop-PCs- Medion Titanium MD 8008
PC-WELT Aldi-PC- Medion Titanium MD 8008 XL

Chip.de  Das bringt der neue Aldi PC ab 23. März

Computer-Nachrichten.de

ALDI-PC Medion MD8008 Test  by www.hardware.info (NL)

Computer Bild Test MD 8008

ALDI-PCXL Titanium MD 8008

PC Magazin: Aldi Medion Titanium MD 8008

ALDI MEDION TITANIUM MD 8008
Download- Excel Datenblatt

Medion's Referenz: Computerbild März 2003


Hardware

Motherboard

MD 5000 (Rev. 1.2)

Dieses Motherboard wird in verschiedenen Versionen und mit unterschiedlichen PC-Komponenten in mehreren Medion-PC's verwendet.
Version 1.0 wurde im ALDI PC MD 8000 im November 2002 verwendet.
Neues Board des MD 8008 => MD 5000 (Rev 1.2).
Eine ausführliche Beschreibung ist als pdf-File auf der Festplatte des PC's abgelegt.
Testtool auf der msi Homepage, downzuloaden als ZIP Datei betitelt >>hyper-threading technology readiness tool
Overclocking--->fr

Intel's Hyper-Threading Readiness Tool, Version 1.2. Download von MSI Deutschland: http://www.msi-computer.de/download/ht-support.zip
Natürlich sind die Ergebnisse negativ, da der Prozessor kein HT unterstützt.

Des weiteren auch in Media Markt PC's enthalten, OEM-Produkt für Hewlett Packard A9...

Hersteller MSI MS-6701
OEM Produkt für Medion, wird in zahlreichen Medion-PC's eingesetzt, wird auf der  MSI Web-Seite nicht erwähnt und nicht unterstützt. Hier ist man auf MEDION's Unterstützung angewiesen.

ALDI als Verkäufer benennt MEDION als Service-Partner.

MSI bietet ein Motherboard mit Sockel 478 und SIS648 648 Max (MS-6585 v1.x) mit 6xPCI,1xAGP / 3xDDR DIMM / @400/533MHz / ATX , siehe auch hierzu tom's hardware.  ---> Preiswerte Pentium-4-Plattformen: Fünf Motherboards mit SiS648-Chipsatz

Sockel 478



CPU

Intel® Pentium® 4 Prozessor
•  2,6 GHz Taktfrequenz
•  FSB: 400 MHz
•  512 KB Second Level Cache



SIS 648

3 PCI Steckplätze, wovon einer durch das TV-RADIO-Modem-Modul belegt ist. Die Medion spezifische TV-RADIO-Modem-Modul-Schnittstelle (Blau markiert) bedient das Modem und das TV-Radio-Modul. Die Kombination kompensiert ein wenig die geringe Anzahl von zwei verfügbaren PCI-Slots.

Die ALDI-Werbung betont, daß die "Grafik aufrüstbar durch APG8x Steckplatz" ist und läßt sie den Schluß zu daß die Grafikkarte APG8 nicht beherrscht? Wieso? Nein, sicherlich soll auf die zukunftsträchtige Schnittstelle verwiesen werden.



FIREWIRE IEEE 1394 1x Front, 2x Rückseite
DOLBY DIGITAL 6-Kanal Audio für das digitale Heimkinoerlebnis mit optimalem Klang
DSL & Network Ready Netzwerkcontroller on Board
10/100 MBit Fast-Ethernet
USB 2.0 UNIVERSAL SERIAL BUS 5 x USB 2.0 (3x Front, 2x Rückseite)



Motherboard

Hersteller Medion   OEM MSI
Motherboard MD-5000 M-ATX Rev 1.2     --->   ATX Specification v2.2
OEM-Hersteller MSI Micro-Star International, Inc.
Produkt-Code MSI MS-6701   Layout des Mainboards
Version 1.2
Bios-Version Award v6.00PG

AwardBIOS
  Index of Setup Fields for AwardBIOS   PhoenixBIOS/AwardBIOS Documentation    Award BIOS Setup Utility - Generic
  Bios W6701M7 V2.09 012203, Auslieferungszustand
CPU Intel Pentium 4  up to 3.066 GHz, Sockel 478
FSB 400/533 MHz
Chip-Set North Bridge SiS 648,  South Bridge SiS 963
Source: SiS

  größere Darstellung

SiS Chipset Identification Online Utility

Arbeitsspeicher 2x 184 pins DDR DIMM 266/333MHz, max. 2GByte

DDR-333 (PC2700) ermöglicht Übertragungsraten bis zu 2,7 GBit pro Sekunde

Steckplätze 3x PCI (davon ein PCI-Combo-Slot), 1xAGP 8x
Netzwerk LAN 10/100MBit/s Realtek RTL8201BL oder RTL8201BL

Der RTL8201BL dient als Netzwerk Interface Adapter.

IEEE1394 realisiert durch die South Bridge SiS 963 und den Firewire-Controller FW803

Agere Systems  1394 Products   Datenblatt: FW803    FW803
IEEE 1394 Interface, Firewire-Controller FW803
- 3 IEEE1394/Firewire-Ports können bedient werden (2* rückseitig, 1* Frontseite)
- 100/200/400 MBit/s

1394 Trade Association

ExtremTech   FireWire—the Consumer Electronics Connection

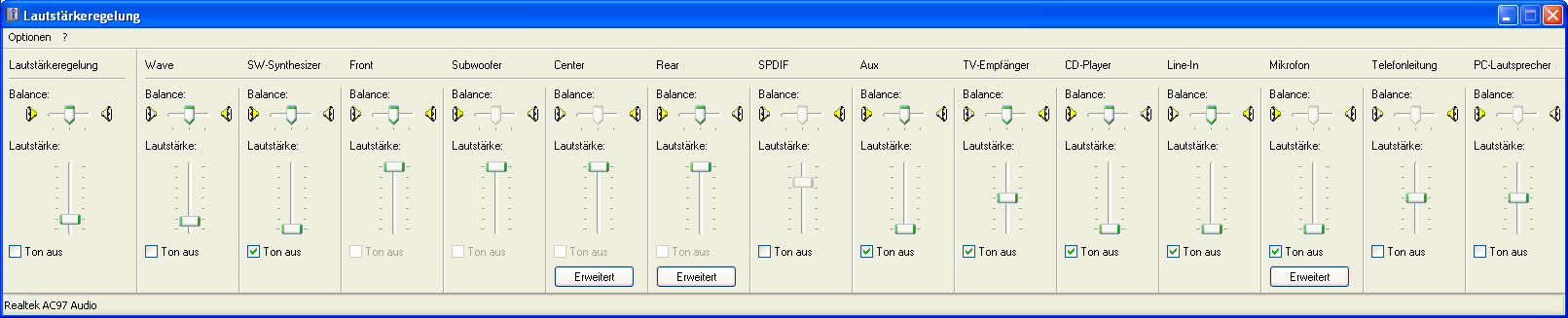

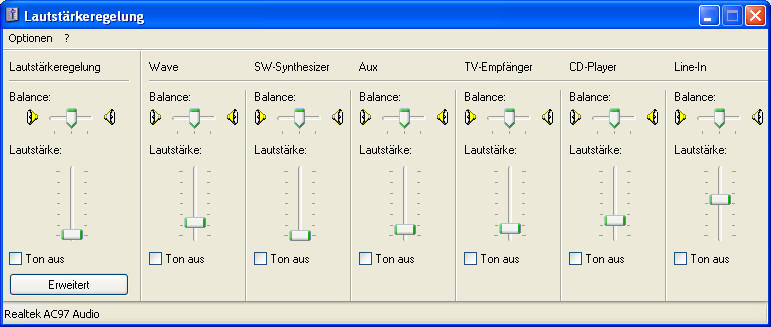

Audio 5.1 Sound On Board (Analog+SPDIF)
Realtek ALC650  oder ALC650  ftp://ftp3.realtek.com.tw/pc/ac97/   6 Kanal Sound, AC97 Sound

Der Schaltkreis ALC650 ist die Soundkarte on Board und für Otto-Normal-Verbraucher ausreichend.

- High performance CODEC with high S/N ratio (>90 dB)
- 18-bit ADC and 20-bit DAC resolution
- Compliant with AC’97 2.2 specifications
- 18-bit stereo full-duplex CODEC with independent and variable sampling rate
- 4 analog line-level stereo inputs with 5-bit volume control: LINE_IN, CD, VIDEO, AUX
- 2 analog line-level mono inputs: PC_BEEP, PHONE_IN
- Mono output with 5-bit volume control
- Stereo output with 5-bit volume control
- 6 channel slot selectable DAC output for multi-channel applications
- One standard MIC input, and one dedicated Front-MIC input for front panel applications (software selectable)
- LINE Inputs shared with surround output; MIC1 and MIC2 shared with Center and LFE    output
- 2 MIC inputs, which are software selectable
- Power management capabilities
- 3D Stereo enhancement
- Embedded 50mW/20ohm OP at front LINE output
- External amplifier power down capability
- Digital S/PDIF output  Digital S/PDIF input. (ALC650 Rev. E or later)
- No external crystal/clock required
- Supports 1 general purpose I/O pin
- Power supply: Digital:3.3V; Analog: 5V/3.3V
- Standard 48-Pin LQFP Package

Mixer Block Diagram of Analog Data Path (Source REALTEK)



Weitere IC's auf dem Motherboard Winbond W83697HF realisiert verschiedene I/O Schnittstellen und auch das Hardware Monitoring.  PR
LPC (Low Pin Count) Interface
Schnittstellen
- GAME-Port
- MIDI-Port
- Floppy-Disk-Controller
- 2 UART's, serielle Schnittstellen (Ports)
- Printerport
- Flash-ROM-Interface
- Hardware-Monitoring
- etc.

Anschlüsse des Motherboards Rückseitige Anschlüsse
  1 x PS/2-Maus
  1x Seriell
  1x Parallel (Drucker)
  2x IEEE1394, plus ein weiterer interner Anschluß auf dem Motherboard
  5x USB 2.0 (2 * auf der Rückseite zugänglich), 3 * vorn auf dem Motherboard, intern verbunden mit ConnectXL genutzt)
USBMan.com ---> SiS USB Guide --> http://www.usbman.com/WebDrivers/
Audio-Rückseite Mikrofon-In und Line-In
Audio-Rückseite 3 * Line-Out
Audio-digitaler Eingang (optisch) 1 x S/P-DIF-Eingang                  Sony/Philips Digital Interchange Format
Audio-digitaler Ausgang (optisch) 1 x S/P-DIF-Ausgang
LAN 1 x Ethernet 10/100

USB Übertragungsraten bis zu 480MBit/s, geeignete Abschlußgeräte vorausgesetzt

Anschlüsse des MD8008 5 x USB 2.0 (davon 3 x vorne); 3 x Firewire (davon 1 x vorne);  je 1 x S-VHS-Ein- und -Ausgang; je 1 x Composite-Video-Ein- und -Ausgang;
Form Factor M-ATX
Beschreibung Eine Beschreibung des Motherboard ist als pdf-File auf dem Rechner abgelegt.
Treiber

FAQ bei Medion



Diese FAQ hatte Medion vor der Umstellung des Downloadbereiches bereitgestellt. Stand: 13. April 2003



Medion
--> Treiber, Bedienungsanleitungen, FAQ
--> PC_allgemeines FAQ
--> Recovery & Piracy

Medion hat die ursprüngliche Gliederung der Treiber MD 8008, mit der Einführung der Zugangs-Identifikation, aufgegeben. Mit etwas Ausdauer kann auf einen Großteil des Bestandes über die Volltext-Suche zugegriffen werden. (28.02.2004)

1. Eingabe der Serien-Nummer des PC's:  z.B. 11120010140885

Medion: "Hier finden Sie alle Treiber und Updates, Anleitungen und FAQs für das von Ihnen angegebene Gerät."
Status: 28.02.2004 Die Zusammenstellung ist nicht komplett. Es fehlen verschiedene Treiber oder die aktuellsten Versionen. Und auch das früher vorhandene FAQ zum MD 8008 wird vermisst.

Die Windows XP Aktualisierungen sind ohnehin über Microsoft zu beziehen.

2. Volltext-Suche

Eingabe Ergebnis
8008 Fernbedienungs Software Medion X10 PC Fernbedienung, Power Cinema 2.0 Suite Update, Update Instant Copy 7
9600 Grafik-Treiber
9600 TX Grafik-Treiber
Radeon Grafik-Treiber
X10 Fernbedienung
MD 5000 BIOS
Realtek Sound Treiber
SiS Treiber
USB Cardreader
USB Power Cinema Reg. Patch
Cardreader MS 6982 Treiber
Pioneer Update Firmware
Power Cinema Updates
Power Cinema Power Director
Power Cinema Power Cinema Handbuch
Instant Update Instant Copy 7
Handbuch Handbuch Power Cinema 2.0 Suite

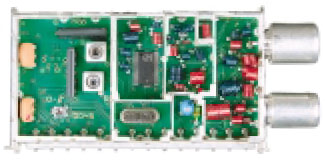

TV-Tuner TV Karten Treiber PC-Combo Modem/TV-Tuner CTX908 (7134-Chipset)
Modem Treiber
Fax Modem Treiber Creatix V9x DSP Data Fax Modem
Mainboard SiS AGP Port Treiber, BIOS Update, ...
IDE Power Director 2.5 SVRT Patch
IDE Power DVD 4.0 Patch, der die Deaktivierung des TV Anschlusses ermöglicht.
HDD Seagate HDD Error Codes Seatools
Patch zahlreiche
Maus MICROSOFT IntelliMaus®
UDMA SiS UDMA Treiber
MS 6982 Firmware
 Bedienungsanleitung
e Ganz Neugierige erhalten einen nahezu vollständigen Angebotsüberblick.
Zubehör Medion-Shop Zubehör   ---  PC-Multimedia --> PC-Systeme --> MD 8008 --> USB-Floppy, RAM, Software, TV-Karte



BIOS-Versionen des MD 5000 (MS-6701) Rev. 1.2

Auslieferung Bios W6701M7 V2.09 012203
1. Update   V2.12 040303 verwendete Version
2. Update   V2.14  09.07.2003    (habe ich nicht installiert)
3. Update   V2.16  19.05.2005 ATA Security Freeze Lock Update
4. Update   V2.18  12.10.2005 ATA Security Freeze Lock Update



Weitere Informationen

Hersteller Medion
Produkt Titanium MD 8008 XL
Modell PC MT6
Type MED MT 180A
Motherboard

MSI MD5000 (MS-6701) Rev 1.2

Eine unvollständige Beschreibung befindet sich auf der Festplatte des Rechners unter D:\Tools\Manuals. Warum gibt es keine deutsche Ausgabe? Die Beschreibungen der Setup-Einstellungen des BIOS und der AC97 Audiokonfiguration (Sound-Chip on Board) fehlen.

Die Beschreibung des Motherboards MSI MD5000 (MS-6701) Rev 1.0 (MD8000) finden Sie hier.

Teilweise hilft die deutschsprachige Dokumentation des Motherboardes 648 Max (MS-6585 v1.x) weiter. Allerdings verwendet dieses ein AMI-BIOS.

CPU Intel Pentium 4 2,60 GHz      Intel® Pentium® 4 Processor 2.60 GHz, 512K Cache, 400 MHz FSB Datenblatt
Der im Rechner befindliche Prozessor unterstützt kein Hyper-Threading.
Datasheet
Intel® Processor Identification Utility  piddeu03.msi 18.02.2005

Das Intel® Processor  Identification Utility erlaubt die Ermittelung einiger Schlüsselinformationen über den im Rechner verwendeten Prozessor, wie z.B. den Typ des Prozessors, der tatsächlichen und erwarteten Arbeitsfrequenz.

Ergebnisse zum MD 8008

Processor Spec Finder  Prozessordaten: 0F2737

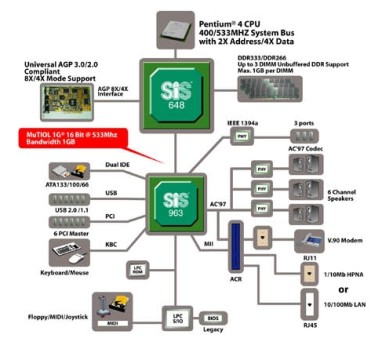

Chip-Set North Bridge SiS 648 System-Blockschaltbild (Quelle: SiS)
South Bridge SiS 963 System-Blockschaltbild (Quelle: SiS)

SiS Chipset Identification Online Utility

SiS Downloads Driver, etc.

FSB 400 MHz      Takt wird durch den eingesetzten Prozessor bestimmt.
Speicher

Original 512 MByte RAM SAMSUNG
M368L6423DTM
    Data Sheet    SPD
512 MB DDR333 MHz RAM ---> Data Sheets --> Unbuffered DIMM
Arbeitsspeicher 1 Modul
- erweiterbar (max. 2 GB)

MEDION Online-Shop 512 MB RAM Erweiterung ---> Zubehör

PC Speicher MD80 - 512MB

512MB DDR RAM PC333, Markenspeicher
Festplatte

Seagate ST3160021A, 152.626 MB (formatiert)
160 GByte Festplattenkapazität
Ultra ATA100 Interface
7200 U/Min

Model Number:ST3160021A
Capacity: 160 GByte
Speed: 7200 rpm
Seek time: 8.5 ms avg
Interface: Ultra ATA/100
Buffer: 2Mbyte

Cylinders
Heads:
Sectors:

1023
256
63

Specification file: Specification   ST316002.1A
Configuration
  Product Manual   Installation Guide

Barracuda
7200.7
Model: ST3160021A
Firmware: 3.04

SeaTools Diagnostic Suite is Seagate's exclusive disc drive diagnostic software designed to troubleshoot most Seagate hard drive issues.

Temperaturauswertung der Festplatte ist möglich.
SMART Aktivierung BIOS

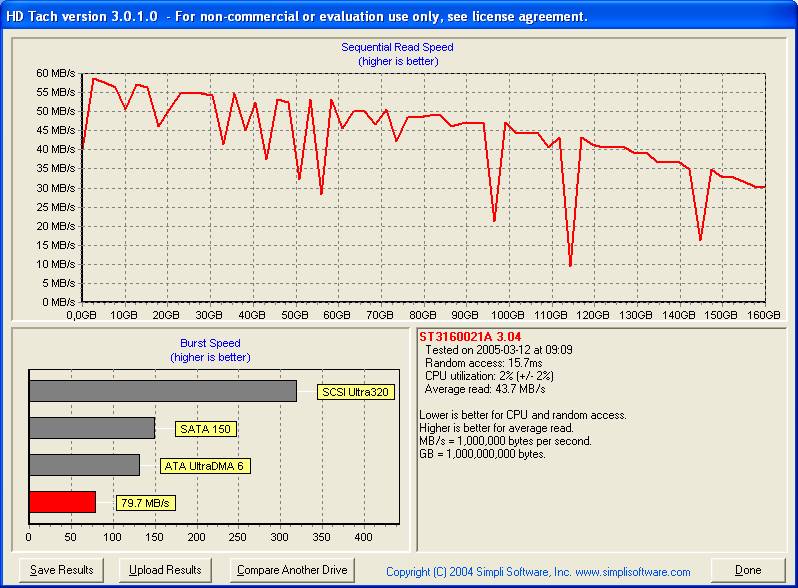

Festplatten-Benchmark

Zugriffs-Geschwindigkeit auf die Festplatte mit Hd Tach 3 testen
Ergebnis: HD hat drei Partitionen, umfangreicher Datenbestand

Gemessen wird die Leistung der Festplatte und nicht der einzelnen Partitionen.
- Sequential Read Speed:
- Random Access: die mittlere Lese-Zugriffszeit der Festplatte in Millisekunden.

- Burst Speed: Datentransfer in MByte pro Sekunde



Floppy

Nicht enthalten. Kann nachgerüstet werden.
DVD- und CD-Brenner



Achtung !!!

Medion stellt den geeigneten Firmware Upgrade auf ihren Downloadseiten zur Verfügung.

DVR-A05, DVR-105
R5ta130.exe
Firmware Upgrade Ver. 1.30
This upgrade is not suitable for use on drives supplied in Computers by Medion/Aldi.
Caution!
Once the drive has been updated to this version, the drive will NOT be able to be restored to an earlier firmware version.

Source:

Pioneer Europe

The Firmware Page



Pioneer  Pioneer Electronics Australia ---> Manual
Wichtiger Hinweis!

Wichtiger Hinweis für Besitzer des Medion PC Titanium MD8008


Bitte wenden Sie sich für technische Fragen und Firmware-Updates des PIONEER DVR-105/DA Laufwerks an die
Callcenter Medion AG, Tel.: 0180/5633466, Mo-Fr von 07-23Uhr, sonstige Tage 10-18 Uhr, E-mail: pcsupport@medion.com

Source: Pioneer.de

DVR-105 Datenblatt Bedienungsanleitung

Art. Bezeichnung DVR-A05(Retail-Kit) / DVR-105  Medion Version
Laser Wellenlänge 650nm (Nanometer)
beschreibbare Medien DVD-R- und DVD-RW (general), CD-R und CD-RW
unterstützte Formate DVD DVD-ROM, DVD-R, DVD-RW, DVD-Video
unterstützte Formate CD CD-ROM, Photo-CD, CD-DA, CD-Extra, Video-CD, CD-R, CD-RW, CD-Text
Schnittstelle Atapi / Ultra DMA Mode 2
Schreibgeschwindigkeit DVD-R 4 x
DVD-RW 2 x
CD-R 16 x
CD-RW 8 x
Lesegeschwindigkeit DVD-ROM 12x
CD-ROM 32 x
Schreib-Puffer 2 MB
Lese-Puffer 2 MB
Einbau horizontal & vertikal

Quelle: Pioneer

Pioneer's service & support



DVD-ROM Laufwerk















http://www.cdfreaks.com/

SONY  DDU1612 (16x 40x)  http://www.storagebysony.com/  ---> DDU1621 ---> Anleitung

Sony DDU1612 Black 16X/40X DVD-ROM/CD-ROM Internal Drive, Black Bezel
Technical Specifications
-
Interface: E-IDE/ATAPI
- Reading Speeds DVD-ROM: 16X
- Reading Speeds CD-ROM: 40X
- Loading Methods: Tray
- Mounting: Vertical or Horizontal
- Buffer Memory: 512 kByte
- Random Access Time: 100 ms (DVD-ROM, typical), 80 ms (CD-ROM, typical)
- Short length version
- OEM product

Hersteller: Lite-On

LITE-ON IT LITE-ON LTD-166S (16x 48x)    --->Utility



http://codeguys.rpc1.org/firmwares.html

Grafik-Karte



Leider gibt es zur Grafik-Karte keine separate Beschreibung.

MEDION RADEON 9600TX Ver. 1.0.0 (MSI MS-8906)
•  128 MB DDR SDRAM
•  AGP 8X standard, providing a high-speed link between the graphics board and the rest of the PC (2.0 GB/sec)

VGA und TV-Out
•  Volle Hardwareunterstützung für DirectX 9

Anschlüsse:
•  Zwei VGA-Ausgänge, ein DVI-Ausgang wird leider nicht geboten
•  Composite-Ausgang
•  S-Video-Ausgang
TV-Out (S-Video+Composite)

Zweischirmbetrieb VGA+VGA, VGA+TV

----------------------------------------------------------------------------------------------------

Medion Radeon 9600 TX  oder mit Speck fängt man Mäuse (Was kaufte man?)

Die Grafikkarte verwendet einen verbesserten oder selektierten Chip ATI  Radeon 9500 Pro. Treiber: unter Medion Downloads oder CATALYST

Jeder Kauf will vorbereitet sein. Und so ein PC-Kauf ist nicht irgend ein Event. Wochenlang werden die verschiedenen Rechner verglichen, die Werbung der Hersteller und die journalistischen Interpretationen der Computer Fachzeitschriften studiert. Aber was hilft es, wenn die Beteiligten falsche oder ungenaue Informationen streuen.

PC-Welt's Recherche zur Medion Radeon 9600TX:

Überraschung- Neuer Aldi-PC mit ATI-Radeon-Grafikkarte (PC-WELT Online, 20.03.2003) Druck-Version

PC-WELT-Test: Radeon 9600TX. Update (27.03.2003, 14:20 Uhr)  Druck-Version

ATI bestätigt- Im Aldi-PC steckt in Wirklichkeit eine Radeon 9500 Pro Druck-Version

Aldi-PC- Radeon 9600 oder Radeon 9500 Pro - Verwirrung um Grafikchip (PC-WELT Online, Update: 27.03.2003, 16:25 Uhr)  Druck-Version

PC-WELT Nachtest- Radeon 9600TX mit aktuellen ATI-Treibern (28.03.2003, 15:50)   Druck-Version

Im PC-WELT Testlabor- Der neue Aldi-PC (PC-WELT Online, 25.03.2003)

PC-WELT Test- Neuer Aldi-PC - Medion Titanium MD 8008 XL (25.03.2003)

Neuer Aldi-PC & günstiges IT-Zubehör- Alle Fakten und Details (PC-WELT Online, 21.03.2003)   Druck-Version

heise online - Ein Sammlerstück im Aldi-PC

------------------------------------------

Hartware.net - Review:   Radeon 9600TX - Die Grafikkarte im Aldi-PC

ATI Driver for RADEON Familie --> Catalyst

Tipps zur Installation

CATALYST - ATI Maintenance Utilities

------------------------------------------------

Lüfter SUNON  Model: 124010VM, DC 12V, 1,0W

www.sunoneurope.com

Sunon Deutschland GmbH
Carrie LIN
Internal Sales
Switchboard : + 33(0) 146 154 515
Direct line : + 33(0) 146 154 514
Fax : + 33(0) 146 154 510
email : carrie.lin@sunoneurope.com


Combo-Karte CTX909_V2

Modem, TV- und FM-Tuner, Video-Capturing-Card,

zwei Varianten: Modem: analog oder ISDN

V.9X-Faxmodem Creatix V.9X DSP mit Medion TV-Tuner 7134 MK2/3;


ISDN --> ISDN S0 PCI



CTX909 ---> "Wichtige Hinweise zur CTX909 -- Unbedingt lesen!"

TV-Radio-Modem-Karte, diese realisiert auch die analog/digital Wandelung eines Video-Signals



Prinzip:

- FM/TV-Tuner
- A/D-Wandler für Audio und Video-Signal
-analoger Audio/Video-Eingang

Analog oder ISDN-Modem



MEDION® Stereo TV/FM-Tunerkarte 7134



MEDION TV-TUNER 7134 (MK2/3  ?) ISDN, Rev. CTX 909_V2




Philips TV-Tuner  FM 1216ME/I H-3 FM 1216ME
Mehrnormen: B/G, D/K, I, L/L'

Quelle: Philips

Philips Components  --> RF Solutions  --> Products -->Tuner

Multimedia Front-Ends FM1200


Fully integrated tuner front-end with analogue demodulator and FM stereo radio.

Features:

  • True 5V device (low power dissipation)
  • Full TV frequency range
  • Full FM band coverage from 76.0 MHz to 108.0 MHz
  • PLL controlled tuning
  • Programmable PLL step size ( 31.25, 50 or 62,5 kHz)
  • True-synchronous vision IF demodulator (PLL)
  • Ultra linear FM PLL demodulator for FM broadcast
  • Demodulated video output and FM-stereo output
  • IC-bus control of tuning, adress selection, AFC status information
  • Small, horizontally or vertically mounted metal housing
  • Complies with national regulations

Philips Semiconductors  Products --> Video --> TV-Tuner   Demodulators TV


Ritronics Corp, Thailand
Tuner
Philips Semiconductors
 ---> NXP
SAA7134HL; PCI audio and video broadcast decoder

The SAA7134HL is a single chip solution to digitize and decode video and sound, and to capture both data streams through the PCI-bus.
Block diagram (Quelle: Philips)

Download PDF File SAA 7134
PCI Digital Audio/Video Deccoders


D-Ying Electronic, Inc.     Professional PCB Manufacturer
Hersteller des PCB.

bttv (and more) tv,video and radio card gallery

Anschluß an TV-Kabel-Netz

Zur Verfügung steht nur eine durch den Wohnzimmer-TV genutzte Kabel-TV-Endose

Skymaster RF-TV-Splitter

Einfügedämpfung: ca. 3,5 dB, Entkopplung ca. 22 dB ---> diese Lösung hat sich nicht bewährt, offensichtlich zu starke gegenseitige Störung zwischen PC und TV-Empfänger. Störstrahlung, Störung Video-Text im Band I

Lösung: Enddose gegen Durchschleif-Dose gewechselt. Auskoppel-Dämpfung 10 dB (für TV), Entkopplung größer 40 dB. Nun mehr ist der Betrieb beider Geräte möglich. Die ausgebaute Enddose wird nunmehr für die Speisung der FM/TV-Karte genutzt. Neben TV ist nun auch die Nutzung der Kabel-FM-Frequenzen möglich.

Achtung: Pegelverhältnisse beachten.

Das Analog-Video-Capturing wird ebenfalls durch die TV-Karte realisiert.

Composite-Eingang

S-Video-Eingang

Audio-Eingang

SAA7134HL




Signal wird über ConnectXL zugeführt.

Signale werden über ConnectXL zugeführt.

Frontseite: Aufnahme AUX

TV-Tuner-SAA7134 Treiber Medion ---> Tuner oder 7134 eingeben

Medion AG
TV Karten Treiber

1.5.0.0 / 2.3.0.5
Win 2000/Win 98/Win 98SE/Win ME/Win XP
Bereitstellungsdatum 10.11.2003
Bisherige Downloads 50771 (Stand 11.04.2004)


TV Karten Treiber des PC-Combo Modem/TV-Tuners CTX908 (7134-Chipset).

Die Treiber betreffen den TV-FM-Tuner und die eigentliche Analog-Digital-Wandlung (TV oder Video) durch den IC SAA 7134.

Important! Symptoms include loss of capture functionality and potential inability to set/retain device capture settings. NTSC-J, PAL, and SECAM TV Tuner Hotfix for DirectX 9.0b on Windows 2000, Windows XP, and Windows Server 2003 (KB825116) - Deutsch
  MEDION® 56K V.9x PCI Daten-FAX-Modem
inklusive Faxsoftware u. Telefon-Anschlusskabel
OEM-Version

Creatix V.9X DSP Data Fax Modem  Creatix Polymedia GmbH

Nachträgliche Umrüstung des MD8008 auf ISDN, Online-Shop MEDION ISDN / TV-Combo PCI-Karte CTX909V2
Interner TV-, Radio- und Internetzugang in einem
Best.-Nr. 20012548
Mit der ISDN / TV-Combo PCI-Karte können Sie Ihren PC von analog auf ISDN aufrüsten. Hierzu müssen Sie nur die in Ihrem Rechner enthaltene Modem / TV-Combo Karte ersetzen.

Diese ISDN / TV-Combo Karte ist nur für die Verwendung im Medion Titanium MD 8008 geeignet.
ISDN-Features

  • CAPI 2.0, NDIS WAN Miniporttreiber
  • B-Kanal 2x64 Kbps, Datentransferrate bis 128 Kbps
  • D-Kanalprotokoll EURO-ISDN (DSS1)
  • PPP und Multilink PPP
  • Protokollunterstützung: X.75 transparent, X.75, T.70NL, V.110 async., V.120 async., Bit transparent, ISO 7776, ISO 8208, T.90 NL



Combo-Slot

Achtung, der blau eingefärbte Combo-Slot befindet sich beim MD8008 am Rande des Motherboards, PCI Slot 3.
Im mit mitgelieferten Handbuch des Motherboards ist die Lage falsch angegeben.

Quelle Medion AG:
"Warum ist der mittlere PCI-Slot auf dem Mainboard blau eingefärbt?
Bereitstellungsdatum 20.11.2003

Der mittlere PCI-Slot ("Combo-Slot") ist eine Entwicklung aus unserem Hause und stellt einen erweiterten PCI-Slot dar. Dadurch wurde es möglich, die TV-Karten-Funktionalität sowie ein Modem bzw. einen ISDN-Adapter Platz sparend auf einer einzigen Steckkarte unterzubringen. Durch die beschriebene Funktionserweiterung ist es hingegen nicht möglich, die TV/Modem-Karte (bzw. TV/ISDN-Karte) in einem anderen Slot oder auf einem anderen Mainboard ohne Combo-Slot in Betrieb zu nehmen. Jedoch können andere PCI-Karten in dem Combo-Slot genutzt werden.



Netzteil FSP250-60MDN-120 (1) REV:A FSP Group Inc.
Input Max: AC 230-240V, 3A, 50Hz
Anschlüsse

Rückseite

  siehe Motherboard, Anschlüsse des Motherboards
I/O Interface Rückseitige Anschlüsse
  1 x PS/2-Maus
  1x Seriell    ---> 9 polig, male  RS232
  1x Parallel      ---> Drucker
  2x IEEE1394
  2x USB 2.0
Audio-Rückseite Mikrofon-In und Line-In
Audio-Rückseite 3 * Line-Out
  1 x S/P-DIF-Eingang                  Sony/Philips Digital Interchange Format
  1 x S/P-DIF-Ausgang
  1 x Ethernet 10/100

  Übertragungsraten bis zu 480MBit/s, geeignete Abschlußgeräte vorausgesetzt
  Vorderseite
CONNECTXL

Hersteller: Dynamic SYS ? Hinweis im Treiber







Intel ® Front Panel I/O Connectivity Design Guide

-> fpio_design_guideline.pdf

ICSI
AsiaMOS

ConnectXL Frontpanel als 5,25" Einschub

5.25" Multipanel
USB Card Reader
MultiPort input

Zusätzlicher USB-HUB ? Nein. Es werden die durch das Motherboard bereitgestellten USB-Ports genutzt.

Medion Card Reader Flash XL (MS 6982)

Medion Cardreader MS 6982   Nur Reader? Auch Writer!

Frontanschlüsse:

3 x USB 2.0 --> intern verbunden mit Motherboard
1 x Firewire ---> intern verbunden mit Motherboard (J7)
1 x Kopfhörer
1 x S-Video-In
1 x Composite-In (Video)
1 x Gameport
1 x Mikrofon [ Mono, Gleichspannung am Stift)
1 x Audio-In (AUX) Audio In Frontseite

Alle Audio-Eingänge des PC's anzeigen, aktiviert unter Otionen-> WiedergabeLautstärkereglung


4 Schächte für Speicherkarten (1 x Compact-Flash/Microdisc; 1 x Memorystick; 1 x SD/MMC; 1 x Smartmedia).

Integrierter Flash-Karten-Leser für folgende Karten:
CompactFlash, IBM Micro Drive, SD Card, Multimedia Card, Memory Stick und SmartMedia Card.

Angenehmes Feature, frontseitige Zugänglichkeit der Audio- und Video-Einänge

Signalwege:
1 x Kopfhörer ----> Motherboard ---> Connector JAUDIO1 --> Soundchip
1 x S-Video-In ---> führt zum S-Video-Eingang der TV-Karte
1 x Composite-In ---> führt zum Composite-Eingang der TV-Karte
1 x Game-Port -->Motherboard ---> Connector J9
1 x Mikrofon -->Motherboard ---> Connector JAUDIO1 --> Soundchip
1 x Audio-In -->Motherboard ---> Connector JAUDIO1 --> Soundchip

ConnectXL: es gehen fünf Kabel ab

- Game-Port --->Motherboard ---> Connector J9    Brauner (orange/gelb)Stecker, Flachbandkabel
- Firewire ---> intern verbunden mit Motherboard (J7)   Schwarzer Stecker
- USB ---> Motherboard ---> Connector      3 *USB und Card-Reader    Weißer (grauer) Stecker

ConnectXL Motherboard TV-Karte Stecker
Audio (In und Out) Connector JAUDIO1 --- blauer Stecker
Video --- X gelber Stecker
Game-Port Connector J9 --- brauner (orange/gelb) Stecker
Firewire Connector J7 --- schwarzer Stecker
Cardreader Connector JUSB1 --- 3 *USB und Card-Reader, weißer (grauer) Stecker
USB Connector JUSB1 --- 3 *USB und Card-Reader, weißer (grauer) Stecker



Schließt ConnectXL einen zusätzlichen USB-Hub für die frontseitigen USB-Anschlüsse ein? Nein, die USB-Anschlüsse werden durchgeschleift zum Motherboard.

Funktion Kartenleser
Schaltkreise auf der Card Reader-Board:
Controller IC1110-F128LQ der Firma ICSI Integrated Circuit Solution Inc.
Logic Product Naming Rule
USB1.1 Card Reader
Part Function CF SM
xD
NAND Flash MLC SD
MMC
MS
MS-Duo
MS-Pro MP3 Code ISP MP Status
IC1110
-F128LQ
USB1.1 All in One Card Reader V V V V V V V
1-bit bus
V Embedded Flash USB1.1 IIC MP

PCMCIA True-IDE: no
Other Embedded Functions: no

Spannungsregler APL1084 der Anpec Electronics Corp.


Kühlung AIRXL ---> es soll lautere Rechner geben...
Leistungsaufnahme Betrieb: 89,5 W; Standby: 4,2 W (Durch Betätigung des Netzschalters reduzierbar.)
Tastatur MICROSOFT PS/2-Tastatur mit Multimedia HotKeys , KB-9908, D, Stromversorgung:+ 5V, 200 mA

Chicony 104-Key Gray PS/2 Keyboard
KB-9908 -->

KBP9908
KB-9908: without palm rest
KBP9908: with palm rest

General Features:

  • Attractive gray Color with light gray keys
  • PS/2 interface
  • Sturdy construction
  • 104-Key QWERTY layout
  • Laser printed keycaps
  • Tactile feedback
  • 5.5-foot cord
  • Num Lock LED
  • Caps Lock LED
  • Scroll Lock LED
  • Windows keys
One-Touch Multimedia Key Features:
  • Internet button
  • E-mail button
  • Search button
  • Mute button
  • Volume down button
  • Volume up button

Treiber  ftp://driver.chicony.com/

Maus MICROSOFT IntelliMaus® OEM-Version,

Version: 1.3A PS/2 Compatible, 5V DC 20mA,  Product ID 63618-OEM




Mitgeliefertes Zubehör

Kabel Netzkabel
Fernbedienung MEDION® Funkfernbedienung RF Remote Control 433 MHz
- enthält den Fernsteuer-Sender 433 MHz; moduliert durch die einzelnen Befehle (Tasten-Druck)

MEDION® USB RF Remote Receiver P/N: 20014751
- enthält den Fernsteuer-Empfänger auf 433 MHz
- demoduliert

Die Funk-Fernbedienung erlaubt eine bequeme Steuerung der DVD-, TV-, Video-, CD-, Radio- + Fotofunktionen (Medion Power Cinema) ohne direkte Sichtverbindung zwischen der Fernsteuerung und dem PC.

weiterreichende Nutzung ?

Reichweite?

USB RF Wireless Remote Receiver
X10 Wireless Technology, Inc.

X10.com

X10 Wireless Technology, Inc.                     FCC-ID:     X10 (USA) Inc

http://www.girder.nl/  ---> http://www.promixis.com/

AldiPC 8008 Fernbedienung nutzen

PC Remote Control

ATI REMOTE WONDER
ATI RF Remote Controller

ATI USB Remote Receiver

ATI Remote Control Button Functions

Dokumentation - Bedienungsanleitung MEDION Multimedia Home Entertainment Design Center, auch als pdf-File auf der Festplatte unter D:\Tools\Manuals\PC-Gebrauchsanweisung.pdf

- Technische Dokumentation zum Motherboard   D:\Tools\Manuals\Mainboard.pdf

- Microsoft Windows xp Home Edition "Erste Schritte", Version 2002, Broschüre

- Kurzübersicht & PC-Pass

- Bedienungsanleitung Remote-Control

- Technische Dokumentation zur Festplatte   D:\Tools\Manuals\HDD_Manual.pdf





Medion MSI
MD 8008
Motherboard MD 5000 (v 1.2) MS-6701
Grafikkarte MEDION RADEON 9600TX Ver. 1.0.0 MS-8906
CONNECTXL
Cardreader MS-6982
DVD-RW
DVD
Schnurloses Funktastatur-Mausset TEVION MD 6434 MD 6434

 Garantie und Service

• 36 Monate Hersteller-Garantie          Verkaufstag im ALDI Süd: 26. März 2003

• Service-Hotline 365 Tage im Jahr - auch
  sonn- und feiertags

E-mail support: pc-support@medion.com

www.medionservice.de

MTC − MEDION Technologie Center
Freiherr-vom-Stein-Straße 131
D-45473 Mülheim/Ruhr

Öffnungszeiten:
Montag - Freitag: 08:00 Uhr − 17:00 Uhr
Samstag: 08:00 Uhr − 14:00 Uhr



------------------------------------------------------------------------------------------------------------------------------

Soundboard
Frequenzgang
Wie messen?
Audioeingänge
Wer beeinflusst die Lautstärke und den Frequenzgang?

------------------------------

Radio- und TV-Empfang

FM-TV-Tuner ermöglicht den Empfang von analogen Radio- und TV-Programme mittels Antenne oder Kabelanschluß.
Mitgeliefert ist eine flexible Draht-Dipol-Antenne für den UKW-Empfang (FM-Empfang). Der Empfang über den Kabelanschluß ermöglicht eine grössere Programmvielfalt und bietet die bessere Qualität.

Die Fequenzbelegungen sind den Veröffentlichungen des jeweiligen Kabelnetz-Betreibers zu entnehmen.

Kabel Baden-Württemberg   ---> Frequenzbelegung



Capturing of Video

Dscaler

VirtualDub.org

Audio-Wiedergabe Qualität

Beachten Sie die verschiedenen Möglichkeiten der Beeinflussung

- Player
- Volume Control
- AC97 Audiokonfiguration

TV-Ausgang des PC's

und der TV-Bildschirm bleibt schwarz?

TV-Ausgang aktivieren

www.tv-out.de Wie kommt das PC-Bild auf den Fernseher.

Digitaler Video-Recorder

Steuerung der Aufnahme-Lautstärke

Anschluss an TV-Empfänger

- Kabel
- Funkübertragung (analog)
nur Composite möglich.

- WLAN

TV Wiedergabe

WWW.NICKELS.DE: SCART UND CO - PERFEKTE VERBINDUNG

PC als Signal-Quelle

S-Video-Ausgang auf der Rückseite, Grafikkarte

TV-Video-Ausgang muß aktiviert werden  Desktop ---> rechte Maustaste--> Eigenschaften ---> Einstellungen --> Erweitert ---> Anzeige    Anzeigeformat???

ATI TV-Out-FAQ

Overscan

Video-Signal

Eingang-->

Audio-Ausgang

Klinkenstecker vor (Kopfhörer-Ausgang) schaltet die hinteren Ausgänge ab solange der AC97 auf "keine" eingestellt ist ???

Video-Wiedergabe oder TV-Set



Verbindung von TV-Out der Grafikkarte zum TV-Empfänger ?

Wird kein separater PC verwendet und steht der PC nicht direkt neben dem Fernseher, so ist eine geeignete Audio-Video-Übertragung zwischen dem PC und dem Fernseher zu installieren.

- Kabel - Audi-Video-Kabel, die Verkabelung - ein Alptraum für die Mitbewohner, falls der PC nicht

 neben dem Fernseher steht und die Kabel durch mehrere Zimmer oder  Wanddurchbrüche geführt

 werden müssen.

- Kabel - LAN  Audio-Video Stream Server    VideoLAN

- Funk    Funkübertragungssystem Pegelverhältnisse  AV-Ausgang des RX und RF-Ausgang
    Bildqualität, Ton, Entfernung zwischen TV und PC, Störungen

- WLAN, WPAN die vernünftigste Lösung, allerdings ist ein Stream-Client für den TV zu installieren.
  Also wieder ein PC mit TV-OUT. Zukünftig wird sich wohl doch ein Media-Rechner (Box, PC) direkt am TV durchsetzen, welcher seinerseits mit den anderen PC's im Home-Network verbunden ist.

- optisch: direkte Sicht oder Reflektion ist Voraussetzung

TV-Empfänger

RF-Tuner-Eingang

Audio und Video

composite

S-Video

Scart

RGB    RGB-Ausgang der Grafik-Karte verfügbar?

Achtung TV auf AV umstellen und den richtigen Eingang definieren oder benutzen

Anschluß an die Stereo-Anlage oder Sound System

PC: Audio Out

FAQ:

Sound leise, verbrummt, Radio-RF-Kabel. Brummschleife, Mantelstromfilter

Video-Aufnahme mit dem PC

Video-In (gelb) Audio-In (weiß und rot)

mehrere Aufnahme-Möglichkeiten

Software

Audio-Quellen beachten

TV-Mode





Steckdosen-Leiste

Der PC und die peripheren Geräte erfordern zahlreiche Steckdosen. Das Ein- und Ausschalten der einzelnen Komponenten kann durch den Einsatz einer schaltbaren Steckdosen-Leiste vereinfacht werden. Ein integrierter oder externer Überspannungsschutz wird empfohlen. Die Gesamtabschaltung verhindert den Stand-By-Verbrauch.

Schaltbare Steckdosen-Leiste
Angeschlossene Geräte  Ein/AUS-Schalter Stand-by Speisung Leistungsaufnahme
PC MD 8008  ja, hinten Taster, vorne Internes Netzteil
Monitor  ja   Internes Netzteil
Lautsprecher-Set  ja, hinten   externes Steckernetzteil
Scanner
Modem T-DSL     externes Steckernetzteil
WLAN-Station und Router     externes Steckernetzteil


Zweiter Netzanschluß

Modem ISDN/Telefon-Verteilung ständig im Betrieb   externes Steckernetzteil


MD 8008

Hintere Netzschalter trennt den PC vom Netz. Sobald der Schalter in die Position Ein geschaltet wird, werden die USB-Module mit 5 Volt versorgt. Rote LED des Funkfernsteuermoduls leuchtet. Ebenso signalisiert der Netzwerk-Router das Vorhandensein der Netzwerkverbindung. Somit ist die Netzwerk-Karte ansprechbar.

Stand-by-Modus des Rechners  Wake-Up

Die Funktion des Tasters (Hauptschalter) ist programmierbar. ---> Beschreibung des Mainboards



Gewählter Einschaltvorgang

1. Mit dem Schalter der Steckdosenleiste werden alle Geräte mit der Netzspannung versorgt. Die Netzschalter des Monitors und des PC's  sind ständig auf Ein und der Einschalter des Druckers auf Aus. Der Drucker wird bei Bedarf zugeschaltet. Die Steckernetzteile versorgen die angeschlossenen Geräte.

Anmerkung: Medion empfiehlt die Einschaltung aller Peripheriegeräte und danach die Betätigung des Netzschalters auf Ein.

2. Der PC wird durch drücken des Tasters (Hauptschalter) hochgefahren.

Ausschalten

1. Der PC muß heruntergefahren werden. ---> Wie gewohnt geht das bei Windows über START ---> Ausschalten. Bitte warten bis der PC in den Stand-by-Modus versetzt ist.



Nur im Notfall: Der PC wird durch den Taster (Hauptschalter), drücken länger 4 Sekunden, in den Stand-by-

Modus versetzt.

2. Der Schalter der Steckdosen-Leiste schaltet alle Geräte aus.

Einschalten des Rechners über die Tastatur

Installation: MD 5000, Version 1.2, Bios-Version 2.12  040303

- Rechner starten mit Taster (Hauptschalter)
- mit DEL in das BIOS Setup (F1 funktioniert nicht)
- Power Management Setup
- PM Wake Up Events
- PS/2 KB Power On  auf Enable setzen
- Verlassen des Setups mit F10
- Rechner hochfahren
- Start: Ausschalten, Ausschalten --> Stand-by Betrieb

Vorgang: Keyboard-Taste fährt den Rechner aus dem Stand-by Modus hoch

Vorteil: kein Griff unter den Tisch oder Bücken um den Taster zu drücken

Voraussetzung: hinterer Netzschalter auf EIN, Rechner im Stand-by Betrieb, somit steht die Funktion erst nach dem ersten Herunterfahren des PC's zur Verfügung

Nachteil: Energie-Verbrauch im Stand-by Betrieb Kosten: Verbrauch/Stunde*Tarif*Stand-by-Zeit

c't jow's FAQ: Wie schalte ich meinen PC per Tastatur oder Maus ein?

jow --> http://www.jockulator.de/



Power Producer

Video-Bearbeitung

VHS auf DVD



Applikationen

Der PC als DVD-Recorder für TV-Sendungen



WEBCAM TEVION MD 9308

Treiber für XP funktioniert nicht für Still-Pictures

1&1 NETXXL  ISDN Controller) Fritz! Inside, USB, ISDN



More infos in the internet

Medion Titanium MD8008

Medion MD8008 -Titanium

MEDION PCI Stereo TV/FM Tuner Karte Bestell-Nr.: 50005718
(Achtung, diese Karte ist nicht im MD 8008 eingesetzt.)

Ausstattung:

Eingänge/Ausgänge:



----------------------------------------------------------------------------------------------------------

Datasheet Search System

DatasheetCatalog.com

----------------------------------------------------------------------------------------------------------

Leichter Lernen visuell Photoshop 7.0
Helmut Lingen GmbH

Technische Hotline für die Begleit-CD-ROM des Buches
support@edv-wissen.de
  www.edv-wissen.de Medien Service Fette GmbH

Verkauf: ALDI-Süd, 24- März 2004, Preis: 4,99 €



Updated on 06. Dezember 2018.
