Amateur Radio Satellite

This page is still under construction, I am using it as my oneline notebook.

To Do It's time to sort the content on this page! ;-)

Es’hail-2 / AMSAT Phase 4-A Transponder on Es’hail-2 / Qatar-OSCAR 100 (QO-100)

Es'hailSat Qatar Satellite Company

Es’hailSat, the Qatar Satellite Company

https://twitter.com/eshailsat

Qatar Amateur Radio Society (QARS)

Es’hailSat

AMSAT-DL

AMSAT-DL

Forum Shop
- Es'hail-2 / AMSAT Phase 4-A

- Who is who? or Es'hailSat correct spelling guidelines by Peter, DB2OS

- MELCO
- Es'hail 2 (Qatar satellite company)

- NDA non-disclosure agreement

- ES'HAIL-2
- Position: 25.8 deg East

- Detailed satellite data for ES'HAIL 2 at 25.805 East

- ITU Symposium and Workshop on small satellite regulation and communication systems, Prague, Czech Republic, 2-4 March 2015

- Es’hail-2 Satellite AMSAT Payload

- Es'hail-2 (P4-A) the first geostationary OSCAR from Qatar by Peter, DB2OS

- AMSAT P4-A leaflet

Status: 15.02.2020
Narrowband Linear transponder
Uplink: 2400.000 - 2400.500 MHz
Downlink: 10489.500 -10490.000 MHz

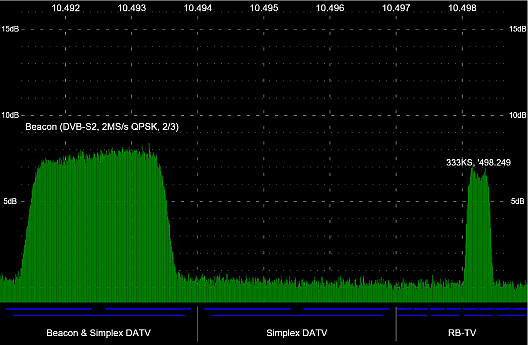

Wideband digital TV transponder
Uplink: 2401.500 - 2410.000 MHz
Downlink : 10491.000 -10499.500 MHz

Bitte die späteren Erweiterungen der Bandpläne beachten!

So fing es an
Narrowband Linear transponder
Uplink: 2400.050- 2400.300 MHz
Downlink: 10489.550-10489.800 MHz

Wideband digital TV transponder
Uplink: 2401.500- 2409.500 MHz
Downlink : 10491.000-10499.000 MHz

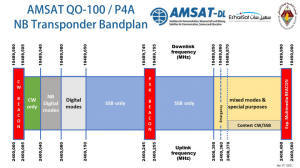

P4-A NB Transponder Bandplan and Operating Guidelines

- NO FM mode is allowed on the transponder

- Uplink polarisation is RHCP (right-hand circular polarisation).

- Downlink polarisation for the NB transponder is V (vertical linear polarisation).

- Full-Duplex operation is mandatory (you must be able to monitor your own downlink while transmitting!)

Quelle: AMSAT-DL

P4-A WB Transponder Bandplan and Operating Guidelines

- 2019: Narrow band operation for QO-100 [video] by Achim, DH2VA
- at the AMSAT-UK International Space Colloquium in Milton Keynes, October 12th 2019
   - very good introduction
   - a lot of hints
   - remember your English knowledge

- https://hb9zz.ethz.ch/uploads/ethz-dh2va_isee3_1.pdf

AMSAT-DL Symposium 9.-10. November 2019, Bochum, Germany

- Tagungsplan

- Begrüßung
- QO-100 / Es´hail-2 / P4-A der erste geostationäre OSCAR by Peter Gülzow, DB2OS
- QO-100 im NB Betrieb, wie QRV werden [Video] by Matthias, DD1US
- seine Präsentation ist auch auf der Homepage www.dd1us.de als pdf verfügbar

- DATV-Betrieb auf dem QO-100 WB Transponder by Jens Schoon, DH6BB

- ARISS – Amateurfunk auf der internationalen Raumstation ISS und AREx – das NASA ARTEMIS Project (Deep Space Gateway)
by Oliver Amend, DG6BCE
- Digitale Betriebsarten auf dem QO-100 NB Transponder by Heiner Jürs, DD0KP
- "4 Abschiedswort"
- "5 Empfangsberichte"

-> https://twitter.com/HAM_DM4DS

Hardware Shopping Tour

AMSAT-DL

Shop

- Der neue AMSAT-DL QO-100 DownConverter V3d
- Beschreibung, Inbetriebnahme

-> Shop
- https://shop.amsat-dl.org/produkt/qo-100-downconverter-ocxo/ 264,60 €, Stand: 22.11.2019
- https://shop.amsat-dl.org/produkt/qo-100-downconverter-tcxogps/ 264,60 €, Stand: 22.11.2019

-AMSAT-DL Empfangsmischer V3d
- Forum
- History

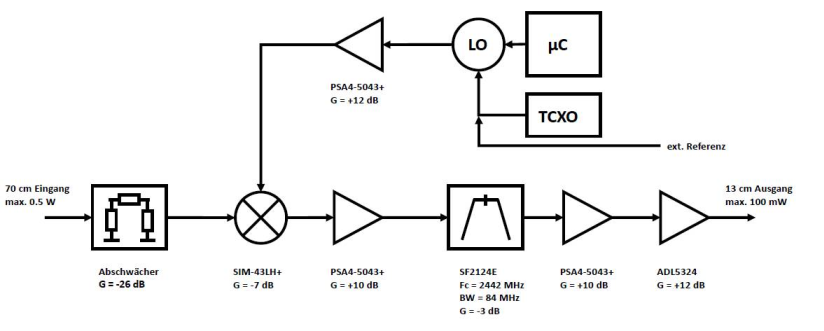

- S-Band-Sendemischer für Es’hail-2/Phase-4A

S-Band-Sendemischer für Es’hail-2/Phase-4A by AMSAT-DL

- Umsetzung vom 70-cm-Band ausgehend, 435 MHz, LÓ= 1965 MHz
- Ausgangsleistung ca. 100 mW

AMSAT-DL Shop
- S-Band-Sendemischer für Es’hail-2/Phase-4A
98,00€, 18.02.2019

Quelle: AMSAT-DL, mit freundlicher Genehmigung

Kuhne electronic GmbH

Modules for the Es‘hail-2

MKU LNC10 QO-100 OSCAR Phase 4 Down-Converter

- Verfügbar Q2/2019 (status: 14.02.2019)

- LO umschaltbar zwischen 10056 MHz (433 MHz IF für NB-Empfang) und 9240 MHz (1255 MHz IF für DATV (WB)- Empfang via Betriebsspannung (12V / 18V)

- "Can be used with duoband-feed from DJ7GP (BaMaTech)"

MKU UP 2424 B, Oscar Phase 4 Up-Converter by http://shop.kuhne-electronic.de/

- IF 144/432 MHz
- ext. REF Eingang: 10 MHz
- Pout: 20 W

History

MKU LNC 10 OSCAR P4-A OSCAR Phase 4 Down-Converter Sold Out

Eingangsfrequenz (RF)	10489...10500 MHz
Ausgangsfrequenz (IF)	1129...1140 MHz
LO Frequenz	9360 MHz

Datenblatt
Handbuch/Manual

MKU UP 2424 A, Oscar Phase 4 Up-Converter by http://shop.kuhne-electronic.de/

- 2-m-Band 144 -146 MHz auf 2400 ... 2402 MHz
- Ausgangsleistung 20 W

Handbuch/Manual

HiDes

BU-500 13cm Up Converter for SSB CW FM FM-ATV DVB by HiDes, Taiwan

"13 cm UP converter for SSB CW FM FM-ATV DVB

Good for EsHailSat-2, first geostationary satellite with HamRadio transponder
BU500 specification:
Input:               100 MHz …    1000 MHz
Output:          2365 MHz …... 2500 MHz
Out. Pwr:          250 mW    (SSB CW  FM ATV FMATV)
                     150 mW    (DVB-T   DVB-S)
Conv. Gain:     > 34 dB
Local Oscil.:   1968 MHz (Optional: free programmable 1050-2700 MHz)
Vcc:                  9 V…..16 V
INP-OUT        SMA female
Version 1 for multi-mode SSB CW FM ATV D-ATV      .... with input around -15dBm ... max input around  -8 dBm
Version 2 for SSB CW FM ... with input around + 10dBm   ( attenuator on PCB included ) ... max input around +14dBm"

- http://www.hides.com.tw/2018%20ham%20radio%20DM.pdf

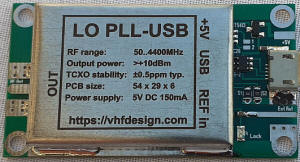

HAM PLLs Dieter Leupold DF9NP
- 27 MHz PLL, TVT 116 MHz 0,5ppm TCXO 10 MHz Clock, 10 MHz Buffer etc.

SG Laboratory Ltd

Sofia, Bulgaria
bul. Asen Jordanov 8 fl.6 office 1 t
el. ++359 2 9784226
info@sg-lab.com

-> Microwave and RF

Transverter for 13 cm band TR2300, RF: 2 W

- Transverter datasheet
Tx 430 - 440 MHz ->2300 - 2425 MHz
Rx 2300 MHz -> 430 MHz
LO

Preis: 210 €, plus Versand 8 €, 15.02.2019

Bild: SG Lab, Bulgarien

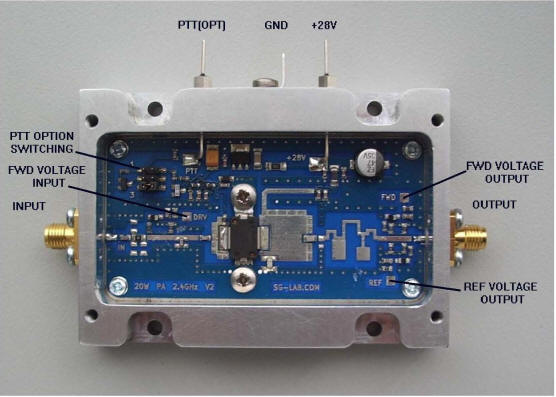

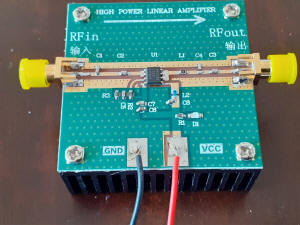

- 20W Power Amplifier for 2.4 GHz,
Comming soon. Price: ~ 126 Euro, Status: 27.01.2019

	min	typ	max
Output power	20 W
Gain		16 dB
Input power		0.5 W
Power supply		24 - 28 V
Power suppy current		1.4 A	1.5 A
Frequency range	2380 MHz		2430 MHz
Efficiency	50%
Dimension		82 x 57 x 19 mm

- Auslieferung läuft, März 2019
- Datenblatt AMP2400, V2.a

Bild: SG Lab, Bulgarien

- Version 3 of Poweramplifier for 2.4GHz up link Es'Hail 2 satellite with high gain suitable for low power SDR transmiters

Datasheet

- 2.4 GHz variable gain amplifier V1

Variable Gain Amplifier with 15dB Gain control 1 dB step
Additional filtering for 2.4 GHz band
8-30 V DC power supply
Output detector

Lutz-Electronics

EsHailSat2_Bodenstation_Datenblatt_korrigiert_2.pdf
"Komplette, einfache Bodenstation für den Betrieb über den Schmalband-Transponder (SSB/CW) des Es‘hail-2."
- LNB
- SDR-Empfänger von SDRplay
- 2-m-Band-Up-Converter auf 2,4 GHz
- zwei 60-cm-Offset-Spiegel

DX PATROL

- http://www.dxpatrol.pt/index.php/kits
- DX-Patrol Converter for OSCAR-100
- 434 MHz -> 2,4 GHz
- LO: 1966 MHz
- Pout: 100 mW
- Preis: 99 €, 19.02.2019

- http://www.hfprints.com/pe1cmo/

- http://www.hfprints.com/pe1cmo/rc_images/pe1cmo_products.pdf

ID-Elektronik GmbH

- 13-cm-Interdigitalfilter
- Frequenzbereich: 2320 - 2450 MHz (bei Bestellung Frequenz angeben)
- Bandbreite (-3dB): typ. 25 MHz
- Einfügungsdämpfung: typ. 1 dB
- 2 Notches im Abstand von 35 MHz der Mittenfrequenz einstellbar
- Sperrtiefe > 60 dB
- Anschlüsse N

- Frequenzgang

Antennen

Anjo-Antennen
Helix-Antenne 2,4 GHz
- angekündigt für Feb. 2019: 2400-MHz-RADOM-Helixantenne, 22 dBic,
Einführungspreis:198 €, Stand: Jan. 2019,
Anzeige Funkamateur (2019), H. 1, S.75

WiMo

Helix-Antennen by WiMo

Montage-Anleitung Helix 70

Winkler-Spezialantennen

- Es’hail-2 & 2.4Ghz uplink Helical Feed from Winkler im BATC - Forum
- https://forum.amsat-dl.org/index.php?thread/39-rhcp/&pageNo=4

BaMaTech

- Duoband-feed von DJ7GP (BaMaTech)

Duoband-Antenne 2,4 / 10 GHz by Peter, DJ7GP

AMSAT-DL Shop
- Duoband-Feed von DJ7GP

Gödecke, P.-J., DJ7GP: Selbstbau einer Duoband-Antenne für 2,4 GHz und 10 GHz.
FUNKAMATEUR 65 (2016) H. 5, S. 461–463; H. 6, S. 556–558

- Ergänzendes Bildmaterial zum Beitrag "Selbstbau einer Duoband-Antenne für 2,4 GHz und 10 GHz"
FA 6/16, S. 556 ergaenzung_dj7gp_duobandantenne.pdf (616 KB)

- Uplink-Feed: zirkulare Polarisation, LHCP
- Downlink 10 GHz: lineare Polarisation, vertikal---> WB: erfordert horizontale Polarisation

- DuoBand-Feed 2,4 / 10 GHz - LNB

SHF Ring, Helixstrahler und Filter. Infos, Datenblätter und Tipps by DD7MH
- Preise/AGB

=============================================================

10 GHz SAT Empfang

- 10 GHz Satellitenempfang - Amateurfunk preiswert by DL3JIN

- Low-Cost 10 GHz SSB Receiver | AMSAT-UK

- A Cheap 10 GHz Receive System by GM1SXX

- Receiving Es’Hail-2 GeoSat by M1GEO

=============================================================

LNB OCTAGON

https://www.octagon-germany.eu/

Modifikation: Quarz wird durch anderen Quarz(Frequenz) ersetzt

- Zielsetzung ist ein anderer ZF(IF) Bereich
- z.B. Umsetzung auf 144, 432 oder 1296 MHz

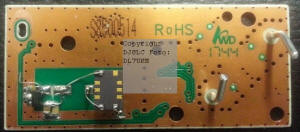

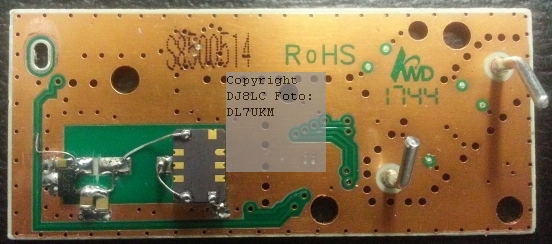

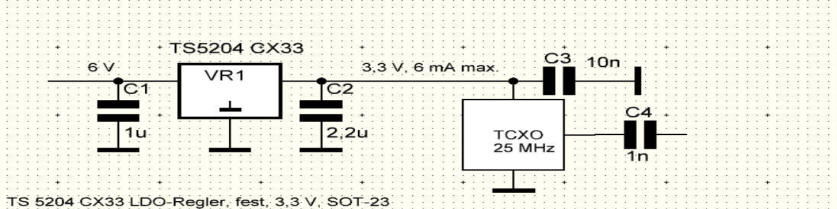

Modifikation: Quarz wird durch TCXO ersetzt

- READY for Es'HailSat 2 by DG0PK
- modified Octagon LNB with Conner Winfield D75F-TCXO

https://dd0yr.de/ifd-005.html

- Umbau OCTAGON OPTIMA LNB auf TCXO by DK1MG
- TCXO, detaillierte Anleitung

- Dualband Feed für EsHail-2 by DD1US
- Umbau Octagon LNB mit TCXO 717-7N-26.000MBP-T, Hersteller TXC
- 27-MHz-Quarz durch TCXO 26 MHz ersetzt, neue ZF

TXC

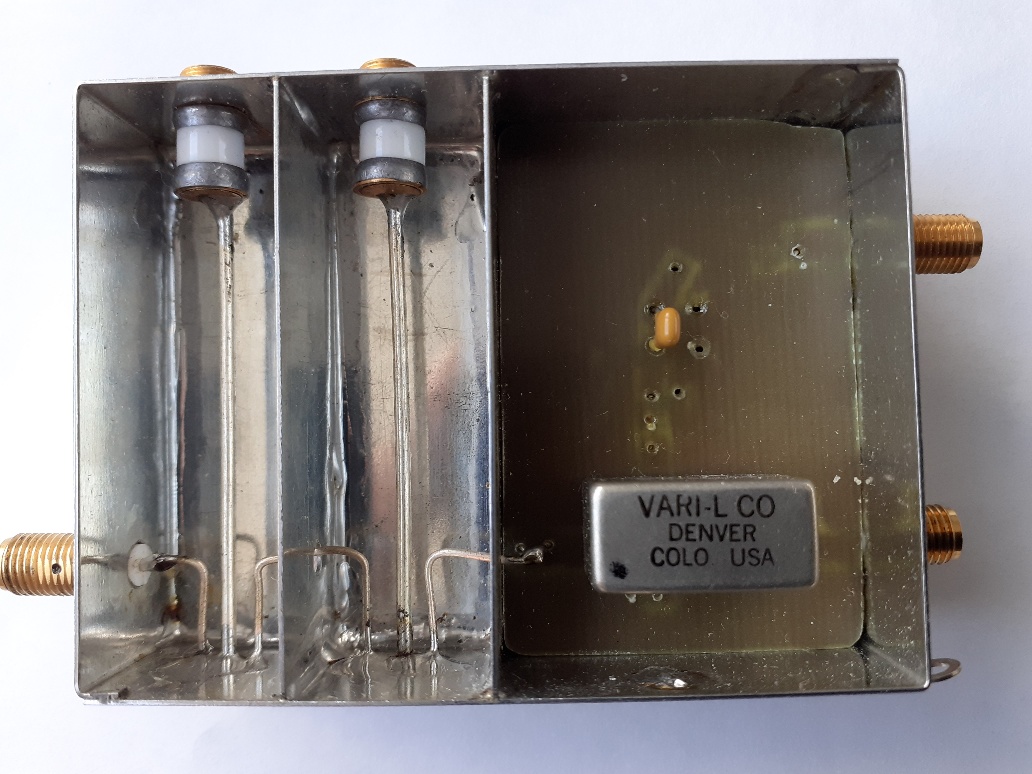

Modifikation: Quarz entfernt, externe Einspeisung der Referenzfrequenz der LNB-PLL

- Using 3 MHz OCXO's with PLL LNB's for 10 GHz narrow band reception by G4HJW
- 3-MHz-OCXO -> 27 MHz, verwendet mehrkreisiges Bandpassfilter zur Selektion der 27 MHz

- Es'hail-2 LNBs and Antennaes by https://wiki.batc.org.uk
- "Locking the Quad Octagon LNB to a 25 MHz Reference"
detaillierte Beschreibung

- Octagon Sat-PLL-LNB mit 10 MHz-Referenz-Anbindung

https://loetlabor-jena.de/
- zahlreiche interessante projekte

- Tests on a DIGITAL TV LNB for 10GHz narrowband by Andy Talbot G4JNT
- Changing the LO, and using an External Reference
- Using an external LO Source with the Octagon PLL Low Noise Block

- http://microbandas.es/doku.php?id=microperlas:accesorios:lnb_disciplinado

[DE]

- Avenger <---> Octagon by oe7dbh

- http://dl1mfk.de/Sonstiges/Darko/

- Avenger - Octagon LNB with SMA Inp-Out

- LNB-Testergebnisse Octagon OTLSO Twin LNB Slim OPTIMA by ZS6BTE. Januar 2016

LNB Test Results

- More on the OCTAGON OTLSO PLL LNB

- Octagon Optima LNB OTLSO and 10.368 GHz DRO Test with RTL-SDR by https://wa5znu.org/

RT320M

Part N.O	Ku-band LNB RF Downconverter	Control	Input Range (GHz)	LO (GHz)	Vcc (V)
RT320M	Twin Universal	13 / 18V DC 0Hz / 22KHz	10.70 ~ 12.75	9.75 / 10.60	5.0

- Modification of Octagon Oslo PLL LNB for External Frequency Reference ->

AMSAT-DL Forum

LNB goobay® -> more/mehr -> Umbau LNB - goobay® 67269 nach Wolfgang, DJ8LC

- Goobay LNBs Wentronics Importeur

Modifikation: Quarz wird durch anderen Quarz(Frequenz) ersetzt

- Zielsetzung ist ein anderer ZF(IF) Bereich
- z.B. Umsetzung auf 144, 432 oder 1296 MHz

- Universal Single LNB als Konverter für das 10-GHz-Amateurfunkband, Harmut Kuhnt – DM2CFL,
FUNKAMATEUR 2016 H. 07 S. 653 - 657
- Umbau goobay 67321, PLL, Quarz 25 MHz, Umbau auf 24 MHz und 23,589743 MHz (LO: 9,2 GHz)
- detaillierte Beschreibung und Informationen
- KRYSTALY, Hradec Králové, a.s.

AN11144 Universal Single LNB with TFF101x FIMOD IC by NXP
- alternative Quelle

- Erweiterte Versuche des 10 GHz-Bakenempfangs mit einem PLL-LNB
- LNB
- RTL-SDR
- GOOBAY SINGLE 67269 LNB, Single, 40mm reichelt

-> Pollin

10 GHz Rx by PD0SBS DE

LNB Golden Media GM201 AMSAT-DL Forum

- Universal Single-LNB GOLDEN-MEDIA GM-201, 0,1 dB Pollin 2,45€ 24.03.2019

- MODIFICATION FOR EXTERNAL REFERENCE by Michael Fletcher

MEGASAT

- DIAVOLO QUAD, LNB, Quad, 40 mm Reichelt 17,95 € 29.03.2019
- Datenblatt
- PLL, 25 MHz Quarz

- cq DL 2019, H. 1., S.

- Megasat Werke GmbH

- Multifeed Quad LNB

- modified a SR-320, ext. ref. frequency by Remco

=============================================================

Im Netz gestöbert

Antennen

- Antennen für Es’Hailsat-2

antennen es'hailsat2

- http://jcoppens.com/ant/helix/calc.en.php

- Eine Helixantennengruppe für 2400 MHz

- Sophisticated Helix Antenna Design

- Helical Antennas (en mode Axial) pdf by F6EVT

- Helical/helix antenna cookbook recipe for 2.4 GHz wavelans and/or WiFi applications
by Dr. Remco den Besten, PA3FYM

- http://www.i1wqrlinkradio.com/antype/wifi-ghz.html

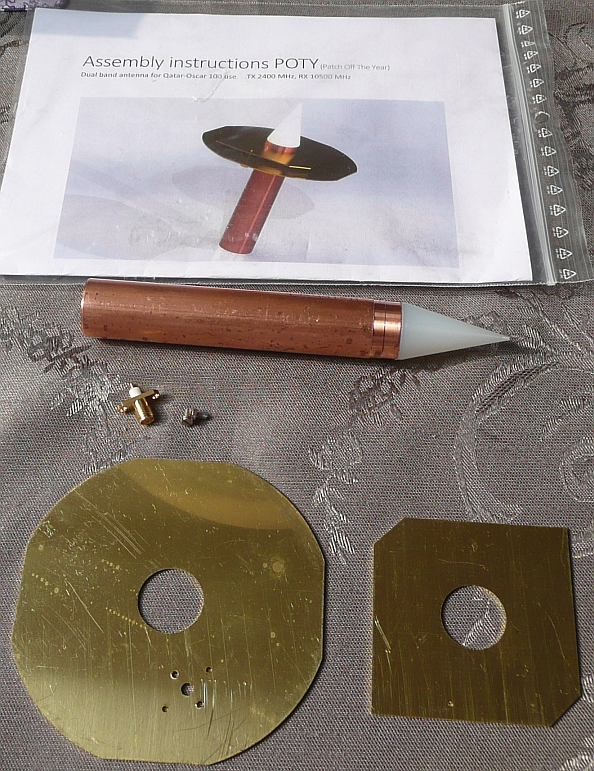

- Es'hail-2 Oscar 100 Dual Band Patch Antenna
- Dish feed
- 2,4 GHz LHCP
- 10 GHz LNB mit waveguide feed

- http://dj6iy.darc.de/ghz-antennen/ghz-ant.html

- Feed für den Uplink-Spiegel auf 2,4 GHz

- "Boîtede thé" Une antennedirective simple pour la bande 2300-2450 MHz by F4DAY [DE]

- 2.4 GHz LHCP Helix-Dish-Feed von Fa. WIMO, aktualisiert am 14.01.2018 by DD1US

- Simple S/X Dual-Band Coaxial Feed for Satellite Communication
by Rastislav Galuscak¹ - OM6AA, Pavel Hazdra¹, Milos Mazanek¹

- http://www.om6aa.eu/feeds_antennas.php
- SEPTUM FEED REVISITED by by Rastislav Galuscak, OM6AA

=============================================================

DATV

Amateur Fernsehen via HailSat-2 by DD0YR
- digital ATV

DATV-Express digital-ATV project

http://home.swissatv.ch/

SR-systems
- Bestückung von Leiterplatten in SMD- und THT-Technik in kleinen und mittleren Stückzahlen.

http://www.variovision.tv/

http://www.datv.de

- http://www.vivadatv.org/tutioune.php?om_id=G4KLB&station_id=1

- http://www.datv.be/chat/

- http://db0ko.org/aktuelles.php

- Video Stream QO-100 via VLC http://www.db0ko.org/db0ko_internet.m3u

=============================================================

LNB

- LNB Reviews

- Tests on a DIGITAL TV LNB for 10GHz narrowband by Andy Talbot G4JNT
Using an external LO Source with the Octagon PLL Low Noise Block by Andy Talbot G4JNT 2016-06-30

- Es Hail 2 SSB Sat Empfang mit standard LNB von DB8TF 25.06.2018

- SINGLE LNB-BIAS, CONTROL L8200

UNISONIC TECHNOLOGIES CO., LTD

OE7 Amateurfunkforum • Thema anzeigen - 26°E erster geostationärer Satellit

www.oe7forum.at/viewtopic.php?f=7&t=284&p=2086#p2086

https://www.oe7forum.at/viewtopic.php?f=7&t=284&start=150#p2045

- Hardware for EsHailSat2 by https://forum.batc.org.uk

- 26°E first Ham geostationary transponder SSB and DATV

- P4-A : DF3LZ ground station (DIY)

- Building equipment for AMSAT P4A geostationary Es’hail-2 by OH3TR OH3TR

- G4DDK- A radio blog

- Getting ready for amateur radio’s first geostationary satellite - EE Publishers

- An idea for a low cost stable 10GHz receiver – Daniel Estévez

- http://www.ok2kkw.com/

- https://dd0yr.de/ifd-005.html

- http://www.floroy.de/db8tf/hail2.htm Achtung, Wurm auf Webseite!

- Es Hail 2 LNB Antidrift

- https://pl-vision.com/wd/modified+lnb

- Noise Figure Measurement using Natural Noise Sources GM3HAM - Lothians Radio Society

- https://forum.amsat-dl.org/index.php?thread/39-rhcp/

- http://antennadesigner.org/polarization_loss_given_a-r.html

- http://www.a09.info/ESH2.pdf

- Es - Hail Geostationärer AFU Transponder ab Frühjahr 2017 (Phase 4) by DD7BY

- Ham Radio Station OH2AUE & OH2FM, ex-OH2BTZ, Michael Fletcher

- Es’hail2 – erster geostationärer OSCAR in den Startlöchern
- Seiten 29-31

Blockschaltbilder

- Hardware for EsHailSat2 by BATC-Forum

- http://www.octagon-germany.eu/

Getting ready for Es’Hail 2: Part 1.5 LA1K

- Entkopplung zwischen 10-GHz-RX-Antenne und 2,4-GHz-Tx?
- Harmonische
- Rauschen

- http://forum.vhfdx.ru/sputniki/eshailsat-2/60/

VHF VHFDX-Foren

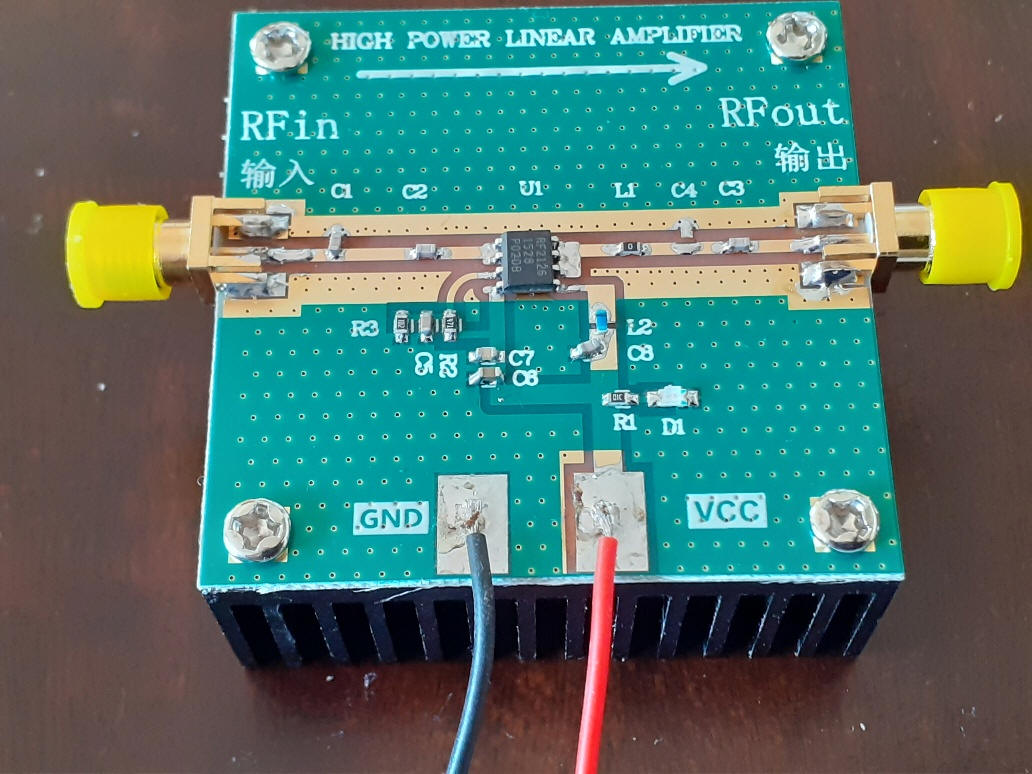

- Welcome 13cm band SSB -> PA Building an 13cm SSPA

https://www.ph4x.com/

=============================================================

Für Anfänger ;-)

Satellitenfernsehen by Reichelt
- LNB
- Satellitenanlagenplanung

- Low noise block downconverter ( LNB )

- LNBs, Satellitenantennen, Schalter etc.

- SAT MULTIFEED AS :: Multifeedhalterung Sat LNB, 2-fach, für ALU Select Sat Spiegel
eine auf dem Multifeed-Halter abgebildete Grad-Einteilung ermöglicht die exakte Einstellung zwischen 3° und 14°

- SATTECH Satelliten-TV-Technik (1988)
- SATTECH_Satellitenempfang_und_Kommunikation (1991) by TechniSat
- SATLEX Satelliten-TV-Lexikon (1988)

www.infosat.de

- https://www.lyngsat.com/

- How satellite TV works.

Position ASTRA, relevanter SAT für DL 19,2 Ost
- Antennenausrichtung für Satellitenposition 19,2° Ost
-

Position Es'Hail-2 25,8 East

Einsatz Multifeed

Einsatz Flachantennen

- SELFSAT-H30D : Satellitenantenne, Single www.selfsat.ch www.selfsat.com

- SelfSat H21D

- Befestigung am Fensterrahmen
- SAT-Flachantenne SELFSAT H30D+, Twin
- SELFSAT-H30D+ series

- SELFSAT

Do it yourself, Satellitenschüssel selbst installieren

=============================================================

Ok, genug gelesen, RX-Weg aufbauen und schrittweise testen, 11.01.2019 mkn

- So gedacht und die Anzahl der Links wächst, hi.

NB-Empfang

- Nutzung Universal LNB, LO: 9750 MHz
- Umsetzung 739,550-739,800 MHz

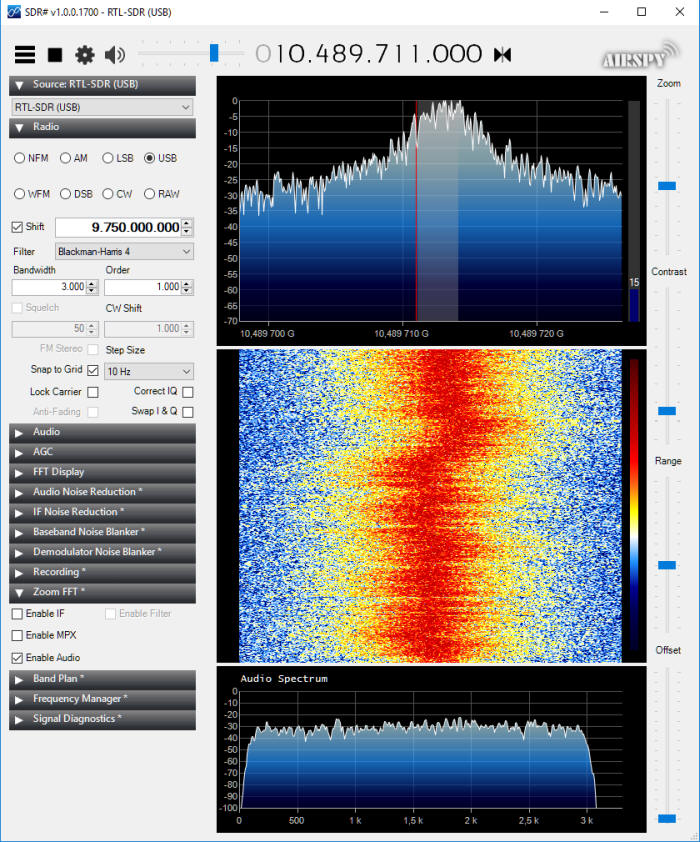

- Nutzung RTL-SDR plus PC, Laptop, Tablet oder Smartphone
- evtl. in der Zukunft weitere Umsetzung und Nutzung eines Empfängers(TRCV)

LNB

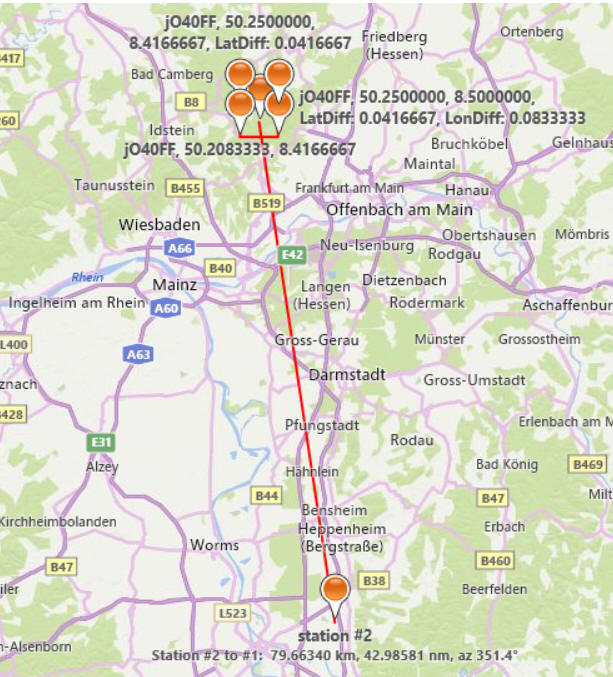

Empfang von 10 -GHz-Baken im Umkreis von JN49HM
- wo?

- Empfangsbereich Low Band: 10,7 - 11,7 GHz
- Empfangsbereich High Band: 11,7 - 12,75 GHz
- L.O. frequency Low Band: 9,75 GHz
- L.O. frequency High Band: 10,6 GHz
- IF output Low Band: 950 - 1950 MHz
- IF output High Band:1100 - 2150 MHz

Umschaltung Band: 0 / 22 kHz
Umschaltung vertikal (V): < 14,0 V
Umschaltung horizontal (H): > 16,0 V

Narrowband Linear transponder
Uplink: 2400.050 - 2400.300 MHz , zirkular polarisiert, RHCP
Downlink: 10489.550 -10489.800 MHz , linear, vertikal polarisiert

Wideband digital TV transponder
Uplink: 2401.500- 2409.500 MHz
Downlink : 10491.000-10499.000 MHz

LNB more info by mkn

Universal Single LNB goobay^® 67269

https://www.wentronic.de/de/tv-und3-sat/empfangstechnik/lnbs-und3-multischalter/5365/universal-single-lnb

Ku-band LNB line-up

- sehr schöne systematische Einführung

Ku Band PLL LNB's
- goobay^® 67269

Phase 4A / Es'hail 2
- goobay^® 67269

Modifikation: Quarz wird durch TCXO ersetzt

Umbau LNB - goobay^® 67269 nach Wolfgang, DJ8LC

- Öffnen des Gehäuses
- Ausbau der Leiterplatte, vorher F-Anschluß ablöten
- Entfernen des 25 MHz-Quarzes
- 25-MHz-Quarz ersetzt durch TCXO Connor-Winfield D75F D75X High Precision TXCOs
-> D75F-025.0M/CW654CT-ND/1965862
- TCXO über C an Pin 11 des Mixer-IC's

- 3,3 V-Spannungsregler für TCXO TS 5204 CX33 LDO-Regler, fest, 3,3 V, SOT-23 Reichelt Datenblatt
- Siebkondensatoren 1 uF, 2,2 uF
- Innerer Aufbau, Layout und Bestückung des 67269 ist serienabhängig, Lieferung Pollin 2017, 2018 und 2019
- Resultat nach Einbau des TCXO:
- Abweichung der LO: 9750 MHz kleiner 1 kHz(abhängig vom TCXO), ist bei Gelegenheit zu überprüfen

- Frequenzabweichungen verschiedener LNB's bis zu 500 kHz

" D series TCXOs use analog temperature compensation to achieve precise <1 ppm stabilities over temperature. Analog compensation is also used to prevent the phase issues caused by microcontroller based TCXO designs."

PCB-Version: 0401L 6510 , Kennzeichnungen auf der Bestückungsseite

Bestückungsseite: rechten Leiterzug des Quarzanschlusses auftrennen

Eingangsspannung zu VR1 ist 5 Volt!

LDO-Regler/TCXO:
- das Bild ist selbsterklärend, der Koppelkondensator zum Pin 11 des TFF1017 steht hochkant links vom TCXO
- linke Quarz-Pad wird geteilt, die zwei Hälften dienen als Lötstützpunkt.

TCXO: Pin 8 Tri-State Enable / Disable, wird nicht beschaltet
- Pin 4: Ground, Masse
- Pin 5: Output, Ausgang
- Pin 9: Supply Voltage Vcc, Versorgungsspannung

Fazit, Ausblick auf zukünftige Umrüstungen, Erfahrungen im praktischem Betrieb
- sehr wichtig ist die Verwendung eines analog geregelten TCXO's
-
- externe Einspeisung der 25-MHz-Referenzfrequenz anstreben
- dies könnte wieder ein TCXO sein, besser aber eine VCTCXO oder noch besser ein VCOCXO oder ein GPSDO
- Einspeisung der 25 MHz

- Wo ist die Speisedrossel IF zum LNB? Kein Mäander, Spirale, aber eine lange Zuleitung!

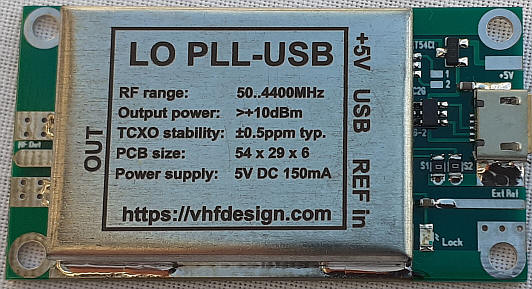

Externe Referenzfrequenz für die LNB-PLL

- mehrfache Nutzung des LNB-Kabels durch verschiedene Signale oder ein seperates Kabel für die zuzuführende Referenzfrequenz?
- Anschlußmöglichkeiten am LNB, Zugänge, Twin-, Quadro-LNB
- Welche Empfangssituation wird angestrebt?
- gleichzeitiger vertikaler und horizontaler Empfang über einen Spiegel

=============================================================

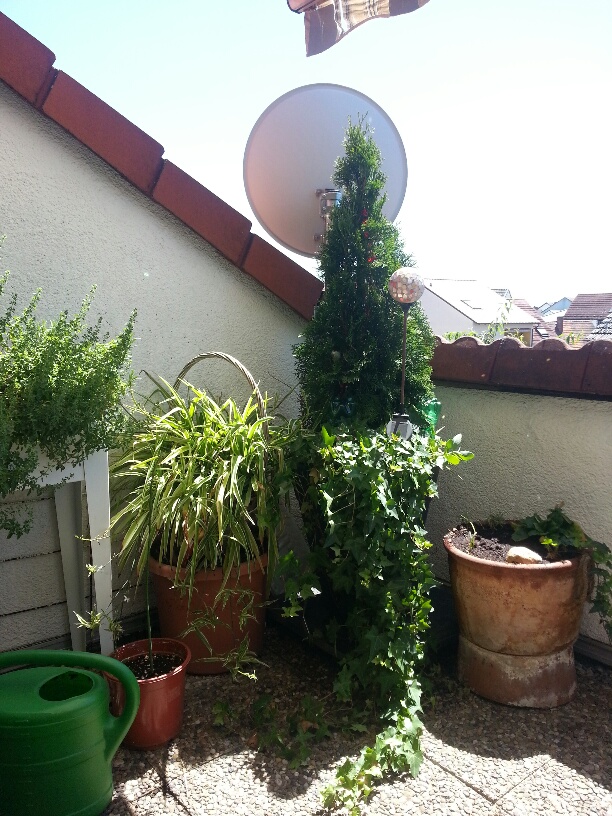

Empfangs-Spiegel

- Spiegel, wohin nur? Die Terrasse vor dem Wohnzimmer ist der einzige Standort mit Sicht in Richtung Sat.
- Erlaubnis des Vermieters notwendig? Keine Montage am Gebäude erlaubt.
- Besteht überhaupt eine LOS zum QA-100?
- Kabelwege zwischen LNB und Shack
- Der häusliche Frieden, das ist ein Wohnzimmer!

Was ist vorhanden?

33-cm-Offsetspiegel
"DIGIDISH 33
- Hochwertige 33 cm kleine DigitalSat-Antenne aus Aluminium. Enorm leistungsstark und extrem platzsparend. "
- DIGIDISH 33
- DIGIDISH 33
- DIGIDISH_33_45_SATMAN_33_45_MULTI.pdf Montageanleitung

- TechniShop

- DigiDish 33 (Teil 1)
- DigiDish 33 (Teil 2)

- An-Rohr-Fitting

TechniSat

LNB-Aufnahme: 40 mm

- Erste Gehversuche im DSB-Empfang

DSB Direct Satellite Broadcasting

- Ausrichtung des Spiegels, erste QO-100-Signale konnten wahrgenommen werden,
sicherlich war die Richtung nicht optimiert, DSB-Empfang verschiedener Satelliten ist möglich

60-cm-Offsetspiegel

- erster Test im DSB-Bereich, zwei Satelliten brachten 660 Sender
- Astra 28,2 E, Eutelsat, aber kein QO-100, also nochmals ran, Smartphone-Kompass
- und nun QO-100 finden, zuerst die Baken von Es'hail-2 gesucht und Position des Spiegels optimiert
- danach Baken und SSB empfangen, SKEW des LNB brachte nochmal einen Anstieg der Signale

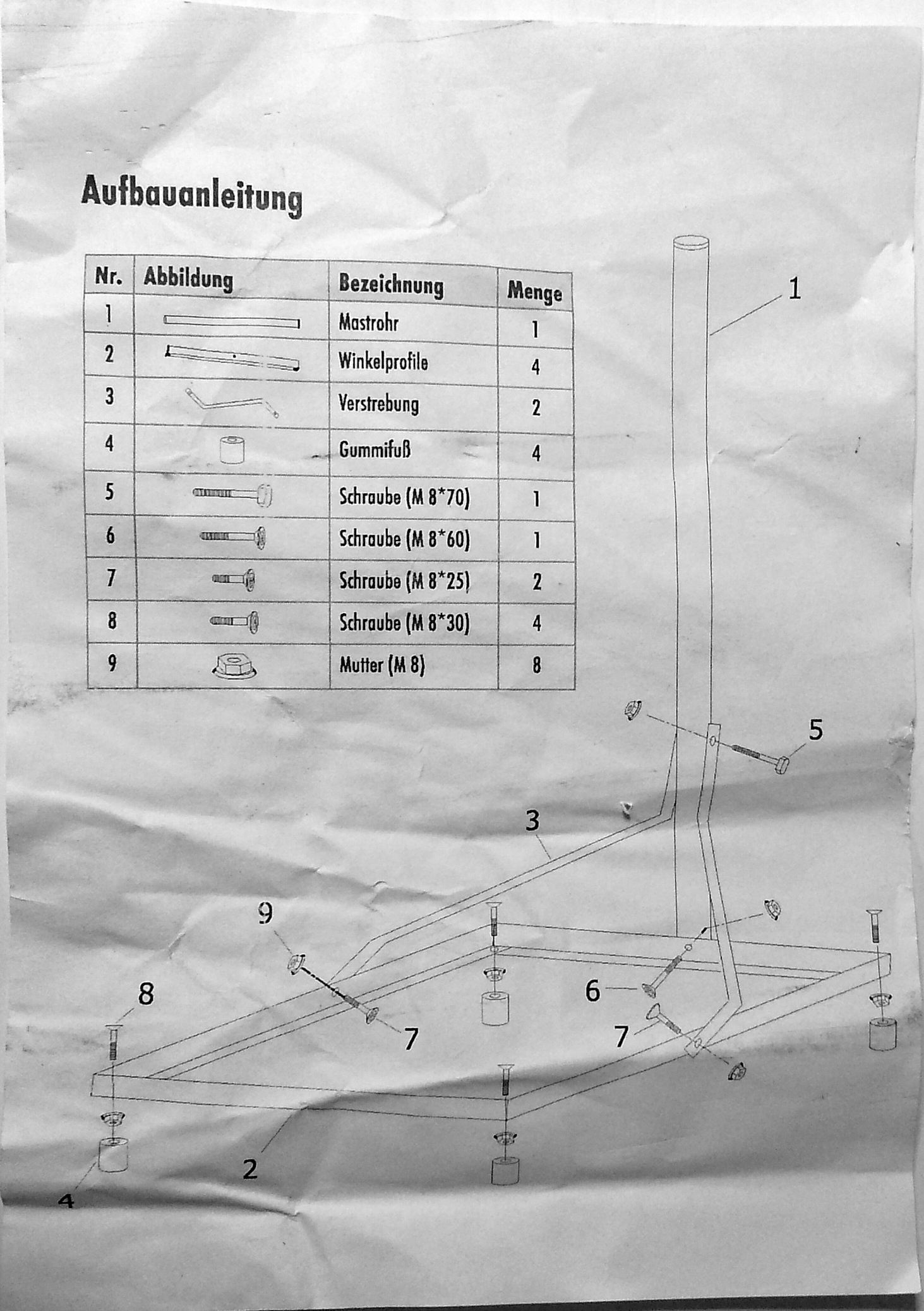

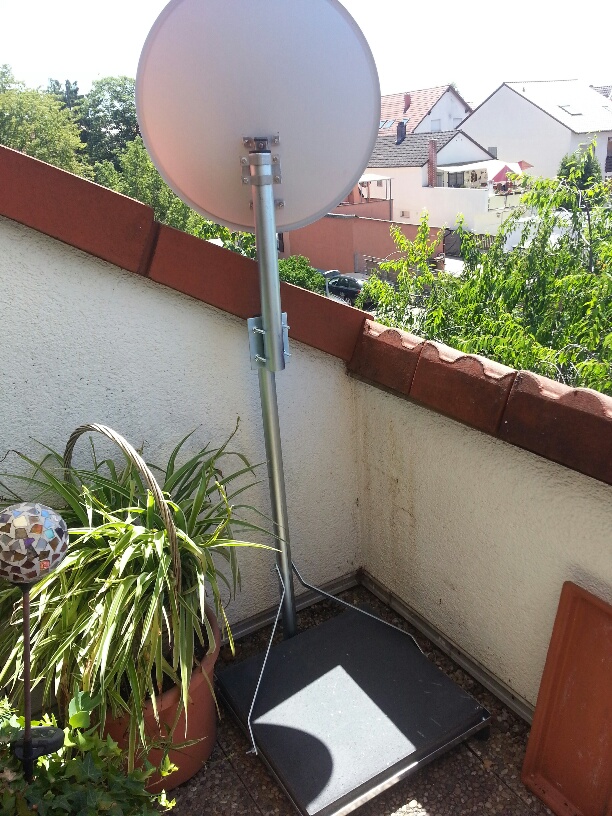

Tripod Mast Stand
- Stabilität
- Fixierung

Kabel Stecker, Adapter

F-Anschluss reichelt
Stecker / Kupplungen / Adapter Pollin

Kabel:
- LNB-Fensterdurchführung, F-m/m
- Fensterdurchführung
- Fensterdurchführung-DC-Weiche
- DC-Weiche-Dämpfungsglied

Koax-Steckverbinder

- Wasserschutzkappe für F-Stecker

Passen nicht über die Stecker vorkonfektionierter Kabel!

- SAT-Antennenanschlusskabel, 2x F-Stecker, weiß, 1,5m, 80dB
- SAT-Antennenanschlusskabel, 2x F-Stecker, weiß, 5m, 100dB, vergoldet
2,95 €, 12.01.2019

- SAT-Antennenanschlusskabel mit Wetterschutz, 1,5 m

- Koaxialkabel 75 Ω, 7,2 mm, 120 dB, 100 m Pollin 570572 19,95€ 29.06.2019

Technische Daten:

Außen-Ø 7,2 mm
Innenleiter: 1,0 mm
Isolation: 5,0 mm
Material: Kupfergemisch (CCA)
Schirmung: 4-fach
Schirmmaß: > 120 dB
Wellenwiderstand: 75 Ω
Biegeradius: 45 mm
Kapazität: 55 pF/m
Verkürzungsfaktor: 0,82
Länge: 100 m

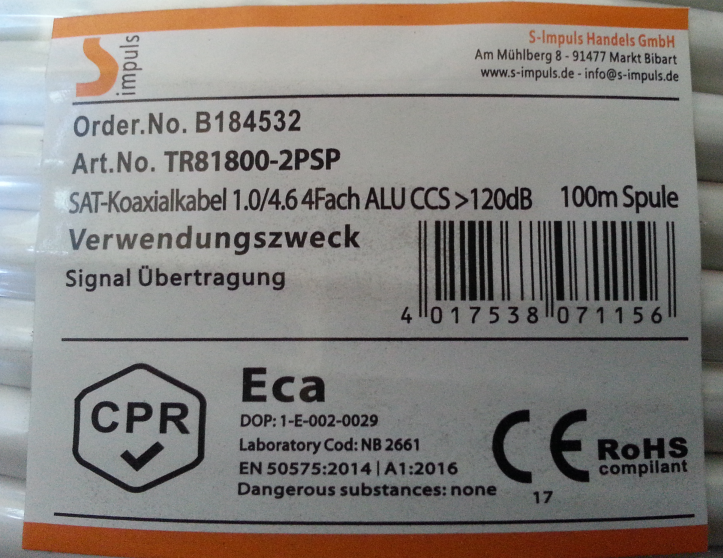

- SAT-Koaxialkabel 1.0/4.6 4Fach CCS>120db 100m Spule Eca S-Impuls GmbH S-Impuls Handels GmbH

- TR81800-2PSP
-> Produktinformation
"Koaxialkabel für BK und SAT Typ 1,1 / 5,0 Digital,
coaxial cable for BK and SAT CCS Innenleiter

BZT G 686 556 B
Innenleiter / inner conductor Ø 1,0 mm
Material Innenleiter / material conductor CCS
Dielektrikum / isolation Ø 4,6 mm
Material Dielektrikum / material isolation Foam PE
Schirmfolie / shielding foil 2x Alufolie-doppelt kaschiert
2x Alufoil double
Schirmgeflecht / braiding 2x 64x 0,12 mm Alu
Außenmantel / jacket Ø 7,0 mm
Materialfarbe / material colour PVC / weiß / white
Wellenwiderstand / impedance 75 ?
Schirmungsmaß / screening factor > 110 dB
Kapazität ca. / Capacitance ca. 55pF/m
Verkürzungsfaktor v/c / Velocity ratio v/c 0,82
Biegeradius / Bending radius 45 mm

DÄMPFUNG bei 20 oC dB/100 m / attenuation at 20 oC dB/100 m:
100 MHz 3,9
200 MHz 5,8
500 MHz 11,7
800 MHz 13,1
1.000 MHz 16,5
1.750 MHz 24,2
2.050 MHz 27,6
2.250 MHz 28,1
2.400 MHz 29,5 "

CCA Copper Clad Aluminum

Fensterdurchführung

- HF-Flachbandkabel

- HF-Flachbandkabel SONERO X-WA26, 0,26 m

SVE 20-01 2-fach SAT-Verteiler | 5…2400 MHz Datenblatt

SVE 20-01 :: Verteiler, 5-2400 MHz, 2-fach, 8 dB
3,30 € 12.01.2019
Datenblatt

=============================================================

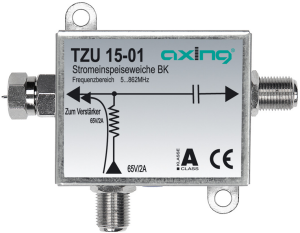

DC-Weiche

axing

DC-Speisung für LNB, 12 Volt, Unterband, vertikal für NB-Transponder

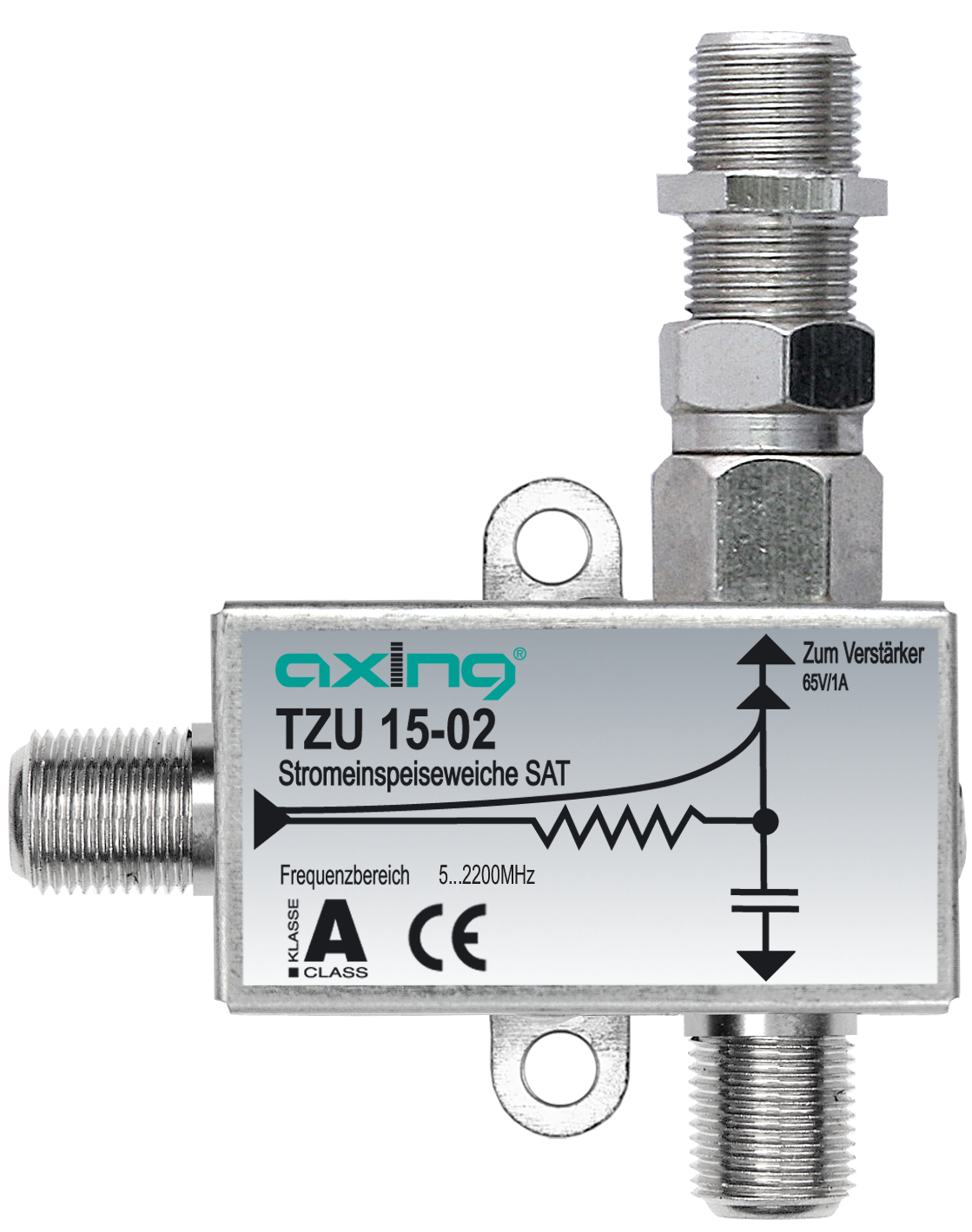

TZU 15-02 Stromeinspeiseweiche TERR/CATV/SAT

Quelle: axing

TZU 15-02 Reichelt

- Verfügbare technische Informationen sind spärlich.

Eigenbau der DC-Weiche

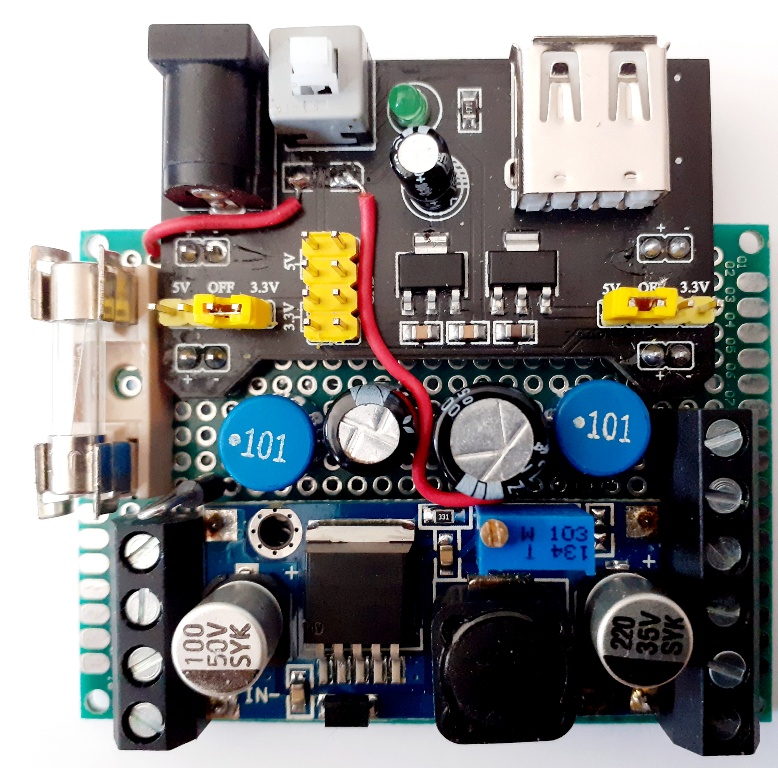

Spannungsquelle
- Anforderungen
- Was ist vorhanden?
- Schaltnetzteil

- DC-Steuerung, 22-kHz-Generator

- DIY Ferneinspeiseweiche (Bias-T) für kleines Geld

- Bias Tee Calculator by K6VHF

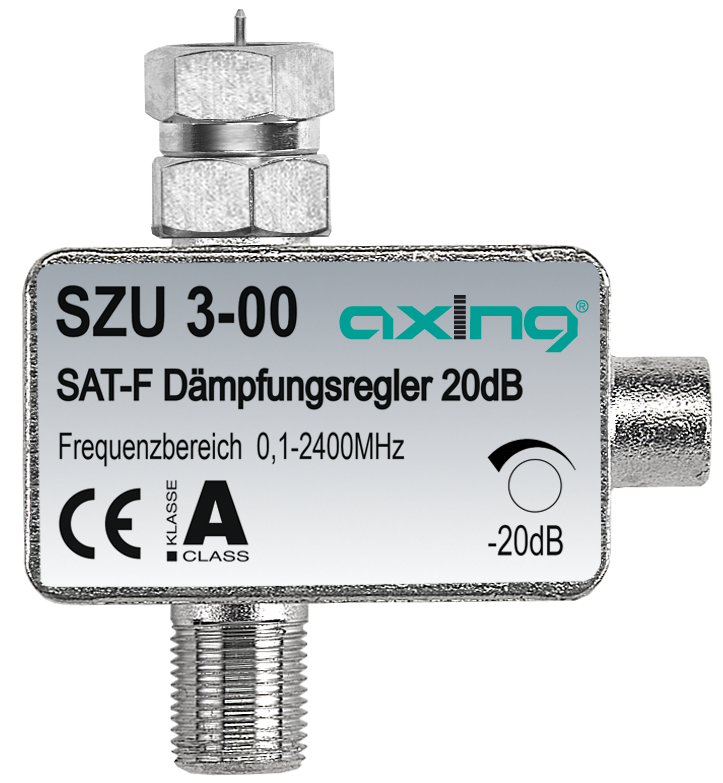

Eigenbau Fernspeiseweiche: Dämpfungsglied in Kombination mit DC-Weiche

LNB: F/f, 75 Ohm
RX1: BNC/f, 50 Ohm
RX2: BNC/f, 50 Ohm
DC: 12 Volt, Hohlstecker-Buchse, Innen: 2,1 Ausssen: 5,5 mm DM
DC- EIN-Aus-Schalter, LED grün DC-Anzeige
Adapter für RTL-SDR Terres 2: BNC/m auf ICE/m

Entkopplung RX1-RX2:
Durchgangsdämpfung: LNB-RX1, LNB-RX2
Gleichspannungsabfall: UB-U_LNB=

Schaltungsprinzip:
- LNB-Splitter-75/50-Ohm Anpassglied, Dämpfung: > 10 dB für LNB-RX

Diplexer, Triplexer

- Speisung im LNB
- Speisung zum LNB

- IF, DC, externe Referenzfrequenz

- Optimal wäre nur ein Kabel zum LNB

- schematic of a 25 MHz inserter for the LNB by PE1CMO

- triplexer by Remco den Besten

- Z3BT-2R15G+

- https://ww2.minicircuits.com/WebStore/rf_chokes.html

- Bias-Tee/Diplexer ZABT-2R15G+
- integrierter 10 MHz Diplexer und DC Bias-Tee
- The ZABT-2R15G+ is ideally suited for powering Satellite up converters and LNBs where IF, DC and 10 MHz clock
reference are all injected on a single coax cable."

- https://forum.batc.org.uk/viewtopic.php?f=15&t=3122&start=80#p20897 by G0MJW

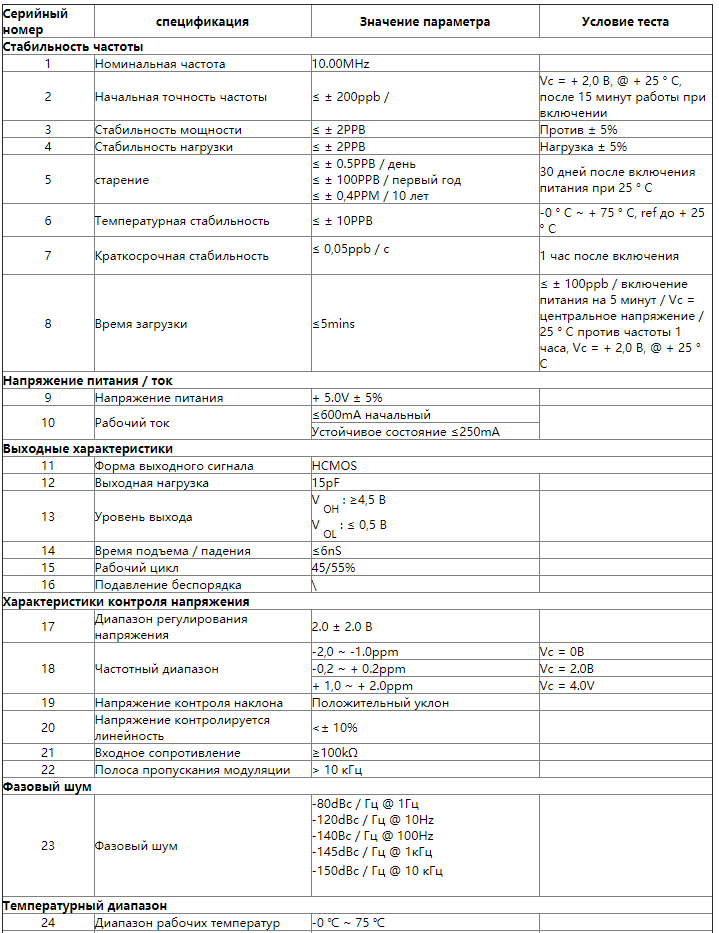

- Precision SMD TCXO/VCTCXO AST3TQ-28.pdf

- LNB Bias T and diplexer with onboard reference TCXO – blank PCB – British Amateur Television Club (batc.org.uk)

- Remco den Besten auf Twitter: "#Eshail2 #qo100 Yesterday at our radioclub @HHolsink correctly noted that my initial circuit of the 'REF side' is not fully complete. I forgot to add the series resonant part because I use a low pass filter after my reference. For clarity an updted version. Thanks Hans! https://t.co/B5AtHduj1N" / Twitter

https://download.axing.com/Katalog_Prospekte/Stromversorgung.pdf
TZU 11-04 Fernspeisenetzteil 12 V/200 mA | F-Stecker

Quelle, Kabel, Steckverbinder
BZU 150-00 Fernspeisekabel

W 3R15GS 2014, Reichelt
12,60 Euro, 02. April 2016. 9,99 Euro 12.01.2019

Dämpfungsglied
- notwendig?
- variabel, später fest?
- Eigenbau

SAT Dämpfungsglied 20 dB - F-Stecker > F-Buchse

SZU 3-00 SAT-Dämpfungsregler | F-Buchse | F-Stecker

Quelle: axing

SZU 3-00 : SAT-F Dämpfungsregler, 20 dB
Datenblatt SZU3-00

Verfügbare technische Informationen sind spärlich.

SAT-Dämpfungssteller 2,60 €, 12.01.2018, Pollin
"Frequenzbereich 0,1...2400 MHz, Dämpfung einstellbar von 0...20 dB, Gleichspannungsdurchgang, F-Buchsen."

Dämpfungsregler 0 dB - 20 dB - F-Buchse > F-Buchse wentronic

- "Dämpfungssteller mit Gleichspannungsdurchlass
- Verwendung zum Abdämpfen zu starker Antennensignale, um eine Übersteuerung des Receivers zu vermeiden
- Frequenzbereich: 0,1 MHz - 2400 MHz
- 75 Ohm"

Quelle: Pollin

Adapter F/RTL/SDR-Eingang

Adapter F-IEC

=============================================================

RTL-SDR-Dongle

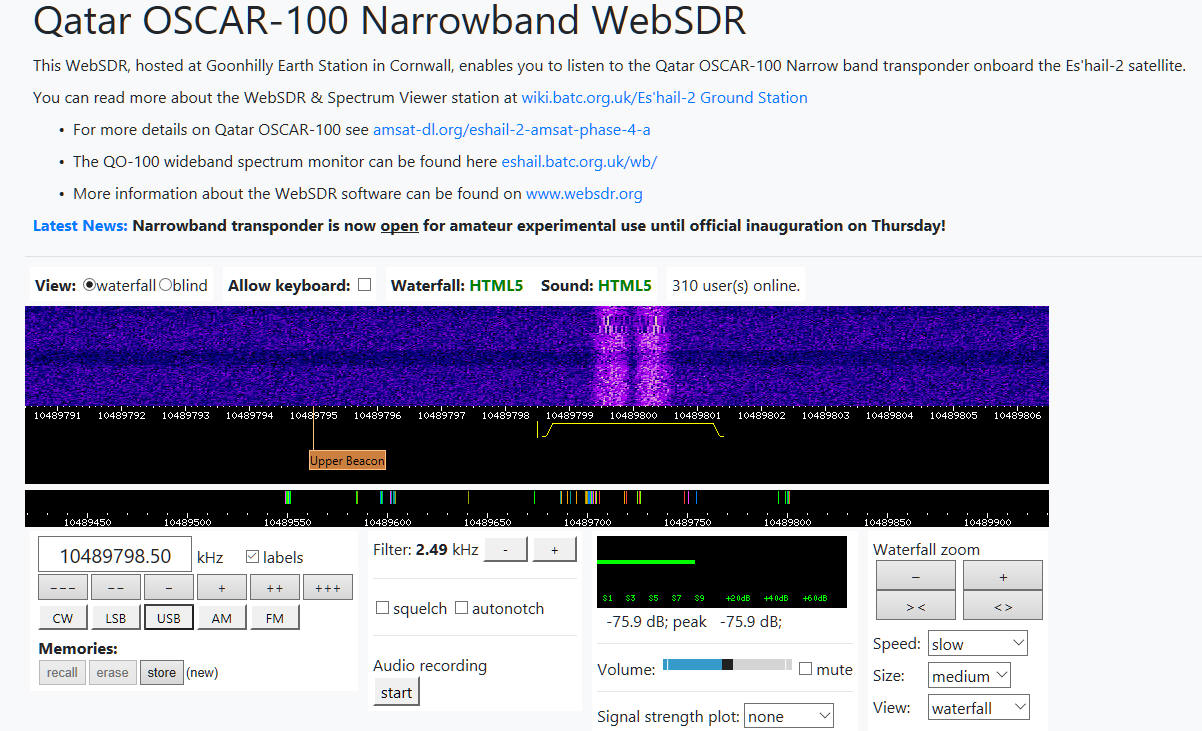

Narrowband Linear transponder
Uplink: 2400.050 - 2400.300 MHz , zirkular polarisiert, RHCP
Downlink: 10489.550 -10489.800 MHz , linear, vertikal polarisiert

- verwendeter LNB LO=9750 MHz, somit ergibt sich der ZF-Bereich zu:
- 10489,550-9750= 739,550 MHz bis 10489,800-9750= 739,800 MHz

Im praktischen Betrieb bewährt sich auch die Umrechnung auf die 2,4 GHz-Lage, Idee von Martin, DM4IM

- Eignung in Abhängigkeit der gewählten ersten ZF
- Frequenzstabilität

- Buy RTL-SDR Dongles (RTL2832U)

- RTL-SDR R820T2 TCXO Dongle

Welcher wird verwendet?
- Vorerst wird der vorhandene TERRES 2 genutzt

PC
- DELL 745

- Laptop HP 8540w

- Smartphone SAMSUNG S3

Installation RTL-SDR

- ZADIG-Treiber

- SDR Software, gewählt: SDR#

Software-Setup

- RTL-SDR(USB)
- Shift: 9750 MHz(abhängig von der LO-Frequenz des LNB, hier modifizierter LNB mit TCXO hoher Genauigkeit;
Abweichung kleiner 1 kHz bei 9750 MHz)

Hardware-Setup
- Spiegel mit LNB
- IF-Kabel
- Speiseweiche
- RTL-SDR mit Computer

Ausrichten der Antenne
- Azimut
- Elevation
- Skew des LNB

=============================================================

10-GHz-Signalquelle zur Funktionsprüfung des LNB

- Ja, wenn aber noch keine Antenne vorhanden...

- 10 GHz Prüfstand

- 10 GHz-Signalquelle für LNB-Test DE
- LNB-Leckage

- Bau eines einfachen Signalgenerators by do2sw
- 24 MHz-TTL-Oszillator
-

=============================================================

- 96-MHz-Quarzoszillator mit Vervielfacherkette
   - Ausgang: 576 MHz, ca. 6 mW
   - Stromversorgung: 12V, 41-43 mA
   - Ausgang: RF Splitter ZFSC-2-4+-
      Ausgang 1: zum Zähler via 10 dB Dämpfungsglied(Radiall R 412410)
      - Frequenz: 575.998,556 kHz , nach 10 min Einlaufzeit, Messzeit: 10s, Zähler GPS-controlled
   - Ausgang 2: zur Antenne 10 GHz... hi
   - Gehäusestrahlung ist dominierend für das 10 GHz -Signal

Frequenzzähler Ч3-34 mit Frequenzteiler Я3Ч-51 Einschub

- Vervielfacher und Testoszillator für 2,3 bis 24 GHz vy Richard, DF5SL

- 2.4G-Signalquelle (Kammgenerator)

=============================================================

- miniVNA Tiny

- Nutzung des Signalgenerator 1 MHz - 3 GHz -> miniVNATiny

- Ausgang: DUT
- Output Level
   miniVNA tiny - generator output level - reloaded
   - miniVNA tiny - generator output level

   - 500 - 3000 MHz

Harmonische sind sicherlich vorhanden
- Ergebnis? Ja.
- Auswertung der 4. Harmonischen, 2600MHz * 4=104000 MHz
- direkte Abstrahlung des Tiny ausreichend, ein getesteter l/4 Strahler für 3 cm brachte keinen Zusatzgewinn.
- DUT auf Frequenzzähler Ч3-34 mit Frequenzteiler Я3Ч-51 Einschub

=============================================================

Baofeng GT-3TP Mark III

- 437.065MHz 24th harmonic -> 10489,560 MHz
- TX Low Power
- 10489,559400 MHz gemessen mit SDR+LNB

- 10 GHz low power exciter/marker transmitter - 10 GHz Sender mit geringer Leistung und Markierer
- 432 MHz, 20 dBm(100mW) + Vervielfacher *24: HSMS-8202 Schottky-Dioden+ BPF 10,368 GHz
- Ausgangssignal: 10,368 GHz -30dBm

- Pipe-Cap Filters Revisited Paul Wade W1GHZ ©2008
- https://www.eisch-electronic.com/katalog/download/Katalog_deutsch/Katalog-2017-deutsch.pdf
-> UHF - Töpfchen, S.15

- Pipe Caps Filters for Microwave Rigs by KO4BB

=============================================================

Umgebauter LNC Microwave Low Noise Converter, ORBIT-SAT OHG
- " The European HEMT LNB"
- nunmehr genutzt als DRO, war auf 10,490 GHz abgestimmt
- Pout: 0,5 mW
- Übersteuerung des LNB's vermeiden
- Frequenz auf Wanderschaft
- SSB-Demodulation nicht möglich, nur NF-Rauschen

- 06.02.2019

- verwendeter LNB gooBay modifiziert TCXO

=============================================================

LNB als Signalquelle, LO: 10,6 GHz?

- Wieviel wird durchgeblasen?
- 22 kHz werden benötigt zur Aktivierung

=============================================================

UP-Link 2,4 GHz

- Frequenzfahrplan
- was ist vorhanden
- zukünftiger Ausbau
- Transverter 432 MHz -> 2,4 GHz
- Leistungsverstärker
- Antenne
- Transceiver für 432 MHz: Kenwood TS780, 1/10 W 10 W, die Leistungsumschaltung steht nur unter FM zur Verfügung
- Dämpfungsglied zwischen TRX und Transverter, um Zerstörung des Einganges des Transverters vorzubeugen

- Blick ins "Lager"
- sieht trostlos aus, da nie in dem Frequenzbereich aktiv

RF Kabel 1,50 N-m/N-m
FSJ2-50, HELIAX® Superflexible Foam Coaxial Cable, corrugated copper, 3/8 in, black PE jacket
FSJ2-50
Dämpfung pro 100 m: 22.247 dB für 2500 MHz

https://catalog.belden.com/techdata/EN/1694A_techdata.pdf

=============================================================

Helix-Feed on 2,4 GHz

Modify an Analogue Sky TV Offset Fed Dish for AO-40 S-Band by G6LVB

- helix is wound left hand circular polarised (LHCP)

- 'Taste Test' between 30 Turn Wimo Helix & 60cm Dish

- aktueller Link zu den Hinweis W1GHZ

- http://www.jrmiller.demon.co.uk/

Articles by James Miller, G3RUH AMSAT.org

- A 60 cm S-Band Dish Antenna

- A 16 turn S-band helix antenna
- RHCP

- The W1GHZ Online Microwave Antenna Book

- Helix feed 3.25 whorls for parabola D=85cm offset April 18, 2002 by F1AFZ
- Reflektor und Halterung interessante Lösung
- ADAPTATION OF A TV OFFSET DISH FOR P3-E RECEPTION F1AFZ
- offset TV dish of a diameter of 85/90cm
- Helix Feed mit Gama Match

https://twitter.com/f1afz?lang=de

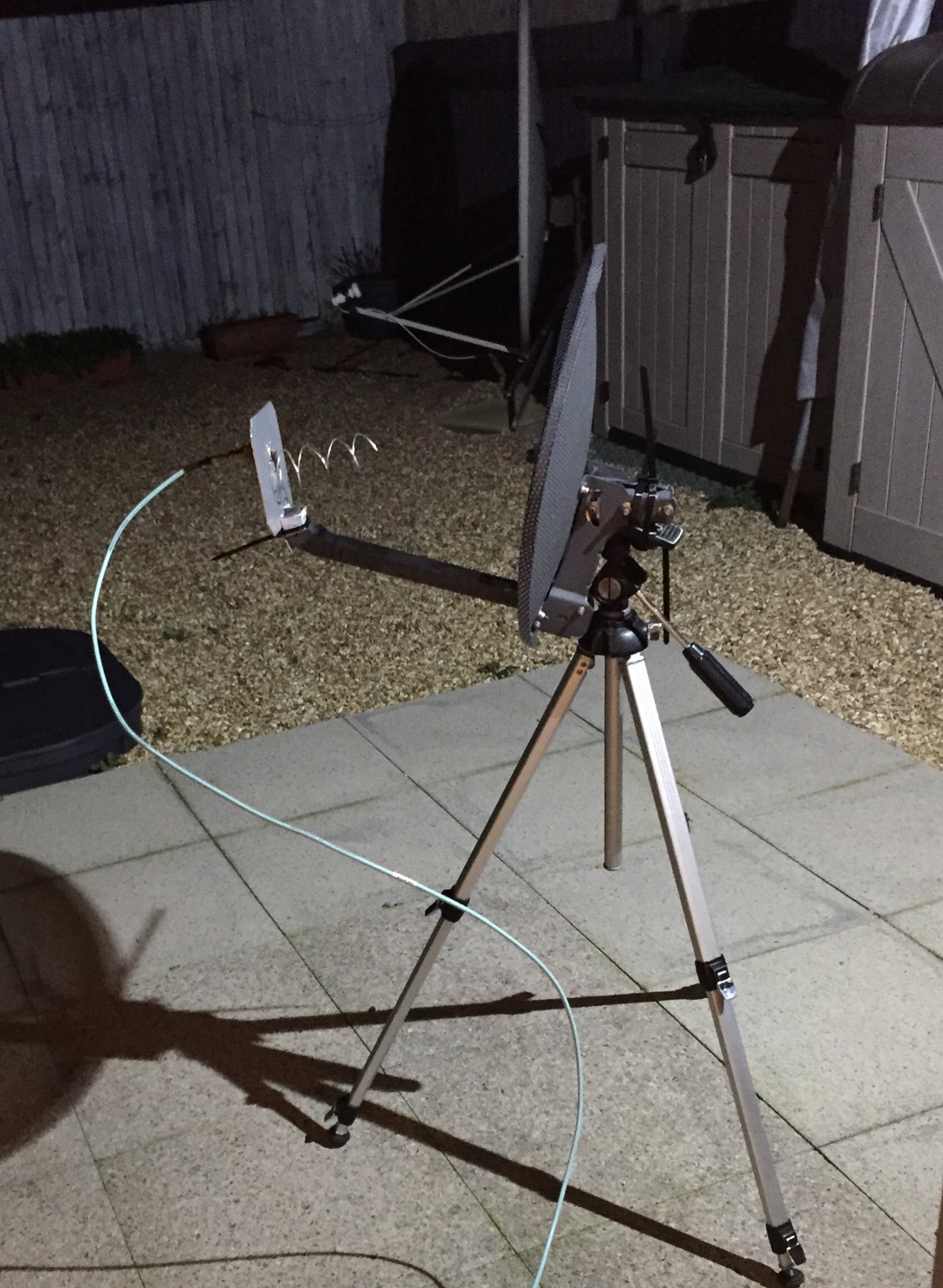

- David Crump
- downlink 10 GHz 1,2m dish
- Uplink, helix feed, old Sky TV dish

- Datenblatt für Helixfeed H13L4 by www.dd7mh.de

- HELIX - Antenna for 13cm (2.4GHz) by OH4JZJ
- Matching

- Ice Cone Feed – nolle.engineering

=============================================================

Patch Feed

patfaq.txt
- http://www.jrmiller.demon.co.uk/products/figs/sun.zip

- PATCH 2.4GHz FOR DISH ANTENNA (updated 17 August 2002)

- portable AO-40 Mode-S receiving station by DH2VA

- https://www.qsl.net/k3tz/index.html

- https://www.qsl.net/k3tz/images/k3tz.pdf

Martin's, DM4IM, Variante

- Patch' Feed for S-Band Dish Antennas by http://www.jrmiller.demon.co.uk/

- http://www.gunthard-kraus.de/

- Teil 1- Design von Patchantennen (Um den Entwurf einer zirkular polarisierten Patchantenne für 2,45GHz erweiterte Tutorial - Version 1.3 vom 12. September 2011)
-> 5. Drittes Projekt: Entwicklung einer zirkular polarisierten Patchantenne für 2,45 GHz

- Es'hail-2 Oscar 100 Dual Band Patch Antenna

- http://www.oe8hsr.at/blog/wp-content/uploads/Manuals/PatchFeedAssembly.pdf by OE8HSR

- https://twitter.com/m1geo/status/1103981175742365696 SWR

- https://twitter.com/arvedviehweger?lang=de
- Wellenleiter gekoppelt mit LNB
- https://m6okf.co.uk/

=============================================================

UP-Converter 2,4 GHz

Transverter

13-cm-Transverter TR2300 von SG Lab. Bulgaria

- Informationen zum TR2300, Inbetriebnahme und Betrieb [mkn]

Transverters Overview

- Bestellt und bezahlt: 15.02.2019
- Versandinformation: 27.02.2019
- Tracking oder der Postweg
- Empfangen: 04.03.2019

[Vk1-reflect] [VK-VHF] Circuit diagram please - my SG-Lab 13cm transverter has arrived.

Eingangsleistungsbereich 432 MHz
- Input Power 0.2 W bis 5 W
- Eingangsleistung möglichst klein halten, da diese ansonsten am Eingangsdämpfungsglied unnötig in Wärme umgesetzt wird, und zur Aufheizung beiträgt

IF-Kabel 432 MHz zwischen Transverter und Transceiver 432 MHz

- Kabel-Typ
- Länge
- Einfügedämpfung

- https://www.cavel.it/de/prodotti/1/6/09/RG58C-U
- bei 470 MHz dB/100m 38,7
- 10 m -> 3,87 dB

- Messung der Dämpfung

DC-Speisung des Transverters via Koaxkabel IF= 432 MHz

Der TR2300 bietet die Möglichkeit der Speisung über das IF-Kabel
- Jumper

Mode: VTT
- PTT-Steuerung mittels eine DC-Signals auf dem IF-Koaxialkabel

- es wird eine HF-leistungstaugliche Fernspeiseweiche benötigt

Diese Lösung wird nicht verwendet!

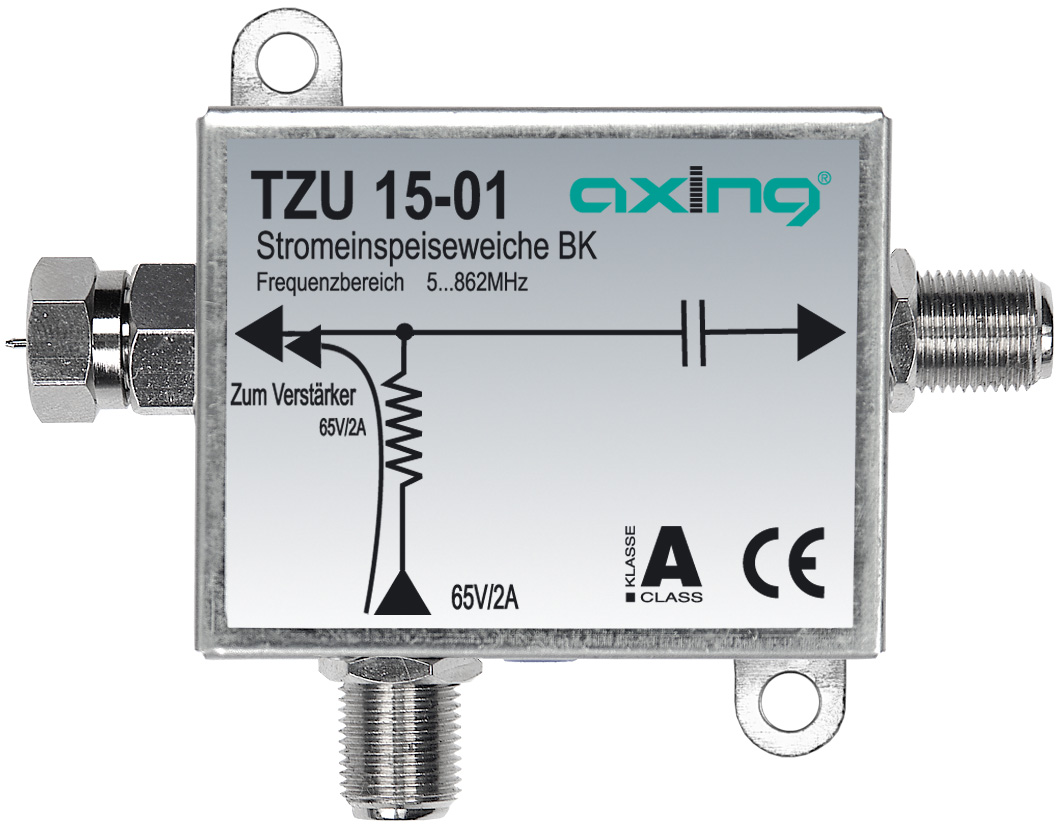

- TZU 15-01 Stromeinspeiseweiche für BK-Verstärker          Reichelt
   - axing
    - TZU 15-01 Stromeinspeiseweiche BK TERR/CATV
    - Stromversorgung.pdf

Quelle: axing

- Messungen
- Drossel
- Kapazität
- Spannungsabfall, Rs der Drossel
- Einfügedämpfung
- Fehlanpassung in einem 50 Ohm System
- HF-Belastbarkeit

TX Power 432 MHz
Dämpfung des Kabels zwischen TX und Transverter 6 dB
min Eingangsleistung Transverter 0,2 W
TX: auf 1 Watt pegeln CW Dauerträger
Belastbarkeit
Kondensator
- Spannung
Strom

Anordnung der Speiseweiche, DC-Einspeisung

-https://web.archive.org/web/20120206234649/
http://www.picosecond.com/objects/AN-01e.pdf

- https://de.wikipedia.org/wiki/Fernspeisung
- https://de.wikipedia.org/wiki/Fernspeisung

=============================================================

Inbetriebnahme, Tests

- Installation RTL-SDR
- Tests im ZF-Bereich
- Signalquelle
- Frequenzkorrektur
- Shift, Bestimmung der LNB-Oszillatorfrequenz

Empfangsversuche

LoS zum Satelliten, Baken

Empfangsversuche mit LNB

Installation des Spiegels
- wo?
- LoS zum Satelliten, Baken

Empfang von Astra- oder anderen TV-Sat-Signalen

=============================================================

Dual-Band-Feed 2,4 GHz/10,5 GHz

- http://www.hybridpretender.nl/
- Assembly instructions POTY
- Original publication
- https://twitter.com/HHolsink/status/1108393451324956673

Hans Holsink pe1ckk
- https://twitter.com/HHolsink?lang=de

- DKARS MAGAZINE Page 18-23

- "Inspired by others I made my interpretation of DJ7GP's dual band dish feed. " by Remco

POTY - "Patch Of The Year"

" "POTY" (Patch Of The Year) Is a simple dual band dish feed for Es'hail-2 / QO-100
This antenna is designed by Mike Willis G0MJW, Remco den Besten PA3FYM and Paul Marsh M0EYT
TX 2400 MHz Circular polarized patch antenna
RX 10500 MHz Linear horn antenna with dielectric lens."

Lieferumfang:

1) Dielectric lens
2) CNC cut brass patch plate
3) CNC cut brass reflector plate
4) SMA connector + screws
5) CNC milled copper waveguide tube
6) Printed assembly instructios POTY

- Shipping cost to DL: 14 € (only 9,50€ for Priority mail)

- What is missing or wishing list?

- typical measurement results of antenna
- technical parameters

- POTY and return loss plot DL2SBA 3. Mai 2019

- Hints on tuning the G0MJW feed patch by G4WIM

- Was erreicht Informationen zum Duoband-Feed für Es'hail-2 von DJ7GP ?
- Bild 3

- Ergänzung zum Dualband Feed-Vergleich "S/X-Band Feed nach G0MJW, PA3FYM & M0EYT" by Willi, hb9pzk

Installation

- Reduzierring 40 mm auf 23 mm by BaMaTech
- Reduzierring 40 / 23 mm
    Aussendurchmesser: 40 mm
    Innendurchmesser: 23 mm
    Breite: 19 mm
    Material: Hartkunststoff

- LNB mounting on the POTY

Protection
- dualbandfeed with LNB combined into 2x waterproof plastic box by PE1CMO

- Radome for your dual band patch -> BATC - Forum

- POTY Gehäuse (SMA) – nolle.engineering 02.05.22 12,99 € + Versand

- https://www.qrz.com/db/DG9FFM

=============================================================

Decodierung der Baken

"The beacons are modulated in 400 bit/s BPSK (similar to the P3-satellites) or in CW." by AMSAT-DL

- 10489,550 – 10489,555 do not transmit Lower Beacon, 400 Bit/s BPSK or CW
- 10489,795 – 10489,800 do not transmit Upper Beacon, 400 Bit/s BPSK or CW

=============================================================

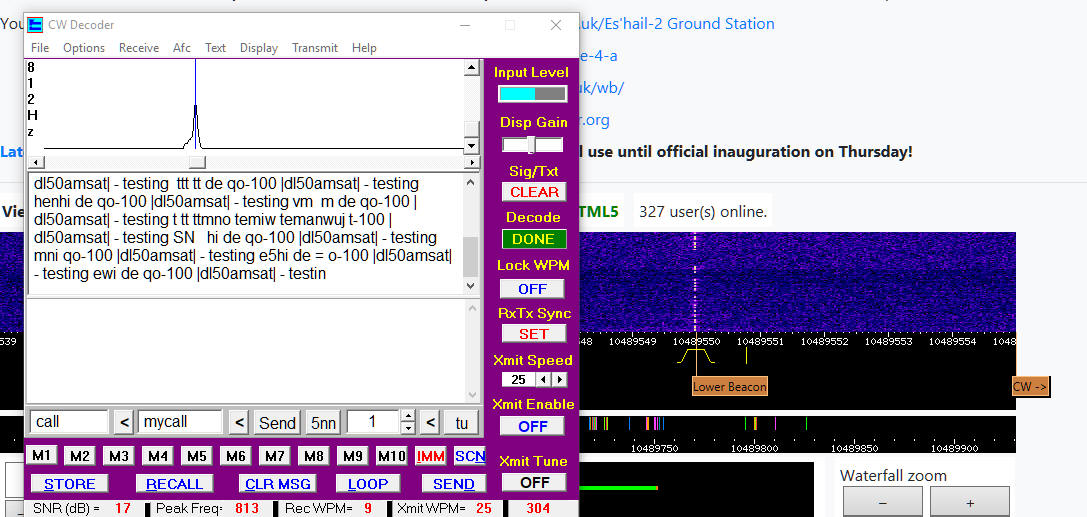

CW Decoder

CW Decoder, by Grant, WD6CNF

- Version 3.76
- Windows XP, Windows Vista, Windows 7, Windows 8.1, and Windows 10 Compatible
- Info

-> zahlreiche Programme

=============================================================

Auswertung der Telemetriedaten

Bake: 10,489800 GHz(?) 400 bit/s BPSK

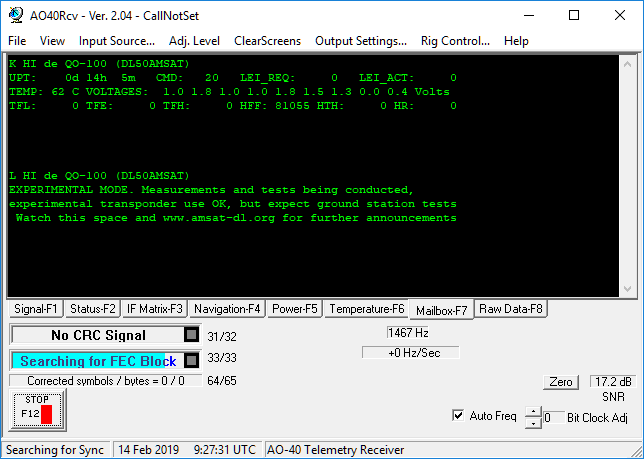

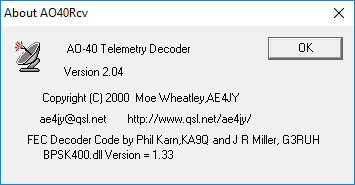

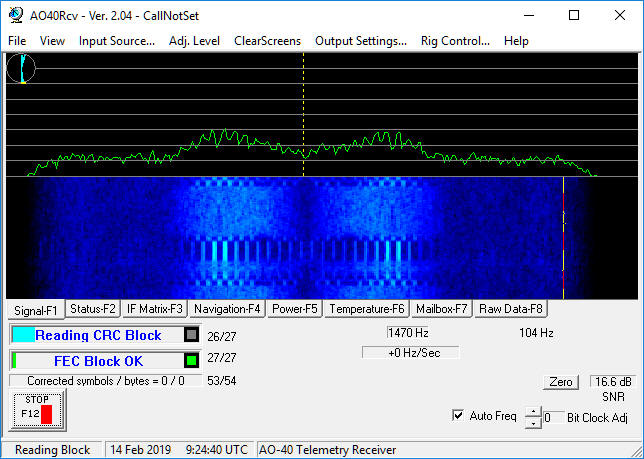

-AO-40 Telemetry Decoder Project by AE4JY

- läuft auch unter Windows 10
- Spektrumsanzeige Signal-F1 und Mailbox-F7, OK

- Help-Funktion, hlp-File kann nicht geöffnet werden unter Win10

WebSDR

NF-Verbindung Audioausgang WEBSDR und Audioeingang PSK-CW-Decoder

- schnelle und einfache Lösung
- Audio-Kabel 2*3,5 mm Klinke, AVK 119Q-15 by Reichelt

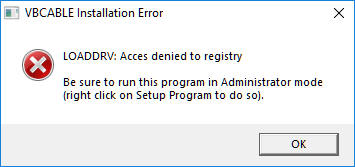

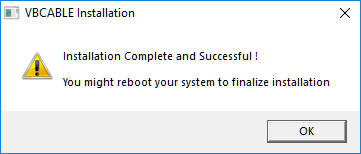

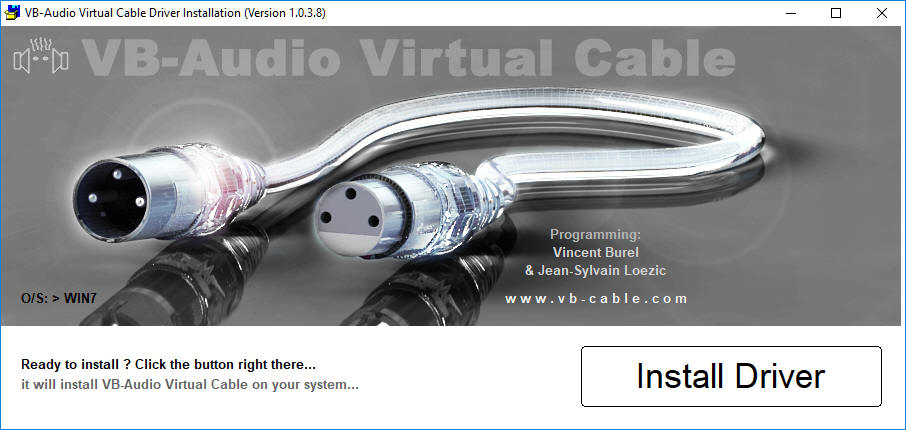

oder auch VB-CABLE Virtual Audio Device

=============================================================

WebSDR

- Qatar OSCAR-100 Web Receiver Project by https://batc.org.uk/
- Es'hail-2 Ground Station (BATC)
- Goonhilly Earth Station

- Goonhilly NB WebSDR

- Goonhilly WB WebSDR

- Hirschmann 1.3 m offset dish.

-> /nick CALL
http://www.qwebirc.org/

- IS0GRB Es'Hail2 SAT 26E WebSDR receiver

located in Dolianova, South Sardinia island, Italy, JM49OJ, is operated by Roberto IS0GRB, Antenna: 100cm parabolic dish + PLL LNB

- http://sniffing.ddns.net:8073 HA7DCD, Budapest

- OpenWebRX written by HA7ILM

- 81.200.56.207:8073

Receiver is operated by: ok1phu@seznam.cz
Device: RTL-SDR + SatTV pll LNB Zircon L101 ECO
Antenna: 60cm dish
Website: http://ok1phu.nagano.cz

- Es'Hail2 SAT 26E WebSDR receiver by ON4BCB

RX is operated by Walter ON4BCB, e-mail ON4BCB(at)gmail.com
QTH: Belgium, JO21HC,
Antenna 180cm parabolic dish + Octagon PLL LNB on 26° Est This WebSDR is running on a QuadCore Linux Ubuntu Server on a Raspberry PI 3b

- http://yo9hzn.net-communication.ro:8073/

Sacuieni YO9HZN

Transponder Narrow Band Es'Hail 2 10GHz
Receiver is operated by: yo9hzn@gmail.com
Device: RTL-SDR v3
Antenna: 70cm SAT dish
Website: YO9HZN QSL.NET
Romania | Loc: KN24SV, ASL: 235 m, Google Maps

https://www.qrz.com/db/YO9KPJ/

- ESHAIL SAT 2 WEBSDR SERVER , PARDINHO-SP BRAZIL

-> Es'hail-2 AMSAT P4-A by PY4ZBZ DE

AZM:84º ELEV:6º LOC:GG56TV ALT:1000m - 1,2m OffSet Dish
Versao em Testes : Sysop PY2GN

- http://dm4im.ddns.net:54480/

- Martin, DM4IM
- QTH Weinheim, JN49HN
- 80 cm dish, modified LNB (tnx DJ8LC), RTL-SDR-Stick
- OpenWebRX., 8 users max

- https://github.com/dj0abr/QO-100_SSB-WebSDR_DATV-WebSpectrum by DJ0ABR
-
- https://www.helitron.de/dj0abr/index.html

- https://on4aol.blogspot.com/2019/10/oscar100-smalband-17-tip-voor-ontvangst.html

------------------

- A Web-SDR for the Es'hail-2 satellite 10 GHz AMSAT transponders by Michael Fletcher OH2AUE
- LNB
- 27 MHz externe Referenzfrequenz, GPS stabilisiert
- Konverter
- KiwiSDR
- Triplexer für DC-LNB, IF, 27-MHz-Referenzfrequenz
- Signalquelle für 10 GHz

=============================================================

10 GHz 10.368 GHz

- Farnham WebSDR
- 10.368 GHz - 10.370 GHz - 3cm Band - Amateur radio propagation beacons and narrow band modes such as SSB & CW The strong beacon signal is GB3SEE, but other signals will apear when propagation conditions are enhanced
http://websdr.org/java.html

Ausrichten der Antennen

LoS

Online Calculator for AZ/EL angle of satellite dish

https://forum.amsat-dl.org/index.php?thread/29-online-calculator-for-az-el-angle-of-satellite-dish/

- SatLex®
- Mannheim

- https://www.dishpointer.com/

- http://satfinder.info/

Sat-Finder, Satellite Finder

-> sat+finder+circuit via Google-Suche

- Digital SAT-Finder mit beleuchtetem LCD

- SAT-Finder-Set

- SAT-Finder

Was ist im "Lager"?
- vor Jahren gekauft und ins Innenleben geschaut

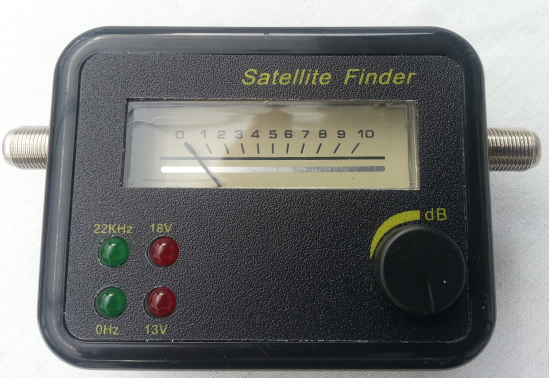

SATFINDER SF2400 : Pegelmessgerät, Satmessgerät, analog Reichelt 4,90 € 08.02.2019
- DUR-line

Bedienungsanleitung

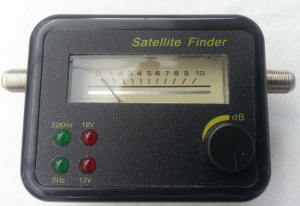

- Satellite Finder

-MX-MDR TECHNOLOGIES LIMITED

- How to Setup & Align a Satellite Dish for Sky / Freesat

- SAT-Anlage auf Astra 19,2 einstellen mit SAT-Finder SF 4000 BT

- SATFINDER SF4000 : Pegelmessgerät, Satmessgerät, Bluetooth
- Bedienungsanleitung
Reichelt 49,49 € 08.02.2019

Was ist drin für 4,90 €?

- Repair, Teardown: Unbranded SF-95 Analog & Satlink WS-6903 Digital Satellite Finder

- Teardown: Satellite Switches – Gecen SW-03/Q, GD-41C & Chieta WSD-2041

=============================================================

News

on Twitter

- AMSAT-DL

- UHF Satcom

- BATC Online

- #QO100

- #EsHail2

- QATAR Oscar-100

- Andrew Garratt M0NR

- George Smart, M1GEO

- DM4DS

- DK5WT

- Remco den Besten

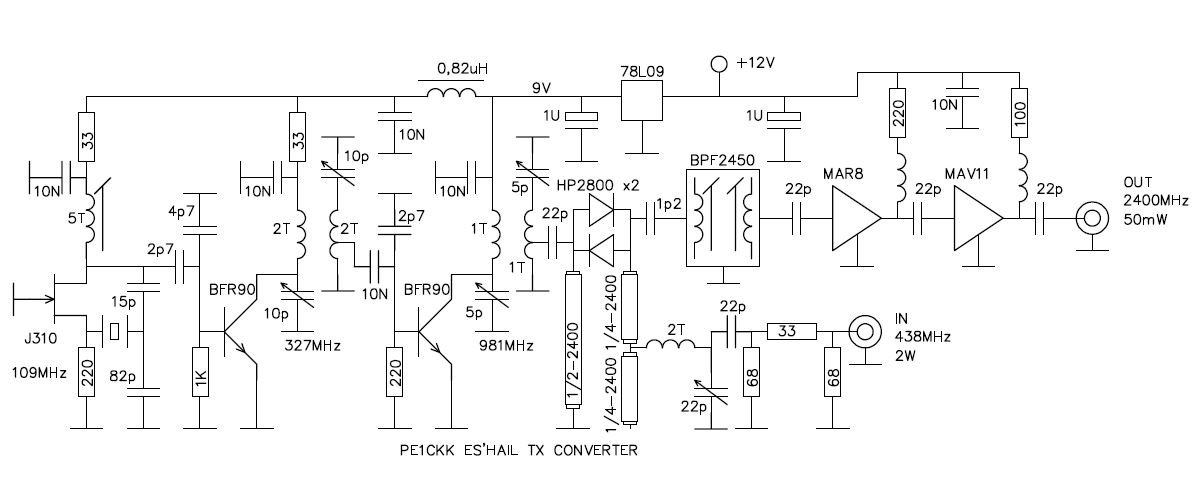

- Hans Holsink, PE1CKK

- PE1CMO Upconverter, PA, LNB -> http://www.hfprints.com/pe1cmo/

- @oh2aue, Michael Fletcher -> A Web-SDR for the Es'hail-2 satellite 10 GHz AMSAT transponders

- https://twitter.com/MeltdownCore?lang=de http://blog.oe8hsr.at/

- Dr Mike Willis‏ @TheRealMike G0MJW

- wideband bias T
- The new LNB Bias and Reference boards have turned up.

- https://twitter.com/M0GIW

- QO-100 live https://www.agaf.de/index.php/355-qo-100-teleport

- https://twitter.com/flo_0_
- Schaltregler für 18 V , Umschaltung der Polarization

- https://twitter.com/otti_sat

- Leo Bodnar

- F1CJN, Alain
-> "My #poty for #QO100 is ready for winter. Not #Raspberry but Blueberries can! "
- RF powermeter, arduino nano

- ADF4351 driven RF Generator 34.5 to 4400MHz by an Arduino By Alain Fort F1CJN, March 7, 2016
- https://github.com/F1CJN
- ADF4351 synthetizer board driven by an ARDUINO and LCD KEYPAD SHIELD Module

-> Radio Club F6KBF

=============================================================

10-GHz-Baken

10-GHz-Baken (Bakenbereich 10368.750 - 10368.990 MHz)
10368.750-10368.800 MHz kann länderabhängig für Baken verwendet werden (10W ERP max)

SHF_Bandplan_10_GHz_Dezember_2013.pdf
10 GHz - 10,5 GHz

Bakenliste-DL Stand

- DB 0 MOT-SHF-BAKEN by DL1ZB http://www.qrz.com/db/dl1zb

-

3

10,368.820.000 GHz

-0,9 Hz

13.4W

CW

OMNI

12dB WG--SLOT

836m

- QRA: JO40FF
- 826 m ü. NN 5
- 0.22184 N = 50°13'19"N
- 08.44677E = 08°26'48"E

https://www.karhukoti.com/maidenhead-grid-square-locator/?grid=jO40FF
ca. 80 km

RTL-SDR
Baken: 10368.8 - 10369.0 MHz
LNB-LO: 9,75 GHz
LNB-ZF: 618.8 und 619 MHz
- lokale Belegung?
- DVB-T2-Sender?

10-GHz-Bandplan

DB0UX 10.368.900 JN48FX 1W ERP Schlitz OMNI 275 DK2DB A 35

10GHz-Bakenempfanganz einfach by Klaus Hirschelmann, DJ7OO, S.11-12
- LNB
- RTL-SDR

- 10 GHz Bake by Michael Kuhne, DB6NT

=============================================================

10 GHz Band

- Interesse durch Es'hail-2 wieder geweckt
- gewaltige 500 MHz

- 1978(?) erste 10 GHz Versuche mit Reflex-Klystron und Dioden Mischer, lange ist es her

- Bandplan
- SHF Bandplan 10 GHz, Dezember 2013

- https://www.darc.de/der-club/referate/vus/bandplaene/

Getting started on 10 GHz by F5DQK

---------------------------------------------

- Erste Schritte bei 3 cm (10 GHz) DE
- http://www.marwynandjohn.org.uk/GM8OTI/proj3cmstartup/proj3cmstartup.html

Active frequency quadrupler DC0DA, DUBUS 8802-3.pdf
http://blog.ok1cdj.com/

- Build a simple 3 cm band transmitter … and receive it with an SDR receiver by Cor Rademeyer ZS6CR September 2018 AMSAT SA

10GHz Transverter 1W / 10W

10 GHz SSB avec un PLL-LNB by HB9AFO --> DE
- sehr informativ, nicht nur für den Anfänger
- Modifizierung verschiedener LNB's

- Einfacher 10 GHz Transverter by DB6NT

- Transverter Aufbau Beispiel DC0DA.pdf

2,4-GHz-Band

- Interesse durch Es'hail-2 geweckt

- UHF Bandplan 13 cm Juni 2015

- Amateurfunkverordnung (AFuV)
Anlage 1 (zu § 1 Nr. 6)
Nutzungsbedingungen für die im Frequenznutzungsplan für den Amateurfunkdienst und den Amateurfunkdienst über
Satelliten ausgewiesenen Frequenzbereiche

Bandplan 13cm, 2320 - 2450 MHz

- Scottish Amateur Radio 13cms Microwave Group

-> Info 13-cm-Transverter SG Lab

- Großes Interesse am 13cm-Erfahrungsaustausch

To Do

Einführung, Vorträge, Präsentationen

- QO100 Erster geostationärer Amateurfunksatellit by OE5RNL Ing. Reinhold Autengruber

- Transmitting on QO100

- Empfang der Signale des QO-100 – von einfach bis komfortabel (1) FUNKAMATEUR 2019 H.05, S.454

- Ham Radio UpConverter Hailsat QO-100 AO-100 2400 MHz DK2FD RF-Technology

- UC-144/432-2400-26.
   - 7 IF-Frequencies: 144 - 146 - 430 - 432 - 434 - 436 - 438 MHz (3 Jumpers).
   - IF power up to 10 Watt (in FM - in SSB/CW 3 dB more)
   - Internal TCXO or external 10MHz-Reference (2 Jumpers)

- #16 Amateur Radio Satellite Es´hail-2 (QO100) Part1 by Stefan, DL7MAJ

- #17 Amateur Radio Satellite Es´hail-2 (QO100) Part2
- #18 Amateur Radio Satellite Es´hail-2 (QO100) Part3
- #19 Amateur Radio Satellite Es´hail-2 (QO100) Part4
- #20 Amateur Radio Satellite Es´hail-2 (QO100) Part5
- #22 Amateur Radio Satellite Es´hail-2 (QO100) Part6
- AMSAT-DL-Up-Konverter(alt)

- The Bodger’s Guide to Es’hailSat by G4BAO

Foren

- Es'hail2 - erster geostationärer Amateurfunk-Satellit

LNB

- http://www.ok1in.cz/?Technika/10-GHz by OK1IN

[DE]

- http://ok1ufc.nagano.cz/EME_70_s/LNB_modification/LNB_modification.htm

- TFF1015/17

[DE]

-------------------------------------------

- Google Dosenstrahler

- Rohrstrahler als Erreger einer Parabolantenne für das 13-cm-Band
- für Parabolspiegel von 120 cm Durchmesser bei F/D = 0,375 ausgelegt

Transverter

- http://www.dj6ep.de/PDF/TRV13op.pdf
- http://www.dj6ep.de
- http://www.dj6ep.de/PDF/Opis%20TRV.pdf
- http://mikrofale.iq24.pl/default.asp?grupa=160328&temat=488478

- http://transverters-store.com/ in UA

- 432/28 MHZ TRANSVERTER BOARD
- ebay

- https://www.mitsubishielectric-mesh.com/products/pdf/rd15hvf1.pdf
- 404,00 MHz Oscillator TENELL, Stabilität, keine Abgleichmöglichkeit, etc.

- Ohne notwendige Modifikationen einsetzbar?
- wichtig Frequenzstabilität, Einspeisung einer exteren 404 MHz Frequenz nötig

- http://www.dk7fm.de/2m-transverter-aus-der-ukraine/ Wichtig, lesen!
- Ukranian Transverters by KK6MC and W7QQ

- https://uk.rs-online.com/web/p/crystal-oscillators/7208848/
- https://www.taitien.com/

- 12cm Band 2.4 to 2.5GHz Transverter Es'Hail 2 by https://www.minikits.com.au/
   - 12cm 2400MHz Transverter Block Diagram
   - IN: 2-m/70-cm-Signal
   - externer LO benötigt
   - OUT: +19dBm, 2,4 GHz

- A Low-Power 70cm Mini-Transverter by VK4ADC

2,4 GHz Tx Upconverter

-----------------------

BU500 V 0.6 [30.06.2019, mkn]

- BU500 newst UPconverter by HiDes Taiwan

- BU500 13cm QO-100 UP Converter Version V06 in OE7DBH - Technik in Oberland

- HiDes,Inc,

- Eshail2 Up-converter BU-500

- ebay store HiDes168

- http://www.ite.com.tw/

- Betrachtung, Nutzung: Up-Converter 144 MHz ->2400 MHz
- Spiegelfrequenz
- 2400 MHz -288 MHz
- Unterdrückung unzureichend
- thermische Stabilität der Ausgangsleistung, starker Leistungsabfall über die zeit

http://dl1mfk.de/Sonstiges/Darko/

-> verbesserte Kühlung

- https://www.extremecool360.com/products/ec360-adhesive-white-thermal-adhesive/

- TC1-1-13M+

- RFFC2072 85 - 2700 MHz RF Synthesizer / VCO with Integrated RF Mixer
- Product Data Sheet
- Integrated Synthesizer/Mixer Application Note, Matching Circuits and Baluns

Mixer RF Min(MHz)	85
Mixer RF Max(MHz)	2,700
Mixer IF Min(MHz)	85
Mixer IF Max(MHz)	2,700
LO Min(MHz)	30
LO Max(MHz)	2,700
Conversion Gain(dB)	-2
Mixer IIP3(dBm)	23
Phase Noise @ 2 GHz (1kHz)(dBc/Hz)	-90
Phase Noise @ 2 GHz (10kHz)(dBc/Hz)	-102
Icc(mA)	125
Package Type	QFN
Package(mm)	5 x 5

- http://www.kjdex.com/products/BF2012-L2R4DAR.html

Part Number Dimensions (LxWxT) mm Frequency (MHz) Insertion Loss (dB / max.) Catalog
BF2012-L2R4DAR 2.0*1.25*0.95 2400 ~ 2500 1.2

- Hier verwendet

- https://www.acxc.com.tw/product?cls=1505274314&id=1505718063

- https://www.acxc.com.tw/_upload/files/BF2012-L2R4DAR_S-R00-N126_3.pdf

- TA0223A
- https://pdf1.alldatasheet.com/datasheet-pdf/view/337348/TAI-SAW/TA0223A.html
- https://www.alldatasheet.com/datasheet-pdf/pdf/337348/TAI-SAW/TA0223A.html

- RFGA2054
- 50 - 3000 MHz InGaP HBT MMIC Amplifier
- Data Sheet

- RFPA5208
- 2.4 GHz 802.11b/g/n/ac Wi-Fi Power Amplifier
- Data Sheet

-----------------------------------------

- PE1CKK Es'hail-2 upconverter
- Schematic
- LO chain, 981 MHz
- harmonic diode mixer 2*HP2800, 2*981=1962+438
- In: 438 MHz
- Out: 2400 MHz, 50 mW

----------------------------------------------

- STC7013 / 1 - Sendekonverter 430-> 2400 MHz für den geostationären Satelliten QO-100 / Phase-4A
- Bild

- STC7013 Sendekonverter für QO-100 / Anhang Nr. 1 [RU] by RA3APW [DE]

- CTI OCXO OSC5A2B04

ebay CTI OSC5A2B04 10MHz 5V Square Wave OCXO Crystal Oscillator

- STC_7013_V1R0_RA3APW.pdf

- http://www.ra3apw.ru/qo-100-2/qo-100/

- https://observablehq.com/@eu2aa

RX Converter

LNB: LO: 9750 -> IF: 739 MHz

RX-Umsetzer auf 144 oder 432 MHz
- Umsetzung auf 2400 MHz?
- Ziel ist Nutzung Transceiver zum Empfang, RTL-SDR bleibt Spektrumsanzeige

- Adaptation du système de réception duo en 10,5GHz -> EN

- Adaptation of the duo reception system in 10,5GHz

- Empfangsumsetzer 739 MHz auf 432 MHz

- 739 MHz 435 MHz by F5XG

- Réalisation d’un système d’antennes double, Bandes 2,4GHz et 10GHz

- Конвертер 739 --> 439МГц by EU2AA

- Empfangsumsetzer 739 MHz auf 144 MHz

- UHF-VHF Receive Converter for use with a satellite LNB by David Bowman G0MRF
- https://twitter.com/g0mrf

- Schaltbild
- Rx: 739 -> 144 MHz
- bias tee for lnb
- Getting Ready for Phase 4 – Part 2 A UHF–VHF Receive Converter for use with a satellite LNB , pdf file

- 739/144 MHZ QO-100 RX CONVERTER BOARD by Transverters-Store

=============================================================

- Empfangsumsetzer 739 MHz auf 144 MHz, eine neue Baustelle [01.05.20, mkn]

- Der Laptop ist ausgestiegen, so versuchen wir es mit der Umsetzung der 739 MHz in das 2-m-Band

- Verwendete Module
- LNB-Speiseweiche: 25 MHz, 12 V
- 25-MHz-TCXO
- Empfangsumsetzer: 739->144 MHz
    - zweikreisiges Bandfilter 740 MHz
    - Schottky-Ringmischer
    - Diplexer Ausgang 144,5 MHz
- LO PLL-USB: 595 MHz
- 10-MHz-OCXO
- Stromversorgungsmodule

- LNB: gooBay

- LNB-Speiseweiche: 25 MHz, 12 V

- 25-MHz-TCXO
- 12 V, 23 mA
- out: dBm

- Empfangsumsetzer: 739->144 MHz
    - zweikreisiges Bandfilter 740 MHz
    - Schottky-Ringmischer
    - Diplexer Ausgang 144,5 MHz

Umsetzer 739 MHz-> 144 MHZ, by Wolfgang, DJ8LC

- LO PLL-USB: 595 MHz

- Stromversorgungsmodul
- Eingang: 12-13,8 V
- Ausgänge:
     - 11,3-13,1V; durchgereicht über Schottky-Diode 1N4007, für LNB und 25-MHz-TCXO
     -  6,2 V für 10-MHz-OCXO
     -  5 V für LO PLL-USB, 595 MHz
     - 3,3 V, für zukünftige Erweiterungen
Die zwei zusätzlichen Filter(100uH, 220uF), je eins am Eingang und Ausgang des Schaltreglers, haben die Störspannung
deutlich reduziert. Am Ausgang < 5 mVss.

- MB102 Schaltbild, 5 V, 3,3 V Schaltung AMS1117
- LM2596S DC/DC-Wandler
   (der mit LM2596S gekennzeichnete IC hat bezüglich der Taktfrequenz das Verhalten eines LM2576!)
- Drossel 100 uH
- Elko, low ESR, 220 uF

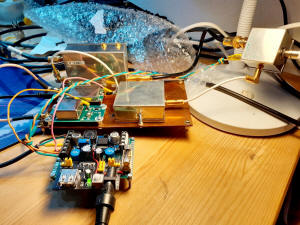

Aufbau auf Universal-Platine

- erster Empfangstest mit LNB, Rauschanstieg ist schon positiv
- die Verkabelung selbst mit SMA-Kabeln fällt zu starr aus
- Nachsetzer TS-770

- die 25-MHz-PLL von DF9NP ist eingetroffen und wird erfolgreich in Betrieb genommen, September 2020

- 17.01.2021
- Ergänzung Umschaltung OCXO auf GPSDO
- Relais

=============================================================

Gehäuse, Outdoor

- Aluminiumgehäuse - Wetterfest, IP65, Mastmontage / Wandmontage

https://www.wlan-shop24.de/

=============================================================

Spiegel

- http://www.durline.de/sat-spiegel-sat-schuessel/index.html

- GIBERTINI SRL

- Spiegel Serie SE

www.KAB24.de

- Gibertini Antenne SE 85 Premium hellgrau

- Einfluß der Spiegelgröße auf S/N des Empfangssignals
- Transponder-Rauschen
- Uplink Tx 2,4 GHz

Offset-Spiegel

- Finding satellite dish offset angle.

- offset-fed parabolic dish antennas - QSL.net

- https://k5rmg.com/offset-feed-dish-calculations-by-tom-apel-k5tra/
- http://k5rmg.com/wp-content/uploads/2015/10/Offset-feed-dish-calculations.pdf

Spiegel-Ständer

- temporäre Montage/Installation des Spiegels

- Smart TS100 SAT-Standfuß Silber

Fahrrad-Montageständer

- ALDI-SÜD
- 11.04.2019
- bikemate® Fahrrad-Montageständer
- 24,99 €

Ähnliches gibt es auch bei Lidl
- CRIVIT® Fahrradmontageständer, allerdings nur vier Beine

Aldi's Produktbeschreibung
"

bikemate^® Fahrrad-Montageständer

Solides Stahlgestell mit 5 Beinen und um 360° schwenkbarem Arm
Für alle gängigen Fahrradmodelle (Ø Rahmen ca.: 25–40 cm) verwendbar
3 Jahre Garantie
Rahmen aus pulverbeschichtetem Stahl
Schnellspannsystem
Magnetische Ablageschale für Schrauben, Werkzeuge oder Zubehörteile
Halterung zur Stabilisierung der Lenkstange
Leicht zusammenklappbar und gut zu verstauen
Stufenlos einstellbar
Einstellbare Höhe ca.: 110–190 cm
Max. Belastbarkeit: 30 kg"

- Balkon-Ständer, Stahl feuerverzinkt
    Pollin, Preis: 27,95 €, 23.06.2019,
   - EAN der Lieferung: 4 25831 613245, Balkonständer 50x50 cm, 1m Mast mit Gummifüssen
   - "Halterung zur einfachen Montage einer Satelliten-Antenne auf dem Balkon, beim Camping usw.
       Zum Einlegen von Waschbetonplatten mit 50x50 cm. Ständerhöhe ca. 1 m."
   - Aufbauanleitung

Beton-Platte OBI Ludwigshafen
50*50*5 cm3
Gehwegplatte Anthrazit 50 cm x 50 cm x 5 cm

- Offset-Spiegel , 60 cm Durchmesser

- es gibt auch weitere, teils preiswertere Varianten, Google findet ;-)
- Sat Balkonständer aus verzinktem Stahl mit 1m Mast 50 x 50 cm Antennen Halter

- Mast für Geländer Pollin, Preis: 12,95 €, 23.06.2019, EAN: 4260107565642
- "Universelle Befestigungsmöglichkeit für Satelliten-Antennen an Balkongeländern, Vordächern, Wänden usw. Verzinkt. Schellen-Spannbereich 65 mm. Rohrlänge 600 mm." Beschreibung by Pollin
- Nutzung: Verlängerung der Masthöhe des obigen Balkon-Ständers

Wetterschutz

LNB-Wetterschutzhaube www.Pollin.de, bei Reichelt etwas teurer

- EAN: 4040849671906 -> LNB-Wetterschutzhaube goobay 67190 -> Bedienungsanleitung -> Abmessungen

Erstaunlich die Preisbildung der Anbieter
- Pollin
- Völker Smart 67190 LNB Regenschutz
- Reichelt
- Conrad

Erfahrungen, Operation

Sp5mg Eshail2 reception LNB outside the window

- Es'hailSat 2 portable reception (hrd DC1NNN)

SQ3SWF‏ @Sq3Swf 12. Feb.
Receiving Es'HailSat 2 from my balcony using *very* minimal setup.

- F0EQE receptoin Es'Hail-2 14/02/2019

youtube Es'hail-2

- Es'hail-2 Transverter

Dual Feed for Uplink/Downlink

- Dual Feed For Uplink / Downlink AMSAT-DL Forum

- Another dual band dish feed (Doppelband Erreger) for Es'hail-2 / QO100

Uplink-Antennen 2,4 GHz

- zwei Spiegel oder Dual-Band-Strahler
- Spiegel für 10 GHz und Helix für 2,4 GHz

- Platzbedarf
- Sichtbarkeit
- Lokale Befindlichkeiten

- UPLINK - PATCH VS HELIX - what's better on 2,4 GHz

Es'HailSat-2 Système d’antennes double Bandes 2,4GHz et 10GHz by F5XG [DE]

Helical/helix antenna cookbook recipe for 2.4 GHz wavelans and/or WiFi applications by Dr. Remco den Besten, PA3FYM [DE]

- Category: Antennas
- Tape wound helical antenna
- 2.45 GHz Helix Antenna

- Helix-Antenne by PY1SAN
- Es'hail-2 Baken Empfang
- Kombination LNB mit Helix-Antenne für Uplink Erprobt???

- 13 cm Antennas www.id-elektronik.de
- Platzbedarf

History

Nutzung von WLAN-Antennen für den Uplink?

- 2.4 GHz WLAN Helix Richtantenne | Zirkular Pol, Wetterfest, 15dBi
- Bestellt am 19.02.2019, Preis 14,99 €
- Artikelnummer: ART6127
- mal schauen was drin ist
- Verwendung als Feed für einen Spiegel?
- Hersteller: IAPT ?
- Eingetroffen: 21.02.2019
    - Großzügige Verpackung mit Luftpolsterung
    - Die Abmessung der Antenne entsprechnen nicht den technischen Daten auf der Webseite
    - Länge der Antenne ab Reflektor beträgt nur 25 cm statt der offerierten 30 cm.

LHCP!
https://de.wikipedia.org/wiki/IEEE_802.11

- IAPT ??? -> https://yagi.pl/antena-kierunkowa-helicall-plus-15dbi-tnc
- https://iapt.pl/ [DE]
- https://yagi.pl/
- https://yagi.pl/helicall
- https://yagi.pl/antena-kierunkowa-helicall-plus-15dbi-tnc
- https://yagi.pl/antena-kierunkowa-helicall-plus-12dbi-tnc

- RND 205-00503 Adapter SMA-m > TNC-m, gerade, 50 Ohm by Reichelt
- Datenblatt
- Frequenz: 11 GHz
- verwendet für direkten Anschluß der Antenne an miniVNA Tiny

4,90 € Stand: 26.02.2019

- http://users.monash.edu.au/~ralphk/death-ray-8021q-antenna.html

- WLAN-Richtfunk mit Hausmitteln

ANT

- Antennengeometrien für Amateurfunkbänder über 1GHz by Johannes Falk, DC5GY

- http://www.dg2neu.de/Systemeigenschaften/Parabol-Systeme

LNB

- Messung LNB LO Frequenz, Abweichung zu 9750 MHz
- Signalgenerator
- Quarzoszillator, Ankopplung Frequenzzähler, Abstimmmöglichkeiten, VCTXO

Triplexer DC LNB, LNB IF, 25 MHz Referenz

- https://twitter.com/Pe1Cmo/status/1106838367453491200

WLAN Booster

- http://sunhans.com/
-

- 20W WiFi Booster module for 2.4 GHz AliExpress

"Specifications: Frequency Range:2.4~2.4835GHz
Operating Voltage: 8~24V ??? interner Spannungswandler???
Gain: 5~34dB
S11:≤-15dB Input
Trigger Power: ≤9dBm
Max Output Power(P1dB): 20W(43dBm)
EVM:3%@37dBm 802.11g 54Mbps OFDM 64QAMBW 20MHz --> 5 W DVB-S???
DC Supply Current: 2A@Pout 37dBm 12V ; 4.5A@Pout 43dBm 12V
Operating Temperature:-40℃~80℃
Structure Input connector: SMA-K
Output connector:SMA-K
Power supply: Feedthrough capacitors power supply
Housing Meterial: Aluminum Netweight: 145g
Note:
1. Electric current: 12V 5A
2. Please add extra radiator aluminum fin or fan when the output power over 5W
3. Please connect the antenna first then supply power, finally connect the signal device. "

- YP07271815 -> https://twitter.com/dh2va?lang=de
- YP2233W 700 MHz-2700 MHz BroadBand Power Amplifier Innotion, Inc. [DE]

- RP-SMA-Male-Plug-Connector-Switch-N-Female-Jack-Connector-RG316-Wholesale-Fast-Ship-15CM
-

PA 13 cm

- PA 13cm à base de MW7IC2725N by F6BVA

- MW7IC2725N RF LDMOS Wideband Integrated
Power Amplifiers

- https://www.helitron.de/dj0abr/ DJ0ABR
- PA
- QO-100 Amsat-DL Upconverter V42, Pout: 7 W

Tiefpassfilter für 2,4 GHz

- 2,4, 4,8, 7,2 ,9,6, 12 GHz

- Tiefpassfilter für 2,4 GHz by DD7MH

Bandfilter 2,4 GHz

- Hairpin filter for Es'Hail 2 (AMSAT P4-A, QO-100) by OE8WOZ

- LNB Adapterring

- LNB-Adapterring by Pollin
-"Zur Montage von LNBs mit 40 mm Feed-Ø an Spiegeln mit 60 mm Feed-Ø."

- https://amsat-uk.org/projects/uhf-vhf-receive-converter-for-satellite-lnb/
- Silicon Labs Si590
- Si590 Single Frequency General Purpose Oscillator (XO)
    - Data Sheet
    - AN491- Power Supply Rejection for Low Jitter Clocks
    - Enhancing Power Supply Rejection Ratio for Low-Jitter Clocks

- https://www.digikey.com/catalog/en/partgroup/si590-series/5066

- qo100_converter.htm

- Si590

- Download article PDF here

F-Stecker Montage

- F-Stecker aufbringen
- F-Stecker Montage leicht gemacht - F-Stecker richtig montieren

- https://files.elv.com/Assets/Produkte/12/1297/129787/Downloads/Montageanleitung.pdf
- https://www.elv.de/aufdrehhilfe-fuer-f-stecker-montage.html

- DIY Bias-T

- https://k6vhf.com/bias-tee-calculator/

- xxxxxxxx DE

- https://docs.novatel.com/OEM7/Content/App_Notes/APN077_InsufficientCurrent.htm

- https://awrcorp.com/download/faq/english/docs/Elements/biastee.htm

- http://www.producon.com/sm7ovk/biastee.html

- http://wb9jps.com/Gary_Johnson/Bias_Tee.html
- Bias_Tee_Design_V2R.pdf

- Leistungsdämpfungsglied
- Koaxialkabel
- Attenuator

=============================================================

- Frequenz, Zeit, Synchronisation, GPS

- Genauigkeit, Stabilität, Kurz- und Langzeit-Verhalten

- Alterung

- LO der LNB-PLL
- Quarz
- TCXO
- VCTCXO
- OCXO
- VCOCXO
- Jitter
- Phasenrauschen
- Vervielfachungsfaktor der Referenzfrequenz des LO, z. B. LO= 9750 MHZ, Ref.= 25 MHz, Vervielfachungsfaktor(Teiler der PLL)= 390
- Grundgenauigkeit
- Alterung

- GPSTIME

- Wissen zum Nulltarif! Tnx. by DF9IC

- Phasenrauschen von Oszillatoren messen by

- http://www.wenzel.com/documents/circuits1.htm
- http://www.wenzel.com/documents/noise.html
- http://www.wenzel.com/documents/hints.htm
- "Various frequency multiplier topologies are available, all of which exhibit some noise in excess of the theoretical noise degradation due to multiplication (20 log n). "

- Finesse Voltage Regulator Noise!
- Rauschen der Spannungsregler beachten

=============================================================

- Frequenz-Vervielfacher, N=5

- HCMOS Gates Make Frequency Multipliers by Wenzel
- 74HC04
-

- Choosing a Frequency Multiplier’s Waveform by Wenzel

=============================================================

- Andy Talbot G4JNT Interessante Seite

- Measurement of the Short Term Stability of a Leo-Bodnar GPS Disciplined Oscillator used for a reference at 10GHz
by Andy Talbot G4JNT 2 Oct 2018

Part N.O	Ku-band LNB RF Downconverter	Control	Input Range (GHz)	LO (GHz)	Vcc (V)
RT310S	Single Universal	13 / 18VDC 0Hz / 22KHz	10.70 ~ 12.75	9.75 / 10.60	5.0
RT311S	Single	13 / 18VDC	11.70 ~ 12.20	10.75	5.0
RT313S	Single	13 / 18VDC	12.25 ~ 12.75	11.30	5.0
RT320M	Twin Universal	13 / 18VDC 0Hz / 22KHz	10.70 ~ 12.75	9.75 / 10.60	5.0
RT322M	Twin	13 / 18VDC	11.70 ~ 12.75	10.75	5.0
RT323M	Twin	13 / 18VDC	12.25 ~ 12.75	11.30	5.0
RT340M	Quad Universal	13 / 18VDC 0Hz / 22KHz	10.70 ~ 12.75	9.75 / 10.60	5.0
RT342M	Quad	13 / 18VDC	11.70 ~ 12.75	10.75	5.0
RT343M	Quad	13 / 18VDC	12.25 ~ 12.75	11.30	5.0
RT346M	Quattro Universal	-	10.70 ~ 12.75	9.75 / 10.60	3.3
RT348M	Quattro Universal	-	10.70 ~ 12.75	9.75 / 10.60	5.0
RT360S	Wideband with Single-ended Output	-	10.70 ~ 12.75	10.40 / 10.41 11.20 11.25	3.3
RT360D	Wideband with Differential Output	-	10.70 ~ 12.75	10.40 / 10.41 11.20 11.25	3.3
RT361S	Wideband High-power Single-ended Output	-	10.70 ~ 12.75	10.40 / 10.41 11.20 11.25	3.

LNB-Spiegel-Empfangsleistung

- Vergleich mit WebSDR

Signalgenerator 2,4 GHz

- WLAN Router, Kanal 1

WLAN und Uplink 2,4 GHz
-

- https://www.youtube.com/watch?v=PyXqi021Xuw

- Oven Controlled Crystal Oscillator (OCXO)

- http://www.quarztechnik.com/

- http://www.df1jm.de/doku.php/projekte

- Empfehlungen für den Empfang von Es'hail 2

https://destevez.net/category/ham-radio/hardware/

- Es'hail-2-Bake gehört und andere SM0NCL

- Google hb100
- https://www.ebay.de/itm/183150765386
- HB100_Microwave_Sensor_Application_Note.pdf
- HB100 microwave module manual
- Einfache Sprechfunkversuche im 10 GHz-Amateurband

Software

RTL-SDR

- RTL2832u schön zu wissen

- Es'Hail 2 via SDR-Console

- Configuring SDR Console to use Es'Hail 2 (QO-100)

RTL-SDR Sharp#

- Einstellungen

- Noiseblanker

RTL-SDR: Vorselektion für NB und WB IF, LNB-LO: 9750 MHz

- recht breitbandiger Eingang des RTL-SDR-Sticks
- nur geringe Vorselektion in den Tuner-IC's
- BPF(L/C), SAW-Filter, Tiefpass- und Hochpassfilter

Was wird überhaupt noch alles um 739 MHz herum empfangen?

- LTE Sperrfilter, versteilerter Tiefpass
- LNB, Zuleitung, LTE-Sperrfilter(TPF: 820 MHz, > 50 dB)

LNB setzt einen weiten Bereich um, Filter reduziert das Empfangsspektrum

- https://amsat-dl.org/universeller-empfangsmischer-fuer-eshail-2-amsat-phase-4a/
- Nebenempfangsstellen
- weitere Satelliten-Signal
-> Empfang von Satelliten und die Lösung

-> Erfahrungen von DL7

SDR-Radio

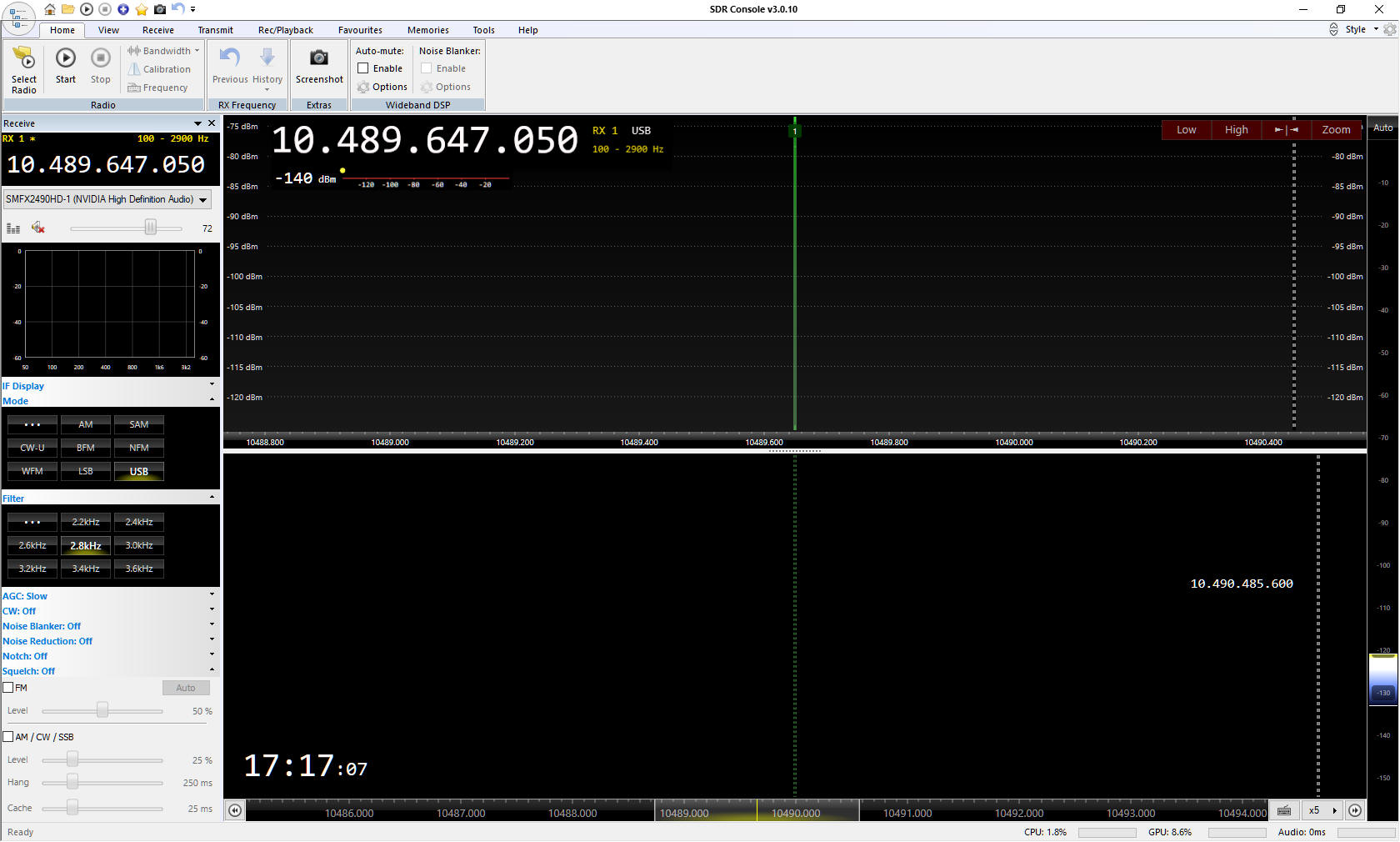

SDR-Radio Windows Console

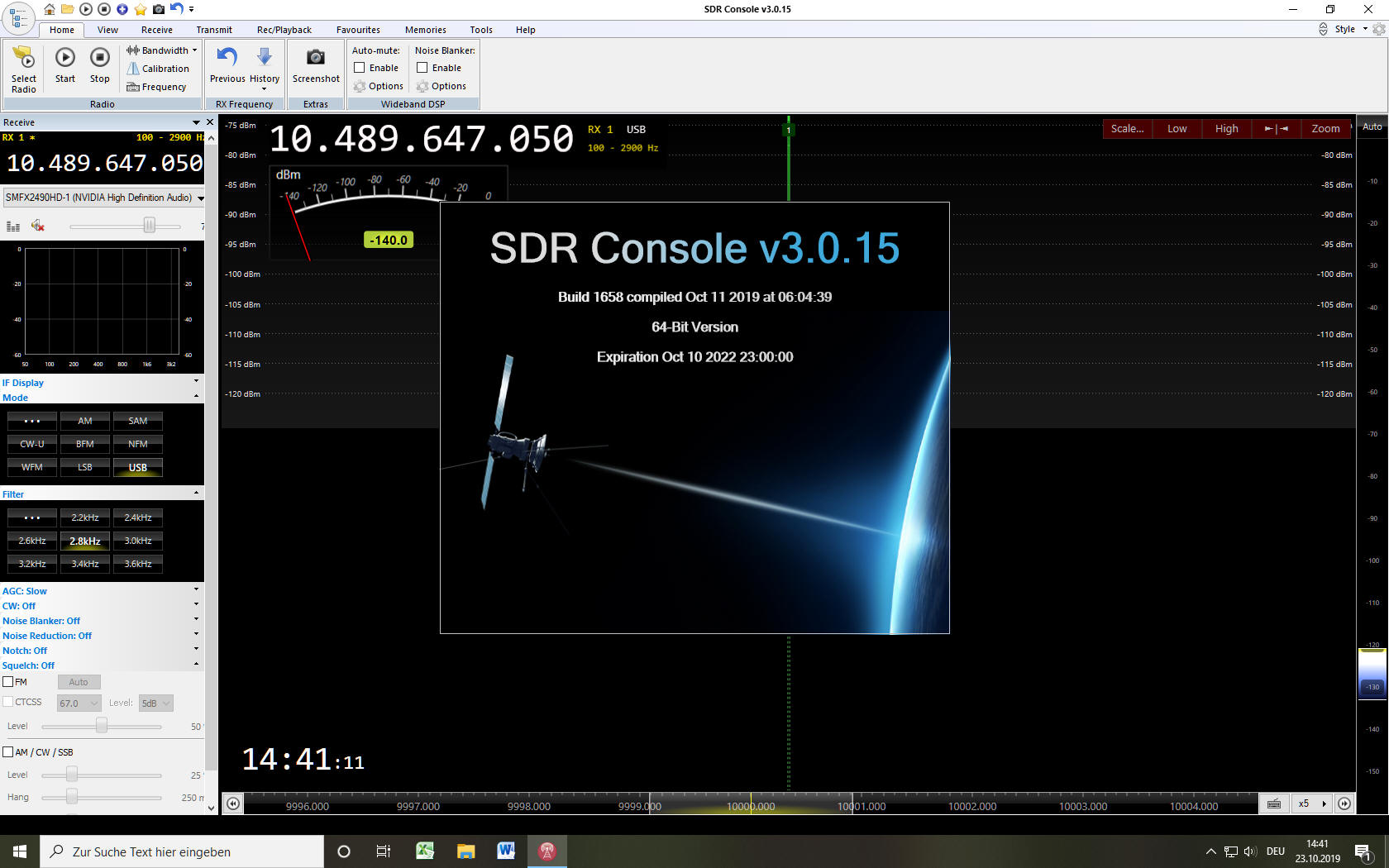

23.10.2019

10.11.2019

-----------------------

- https://github.com/f4exb/sdrangel

SDR Rx/Tx software for Airspy, Airspy HF+, BladeRF, HackRF, LimeSDR, PlutoSDR, RTL-SDR, SDRplay RSP1 and FunCube

- leandvb: A lightweight software DVB-S/S2 demodulator

=============================================================

RF2126 RF Power Amplifier Linear Amp 2.4GHz 1W for WiFi Bluetooth Ham Radio

"Specifications:
- Power Supply: 6V (500mA @maximum power output)
- Gain: 12dB, 2450MHz
- Overall Size: 70 x 50 x 20mm (L*W*H) (Including the size of SMA connector)
- Size: 50 x 50 x 20mm (L*W*H) (Not including the size of SMA connector)
- P1dB=30dBm-1W@2450MHz (Default Delivery)
- Working Frequency: 400-2700MHz
- Input & Output Impedance: 50Ω
- Package Included: - 1 x RF Power Amplifier "

RF 2126 Datenblatt

Bestellt:
Geliefert:
Eingangskontrolle:
